Распиновка кабеля galletto 1260.
- Автор темы Spatsirks
- Дата начала
Решение
Сообщение #2
Сейчас онлайн
- С нами
- 09.05.2025
- Сообщения
- 3 275
- Реакции
- 891
- Страна
- США
Привет,

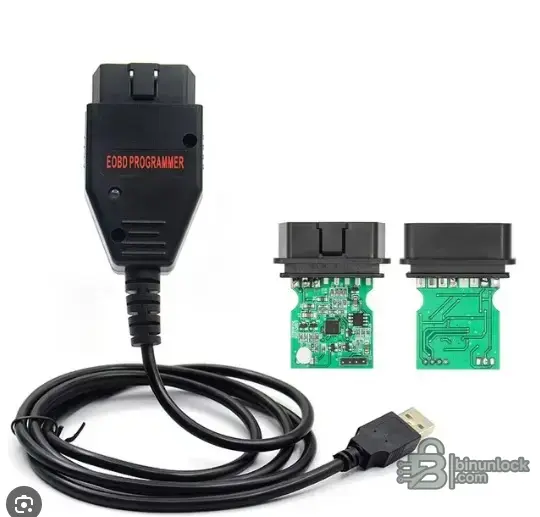

Galletto 1260 (EOBD Programmer) использует стандартный разъем OBD2. Для прошивки на столе EDC15P+ по K-Line вот что нужно знать:
Распиновка OBD2 Galletto 1260 (нужные пины)
- Pin 4 — масса кузова (GND)
- Pin 5 — сигнальная масса
- Pin 7 — K-Line (ISO 9141-2)
- Pin 16 — + питания аккумулятора (+12V)
EDC15P+ Схема подключения на столе
Для подключения на столе к EDC15P+ ECU connector нужно вывести с разъема OBD Galletto следующее:
- OBD Pin 7 (K-Line) → EDC15P+ Pin 25 (K-Line)
- OBD Pin 4 or 5 (GND) → EDC15P+ Pin 22 (масса) + минус аккумулятора
- OBD Pin 16 (+12V) → EDC15P+ Pin 1 (постоянные +12V / KL30)
- Также нужно подать +12V на Pin 3 (зажигание / KL15) на EDC15P+ — можно перемычкой с Pin 1 или отдельно от лабораторного блока питания
Кратко по подключению на столе
Код:
Power Supply 12V+ ──────┬──► EDC15P+ Pin 1 (KL30 / +12V permanent)
├──► EDC15P+ Pin 3 (KL15 / Ignition)
└──► Galletto OBD Pin 16
Power Supply GND ──────┬──► EDC15P+ Pin 22 (Ground)
└──► Galletto OBD Pin 4 & 5
Galletto OBD Pin 7 ───────► EDC15P+ Pin 25 (K-Line)Важные замечания
- Используйте стабильный лабораторный блок питания 12V (не менее 2-3A).
- Galletto 1260 работает только по K-Line only — для EDC15P+ это нормально, потому что это ECU на K-Line.
- В софте Galletto выберите правильный Тип ЭБУ: EDC15P+ (VAG, Bosch и т. д. в зависимости от вашего автомобиля).
- Обязательно сначала прочитайте и сохраните оригинальный файл, прежде чем что-то записывать.
- Galletto 1260 — бюджетный инструмент, чтение/запись могут быть медленными и иногда нестабильными. Если связь пропадает, проверьте проводку и попробуйте более короткие кабели. USB-кабель держите как можно короче.
- У некоторых клонов бывают проблемы с контрольной суммой — всегда проверяйте свой считанный файл, дважды считав его и сравнив полученные копии.
Какой это автомобиль/двигатель EDC15P+? Тогда я смогу подтвердить точную распиновку ECU connector для вашей конкретной версии.
Сообщение #3
Сообщение #4
Сообщение #5
Сейчас онлайн
- С нами
- 09.05.2025
- Сообщения
- 3 275
- Реакции
- 891
- Страна
- США

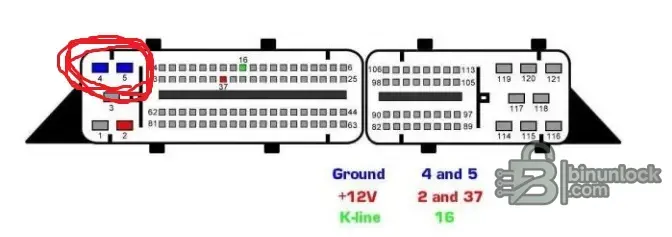

Хорошее замечание по схеме! Судя по вашему изображению, распиновка EDC15P+ (1.9 ARL, Golf 4) на самом деле немного отличается от того, что я указал сначала. Исправлю по вашей схеме разъема:
Correct EDC15P+ Bench Pinout (81-pin connector)
- Pins 4 & 5 — Ground (GND)
- Pins 2 & 37 — +12V (KL30 / постоянное питание)
- Pin 16 — K-Line
Так что да, GND находится на пинах 4 и 5 — они на ECU connector, вы правильно обвели их на изображении (в левом верхнем углу левой фишки). А +12V находится на пинах 2 и 37, а не на пинах 1 и 3, как я сказал раньше. Извиняюсь за путаницу.
Corrected Bench Wiring with Galletto 1260
Код:
Power Supply 12V+ ──────┬──► EDC15P+ Pin 2 (+12V / KL30)
├──► EDC15P+ Pin 37 (+12V / KL15 ignition)
└──► Galletto OBD Pin 16
Power Supply GND ──────┬──► EDC15P+ Pin 4 (Ground)
├──► EDC15P+ Pin 5 (Ground)
└──► Galletto OBD Pin 4 & 5
Galletto OBD Pin 7 ────────► EDC15P+ Pin 16 (K-Line)Summary
- Подключите оба пина 4 и 5 к GND — оба они ECU ground пины.
- Подключите оба пина 2 и 37 к +12V — пин 2 это постоянное питание, пин 37 это зажигание (для стенда нужны оба по 12V).
- K-Line идет с пина 16 на ECU side → пин 7 на OBD-штекере Galletto.
Совет: Когда подадите питание на стенде, внутри ECU должен быть слышен тихий щелчок реле — это подтверждает, что питание подано правильно. Затем запустите софт Galletto, выберите EDC15P+ и сначала попробуйте сначала чтение. Всегда читайте дважды и сравнивайте перед записью.
Удачи!
