Часто задаваемые вопросы​#

Какая версия Windows рекомендуется?
Для максимальной стабильности во время прошивка ЭБУ и диагностики рекомендуется чистая установка Windows 10 (64-bit).
Совместимо ли это с J2534 PassThru?
Большинство современных версий ПО поддерживают стандартные интерфейсы J2534, такие как Scanmatik 2 Pro, OpenPort 2.0 и отдельные VCI-адаптеры.

Что внутри:

• Обзор и скриншоты
• История версий и совместимость
• Ссылка на скачивание и заметки по установке

Посмотреть подробности и скачать — FGTECH Galletto (0475 с заранее применённым патчем) + пакет восстановления v53/v54 HEX & EPT

как это исправить?

jazzzz0003 сказал(а):

как это исправить?

Нажмите, чтобы раскрыть...

Судя по предоставленным скриншотам, ошибка FGTech cannot be verified! The software may not work обычно означает несоответствие между тем, что программа ожидает увидеть на USB-шине, и тем, что на самом деле сообщает ваш интерфейс.

Поскольку вы используете версию 0475 pre-patched, программа ищет конкретный Serial Number и строку Description для FTDI. Если устройство потеряло свою конфигурацию (что часто бывает у клонов) или в него прошит не тот файл EPT, программа его отклонит.

Вот процедура, которая должна помочь исправить это с помощью Repair Pack, на который вы ссылались в своем посте.

Шаг 1: проверьте драйверы
Прежде чем пытаться исправлять EEPROM, убедитесь, что компьютер вообще видит устройство.

• Подключите инструмент Galletto по USB.
• Откройте Device Manager.
• В разделе USB controllers вы должны увидеть USB Serial Converter или FGTech.
• Если видите восклицательный знак или "Unknown Device", нужно установить драйверы, входящие в пак (обычно они лежат в папке с названием FTReadWrite_v3 или похожим; ищите драйверы CDM или FTD2XX).

Шаг 2: перепрограммируйте FTDI (исправление "EPT")
Скорее всего, ошибка вызвана тем, что данные чипа FTDI неверны. Нужно заново прошить файл EPT.

1. Найдите папку V54 0475 HEX FIX EPT внутри скачанного пакета.
2. Найдите инструмент MProg (или FT_Prog, если он есть, но для старых устройств стандартно используется MProg).
3. Запустите MProg.exe.
4. Перейдите в Tools -> Read and Parse. Должны подтянуться сведения об устройстве.
5. Перейдите в File -> Open и выберите файл с именем V54.ept (или 0475_V54_EEPROM.ept).
6. Нажмите кнопку Program (значок молнии) или Device -> Program.
7. После завершения отсоедините USB-кабель и подключите его снова.

Шаг 3: проверьте прошивку (если шаг 2 не помог)
Если исправление FTDI не убирает ошибку, возможно, на вашем аппаратном MCU (LPC2119) прошита старая прошивка (например, 0386), а вы пытаетесь запускать софт для 0475.

• В пакете есть папка HEX LPC2119 0475.
• Вам нужно будет открыть устройство и использовать Philips Flash Utility (по последовательному подключению), чтобы записать прошивку FGTECH 0475...hex в чип LPC2119.
• Схему выводов для режима загрузки смотрите на изображении HOW TO CONNECT BOARD.jpg в вашем пакете.

Примечание по сообщению "Windows Vista"
Первое изображение с ошибкой (Windows Vista or above detected...) для этого патча нормально. Это просто загрузчик, который изменяет память, чтобы работать на современных версиях Windows. Его можно игнорировать, просто нажмите OK. Проблема именно во второй ошибке.

Сообщите, удалось ли MProg успешно определить ваше устройство.

ну и что дальше?

jazzzz0003 сказал(а):

ок, что дальше?

Нажмите, чтобы раскрыть...

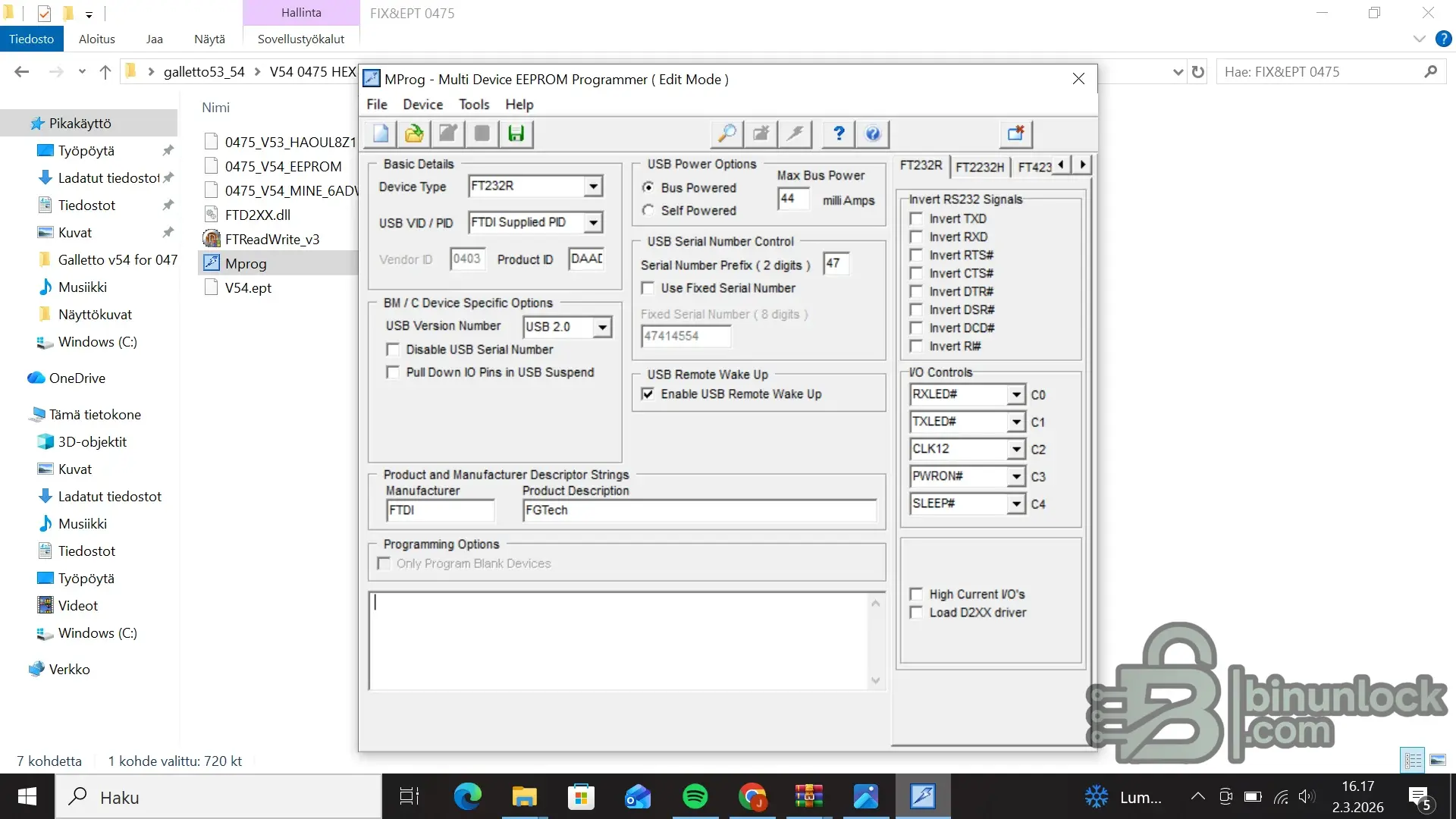

Судя по скриншоту, у вас открыт MProg с загруженными правильными настройками (PID DAAD, Description FGTech, Serial 47414554). Теперь нужно записать эту конфигурацию в интерфейс.

Вот точная процедура, чтобы завершить ремонт:

1. Подключите Galletto к USB-порту (если еще не подключен).
2. В MProg нажмите кнопку Scan (значок Magnifying Glass на верхней панели).
* Посмотрите на белое текстовое поле внизу окна. Там должно быть написано Number of devices: 1.
3. Если устройство найдено, кнопка Program станет доступной для нажатия (значок Lightning Bolt). Нажмите ее.
* Нижнее текстовое поле должно подтвердить: Programmed Serial Number: ...
4. Critical Step: отключите USB-кабель от компьютера и подключите его снова.
* Это заставит Windows заново загрузить устройство с новым "FGTech" identity.
5. Снова запустите программу Galletto.

Troubleshooting:

• Если "Scan" находит 0 устройств: скорее всего, у вас отсутствуют драйверы или они неверные. Откройте Диспетчер устройств. Если там есть "FT232R USB UART" или "Unknown Device" с желтым треугольником, нужно вручную обновить драйвер с помощью файлов в папке FTReadWrite_v3 или CDM..., которые идут в вашем пакете.
• Если Lightning Bolt серый: убедитесь, что сначала вы нажали "Scan". Если он все еще серый, возможно, утилита не определяет записываемую EEPROM (редко, обычно связано с драйвером).

теперь у меня ошибки нет, но оно не открывается

jazzzz0003 сказал(а):

теперь ошибки нет, но оно не открывается

Нажмите, чтобы раскрыть...

Если ошибка ушла, но программа просто не появляется или сразу закрывается, это обычно значит, что программа может "видеть" USB-устройство, но не может нормально связаться с железом, либо Windows еще не успела установить драйвер для нового ID.

Вот что нужно проверить, чтобы оно заработало:

1. Проверьте Диспетчер устройств (скорее всего, причина в этом)
Раз вы только что перепрошили чип FTDI, устройство теперь определяет по-другому для Windows (как "FGTech" вместо обычного "USB Serial Port").

1. Откройте Диспетчер устройств.
2. Найдите Контроллеры USB (внизу списка).
3. Там должно быть FGTech без желтых восклицательных знаков.
4. Если видите "FGTech" с желтым значком или в разделе "Другие устройства":
* Щелкните правой кнопкой -> Обновить драйвер.
* Выберите "Выполнить поиск драйверов на этом компьютере".
* Укажите папку из вашего пакета (обычно FTReadWrite_v3 или CDM...).
* Важно: возможно, придется сделать это дважды (сначала для USB загрузчик, потом для Serial Port).

2. Антивирус / Windows Defender
Файл V54 for 0475 Cooked.exe - это модифицированный исполняемый файл. Windows Defender часто молча блокирует его.

• Проверьте Безопасность Windows -> Журнал защиты.
• Если видите, что угроза недавно была заблокирована, восстановите ее и добавьте исключение для папки Galletto.

3. Несовпадение прошивки (причина "тихого вылета")
Это часто бывает, если вы обновляете старый блок v53/0386.

• Вы сделали так, чтобы USB Chip (FTDI) выглядел как блок v54/0475.
• Но у Main Processor (LPC2119) внутри устройства могла остаться старая прошивка.
• Когда программа запускается, она опрашивает MCU. Если MCU отвечает "я v53", версия v54 просто закрывается без сообщения.

Чтобы исправить это:
Нужно прошить MCU LPC2119 с помощью Philips Flash Utility, которая идет в вашем пакете.
1. Посмотрите изображение HOW TO CONNECT BOARD.jpg в вашем пакете. Нужно припаять/замкнуть перемычкой контакты Boot Mode на плате.
2. Подключите устройство по USB.
3. Запустите Philips Flash Utility.
4. Прошейте файл FGTECH 0475...hex (находится в папке HEX LPC2119 0475).
5. Снимите boot-перемычку и попробуйте снова.

Начните со шага 1 (драйверы). Если с драйверами все в порядке, а оно все равно не открывается, почти наверняка нужно сделать шаг 3 (прошить MCU).

когда я открываю софт, то в устройстве FGTech слышен щелчок 2 раза, а потом ничего

jazzzz0003 сказал(а):

когда я открываю программу, в устройстве fgtech слышны два щелчка, но потом ничего не происходит

Нажмите, чтобы раскрыть...

Этот щелчок как раз хороший знак. Это значит, что ваши USB-драйверы и чип FTDI (который вы только что исправили с помощью MProg) работают отлично. Программа связывается с блоком, и блок просыпается (щелкают реле).

Проблема:
Программа сразу закрывается, потому что обнаруживает несовпадение прошивки.
У вас на ПК запущена программа 0475, но главный процессор (LPC2119) внутри вашего блока Galletto, скорее всего, все еще работает на старой прошивке (например, v53 или 0386). Программа опрашивает блок, видит неверную версию и для безопасности завершает работу.

Решение:
Вам нужно прошить MCU (LPC2119) прошивкой 0475, которая входит в ваш пакет. Для этого придется открыть блок.

Вот порядок действий:

1. Откройте корпус Galletto: выкрутите 4 винта и выдвиньте плату.
2. Включите режим Boot:
* Посмотрите на изображение HOW TO CONNECT BOARD 1.jpg или HOW TO CONNECT BOARD 2.jpg в вашем загруженном пакете.
* Нужно замкнуть (соединить) две определенные точки на плате или посадить на землю определенный вывод на чипе. Это переводит чип в "режим программирования".
* *Примечание: на многих платах рядом с большим черным чипом есть два отверстия с маркировкой "BOOT" или похожей. Можно соединить их кусочком провода или пинцетом, пока подключаете USB.*
3. Подключите к ПК:
* Когда точки Boot замкнуты, подключите USB-кабель.
* (После подключения можно отпустить перемычку).
4. Запустите Philips Flash Utility:
* Установите/запустите Philips Flash Utility из вашего пакета.
* Выберите правильный COM-порт (проверьте в Диспетчере устройств в разделе "Порты (COM и LPT)" пункт "USB Serial Port").
* Нажмите "Read Device ID".
* *Если все прошло успешно, появится "LPC2119 detected". Если нет, проверьте перемычку Boot и попробуйте снова.*
5. Прошейте прошивку:
* Перейдите в папку HEX LPC2119 0475 в вашем пакете.
* Выберите файл: FGTECH 0475 NO USE DTR RTS.hex (или похожий).
* Нажмите "Upload to Flash" (или "Program").
* Дождитесь завершения.
6. Финальный шаг:
* Отключите USB.
* Уберите перемычку/провод (критично! Если оставить ее, устройство не запустится).
* Снова подключите USB.

Теперь, когда вы запустите программу, она должна щелкнуть реле и затем остаться открытой.

не вижу устройство в портах (com&lpt)

jazzzz0003 сказал(а):

не вижу устройство в портах (com&lpt)

Нажмите, чтобы раскрыть...

Это самая частая проблема, когда переключение между "Запуском инструмента" и "Прошивкой чипа".

Пояснение:
ПО Galletto использует особый режим called D2XX (Direct USB), который не создаёт COM-порт.
Philips Flash Utility (для восстановления MCU) требует режим VCP (Virtual COM Port).

Вам нужно временно заставить Windows создать COM-порт для вашего устройства.

Как включить COM-порт:

1. Откройте Диспетчер устройств.
2. Разверните Контроллеры USB (внизу).
3. Щёлкните правой кнопкой по USB Serial Converter (или он может называться FGTech / Galletto).
4. Выберите Свойства.
5. Перейдите на вкладку Дополнительно.
6. Отметьте галочку Load VCP (Virtual COM Port).
7. Нажмите OK.
8. Отключите USB-кабель и подключите его снова.

Теперь посмотрите Порты (COM & LPT) в Диспетчере устройств. Там должен появиться новый пункт вроде USB Serial Port (COMx).

Дальше:
1. Запомните номер COM-порта (например, COM3).
2. Откройте Philips Flash Utility.
3. Выберите этот COM-порт.
4. Продолжайте прошивку (Bridge Boot pins -> Connect USB -> Read Device ID -> Upload Hex).

Важно:
После того как вы прошьёте MCU и захотите снова пользоваться Galletto, рекомендуется вернуться и снять галочку "Load VCP", чтобы обеспечить максимальную стабильность для основной программы.

теперь он на другом устройстве, а не в портах

jazzzz0003 сказал(а):

теперь он в другом устройстве, не в портах

Нажмите, чтобы раскрыть...

Это нормально. Когда вы включаете VCP (Virtual COM Port), Windows видит «новое» устройство (сам COM-порт) и должна установить для него драйвер отдельно.

Вам просто нужно снова указать Windows папку с драйвером.

Вот решение:

1. Щелкните правой кнопкой мыши по устройству в разделе Other devices (оно может называться "USB Serial Port" или "FGTech" с желтым значком).
2. Выберите Update driver.
3. Выберите «Найти драйверы на этом компьютере».
4. Нажмите Browse и выберите папку в скачанном пакете с названием FTReadWrite_v3 (или найдите папку, начинающуюся с CDM...).
5. Нажмите Next.

Windows должна успешно установить драйвер. После завершения устройство исчезнет из "Other devices" и появится в разделе Ports (COM & LPT) как USB Serial Port (COMx).

Теперь можно открыть Philips Flash Utility, выбрать этот COM-порт и продолжить прошивку MCU.

"Windows не может найти драйверы" — вот что только и пишет

jazzzz0003 сказал(а):

"windows cant find drivers" пишет только это

Нажмите, чтобы раскрыть...

Это происходит потому, что у устройства теперь свой Product ID (PID: DAAD) из-за исправления MProg, а стандартные файлы драйвера ищут исходный ID. Windows при "поиске" не хочет сопоставлять их автоматически.

Нужно вручную заставить установку. Не используйте "Search".

Выполните точно эти шаги, чтобы принудительно установить драйвер:

1. Щелкните правой кнопкой по устройству в "Other Devices" (тому, что с желтым значком).
2. Выберите Update driver.
3. Выберите «Найти драйверы на этом компьютере».
4. CLICK THIS OPTION: Let me pick from a list of available drivers on my computer.
5. Если спросят тип устройства, прокрутите вниз и выберите Ports (COM & LPT), затем нажмите Next.
6. Нажмите кнопку Have Disk....
7. Нажмите Browse и перейдите в загруженную папку: .../V54 0475 HEX FIX EPT/FTReadWrite_v3/.
* *Примечание: если внутри есть папка с названием CDM... или Drivers, зайдите в нее.*
* Выберите файл с названием ftdibus.inf или ftdiport.inf и нажмите Open, затем OK.
8. Теперь вы должны увидеть список моделей. Выберите USB Serial Port.
9. Нажмите Next.
10. Warning Message: Windows покажет страшное красное предупреждение с текстом "Update Driver Warning" или "Windows cannot verify compatibility".
* НАЖМИТЕ «ДА». (Мы знаем, что оно совместимо; просто ID другой).

Когда это завершится, устройство перейдет в Ports (COM & LPT) как USB Serial Port (COMx).

Теперь можете открыть Philips Flash Utility и выбрать этот COM-порт, чтобы прошить MCU.

Утилита прошивки пишет, что не может связаться с тестовой платой

jazzzz0003 сказал(а):

утилита flash пишет, что не может связаться с тестовой платой

Нажмите, чтобы раскрыть...

Эта ошибка означает, что программа кричит на чип, а чип ее не слышит. Микроконтроллер LPC2119 по-прежнему пытается запускать основную программу вместо входа в "Programming Mode" (ISP Mode).

Нужно точно поймать момент.

1. Последовательность "Boot Mode" (должно быть точно)
Нельзя просто замкнуть контакты, пока устройство подключено. Нужно сделать это в таком порядке:

1. Полностью отключите USB-кабель.
2. Замкните Boot-контакты (смотрите HOW TO CONNECT BOARD.jpg в вашем наборе).
* *Совет: используйте согнутую скрепку или пинцет. Нужно соединить нужное отверстие/площадку с Ground (металлический корпус USB-порта - хороший GND).*
3. ДЕРЖИТЕ ПЕРЕМЫЧКУ ПОСТОЯННО ЗАМКНУТОЙ. Пока не отпускайте.
4. Подключите USB-кабель к компьютеру.
5. Подождите 3 секунды.
6. Отпустите перемычку.

Теперь чип застрял в "Boot Mode" и ждет команд.

2. Проверьте настройки утилиты
Снова откройте Philips Flash Utility:

• COM Port: выберите тот, который только что установили (например, COM3).
• Baud Rate: установите 9600 или 38400 (ниже - стабильнее).
• XTAL Frequency: установите 12000 (kHz). *Это критично. Если 12000 не сработает, попробуйте 16000.*

3. Попробуйте "Read Device ID"
Нажмите кнопку "Read Device ID".

• Если в ответ вернется длинный ID string (например, LPC2119...), значит связь есть!
• Теперь можно открыть "File" -> "Open" -> выбрать файл .hex -> "Upload to Flash".

Если все еще не работает:

• Возможно, перемычка плохо касается контакта. Контакт "Boot" на чипе - это Pin 57 (P0.14). Если площадки на плате окислились, можно аккуратно поднести провод от Pin 57 прямо к Ground (Pin 1 или корпус USB) во время подключения.

где подключать tx и rx у меня нету той usb-штуки, куда тот парень вставил её на фото

jazzzz0003 сказал(а):

где мне подключать tx и rx у меня нет той usb штуки, куда тот парень на фото её вставил

Нажмите, чтобы раскрыть...

Тебе не нужен внешний «USB thing» (USB-TTL Adapter), показанный на фото. Это альтернативный способ для тех, у кого сломан USB-порт.

Раз ты уже успешно использовал MProg, твой внутренний USB-чип работает отлично. Всё можно сделать через стандартный USB-кабель Galletto.

Вот исправленная процедура для тебя:

1. Не обращай внимания на провода TX и RX на фото. USB-кабель твоего Galletto обрабатывает эти сигналы внутри.
2. Сосредоточься ТОЛЬКО на подключении "Boot".
* Снова посмотри на фото. Найди место, где они подключают провод к Ground (или замыкают две точки).
* Обычно это pin 57 на большом черном чипе (LPC2119) или пара маленьких контактов рядом.
* Тебе нужно подключить эту точку к Ground (металлический корпус USB-разъема отлично подходит как Ground).

Шаги:
1. Отсоедини Galletto от компьютера.
2. Замкни точку Boot на Ground (используй провод или пинцет). ДЕРЖИ ЭТО.
3. Подключи USB-кабель Galletto к компьютеру.
4. Подожди 3 секунды.
5. Отпусти перемычку/провод.
6. Открой Philips Flash Utility.
7. Выбери COM Port, который ты настроил раньше (например, COM3).
8. Выбери Baud Rate 9600 (медленнее безопаснее).
9. Нажми "Read Device ID".

Если сработает, появится "LPC21xx detected". Тогда можно загружать файл.

*Примечание: если "Read Device ID" все еще не срабатывает, попробуй в утилите выбрать "XTAL Frequency" как 12000 или 16000.*

не могу связаться, и я делаю это много раз, но не могу прочитать ID устройства
