Компактный набор для владельцев FGTECH Galletto. Включает заранее пропатченный исполняемый файл v54 (0475), а также полный комплект инструментов для ремонта MCU/FTDI для обеих плат — 0386 и 0475: HEX для LPC2119, дампы EEPROM, профили EPT, инструменты FTDI и руководства по подключению и распайке. Используйте его, чтобы восстановить неработающие устройства, перепрошить MCU или при необходимости перенастроить FTDI.
Что входит в комплект
Основные особенности
Краткий порядок использования
Примечания
Что входит в комплект
- Пропатченное приложение v54 (0475)
• V54 for 0475 Cooked.exe (автономная версия) - Сервисный комплект: galletto53_54
- HEX MCU READ&WRITE
• Philips Flash Utility 2.2.0 / 2.2.2 / 2.2.3
• “HOW TO CONNECT BOARD 1.jpg”, “HOW TO CONNECT BOARD 2.jpg”
• “HOW TO READ GALLETTO MCU.mp4” (пошаговое руководство)
• “HOW TO WRITE LPC2000.jpg” (примечания по ISP)
• “LPC2119 PINOUT ARM.gif” - V54 0386 HEX FIX EPT
• FIX&EPT 0386: 0386_V54_EEPROM, FTReadWrite_v3, MProg, V54.ept, FTD2XX.dll
• HEX LPC2119 0386: lpc2119 0386 v54.hex, lpc2119 0386 v54.bin, lpc2119 0386 v54 OK OK OK.hex - V54 0475 HEX FIX EPT
• FIX&EPT 0475: 0475_V53_HA0OU L8Z1, 0475_V54_EEPROM, 0475_V54_MINE_6ADW6RWS, FTReadWrite_v3, MProg, V54.ept, FTD2XX.dll
• HEX LPC2119 0475:
FGTECH 0475 NO USE DTR RTS.hex
FGTECH 0475 WITH USE DTR RTS.hex
FGTECH 0475 WITH USE DTR RTS 1.10.hex
lpc2119 0475 19200.hex
lpc2119 0475 19200 with vector calc.hex
lpc2119 0475 NO USE DTR RTS 1.10.hex
- HEX MCU READ&WRITE
Основные особенности
- Поддерживаются обе аппаратные серии: 0386 и 0475 (MCU LPC2119).
- В комплект входят профили EPT и EEPROM для FTDI, предназначенные для восстановления работы USB-интерфейса.
- Пошаговые изображения и видео по подключению, а также записи/чтению MCU через ISP.
- Для пропатченного приложения установщик не требуется — это переносимый EXE-файл.
Краткий порядок использования
- Определите ревизию платы (0386 или 0475).
- Перепрошейте LPC2119 подходящим HEX через Philips Flash Utility (ISP).
- Запишите в FTDI файл V54.ept с помощью MProg, если USB-интерфейс повреждён.
- При необходимости восстановите EEPROM с помощью FTReadWrite_v3.

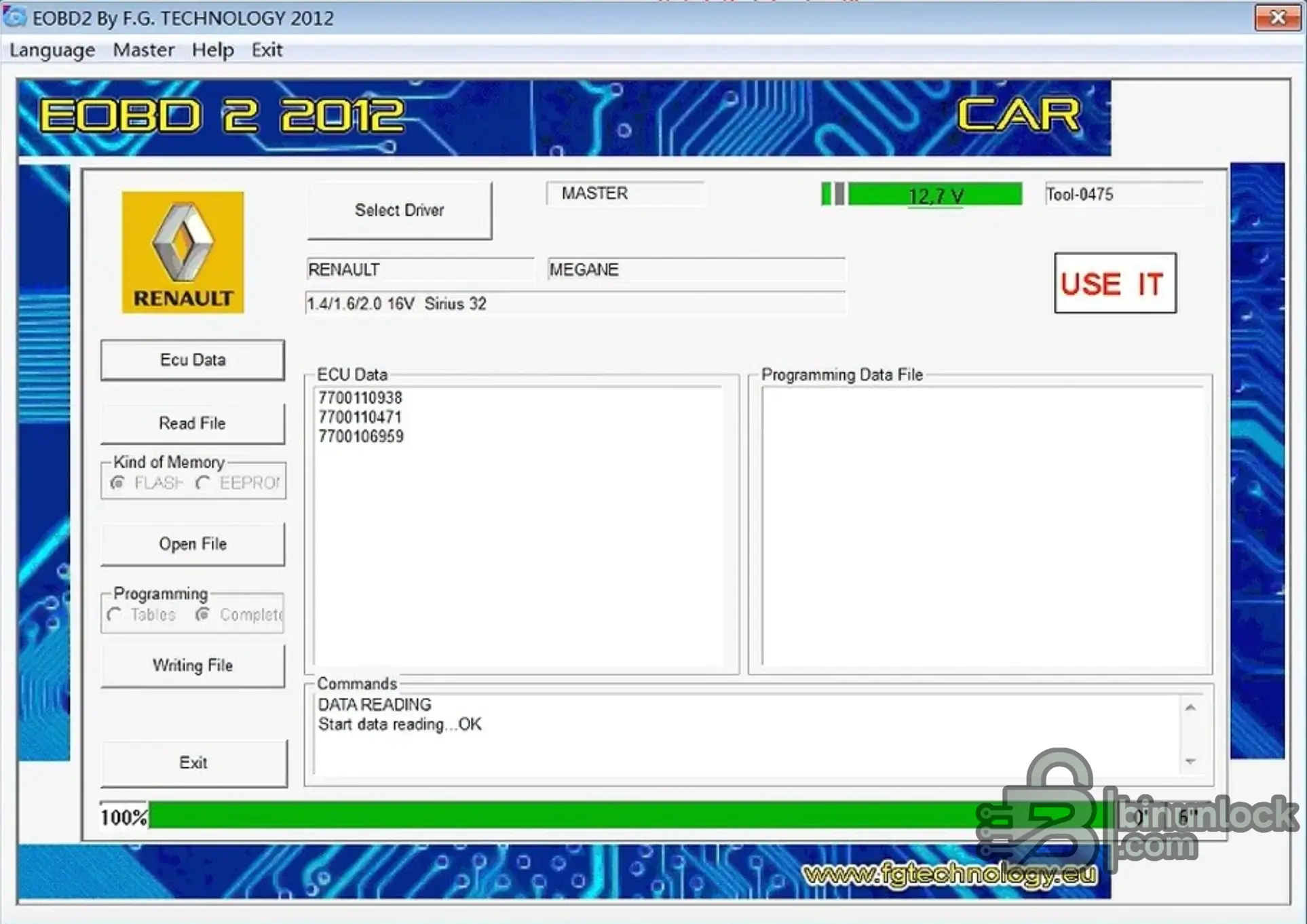

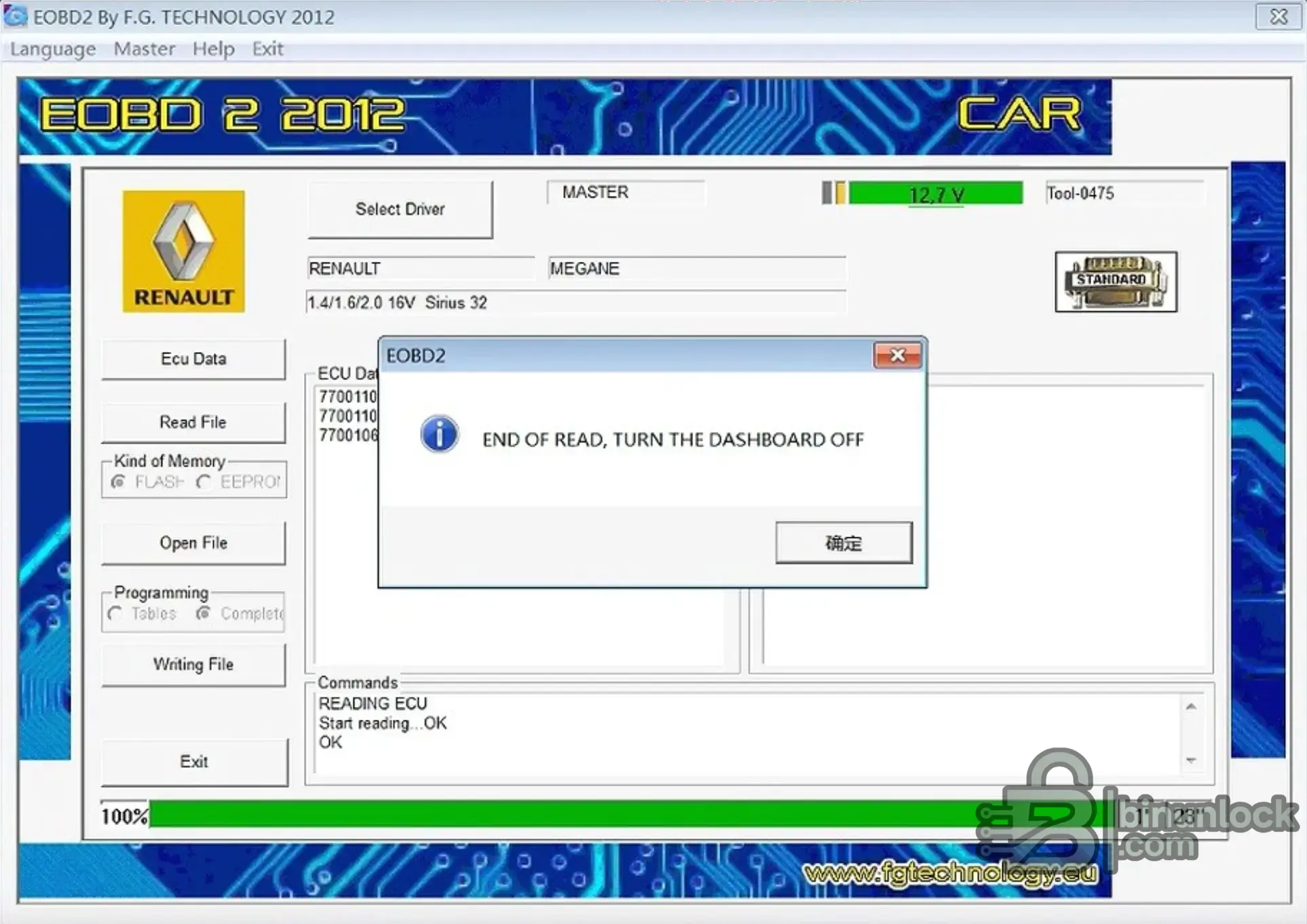

- Запустите поставляемое приложение v54 (0475).
Примечания
- Набор предназначен для обслуживания принадлежащего вам оборудования. Точно соблюдайте требования по защите от ESD и схему подключения ISP (см. изображения и видео в комплекте).
- Некоторые антивирусы могут помечать низкоуровневые утилиты как подозрительные — принимайте решение самостоятельно и перед запуском проверяйте файлы.
