GM E86 LML Flash Workspace — инструмент для объединения и разделения файлов прошивки ECM
LML Flash Workspace — портативная утилита для Windows для офлайн-обработки файлов памяти GM E86 LML ECM.
Инструмент объединяет отдельные считанные файлы Internal Flash, External Flash и EEPROM в единый стандартизированный бинарный образ и может разделить объединённый образ обратно на три файла для программатора.
Вся обработка выполняется локально на компьютере. Приложение не подключается к автомобилю или ECM, не программирует ECU и не выполняет коррекцию контрольных сумм.
Основные возможности
Точные размеры файлов
Рабочее пространство ожидает строго определённые размеры считанных данных памяти:
Переименование файла не сделает некорректно считанный файл совместимым. Если размер неверный, получите корректное считывание в подходящем режиме программатора.
Формат объединённого образа
Объединённый образ размером 3.125 MiB имеет следующую структуру:
В объединённом формате хранится только первый 1 MiB из 2 MiB External Flash.
Второй 1 MiB External Flash в объединённом образе отсутствует.
Объединение файлов Flash
Процесс Combine создаёт один образ размером 3.125 MiB из трёх отдельных считываний ECM:
Исходные файлы остаются без изменений.
Полученный объединённый бинарный файл имеет точный размер:
Разделение объединённого файла
Процесс Split преобразует корректный объединённый образ размером 3.125 MiB обратно в три файла для программатора.
Для входного файла с именем:
рабочее пространство создаёт:
Важно: поведение External Flash:
Первый 1 MiB восстановленного External Flash берётся непосредственно из объединённого образа.
Второй 1 MiB заполняется:
Это сделано намеренно, поскольку вторая половина исходного External Flash не хранится в объединённом формате размером 3.125 MiB и поэтому не может быть восстановлена из него.
Офлайн и портативность
LML Flash Workspace — инструмент для локальной обработки файлов.
Он не:
Операции чтения и записи необходимо выполнять отдельно с помощью подходящего профессионального программатора.
Системные требования
Приложение портативное и может запускаться напрямую из любой обычной доступной папки.
Содержимое пакета
Текущий пакет содержит:
Дополнительный установочный пакет не требуется.
Целостность файла
Файл: LML_Flash_2.0.0.exe
Версия: 2.0.0
SHA-256:
VirusTotal:
Посмотреть отчёт VirusTotal
Указанный выше отчёт VirusTotal относится к исполняемому файлу, идентифицированному точным SHA-256 хешем, приведённым выше.
Важно
LML Flash Workspace — портативная утилита для Windows для офлайн-обработки файлов памяти GM E86 LML ECM.
Инструмент объединяет отдельные считанные файлы Internal Flash, External Flash и EEPROM в единый стандартизированный бинарный образ и может разделить объединённый образ обратно на три файла для программатора.
Вся обработка выполняется локально на компьютере. Приложение не подключается к автомобилю или ECM, не программирует ECU и не выполняет коррекцию контрольных сумм.
Основные возможности
- Рабочее пространство для файлов GM E86 LML ECM
- Полностью офлайн-работа
- Объединение Internal Flash + External Flash + EEPROM
- Разделение объединённого образа обратно на файлы для программатора
- Строгая проверка размера входных файлов
- Исходные файлы открываются только для чтения
- Существующие выходные файлы не перезаписываются без предупреждения
- Встроенная карта объединённого формата
- Журнал операций
- Портативное приложение для Windows
- Подключение к автомобилю или ECM не требуется
Точные размеры файлов
Рабочее пространство ожидает строго определённые размеры считанных данных памяти:
Код:
Internal Flash : 2,097,152 bytes - 2 MiB
External Flash : 2,097,152 bytes - 2 MiB
EEPROM : 131,072 bytes - 128 KiB
Combined Image : 3,276,800 bytes - 3.125 MiBПереименование файла не сделает некорректно считанный файл совместимым. Если размер неверный, получите корректное считывание в подходящем режиме программатора.
Формат объединённого образа
Объединённый образ размером 3.125 MiB имеет следующую структуру:
Код:
INTERNAL : 0x000000 - 0x1FFFFF 2 MiB
EXTERNAL : 0x200000 - 0x2FFFFF 1 MiB
EEPROM : 0x300000 - 0x31FFFF 128 KiBВ объединённом формате хранится только первый 1 MiB из 2 MiB External Flash.
Второй 1 MiB External Flash в объединённом образе отсутствует.

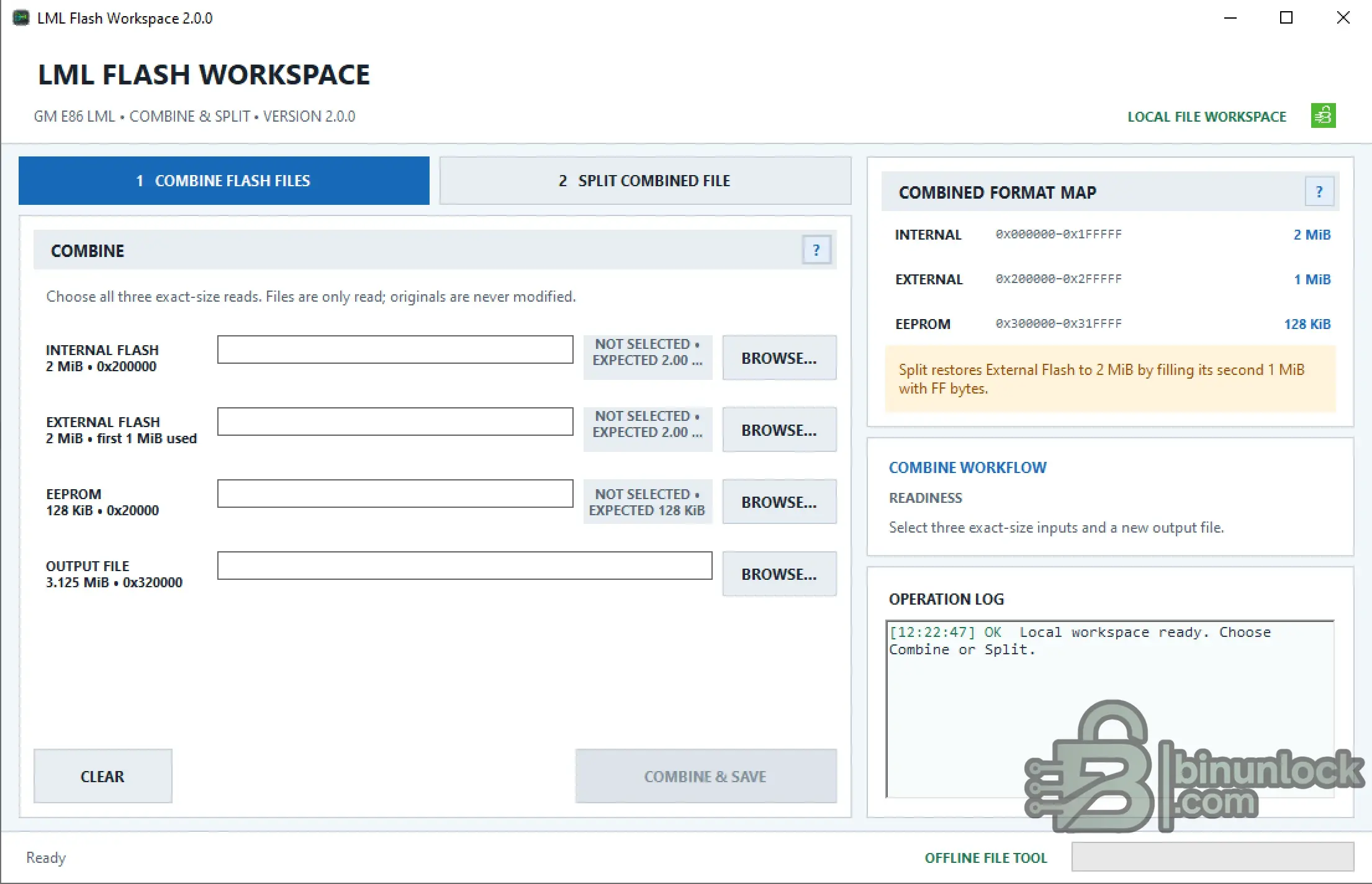

Объединение файлов Flash
Процесс Combine создаёт один образ размером 3.125 MiB из трёх отдельных считываний ECM:
- Выберите Internal Flash размером 2 MiB
- Выберите External Flash размером 2 MiB
- Выберите EEPROM размером 128 KiB
- Выберите новый выходной файл
- Нажмите COMBINE & SAVE
Исходные файлы остаются без изменений.
Полученный объединённый бинарный файл имеет точный размер:
Код:
3,276,800 bytes

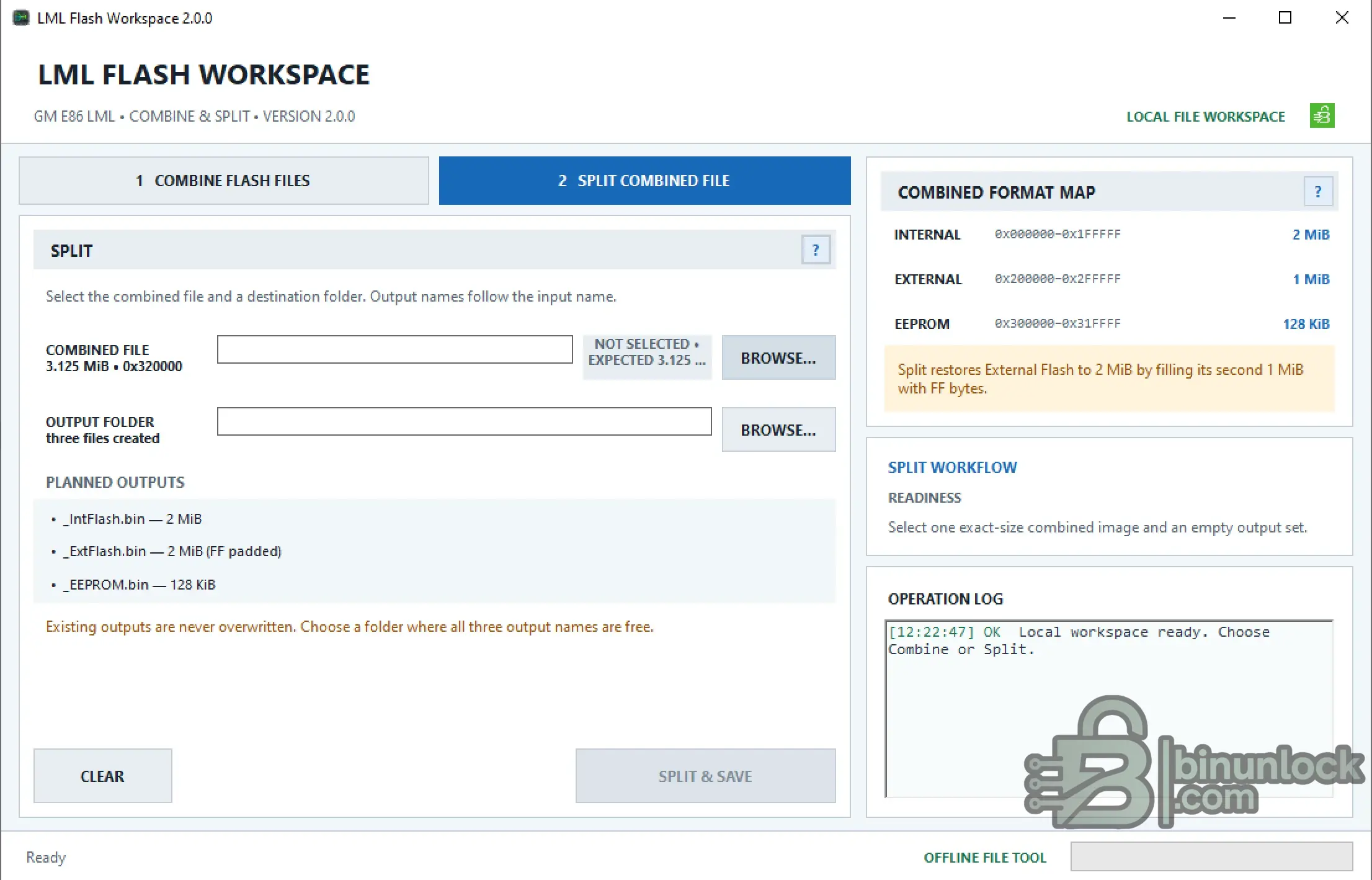

0x320000Разделение объединённого файла
Процесс Split преобразует корректный объединённый образ размером 3.125 MiB обратно в три файла для программатора.
Для входного файла с именем:
Код:
Example.binрабочее пространство создаёт:
Код:
Example_IntFlash.bin - 2 MiB
Example_ExtFlash.bin - 2 MiB
Example_EEPROM.bin - 128 KiBВажно: поведение External Flash:
Первый 1 MiB восстановленного External Flash берётся непосредственно из объединённого образа.
Второй 1 MiB заполняется:
Код:
FFЭто сделано намеренно, поскольку вторая половина исходного External Flash не хранится в объединённом формате размером 3.125 MiB и поэтому не может быть восстановлена из него.
Офлайн и портативность
LML Flash Workspace — инструмент для локальной обработки файлов.
Он не:
- Подключается к автомобилю
- Подключается напрямую к ECM
- Считывает память из ECM
- Записывает или прошивает ECM
- Корректирует контрольные суммы
- Требует регистрации или входа пользователя
Операции чтения и записи необходимо выполнять отдельно с помощью подходящего профессионального программатора.
Системные требования
- Windows 10 или Windows 11
- Microsoft .NET Framework 4.8
- Обычная учётная запись Windows
- Локальная папка с правом записи для выходных файлов
Приложение портативное и может запускаться напрямую из любой обычной доступной папки.
Содержимое пакета
Текущий пакет содержит:
Код:
LML_Flash_2.0.0.exeДополнительный установочный пакет не требуется.
Целостность файла
Файл: LML_Flash_2.0.0.exe
Версия: 2.0.0
SHA-256:
Код:
3e9f22fea3fe2c1eb909e3144205942c256e16a4eec2b17a2739ba676150f860VirusTotal:
Посмотреть отчёт VirusTotal
Указанный выше отчёт VirusTotal относится к исполняемому файлу, идентифицированному точным SHA-256 хешем, приведённым выше.
Важно
