VOL-FCR — устаревшее диагностическое приложение для Volvo, предназначенное для чтения и сброса ошибок на поддерживаемых автомобилях и блоках управления до появления CAN. В комплект входят сама программа, установочные файлы, PDF-справочник по моделям и системам, а также несколько поколений драйверов для последовательного интерфейса FTDI. Лучше всего оно подходит для платформ Volvo середины 1990-х — начала 2000-х годов, использующих показанный в приложении выбор блоков управления, и не предназначено для современной диагностики Volvo.
Поддержка зависит от двигателя, рынка, модельного года и диагностического разъёма. Инструмент рассчитан на старую архитектуру Volvo; это не VIDA, и от него не следует ожидать диагностики более поздних платформ на базе CAN.
Не все кнопки доступны на каждом автомобиле. Перед выбором функции проверьте ЭБУ, разъём и комплектацию автомобиля.
Включайте зажигание в положение, запрашиваемое приложением, только после стабильного подключения кабеля и компьютера. Не используйте обычный адаптер ELM, если независимая документация не подтверждает его совместимость с этой программой.
Основной исполняемый файл не подписан. Часть входящих в комплект файлов драйверов FTDI подписана, а старые компоненты — нет. При подготовке ни один исполняемый файл или установщик не запускался, и утверждений об отсутствии вредоносного ПО не делается.
При обращении за поддержкой укажите модель Volvo, год выпуска, двигатель, выбранный блок управления, чипсет интерфейса, версию Windows, COM-порт и точный текст ошибки. Не публикуйте VIN и данные клиентов.
Поддерживаемые автомобили#
Согласно опубликованным данным о поддержке и материалам в комплекте, заявлены следующие типичные диапазоны:- Volvo серии 800 начиная с середины 1990-х
- C70 конца 1990-х
- S40 и V40 с конца 1990-х до начала 2000-х
- S70 и V70 конца 1990-х
- серия 900, а также S90 и V90 начиная с середины 1990-х
Поддержка зависит от двигателя, рынка, модельного года и диагностического разъёма. Инструмент рассчитан на старую архитектуру Volvo; это не VIDA, и от него не следует ожидать диагностики более поздних платформ на базе CAN.

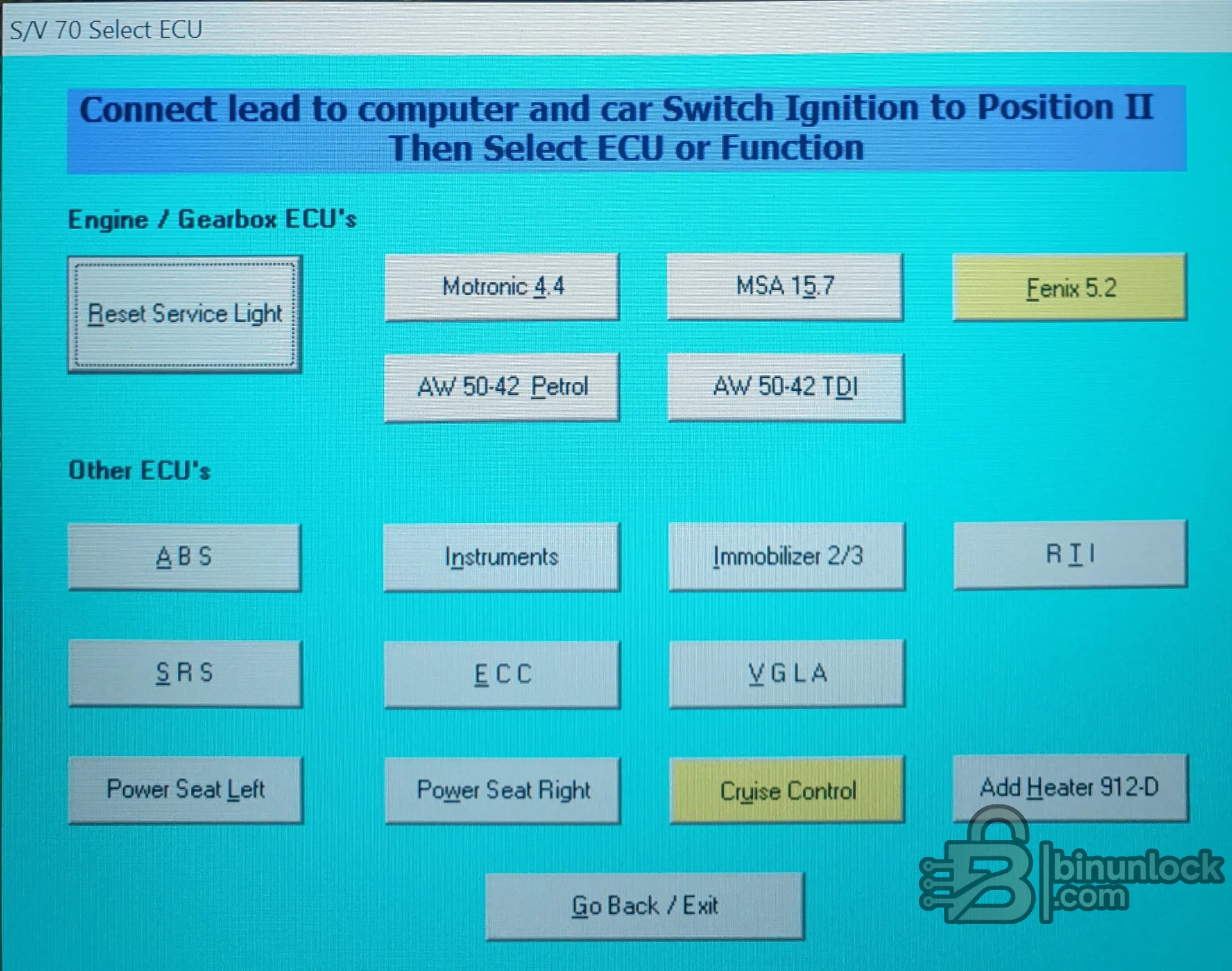

Системы управления, отображаемые программой#
- ЭБУ двигателя, включая Motronic 4.4, MSA 15.7 и Fenix 5.2
- блоки управления автоматическими коробками передач AW 50-42 для бензиновых и дизельных двигателей
- ABS и приборная панель
- иммобилайзер поколений 2 и 3
- SRS, климат-контроль ECC и функции сигнализации/центрального замка VGLA
- сброс сервисного индикатора, круиз-контроль, электросиденья и отдельные функции автономного отопителя
Не все кнопки доступны на каждом автомобиле. Перед выбором функции проверьте ЭБУ, разъём и комплектацию автомобиля.
Необходимый интерфейс и подключение#
Пакет рассчитан на совместимый последовательный диагностический кабель или USB-переходник на последовательный порт. Входящие в комплект файлы FTDI содержат компоненты как для виртуального COM-порта, так и для прямого доступа в нескольких старых версиях Windows. Устанавливайте только драйвер, соответствующий аппаратной части интерфейса и операционной системе; в актуальных рекомендациях FTDI указано, что сторонние OEM-интерфейсы могут использовать нестандартные идентификаторы или настройки.Включайте зажигание в положение, запрашиваемое приложением, только после стабильного подключения кабеля и компьютера. Не используйте обычный адаптер ELM, если независимая документация не подтверждает его совместимость с этой программой.
Системные требования#
Это устаревшее ПО для Windows. В современных справочных материалах по продукту для исходного приложения обычно указана Windows XP, а в комплекте есть старые руководства по драйверам для Windows 98, 2000, ME и XP, а также отдельные более поздние пакеты FTDI x86/x64. На современном компьютере используйте контролируемую виртуальную машину в режиме совместимости с безопасной передачей USB-устройства или отдельный офлайн-ноутбук.Основной исполняемый файл не подписан. Часть входящих в комплект файлов драйверов FTDI подписана, а старые компоненты — нет. При подготовке ни один исполняемый файл или установщик не запускался, и утверждений об отсутствии вредоносного ПО не делается.
Рекомендуемый порядок диагностики#
- Определите точную модель, год выпуска, двигатель, коробку передач и диагностический разъём.
- Установите правильный драйвер интерфейса и проверьте назначенный COM-порт.
- Подключите кабель при выключенном зажигании, затем следуйте указаниям приложения по положению зажигания.
- Выбирайте только тот ЭБУ или функцию, которые фактически установлены на автомобиле.
- Считайте и сохраните коды ошибок, прежде чем что-либо сбрасывать.
- Устраните основную неисправность, затем сбросьте коды и выполните повторное сканирование.
- При сбросе сервиса или использовании функций конфигурации зафиксируйте исходное состояние и проверьте результат.
Очистка и содержимое пакета#
В очищенном архиве сохранены диагностическая программа, установочные CAB-файлы, документ по поддерживаемым автомобилям, рабочие пакеты драйверов и офлайн-руководства по их установке. Были исключены файлы веб-ярлыков, кэш миниатюр Windows и не связанный с пакетом устаревший установщик программы сжатия. Вложенные ZIP-файлы с драйверами FTDI были полностью проверены и сохранены, поскольку содержат рабочие установочные материалы.Устранение неполадок#
Если автомобиль не выходит на связь, проверьте поддержку модели, тип разъёма, положение зажигания, чипсет интерфейса, драйвер, COM-порт и питание кабеля. Наличие порта в Windows не доказывает, что кабель использует протокол, ожидаемый VOL-FCR. Если один ЭБУ подключается, а другой нет, убедитесь, что второй блок действительно установлен и поддерживается для этого модельного года.При обращении за поддержкой укажите модель Volvo, год выпуска, двигатель, выбранный блок управления, чипсет интерфейса, версию Windows, COM-порт и точный текст ошибки. Не публикуйте VIN и данные клиентов.
