VAGTool — утилита диагностики и адаптации KWP1281 Unspecified

VAGTool — компактная диагностическая утилита для совместимых блоков управления Volkswagen Group, работающих по устаревшему протоколу K-line KWP1281. Она обеспечивает прямое управление последовательным портом, скоростью передачи данных, адресом блока и диагностической командой, поэтому подходит для точечной работы с автомобилями, выпущенными до появления современных диагностических платформ CAN и UDS.

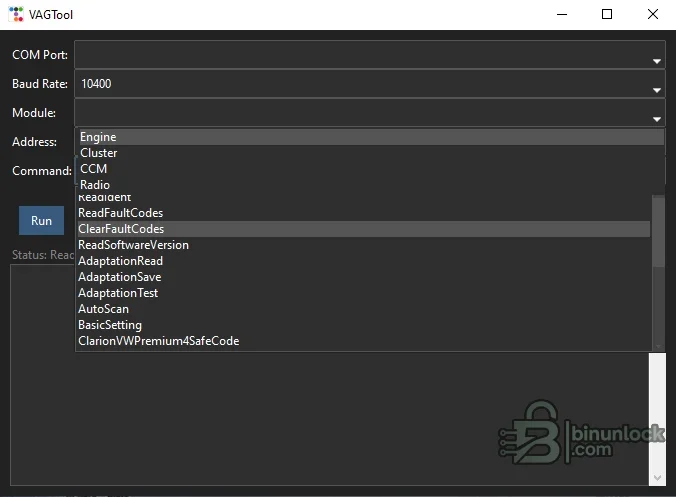

Оригинальный интерфейс объединяет блоки двигателя, приборной панели, комфорта и радио, а также команды чтения и очистки кодов неисправностей, идентификации ПО, адаптации, базовых установок и сканирования. Программа рассчитана на специалистов, которые уже знают адреса блоков VAG и порядок работы с каналами; это не пошаговый дилерский диагностический комплекс.

Модули и команды, доступные в программе​#

• Двигатель
• Комбинация приборов
• Блок управления комфортом
• Радио и отдельные операции с защитой радио
• Чтение и очистка кодов неисправностей
• Чтение версии ПО
• Чтение, сохранение и проверка каналов адаптации
• Автоматическое сканирование
• Базовые установки
• Ввод адреса блока и пользовательской команды

В интерфейсе также есть отдельная команда для безопасного кода, предназначенная для поддерживаемой процедуры работы с радио Clarion VW Premium. Используйте её как функцию для конкретной модели, а не как универсальный калькулятор радиокодов.

Совместимость с автомобилями и протоколами​#

KWP1281 использовался во многих более старых блоках Volkswagen, Audi, Seat и Skoda, подключённых по одной линии K-line. Это касается и автомобилей, у которых может быть 16-контактный диагностический разъём, но не реализована универсальная связь по OBD-II для каждого блока. Для более ранних моделей, помимо интерфейса K-line, может потребоваться адаптер VAG 2x2.

Более поздние блоки CAN, TP2.0, KWP2000-over-CAN и UDS не входят в основную область применения этой утилиты. Совместимость нужно проверять по проводке автомобиля, адресу блока и протоколу, а не только по форме разъёма.

Требования к интерфейсу и системе​#

• Компьютер под управлением Windows, способный запускать устаревшее 32-битное приложение
• Совместимый диагностический интерфейс KKL или K-line с надёжным COM-портом
• Адаптер VAG 2x2, если он требуется для автомобиля
• Корректный драйвер USB-to-serial при использовании виртуального COM-порта
• Стабильное напряжение аккумулятора автомобиля
• Известный адрес блока и документированная процедура адаптации или базовой установки

Поставляемая программа по умолчанию использует распространённую скорость обмена по K-line, отображаемую в интерфейсе, однако для разных блоков требуемая скорость может отличаться. Не используйте обычные Bluetooth-интерфейсы ELM327, если в них явно не заявлен прозрачный режим работы с K-line, необходимый этой программе.

Рекомендуемый порядок подключения​#

1. Определите год выпуска автомобиля, платформу, блок и тип диагностических разъёмов.
2. Установите драйвер интерфейса и проверьте номер его COM-порта в Windows.
3. Подключите зарядное устройство или источник поддержки аккумулятора и включите зажигание в соответствии с сервисной процедурой.
4. Выберите точный COM-порт, скорость обмена, блок и адрес.
5. Перед адаптацией начните с идентификации ПО или чтения кодов неисправностей.
6. Перед изменениями запишите исходные значения адаптации и кодировку.
7. Запускайте только документированный канал или базовую установку для конкретного блока.
8. При необходимости выключите и снова включите зажигание, повторно выполните сканирование и проверьте затронутую систему.

Предупреждения по адаптации и базовым установкам​#

Принятый номер канала ещё не означает, что введённое значение подходит этому автомобилю. Неправильная адаптация может отключить функции комфорта, нарушить обучение дроссельной заслонки или холостого хода, изменить работу комбинации приборов либо вызвать проблемы с иммобилайзером. Записывайте каждое исходное значение и никогда не экспериментируйте на клиентском автомобиле без плана восстановления.

Функции, связанные с безопасностью и радиокодами, используйте только для авторизованного обслуживания. Не публикуйте в открытом обсуждении PIN-коды, данные ключей, VIN автомобилей клиентов и другие защищённые значения.

Устранение проблем со связью​#

Если блок не отвечает, проверьте состояние зажигания, целостность линии K-line, массу, уровни напряжения интерфейса, назначение COM-порта и то, использует ли выбранный блок именно KWP1281. Автомобиль может поддерживать универсальную диагностику двигателя по OBD, тогда как другие блоки работают по другому проприетарному протоколу. Отключите другое ПО, которое уже может использовать последовательный порт.

Если текст неисправности отображается не полностью, запишите числовой код VAG и сверьте его с сервисной информацией для конкретной модели. После прерванной адаптации восстановите исходное значение и только затем пытайтесь внести новое изменение.

Состав пакета и примечания по безопасности​#

В архиве находится единственный исполняемый файл Windows из проверенного исходного пакета. В файле не указана достоверная версия выпуска, поэтому ресурс не добавляет её от себя. Программа не подписана, была проверена статически и ни разу не запускалась во время подготовки; используйте изолированный диагностический компьютер и самостоятельно выполните локальную проверку.
