ESP32 Flash Utility — предварительно настроенный пакет на базе официального Espressif Download Tool. Он обеспечивает простой процесс прошивки семейств ESP32 и ESP8266 с поддержкой прошивки нескольких файлов, автоматическим определением чипа и понятными логами выполнения. В пакет также входит практический пример добавления беспроводного модуля ESP32 к адаптеру Scanmatic V2.
Основные возможности
Содержимое пакета
Примечания по совместимости
Предназначено для чипов Espressif, включая ESP8266, ESP8285 и варианты ESP32 S2 S3 C2 C3 C6 H2 и D2WD. Структура прошивки и смещения зависят от целевого проекта. Используйте входящий в пакет пример только в качестве справочного материала. Доступность таких функций, как высокоскоростные режимы, может зависеть от модуля и конструкции платы.
Базовое использование
Операционные системы
Минимальные системные требования
Отказ от ответственности
Основные возможности
- Поддержка ESP32 S2 S3 C2 C3 C6 H2, а также ESP32 D2WD и ESP8266 ESP8285
- Прошивка нескольких сегментов: загрузчик, таблица разделов и бинарные файлы приложения
- Определение размера флеш-памяти и ID чипа с выбором режима и скорости SPI
- Управление COM-портом и скоростью передачи с проверкой записи и индикатором прогресса
- Пример подключения и фотографии установки ESP32 WROOM-32 в адаптер Scanmatic V2
- Портативная сборка с готовой структурой папок для быстрого запуска
Содержимое пакета
- flash_download_tool_3.9.6\ — графическая утилита прошивки Espressif
- flash\ — примеры бинарных файлов прошивки для тестирования
- ESP32 to Scanmatic V2 adapter.lay6 — разводка платы

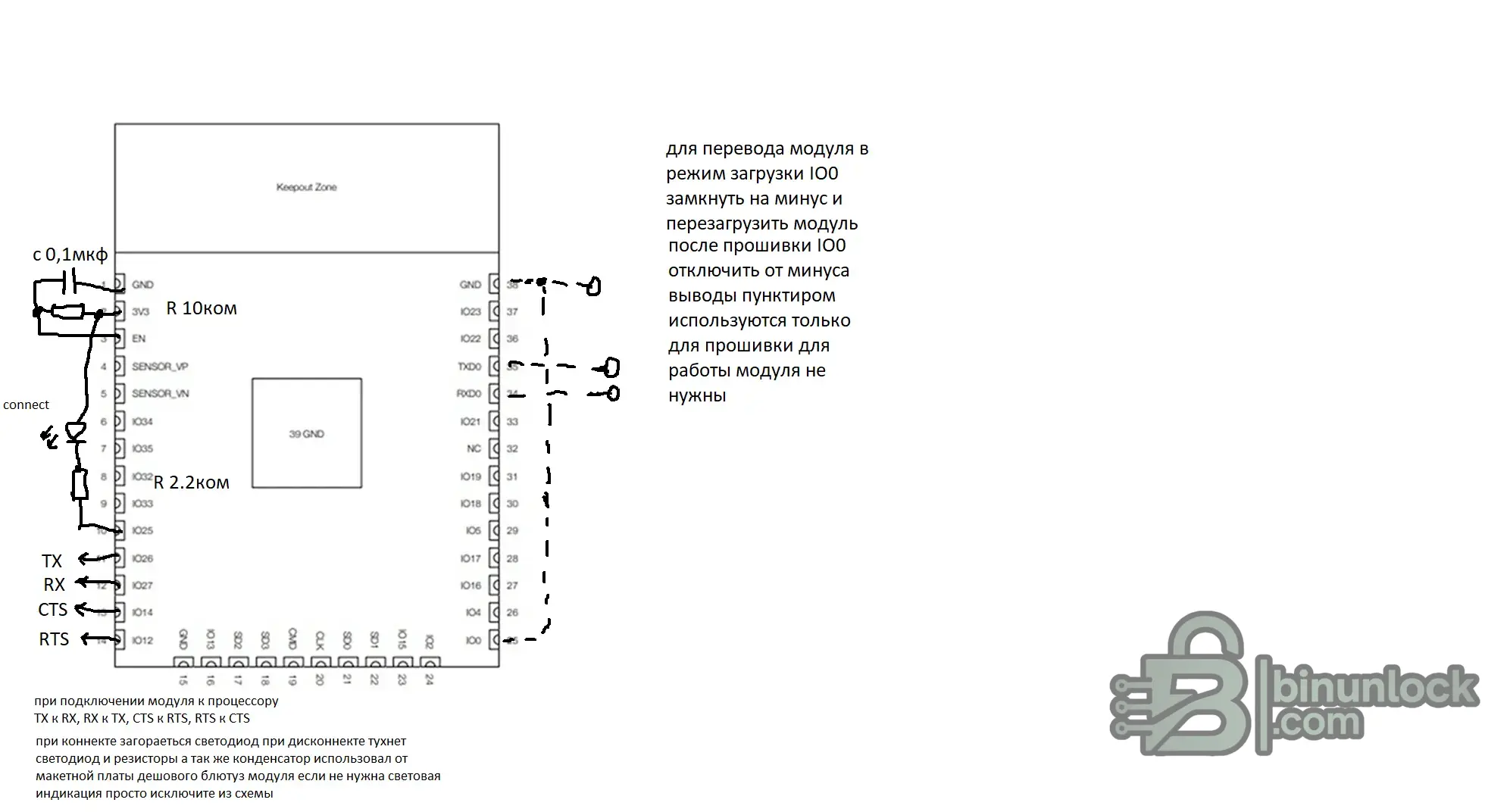

- Wiring.png — схема подключения для прошивки и обычной работы

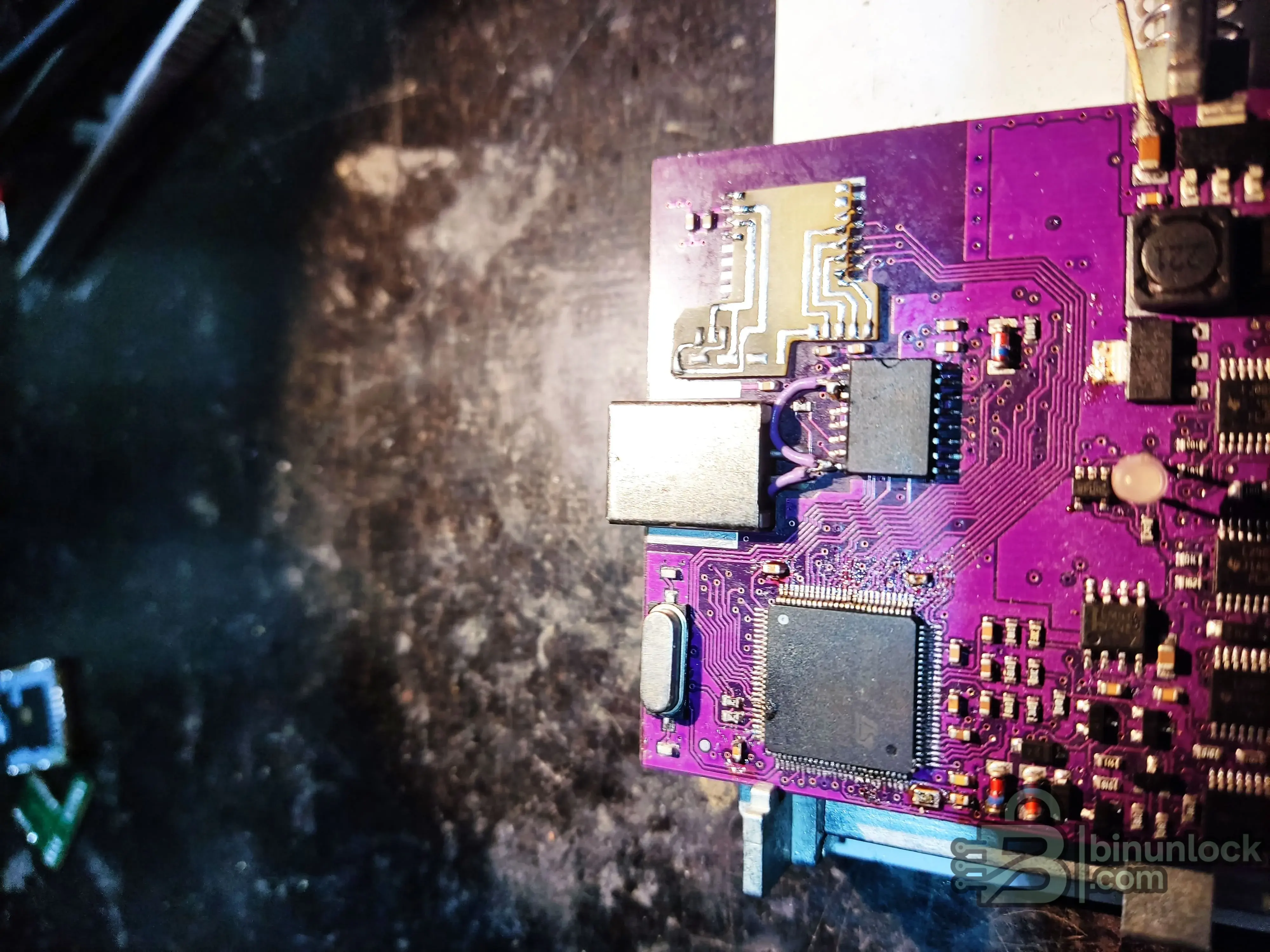

- IMG_20240523_230923.jpg — фотография пайки адаптера

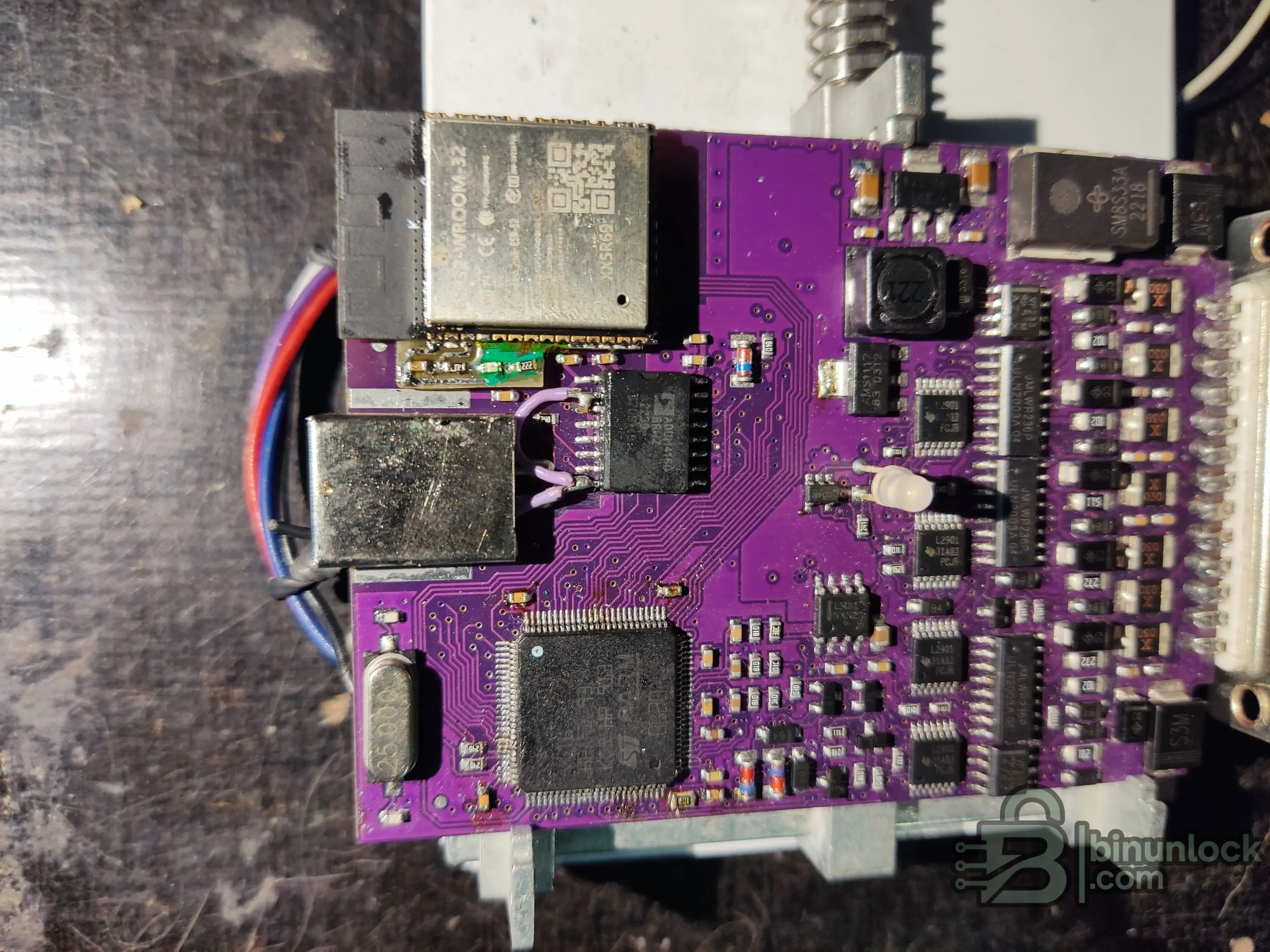

- IMG_20240524_224754.jpg — фотография установки модуля WROOM-32

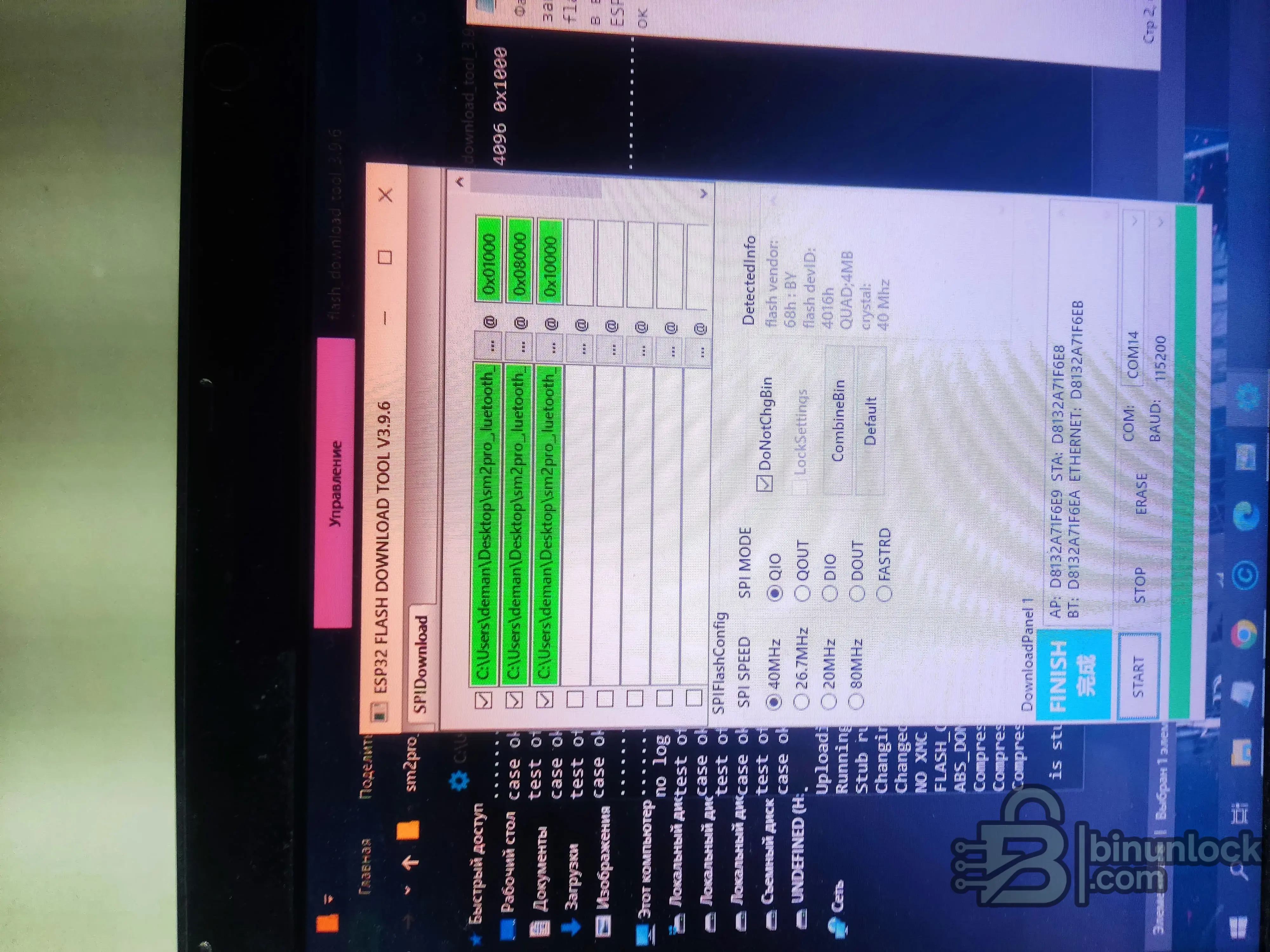

- IMG_20240526_224430.jpg — скриншот процесса прошивки

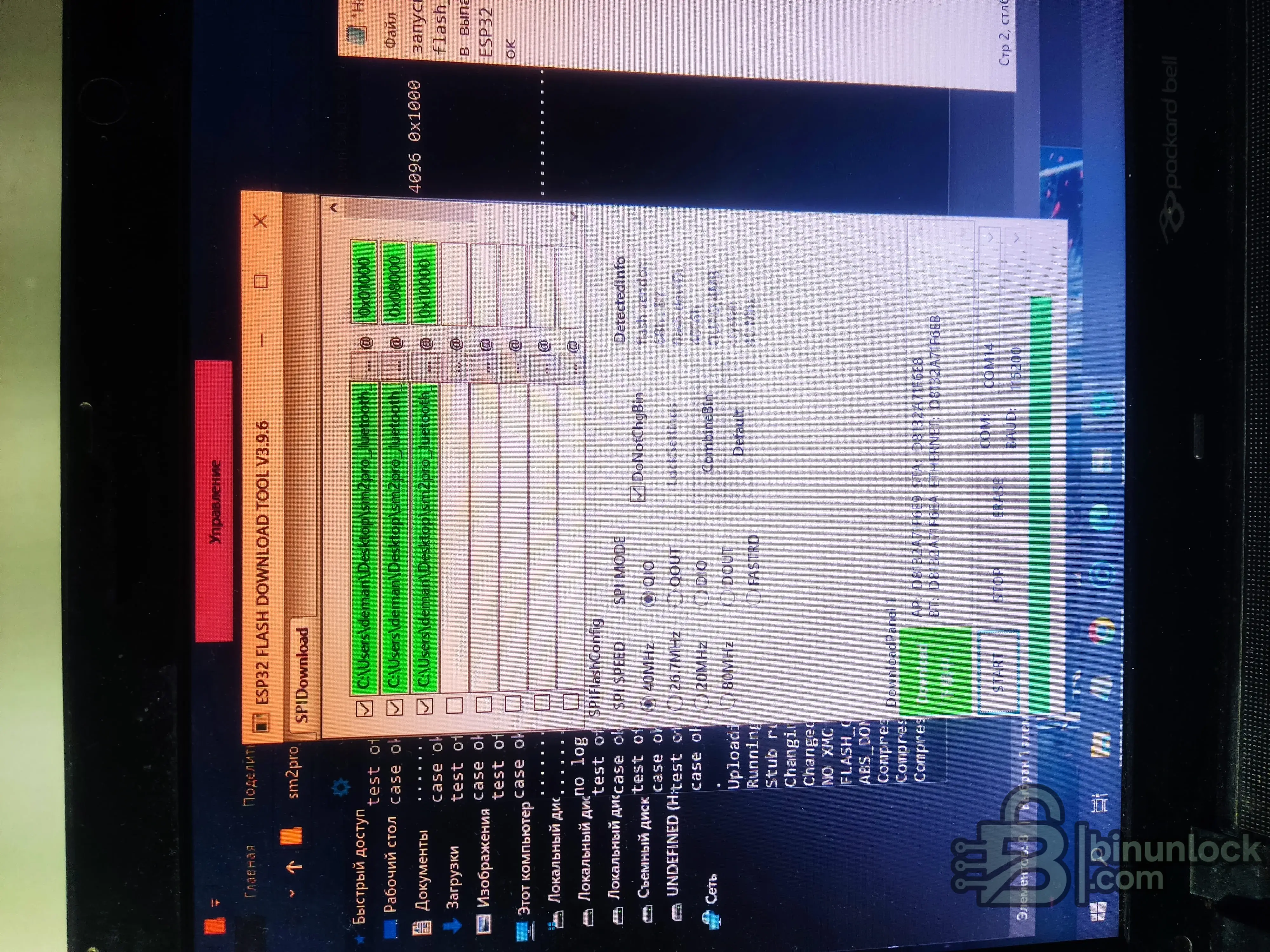

- IMG_20240526_224500.jpg — скриншот успешного завершения
Примечания по совместимости
Предназначено для чипов Espressif, включая ESP8266, ESP8285 и варианты ESP32 S2 S3 C2 C3 C6 H2 и D2WD. Структура прошивки и смещения зависят от целевого проекта. Используйте входящий в пакет пример только в качестве справочного материала. Доступность таких функций, как высокоскоростные режимы, может зависеть от модуля и конструкции платы.
Базовое использование

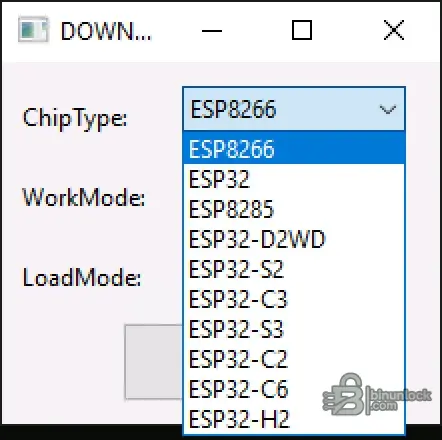

- Запустите утилиту и выберите целевой чип в списке ChipType
- Загрузите загрузчик, таблицу разделов и бинарные файлы приложения, указав правильные адреса
- Выберите режим SPI и скорость флеш-памяти в соответствии с вашим модулем и нажмите START
- Дождитесь подтверждения проверенной записи в логе и перезагрузите устройство
- Для примера с Scanmatic V2 следуйте схеме подключения и после прошивки уберите цепи загрузки
Операционные системы
- Windows 11 64 bit
- Windows 10 64 bit
- Windows 10 32 bit
Минимальные системные требования
- Процессор: два ядра, 2,0 ГГц или выше
- ОЗУ: 4 ГБ или больше
- Свободное место на накопителе: 200 МБ для бинарных файлов и логов
- Интерфейс USB UART для прошивки
- Права администратора для установки драйверов и доступа к последовательному порту
