Утилита калибровки ECU для удаления DPF 2017.5

Утилита DPF Remover — автономный комплекс для обработки ECU-файлов с распознанными профилями сажевого фильтра, рециркуляции выхлопных газов, лямбда-зондов и связанных калибровочных решений. Она работает с бинарным файлом, уже считанным из контроллера: приложение не связывается с автомобилем, не идентифицирует неизвестный ECU автоматически и не заменяет программатор, использованный для чтения и записи.

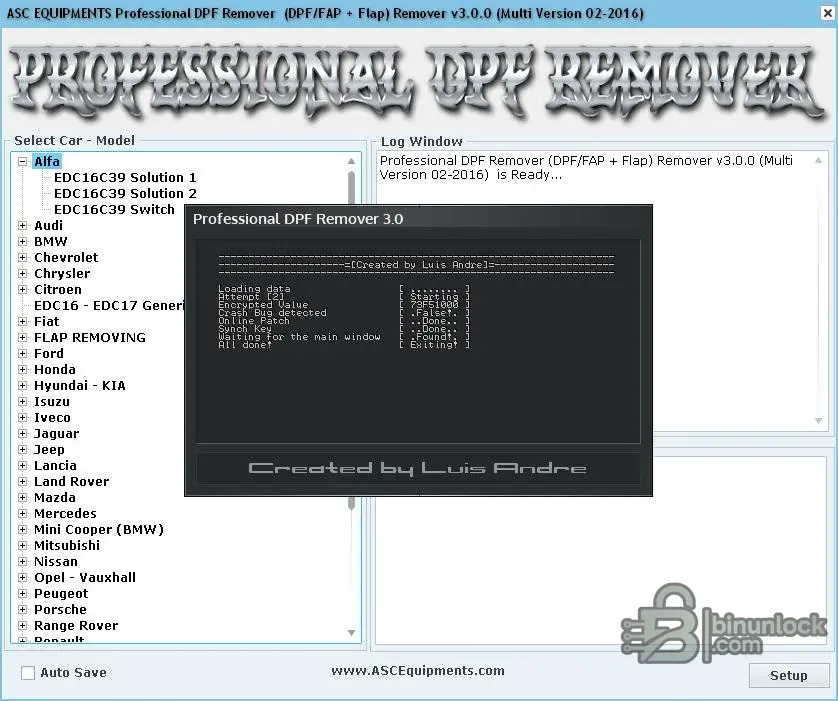

Интерфейс группирует решения по марке, модели и семейству ECU автомобиля, показывает выбранный файл и информацию о контрольной сумме, а также записывает выбранную операцию в журнал. Совместимость определяется профилем и не является универсальной, поэтому перед применением решения должны совпадать аппаратный номер ECU, номер ПО, размер файла и способ чтения.

Возможности программы​#

• Просматривать профили DPF, EGR, лямбда-зондов и выбранные специальные решения по марке и семейству ECU
• Открывать локальный бинарный файл ECU и отображать информацию о размере файла и контрольной сумме
• Применять распознанную карту или решение с переключателем, если в файле присутствует ожидаемая сигнатура
• Обрабатывать выбранные специальные DTC profiles, поставляемые вместе с приложением
• Записывать выбранную модель, входной файл и результат операции в журнал приложения
• Сохранять изменённую рабочую копию для сравнения и независимой проверки контрольной суммы

Автомобили и поддерживаемые ECU​#

Поставляемый интерфейс и материалы профилей включают записи для Alfa Romeo, Audi, BMW и MINI, Chevrolet, Chrysler и Jeep, Citroën и Peugeot, Fiat и Lancia, Ford, Honda, Hyundai и Kia, Isuzu, Iveco, Jaguar и Land Rover, Mazda, Mercedes-Benz, Mitsubishi, Nissan, Opel и Vauxhall, Porsche, Renault, Saab, SEAT, Škoda, Subaru, Suzuki, Toyota, Volkswagen и Volvo.

• Дизельные семейства Bosch: выбранные варианты EDC15, EDC16 и EDC17
• Семейства Siemens и Continental: выбранные профили SID, PPD и PCR
• Семейства Delphi: выбранные профили DCM и специфичные для автомобилей дизельные профили
• Профили Denso и Transtron для поддерживаемых японских автомобилей
• Дизельные семейства Magneti Marelli, включая выбранные варианты MJD
• Примеры VAG, видимые в дереве профилей, включают ветки EDC16U, EDC16CP, EDC17C/CP, PPD и PCR
• Примеры PSA и Ford включают выбранные ветки EDC, SID и DCM

Эти названия описывают семейства профилей, представленные в поставляемых материалах, а не гарантируют поддержку любого автомобиля или калибровки. Два автомобиля с одинаковым двигателем могут использовать разные аппаратные версии ECU, а два файла от одного и того же ECU могут отличаться, если один представляет собой полное чтение, а другой — только калибровку или виртуальное чтение.

Как подтвердить совместимость​#

• Запишите модель автомобиля, код двигателя, производителя ECU и маркировку блока управления.
• Подтвердите точные аппаратные и программные идентификаторы с помощью диагностического прибора или программатора.
• Уточните, что именно представляет собой входной файл: полный flash, сегмент калибровки, виртуальное чтение или восстановленный файл.
• Сравните размер в байтах с эталонным чтением этого же блока по тому же протоколу.
• Выбирайте профиль только при совпадении семейства ECU и структуры файла; не выбирайте похожую модель только по названию.

Содержимое пакета​#

• Основной установщик Windows для комплекса DPF, EGR и lambda
• Дополнительная утилита активации/генерации ключа, сохранённая в рабочем пакете
• Краткое руководство по установке
• Без ECU interface, аппаратного программатора, базы стоковых прошивок и подписки на проверку контрольных сумм

Системные требования и требования для работы в мастерской​#

• Рабочая станция Windows; для старых программ, используемых в мастерских, удобно использовать изолированную виртуальную машину Windows
• Права администратора для установки и достаточно свободного места для оригинальных чтений, рабочих копий и журналов
• Практический минимум: двухъядерный процессор, 4 ГБ ОЗУ и не менее 1 ГБ свободного места на накопителе
• Программатор с явной поддержкой конкретного ECU и требуемого режима: bench, boot, OBD или BDM
• Стабильное регулируемое питание и заранее проверенный способ восстановления перед записью блока управления
• Инструмент для бинарного сравнения и проверка контрольной суммы для конкретного блока

Рекомендуемый порядок работы​#

1. По возможности считайте ECU twice и сравните полученные файлы до начала любых изменений.
2. Храните одну нетронутую оригинальную копию вне рабочей папки, а для каждой операции создавайте отдельную копию.
3. Откройте рабочую копию, выберите точный профиль блока и внимательно просмотрите все предупреждения программы.
4. Сохраните результат под новым именем; никогда не перезаписывайте единственный оригинал или образ восстановления.
5. Сравните изменённые области с оригиналом и разберитесь с неожиданно масштабными правками или изменением размера файла.
6. Проверьте расчёт контрольной суммы программатором или независимым инструментом для конкретного семейства ECU.
7. Записывайте файл только при стабильном питании и наличии документированной процедуры bench, boot или восстановления.
8. После записи выполните идентификацию, проверьте коды неисправностей, текущие параметры и работоспособность, прежде чем возвращать автомобиль в эксплуатацию.

Устранение неполадок​#

• Файл отклонён: повторно проверьте семейство ECU, номер ПО, размер в байтах и тип чтения.
• Решение не найдено: нужная сигнатура может отсутствовать в этой версии ПО; не применяйте профиль от похожего блока принудительно.
• Результат изменяет слишком много областей: остановитесь и восстановите нетронутую рабочую копию, затем проверьте формат файла и выбранную функцию.
• Предупреждение о контрольной сумме не исчезает: не записывайте файл, пока однозначно не будет установлено, кто отвечает за расчёт контрольной суммы — программатор или блок.
• Приложение не запускается: храните установщик и компонент активации вместе и попробуйте чистую совместимую среду Windows.
• ECU stopsПроблемы со связью после записи: используйте подготовленный способ восстановления и верните точный оригинал вместо внесения новых изменений.

Важные ограничения​#

• Успешное открытие файла не означает, что его внутренняя структура поддерживается.
• Утилита не диагностирует забитые фильтры, негерметичные клапаны, неисправные датчики, повреждения проводки или неправильное сгорание топлива.
• Изменение ПО не устраняет механическую причину неисправности системы снижения выбросов.
• Иммобилайзер, identity, работы, связанные с контролем выбросов и безопасностью, должны быть разрешены и выполняться законно для обслуживаемого автомобиля.
• Отключение контроля выбросов на автомобилях, используемых на дорогах общего пользования, запрещено во многих юрисдикциях; диагностируйте и ремонтируйте аппаратную часть, если не применяется законное исключение.

Примечания по работе с файлами​#

Сохраняйте загруженный пакет и первый проверенный файл, считанный с ECU, без изменений. Для рабочих копий используйте короткие описательные имена файлов, фиксируйте автомобиль и идентификаторы ECU, не публикуя данные клиентов, и документируйте, какая операция создала каждый выходной файл. Компонент активации, поставляемый с этим релизом, сохранён вместо удаления файла, необходимого пакету.
