TRW EPS Renault Modus — специализированная устаревшая сервисная утилита для идентификации, перепрограммирования и функциональной проверки поддерживаемой системы электроусилителя руля TRW, устанавливаемой на Renault Modus. Это не универсальный диагностический комплекс Renault: входящие в комплект данные калибровки и интерфейс ориентированы на один процесс программирования EPS и адаптер RTL02.
Поддерживаемые автомобили, ЭБУ и файлы#
Подтверждённая цель — блок Renault Modus TRW EPS/DAE, соответствующий поставляемым данным 41AN8330 и 41AT8330. Родственные рулевые блоки TRW встречаются и на других платформах Renault, но это не делает их взаимозаменяемыми. Перед записью обнаруженный идентификатор ПО должен совпадать с данными приложения и сервисной документацией.- Модули электроусилителя руля TRW Renault Modus, поддерживаемые поставляемой программой и набором калибровок.
- Связь через адаптер RTL02, указанный в приложении; библиотеки поддержки CAN включены в пакет.
- A2L-описания 41AN8330 и 41AT8330, а также поставляемый HEX-файл программы/калибровки 41AT8330.
Функции#

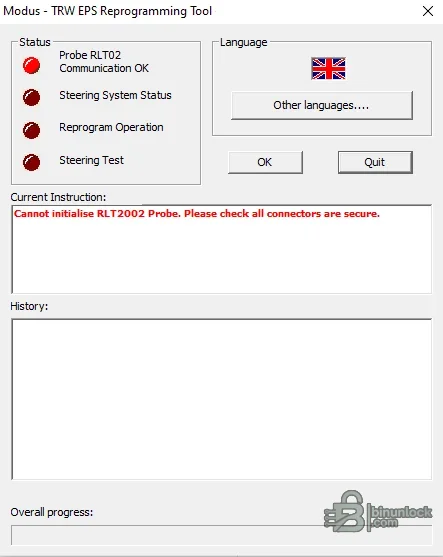

- Установление связи и отображение идентификации рулевой системы и состояния ПО.
- Проверка соответствия подключённого EPS доступным данным обновления.
- Запуск пошаговой процедуры перепрограммирования с отображением хода выполнения и результата.
- Выполнение проверки рулевого управления, предлагаемой приложением, после успешной записи.
- Выбор из языков, встроенных в оригинальный пользовательский интерфейс.
Системные и аппаратные требования#
- Совместимая 32-битная среда Windows, подходящая для устаревшего сервисного приложения.
- Диагностический адаптер, совместимый с RTL02, правильное подключение CAN и рабочие драйверы интерфейса.
- Стабильная поддержка аккумулятора автомобиля и бесперебойное питание ПК на весь сеанс программирования.
- Восстановимая исходная конфигурация и точный идентификатор ПО EPS.
Рекомендуемый порядок работы#
- Считайте идентификацию EPS и запишите текущее значение ПО перед выбором перепрограммирования.
- Убедитесь, что целевой модуль и поставляемые данные совпадают; остановитесь, если приложение сообщает о неожиданном идентификаторе.
- Подключите поддержку аккумулятора, не допускайте перехода ПК в спящий режим и завершите запись без выключения зажигания, если иное не указано.
- Выполните проверку рулевого управления, просканируйте коды ошибок и подтвердите работу усилителя перед возвратом автомобиля в эксплуатацию.
