Редактор прошивок DTC для Toyota и Lexus — автономная утилита для поиска и изменения поддерживаемых записей кодов ошибок в бинарных файлах ЭБУ. Англоязычный интерфейс содержит список P-кодов с описаниями и флажками, доступный для поиска. Это позволяет специалисту выбрать нужные записи, сохраняя остальные данные файла на виду для контролируемой проверки. В комплекте с английским приложением также есть сборка на русском языке.
Это редактор прошивки, а не считыватель кодов в реальном времени. Выбор кода в файле не диагностирует автомобиль, не ремонтирует цепь и не гарантирует, что каждая стратегия ЭБУ хранит DTC в одинаковом формате. Перед сохранением изменений необходимо определить точное семейство ЭБУ Toyota или Lexus, ревизию программного обеспечения и тип считывания.
Это редактор прошивки, а не считыватель кодов в реальном времени. Выбор кода в файле не диагностирует автомобиль, не ремонтирует цепь и не гарантирует, что каждая стратегия ЭБУ хранит DTC в одинаковом формате. Перед сохранением изменений необходимо определить точное семейство ЭБУ Toyota или Lexus, ревизию программного обеспечения и тип считывания.
Для чего предназначен ресурс#
Используйте редактор с копией проверенной считанной прошивки, если в рамках документированного ремонта или контролируемой задачи разработки требуется изменить поддерживаемую таблицу DTC. Диагностику необходимо завершить заранее, а результат перед программированием сравнить, проверить контрольную сумму и валидировать.Доступные функции#
- Открытие бинарного файла прошивки поддерживаемого ЭБУ Toyota или Lexus
- Отображение распознанных диагностических кодов ошибок с описаниями
- Выбор отдельных поддерживаемых записей вместо применения неизвестного общего патча
- Сохранение изменённой рабочей копии для сравнения и проверки
- Отдельные сборки приложения на английском и русском языках
- Отображение дополнительных пунктов меню для семейств контроллеров, присутствующих в поставляемом приложении, при сохранении фокуса ресурса на Toyota и Lexus
Поддерживаемые автомобили, контроллеры и типы файлов#
- Файлы ЭБУ Toyota и Lexus, внутреннюю таблицу DTC которых распознаёт приложение
- В интерфейсе отображаются стандартные описания P-кодов, но поддержка определяется структурой бинарного файла

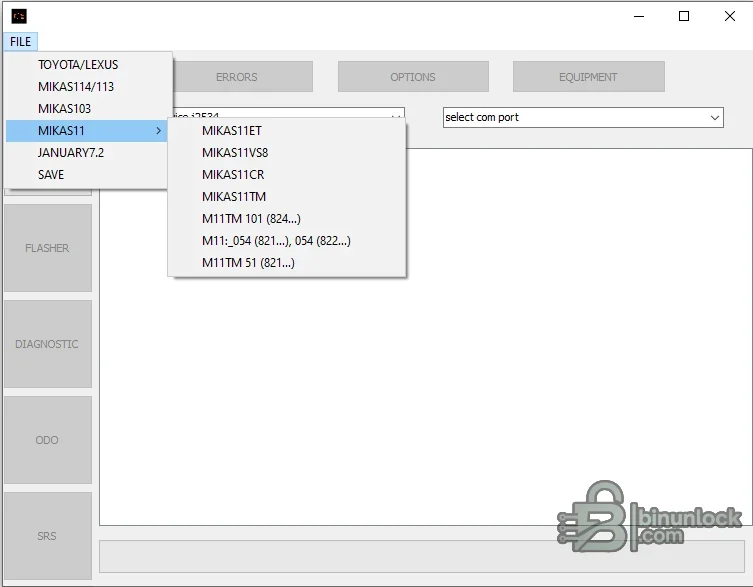

- В расширенном меню также отображаются отдельные группы контроллеров MIKAS и January; они не входят в основную область применения этого ресурса
- Поля J2534 и COM видны в интерфейсе, но возможность непосредственной прошивки или диагностики без подтверждённой документации не заявляется
- Таблица совместимости по моделям, двигателям, поставщикам ЭБУ и номерам программного обеспечения не включена
Содержимое пакета#
- Английское приложение-редактор DTC для Toyota/Lexus
- Дополнительная сборка на русском языке

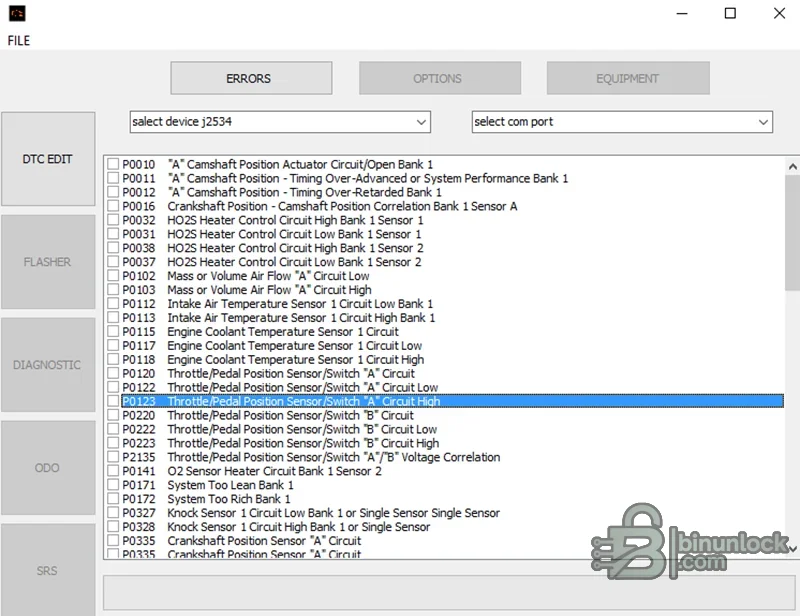

- Два оригинальных скриншота интерфейса
- Драйвер J2534, коммуникационный кабель, штатная прошивка и база контрольных сумм отсутствуют
Требования к системе, оборудованию и интерфейсу#
- ПК под управлением Windows или изолированная виртуальная машина
- Проверенный оригинальный бинарный файл ЭБУ Toyota или Lexus
- Точная идентификация аппаратной и программной части ЭБУ
- Программатор с поддержкой нужного контроллера и типа считывания
- Сравнение бинарных файлов и проверка контрольной суммы для конкретного контроллера
- Стабильное питание и план восстановления перед записью
Рекомендуемый порядок работы в мастерской#
- Перед открытием файла определите точный автомобиль, маркировку ЭБУ, аппаратный номер, номер программного обеспечения и способ считывания.
- По возможности считайте контроллер дважды, сравните оба файла и храните одну нетронутую оригинальную копию вне рабочей папки.
- Работайте с копией того же размера в байтах и типа сегментов, которые ожидает выбранная функция.
- Сохраните результат под новым именем и сравните с оригиналом каждый изменённый участок, прежде чем приступать к записи.
- Проверьте обработку контрольной суммы с помощью программатора или подходящего независимого инструмента для конкретного семейства контроллера.
- Используйте стабилизированный источник питания и документированный способ работы на столе, через boot или восстановления, если изменённый файл записывается в модуль.
- После установки выполните идентификацию, считывание кодов неисправностей и функциональные проверки, прежде чем возвращать автомобиль в эксплуатацию.
Ограничения совместимости и ответственное использование#
- Успешное открытие файла не означает, что его версия ПО или внутренняя структура поддерживаются.
- Полное чтение, чтение только калибровок, виртуальное чтение и восстановленный файл нельзя считать взаимозаменяемыми, если это прямо не предусмотрено рабочим процессом.
- Программа не определяет неизвестное оборудование, не выбирает подходящий протокол программатора и не создает резервную копию для восстановления.
- Не записывайте результат, если размер изменился без объяснения, внесены необычно масштабные изменения или проверка контрольной суммы не пройдена.
- Работы, связанные с иммобилайзером, идентификацией, экологическими системами и безопасностью, должны выполняться законно и с разрешения владельца обслуживаемого автомобиля.
- Отключение DTC не устраняет неисправность контролируемой системы и может скрыть проблему, влияющую на безопасность, экологические показатели или ходовые качества.
Поиск и устранение неисправностей#
- Файл отклонен: проверьте семейство контроллера, номер ПО, длину в байтах и то, ожидает ли инструмент данные EEPROM, flash или калибровки.
- Изменения не внесены: выбранной сигнатуры или таблицы может не быть в этой версии ПО; не подставляйте похожий профиль принудительно.
- Результат отличается сразу во многих несвязанных областях: остановитесь, восстановите исходную рабочую копию и проверьте формат входного файла.
- Программа не запускается: храните все поставленные компоненты среды выполнения и активации вместе и попробуйте запустить ее в изолированной совместимой среде Windows.
- После записи модуль не выходит на связь: используйте подготовленный способ восстановления и восстановите точный оригинал, не внося новых изменений.
