Toyota 4D Key Tool — ремонт IMMO и генерация ключей 1.2

Toyota 4D Key Tool — автономная EEPROM-утилита для авторизованного ремонта иммобилайзеров Toyota, подготовки ключей на замену и синхронизации Transponder ID ECU с ЭБУ двигателя. Программа обрабатывает дамп, предварительно считанный с автомобиля: она не подключается напрямую по OBD, не считывает модуль самостоятельно и не заменяет EEPROM-программатор или транспондерный инструмент, используемые в мастерской.

Приложение предназначено для более старых транспондерных систем Toyota 4D. Оно рассчитывает данные ключа по поддерживаемому дампу иммобилайзера, показывает полученные страницы ключа для переноса в совместимый эмулятор и предоставляет справочную информацию для конкретных моделей по синхронизации и диагностике отсутствия запуска. Перед изменением любых данных обязательно идентифицируйте модуль и создайте несколько проверенных резервных копий.

Основные функции​#

• Открытие поддерживаемого дампа EEPROM иммобилайзера Transponder ID ECU
• Генерация криптографических данных ключа для процедуры подготовки основного ключа на замену

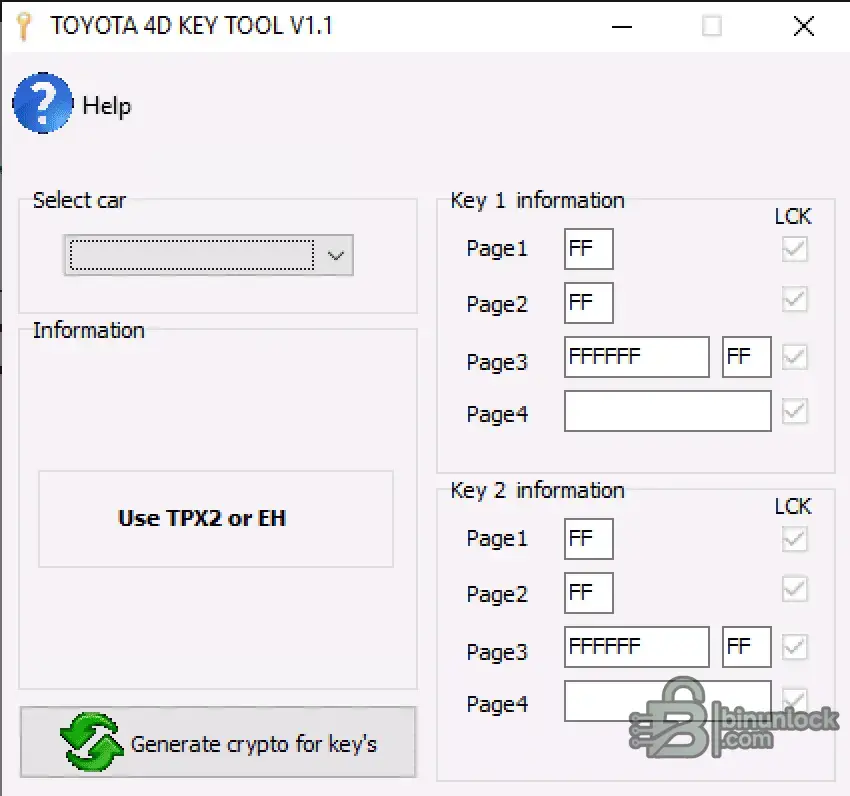

• Отображение рассчитанных страниц, используемых совместимым устройством для программирования транспондера
• Выбор по модели Toyota и диапазону модельных годов
• Помощь в диагностике синхронизации иммобилайзера и ЭБУ двигателя
• Справочная процедура регистрации ЭБУ двигателя на поддерживаемых автомобилях с OBD-II

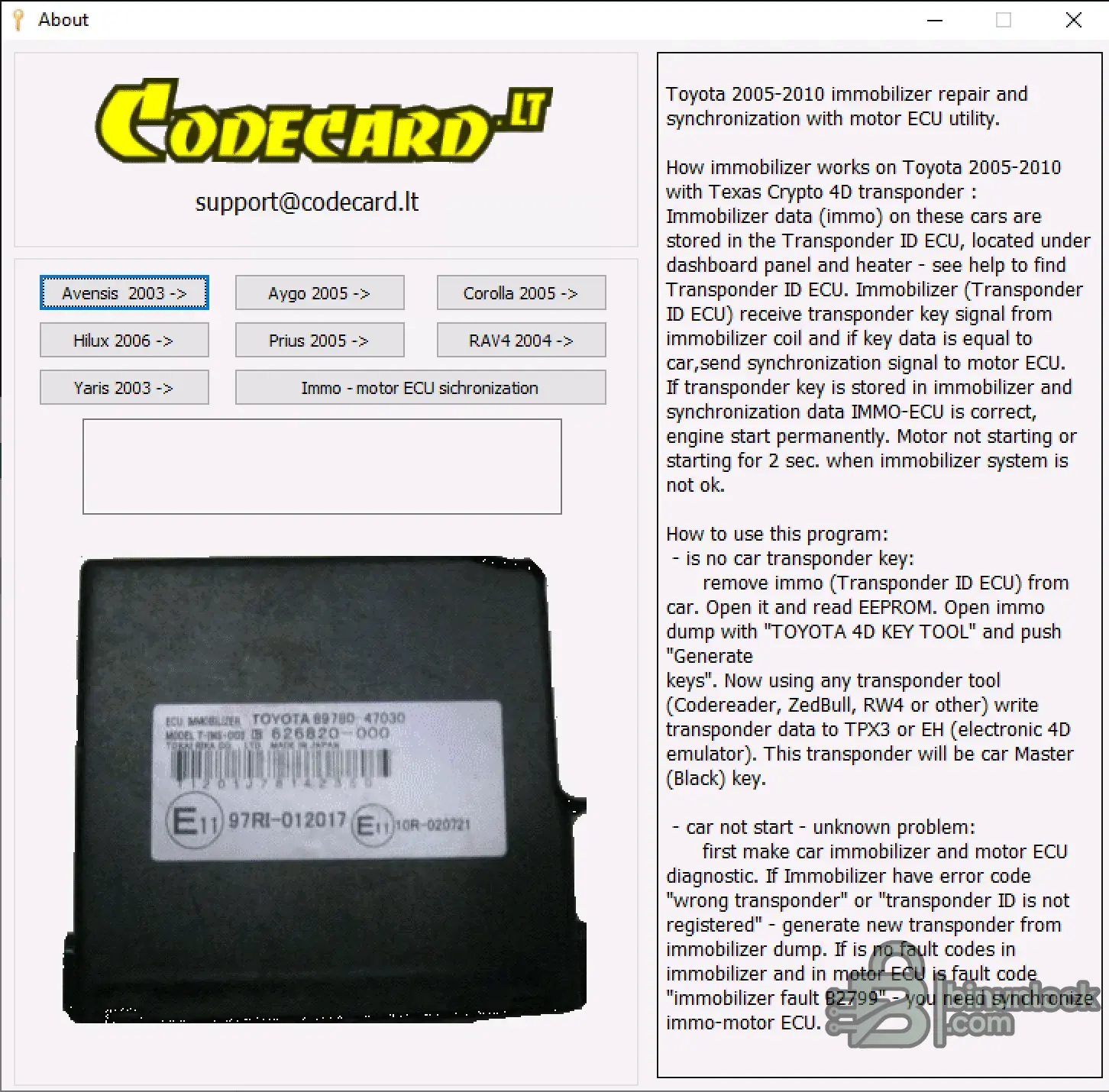

Поддерживаемые автомобили в поставляемом приложении​#

Меню автомобилей содержит следующие варианты. Указанный год — это начальный год, отображаемый программой в меню, а не гарантия поддержки каждого рынка, двигателя, номера детали ЭБУ или уровня комплектации.

• Toyota Avensis — ветка меню с 2003 года
• Toyota Aygo — ветка меню с 2005 года
• Toyota Corolla — ветка меню с 2005 года
• Toyota Hilux — ветка меню с 2006 года
• Toyota Prius — ветка меню с 2005 года
• Toyota RAV4 — ветка меню с 2004 года
• Toyota Yaris — ветка меню с 2003 года

Проверяйте совместимость по маркировке иммобилайзера, типу EEPROM, длине дампа и реакции программы, а не выбирайте автомобиль только потому, что его модель указана в списке. Региональные системы Toyota могут отличаться даже в пределах одного года выпуска.

Работа с иммобилайзером и EEPROM​#

В поддерживаемом поколении информация об иммобилайзере хранится в Transponder ID ECU. Согласно справочной информации приложения, в блоке иммобилайзера используется 93C66 EEPROM, а программа рассчитана на дамп, считанный из этой памяти.

1. Перед выпаиванием или подключением прищепки определите автомобиль, модуль иммобилайзера и микросхему памяти.
2. Считайте EEPROM как минимум дважды подходящим программатором и побайтно сравните оба файла.
3. Сохраните одну нетронутую оригинальную копию за пределами рабочей папки, а в приложении используйте отдельную копию.
4. Выберите точную ветку автомобиля, откройте проверенный дамп и запустите функцию генерации данных ключа.
5. Проверьте рассчитанные страницы ключа и сохраните запись об исходном дампе и сгенерированном результате.
6. Запишите данные в совместимый электронный эмулятор 4D TPX2 или EH с помощью отдельного транспондерного инструмента.
7. Проверьте распознавание ключа и разрешение запуска до сборки модуля и возврата автомобиля в эксплуатацию.

На экране программы в качестве примеров транспондерного оборудования упоминаются Codereader, Zed-Bull и RW4. Эти устройства в комплект не входят; эквивалентные инструменты следует использовать только при наличии явной поддержки выбранного эмулятора и рабочего процесса Toyota 4D.

Когда актуальна синхронизация​#

В поставленных справочных материалах неисправности данных ключа отделены от проблемы связи иммобилайзера с ЭБУ двигателя. Типичные симптомы в мастерской: автомобиль ненадолго запускается и глохнет, определяется незарегистрированный или неправильный транспондер, либо после замены модуля или потери синхронизации с ЭБУ двигателя DTC B2799.

Если дамп иммобилайзера и данные зарегистрированного ключа корректны, но ЭБУ двигателя по-прежнему сообщает об ошибке связи, используйте процедуру синхронизации, предусмотренную для конкретного автомобиля. В приложении есть справочный экран Toyota/Lexus для OBD-II, однако перед перемыканием выводов или включением и выключением зажигания необходимо сверить назначение контактов разъёма, время ожидания и предварительные условия с соответствующей заводской ремонтной документацией.

Необходимое оборудование​#

• Программатор EEPROM с подтверждённой поддержкой памяти, установленной в ECU транспондера
• Подходящий адаптер, клипса или паяльное оборудование для стабильного чтения без повреждения платы
• Совместимый электронный эмулятор TPX2 или EH 4D и устройство для программирования транспондеров
• Диагностический сканер с возможностью чтения кодов неисправностей иммобилайзера и ЭБУ двигателя Toyota
• Стабилизированный источник питания для мастерской и заранее подготовленный план восстановления любого модуля, который потребуется снять или перезаписать
• Hex-редактор или утилита сравнения для проверки повторных чтений EEPROM и сохранения резервной копии для аудита

Требования к Windows​#

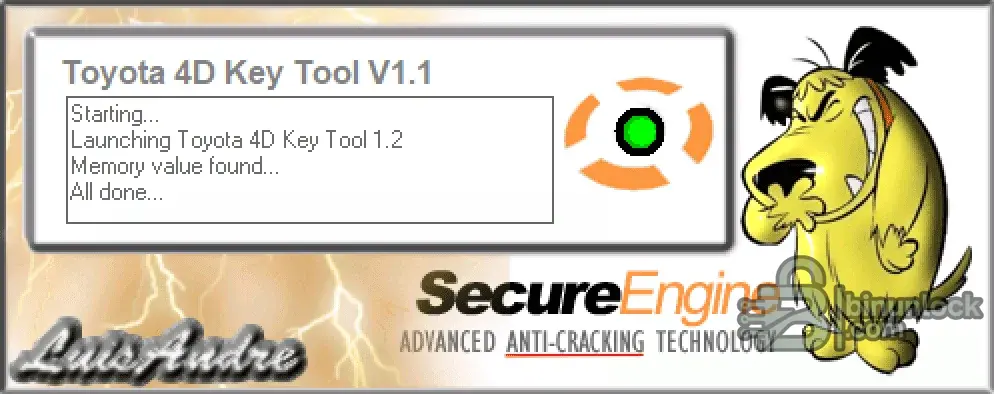

В пакет входят нативное 32-битное GUI-приложение для Windows и его рабочий загрузчик. Программа портативная; перед использованием её следует распаковать в короткий локальный путь.

• 32- или 64-битная Windows с поддержкой приложений Win32
• Windows 10 — практический базовый вариант для этого пакета; на старых рабочих системах он также может запускаться
• Не менее 2 ГБ ОЗУ и менее 100 МБ свободного места для программы и рабочих дампов
• Стандартное разрешение рабочего стола 1024×768 или выше, чтобы все элементы управления и справочные панели оставались видимыми
• Локальное разрешение на запись сохранённых дампов и создаваемых рабочих файлов

Храните оба поставленных исполняемых компонента вместе. Если приложение запускается в изолированной виртуальной машине, подключайте EEPROM- и транспондерное оборудование только после проверки стабильного USB-соединения.

Устранение неполадок​#

• Дамп не открывается или выдаёт неправдоподобные страницы ключей: проверьте тип памяти, длину в байтах, порядок байтов и убедитесь, что файл представляет собой полное повторное чтение.
• Ветка автомобиля присутствует, но модуль отличается: остановитесь и проверьте каталожный номер иммобилайзера; одних названий моделей недостаточно для гарантии совместимости.
• Сгенерированный транспондер не принимается: ещё раз проверьте тип эмулятора, перенос страниц и возможности отдельного программатора транспондеров.
• Двигатель запускается только на короткое время: отдельно проверьте распознавание ключа и синхронизацию иммобилайзера с ECU двигателя.
• DTC B2799 остаётся после замены ECU: перед повторением операции проверьте проводку, статус зарегистрированного мастер-ключа и точную заводскую процедуру синхронизации.
• Окно программы не открывается: распакуйте полный пакет в локальную папку, не разделяйте оба компонента и попробуйте в чистой совместимой среде Windows.

Важные ограничения и безопасная работа​#

• Это утилита для обработки файлов и справочной информации, а не автоматический программатор ключей через OBD.
• Корректный на вид расчёт не подтверждает, что выбранный дамп относится к нужному поколению иммобилайзера.
• Никогда не перезаписывайте единственное считывание EEPROM; храните оригинал и как минимум одну независимо проверенную резервную копию.
• Не публикуйте в теме обсуждения VIN, данные клиентов, полные данные ключей или дампы иммобилайзера.
• Используйте программу только для автомобилей, которыми вы владеете или которые имеете право обслуживать, и соблюдайте действующие требования законодательства в области безопасности и автослесарных работ.
