Техническое руководство с проверенными способами ремонта Autocom/Delphi VCI серии CDP (включая множество клонов). Описаны проблемы K-line, неисправности реле и драйверов, проверка питания и стабилизаторов напряжения, а также другие виды ремонта плат, собранные на основе структурированной сервисной заметки.
Основные моменты
Содержимое пакета
Обзор этапов
Базовое использование
Операционные системы
Для прошивки и диагностики требуется ПК под управлением Windows (обычно используются Windows 7/8/10/11).
Минимальные системные требования
Отказ от ответственности
Ремонт оборудования связан с риском. Приступайте к работе только при наличии достаточных навыков в электронике. Проверяйте программу строго офлайн и соблюдайте все требования законодательства.
Основные моменты
- Ремонт K-line: заменить подтягивающие резисторы R74/R75 на резисторы >390 Ω (SMD-маркировка «391/3900») и установить качественные трансиверы K-line 9241A для восстановления связи с BMW E60/E90.
- Проверка сигналов: около 12 V в состоянии покоя на K и L; просадка примерно до 1 V во время инициализации; если на 9141 TX есть импульсы, но активности на шине нет, вероятна неисправность микросхемы 9241 или её подтягивающих резисторов.
- Релейный узел: в главном окне (при питании от USB) три реле должны быть включены; для BMW они также должны переключаться — если логика работает неправильно, проверить/заменить 74LV125D (драйвер реле).
- Цепи питания и надёжность: заменить электролитические конденсаторы (например, 47 µF/50 V для грузовиков), проверить расположенный рядом стабилизатор напряжения, пропаять слабые паяные соединения, проверить контакты OBD-II и осмотреть резисторы вокруг MAX1487.
- Советы по обслуживанию: при проверке программы держите прибор отключённым от сети; обновляйте прошивку, подключив VCI по USB и к питанию автомобиля.
Содержимое пакета

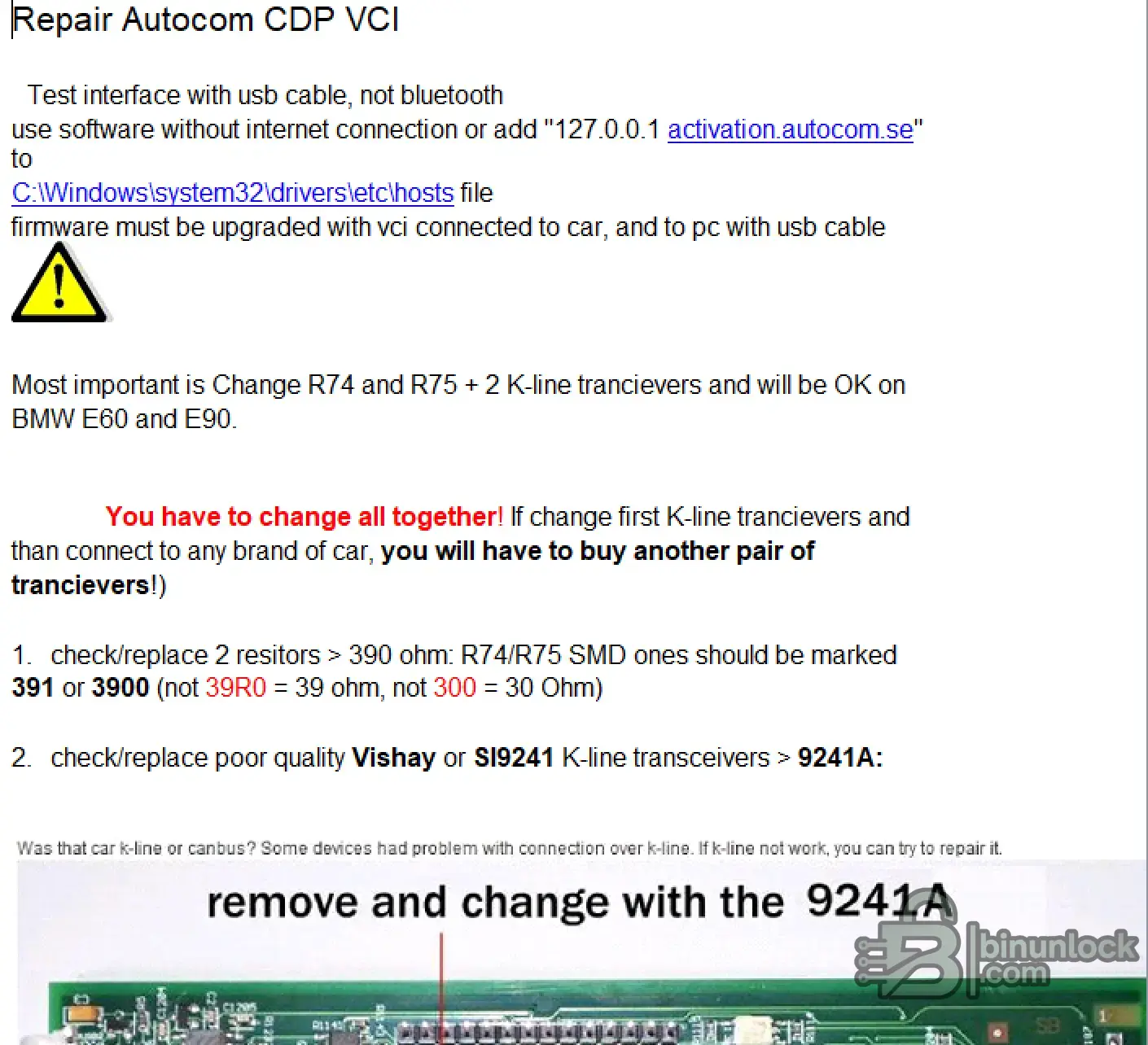

- Repair Autocom CDP VCI Tutorial (.rtf) — иллюстрированное руководство по ремонту с описанием измерений.
Обзор этапов
- Подготовка: проверять через USB (не BT); запускать диагностическое приложение офлайн; обновлять прошивку, подключив VCI к автомобилю и ПК.
- Аппаратная часть K-line: заменить R74/R75 на резисторы >390 Ω (использовать «391/3900», не использовать «39R0/300»); заменить некачественные компоненты Vishay/SI9241 на компоненты класса 9241A.
- Измерения на шине: проверить около 12 V в состоянии покоя на K и L; при инициализации должна быть просадка примерно до 1 V; если на 9141-TX есть импульсы, но линия не переключается, вероятна неисправность трансивера или подтягивающих резисторов (при необходимости увеличить подтяжку примерно до 560 Ω, максимум до ~1 kΩ).
- Реле и драйверы: в главном окне приложения должны быть включены три реле; для BMW должны срабатывать ещё два реле (контакты OBD 1, 7/15). Если реле залипает, обслужить или заменить его; если одновременно срабатывают несколько реле, заменить драйверы 74LV125D (также обозначаются как «LV125D»).
- Дополнительные проверки логики и питания: если не работают линии Ford, при необходимости заменить микросхемы MAX на плате реле; проверить вариант микросхемы OKI; заменить электролитические конденсаторы (для грузовиков нужны 47 µF/50 V), проверить стабилизатор напряжения, выровнять и поджать контакты OBD-II.
- RS-485 и элементы времязадающих цепей: проверить четыре резистора вокруг MAX1487 (R36/R34/R33/R35) и элементы времязадающих цепей (R58, C11, C5) — правильные номиналы улучшают стабильность K-line.
- Качество пайки: пропаять тусклые соединения с качественным флюсом; при необходимости использовать термовоздушную станцию для проблемных участков.
- Прочее: проверить небольшую микросхему рядом с USB (серия ATMLH124/93LC46xx), если есть подозрения на ID/config память.
Базовое использование
- Откройте руководство .rtf и ориентируйтесь по фотографиям платы и примечаниям, чтобы найти компоненты и сверить ожидаемые измерения.
- Работайте последовательно: измерение → замена/ремонт → повторная проверка связи на автомобиле.
Операционные системы
Для прошивки и диагностики требуется ПК под управлением Windows (обычно используются Windows 7/8/10/11).
Минимальные системные требования
- Порт USB 2.0 и стабильное питание автомобиля 12 V
- Базовый набор инструментов для пайки/ремонта; мультиметр (желательно также осциллограф)
Отказ от ответственности
Ремонт оборудования связан с риском. Приступайте к работе только при наличии достаточных навыков в электронике. Проверяйте программу строго офлайн и соблюдайте все требования законодательства.
