Пошаговое руководство по клонированию ISN для адаптации б/у DME MG1/MD1.
В этом руководстве подробно, на экспертном уровне, описана ручная замена индивидуального серийного номера (ISN) в современных ЭБУ Bosch MG1 и MD1 путём редактирования дампа EEPROM. Эта процедура необходима при замене ЭБУ двигателя автомобиля (DME) на б/у или донорский блок.
Отказ от ответственности: Это процедура с высоким риском, предназначенная только для опытных автотехников. Неправильное редактирование файла EEPROM может необратимо вывести ЭБУ из строя («окирпичить»). Перед любыми изменениями всегда создавайте несколько резервных копий исходных файлов. Все действия выполняете на свой риск.
Необходимые инструменты и файлы
- Программатор EEPROM, поддерживающий чтение и запись конкретной микросхемы памяти в вашем ЭБУ MG1/MD1.
- Профессиональный HEX-редактор (например, HxD, WinHex).
- Дамп EEPROM с ОРИГИНАЛЬНОГО (ORI) ЭБУ. Это самый важный файл.
- Дамп EEPROM с Б/У/ДОНОРСКОГО (USED) ЭБУ. Этот файл вы будете редактировать.
Этап 1: структура данных ISN в MG1/MD1
Прежде чем начать, нужно понять, как найти данные ISN в дампе EEPROM.

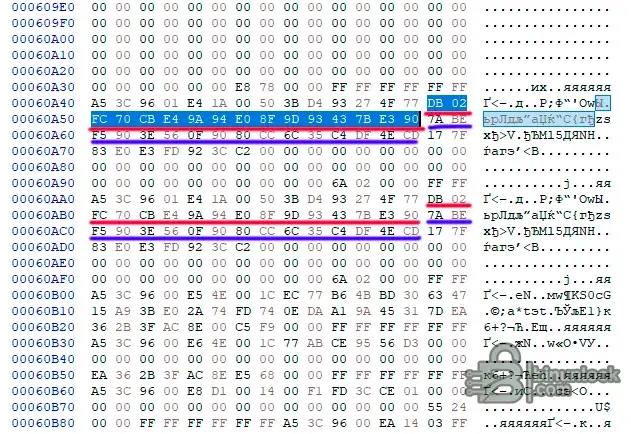

1. Состав ISN: Полный ISN состоит из двух основных частей, которые в программах для анализа часто выделены разными цветами:
- ISN EGS (синий): Данные безопасности, относящиеся к блоку управления коробкой передач.
- ISN DME (красный): Данные безопасности самого блока управления двигателем.
3. Как визуально найти ISN:
- Откройте дамп EEPROM в HEX-редакторе.
- Найдите два одинаковых блока по 32 байта (в большинстве HEX-редакторов они выглядят как 2 строки по 16 байт).
- Обычно эти блоки разделены несколькими другими строками данных.
- Не учитывайте блоки, заполненные `00 00 00...` или `FF FF FF...`: это пустые либо незаписанные области. Блок ISN будет содержать сложные, разнообразные шестнадцатеричные значения.
Этап 2: пошаговая процедура переноса ISN
Шаг 1: Считайте оба EEPROM
- Аккуратно считайте полный EEPROM как с оригинального ЭБУ, так и с б/у/донорского ЭБУ. Сохраните их отдельными файлами (например, `ORI.bin` и `USED.bin`).
- Откройте `ORI.bin` в HEX-редакторе. Просмотрите файл и найдите повторяющийся 32-байтный блок ISN, как описано в этапе 1. Это данные, которые нужно скопировать.
Шаг 3: Найдите ISN в Б/У дампе

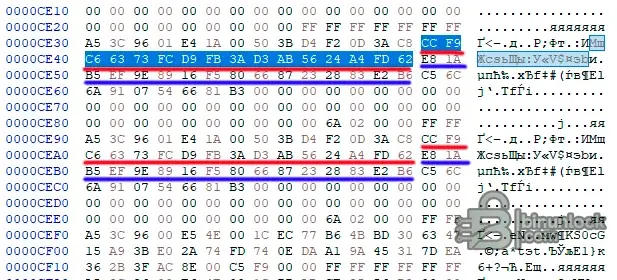

- Откройте `USED.bin` в HEX-редакторе. Найдите соответствующий 32-байтный блок ISN в этом файле. Это блок данных, который вы перезапишете.
Шаг 4: Выполните замену ISN

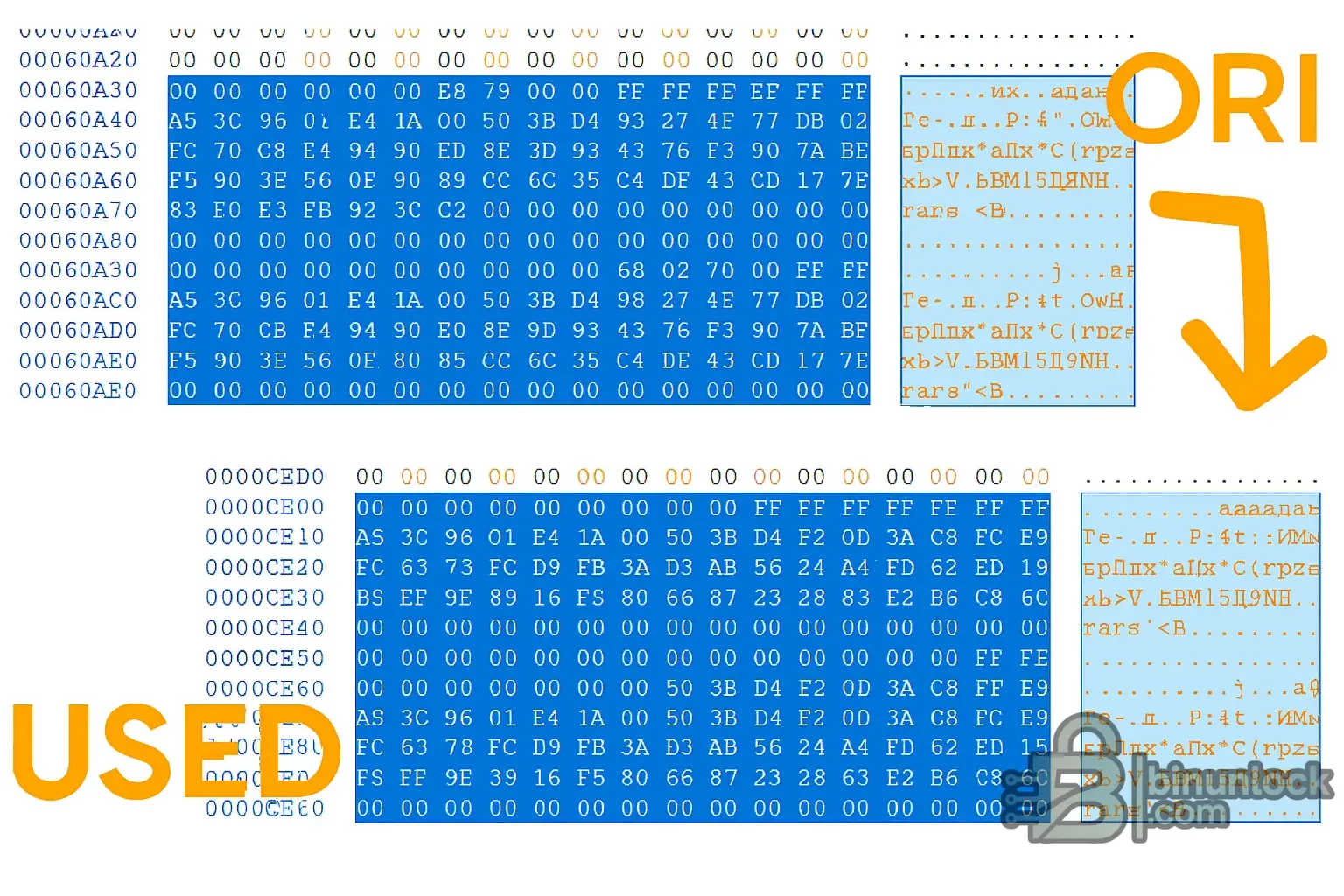

- Это самый важный шаг. Внимательно выделите весь повторяющийся блок данных ISN (обе 32-байтные части) из файла `ORI.bin`.
- Скопируйте эти данные.
- Перейдите к файлу `USED.bin` и перезапишите существующий блок данных ISN данными, которые только что скопировали из оригинального файла.
- Совет: Будьте предельно внимательны к смещению и выравниванию. В некоторых случаях для полной совместимости может потребоваться скопировать дополнительную строку данных «вверх-вниз». Внимательно смотрите на окружающую структуру данных. Не делайте «безумных» движений и не стройте догадок.
Шаг 5: Сохраните и запишите обратно
- Сохраните изменённый файл `USED.bin`. Рекомендуется сохранить его под новым именем, например `USED_mod.bin`, оставив исходный файл как резервную копию.
- Запишите изменённые данные EEPROM обратно в б/у/донорский ЭБУ с помощью программатора.
Этап 3: Завершение работ в автомобиле
1. Установите изменённый донорский ЭБУ обратно в автомобиль.
2. Подключитесь через E-Sys и выполните «перепрошивку» (обновление ПО) и «кодирование» ЭБУ.
3. Сотрите все коды неисправностей. Теперь автомобиль должен нормально запускаться и работать с адаптированным ЭБУ.
Готово! Поздравляем, вы успешно заменили ISN.
