Renault Master III — электросхемы и документация по разъёмам

Этот пакет представляет собой комплект офлайн-документации по электропроводке и электрооборудованию Renault Master III. В нём используется локальный индекс start.html, а также системные PDF-файлы и листы с подробными схемами разъёмов для диагностики, поиска цепей и ремонта электрооборудования.



В архив входят пакеты критериев автомобилей, определённые по названиям папок:

• Renault Master III 2016 (F62 - M9T702), 2.3 DCI 100KW, PF6, O389
• Renault Master III 2017 (F62 - M9T704), 2.3 DCI 96KW, PF6, O389
• Renault Master III 2018 (U62 - M9T706), 2.3 DCI 125KW - 170HP, PF6, OQNG

Документация организована по папкам систем. Обычно в них входят разделы «Противоугонная система», «Сборка осей», «Разъёмы», «Системы помощи водителю», «Массовые соединения», «Распределение электроэнергии», «Проверка двигателя», «Предохранители и реле», «Схема жгутов», «Приборы на панели», «Комфорт салона», «Безопасность салона», «Специальное оборудование», «Проверка трансмиссии», а также «Освещение и сигнализация». В некоторых пакетах также есть папки CAN network и дополнительные сетевые разделы.

Основные возможности​#

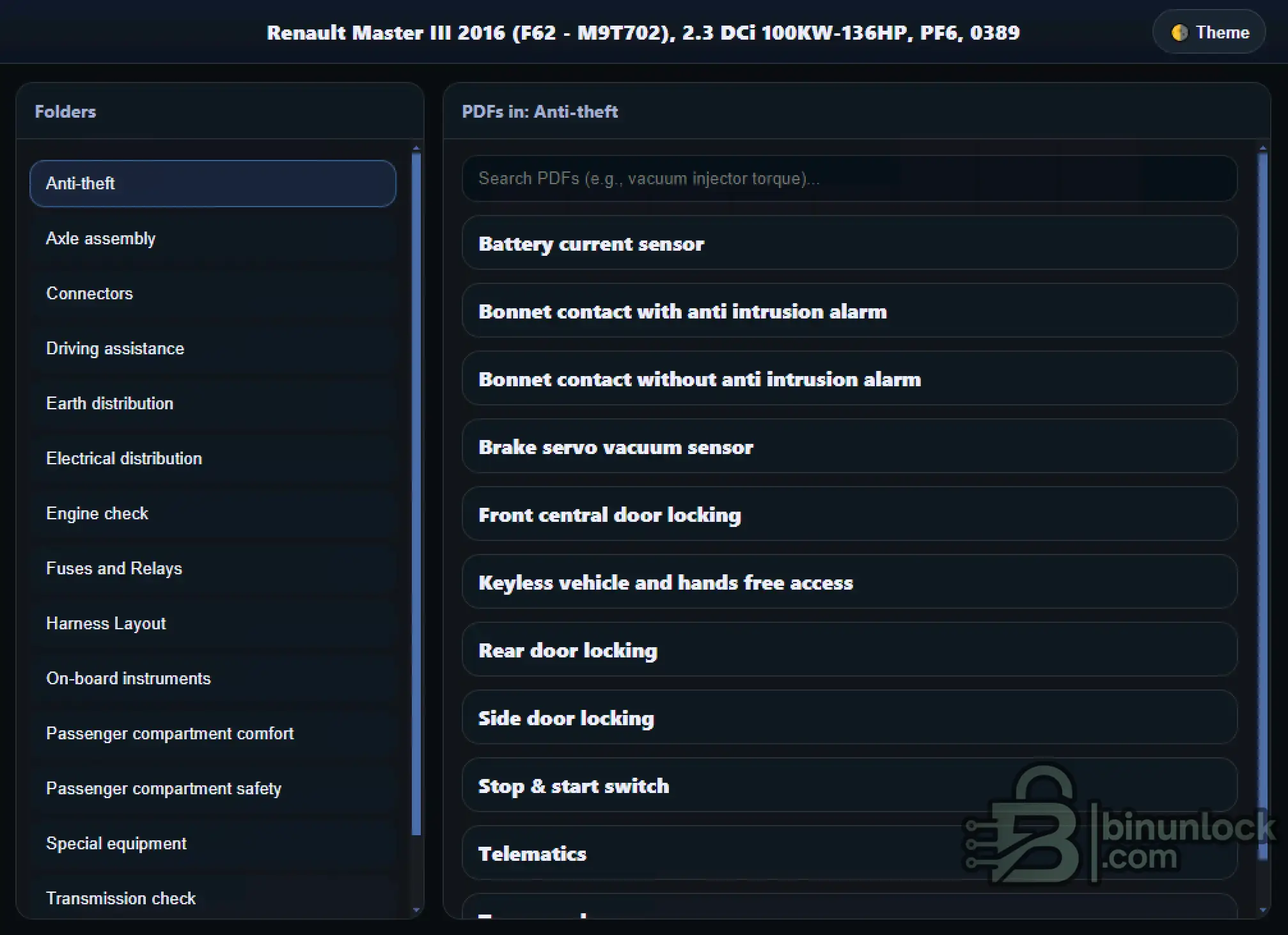

• Офлайн-лаунчер start.html для быстрого просмотра по папкам систем
• Подробные PDF-файлы разъёмов для ECU, блоков предохранителей, UCH, блоков ABS или ESP и связанных модулей
• Разделы по распределению электроэнергии, включая цепи зарядки аккумулятора, защиту и коммутационные блоки, а также релейные блоки
• PDF-файлы с расположением жгутов для проверки прокладки и идентификации разъёмов
• PDF-файлы по проверке двигателя для цепей запуска, впрыска, предпускового подогрева, охлаждения и связанных датчиков
• PDF-файлы Visibility and signalling для цепей освещения и органов управления водителя

Содержимое пакета​#

Общий список содержимого архива:

• Пакет 2016: start.html, Technical criteria.pdf, и папки систем в разделе "Renault Master III 2016 (F62 - M9T702), 2.3 DCI 100KW, PF6, O389\"
• Пакет 2017: start.html, Technical criteria.pdf, и папки систем в разделе "Renault Master III 2017 - (F62 - M9T704), 2.3 DCI, 96KW, PF6, O389\"
• Пакет 2018: start.html, Technical criteria.pdf, и папки систем в разделе "Renault Master III 2018 - (U62 - M9T706), 2.3 DCI 125KW - 170HP, PF6, OQNG\"

Для точного построчного списка всех путей к файлам и названий PDF из манифеста архива используйте прикреплённый список файлов.

Примечания по совместимости​#

• Этот ресурс построен на основе критериев. Всегда сопоставляйте точный код платформы Master III, код двигателя, год выпуска и уровень комплектации, используя Technical criteria.pdf в соответствующем пакете.
• Опции и рыночные версии могут влиять на электропроводку, распиновку разъёмов, распределение предохранителей и наличие модулей.
• Наличие сетевых модулей и систем, зависящих от опций, таких как бесключевой доступ, телематика, навигация и помощь водителю, зависит от автомобиля и версии прошивки.
• Перед ремонтом сверяйте виды разъёмов, нумерацию контактов и обозначения цепей с жгутом автомобиля и оригинальными номерами деталей производителя.

Базовое использование​#

• Распакуйте архив и сохраните исходную структуру папок.
• Откройте папку нужного пакета, соответствующую критериям вашего автомобиля, затем откройте start.html в современном браузере.
• Выберите папку нужной системы, затем откройте соответствующий PDF и связанные файлы с подробностями по разъёмам.
• Используйте поиск в PDF, чтобы найти название компонента, ECU reference, блок предохранителей или ключевое слово цепи.
• Соблюдайте правила безопасности при работе с подушками безопасности, сильноточными цепями и диагностикой при подключённом аккумуляторе.

Операционные системы​#

• Любая ОС с современным веб-браузером для запуска start.html и программой для чтения PDF-документов
• Windows, macOS и Linux подходят для офлайн-просмотра и использования в мастерской

Минимальные системные требования​#

• CPU: 1 ГГц или выше
• RAM: минимум 2 ГБ, рекомендуется 4 ГБ
• Хранилище: рекомендуется 2 ГБ свободного места для распаковки и локальной индексации поиска
• Сеть: для офлайн-использования не требуется
• Права администратора: требуются только в том случае, если система ограничивает распаковку архивов или доступ к локальным файлам
