VAG IMMO2/IMMO3 VDO Dashboard EEPROM Editors — два сопутствующих приложения для Windows для работы с поддерживаемыми дампами приборных панелей VDO Volkswagen Group. Интерфейс предоставляет данные об идентификаторе иммобилайзера, байтах ключей и количестве адаптированных ключей, а также VIN, SKC, номере детали, ROM ID, пробеге, кодировке, языке, характеристических кривых, подсветке и межсервисных интервалах.
Это офлайн-редакторы EEPROM, а не инструменты OBD-диагностики или программирования ключей. Сначала необходимо правильно считать дамп панели подходящим оборудованием, а каждое поле следует интерпретировать с учётом точного поколения VDO и структуры памяти. Панель Golf IV/Bora на оригинальном скриншоте показана как пример интерфейса и не гарантирует поддержку всех приборных панелей.
Это офлайн-редакторы EEPROM, а не инструменты OBD-диагностики или программирования ключей. Сначала необходимо правильно считать дамп панели подходящим оборудованием, а каждое поле следует интерпретировать с учётом точного поколения VDO и структуры памяти. Панель Golf IV/Bora на оригинальном скриншоте показана как пример интерфейса и не гарантирует поддержку всех приборных панелей.
Для чего предназначен этот ресурс#
Используйте редакторы для авторизованного ремонта панели, переноса данных при замене, проверки конфигурации и восстановления известного дампа. Отдельные установщики для IMMO2 и IMMO3 позволяют осознанно выбрать нужное поколение, не применяя структуру IMMO3 к старой панели.Включённые функции#
- Открытие и редактирование поддерживаемых данных EEPROM VDO
- Просмотр ID иммобилайзера, байтов ключей и количества адаптированных ключей
- Импорт или экспорт поддерживаемых блоков данных иммобилайзера и ключей
- Просмотр и редактирование полей VIN, SKC, номера детали и кодировки там, где они доступны
- Просмотр данных одометра и межсервисных интервалов для законного ремонта
- Настройка поддерживаемых параметров языка MFD, звука предупреждений, подсветки и характеристических кривых
- Отдельные инструменты для поколений приборных панелей IMMO2 и IMMO3
Поддерживаемые автомобили, контроллеры и типы файлов#
- Отдельные приборные панели VAG VDO с распознанной структурой EEPROM IMMO2 или IMMO3

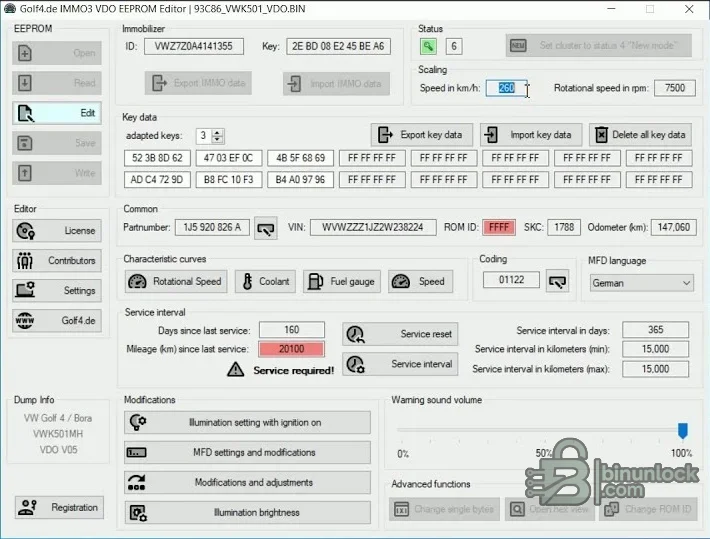

- На прилагаемом скриншоте показан пример панели VDO Golf IV/Bora
- Точная поддержка зависит от номера детали панели, поколения VDO, микросхемы памяти и размера дампа
- Поддержка MotoMeter, Magneti Marelli и более поздних структур виртуальных приборных панелей не заявлена
- Адаптация ключей и синхронизация с автомобилем могут по-прежнему требовать VCDS, ODIS или другого авторизованного диагностического инструмента
Содержимое пакета#
- Установщик IMMO2 VDO Editor, извлечённый из вложенного исходного ZIP-архива
- Установщик IMMO3 VDO Editor, извлечённый из вложенного исходного ZIP-архива
- Оригинальный скриншот редактора приборной панели
- Без примеров дампов, коллекции прошивок, программатора EEPROM и диагностического кабеля
Требования к системе, оборудованию и интерфейсу#
- ПК с Windows или изолированная виртуальная машина
- Программатор EEPROM, подходящий для микросхемы памяти приборной панели
- Два проверенных считывания EEPROM исходной приборной панели
- Точный номер детали панели и информация о платформе автомобиля
- Инструмент для бинарного сравнения и способ восстановить исходный дамп
- Авторизованное диагностическое оборудование для кодирования или адаптации ключей после ремонта
Рекомендуемый порядок работы в мастерской#
- Перед открытием файла определите точный автомобиль, маркировку ECU, номер оборудования, номер ПО и способ считывания.
- По возможности считайте контроллер дважды, сравните оба чтения и храните один нетронутый оригинал вне рабочей папки.
- Работайте с копией той же длины в байтах и с тем же типом сегмента, который ожидает выбранная функция.
- Сохраните результат под новым именем и сравните с оригиналом все изменённые области, прежде чем рассматривать запись.
- Проверьте обработку контрольной суммы программатором или подходящим независимым инструментом для точного семейства контроллеров.
- Используйте стабилизированное питание и заранее подготовленный, документированный путь стендового восстановления, boot-режима или recovery, если изменённый файл записывается в модуль.
- После установки выполните полную идентификацию, проверку кодов неисправностей и функциональную проверку, прежде чем возвращать автомобиль в эксплуатацию.
Ограничения совместимости и ответственное использование#
- Успешное открытие файла не доказывает поддержку его версии ПО или внутренней структуры.
- Полное считывание, считывание только калибровок, виртуальное считывание и реконструированный файл не взаимозаменяемы, если это прямо не указано в порядке работы.
- Приложение не определяет неизвестное оборудование, не выбирает правильный протокол программатора и не создаёт резервную копию для восстановления.
- Не записывайте результат при необъяснимом изменении размера, необычно широких изменениях или неудачной проверке контрольной суммы.
- Работы с иммобилайзером, идентификационными данными, системами выбросов и безопасности должны быть разрешены законом и иметь соответствующее разрешение для обслуживаемого автомобиля.
- Изменения одометра и иммобилайзера должны быть документированы и выполняться только там, где это законно.
Устранение неполадок#
- Файл отклонён: проверьте семейство контроллера, номер ПО, длину в байтах и то, ожидает ли инструмент данные EEPROM, flash или калибровки.
- Нет изменений: выбранная сигнатура или таблица может отсутствовать в этой версии ПО; не пытайтесь принудительно применить похожий профиль.
- Результат отличается во многих несвязанных областях: остановитесь, восстановите исходную рабочую копию и подтвердите формат входного файла.
- Программа не запускается: храните все поставляемые компоненты среды выполнения и активации вместе и попробуйте изолированную совместимую среду Windows.
- Модуль не выходит на связь после записи: используйте подготовленный метод восстановления и восстановите точный оригинал вместо дальнейшего редактирования.
