OSE Enhanced Flash — программатор ECU Holden Delco ALDL 1.51

OSE Enhanced Flash Tool — утилита для Windows, предназначенная для чтения и записи областей калибровок, бинарных данных, RAM и EEPROM через диагностическое подключение ALDL на поддерживаемых контроллерах двигателя Holden и GM Delco. Она рассчитана на старую австралийскую экосистему тюнинга Delco, где оператор работает с интерфейсом ALDL, кодом OSE или совместимой конфигурацией реального времени/NVRAM, а не с современным универсальным OBD-флешером.

Программа сочетает автоматическое определение контроллера с настраиваемыми ID устройств, таймингами последовательного порта, обработкой эха, контролем обмена на шине и ручной настройкой карты памяти. Это делает её полезной как для известной поддерживаемой конфигурации, так и для экспертной стендовой работы, когда точные диапазоны ROM, калибровок, RAM и EEPROM уже задокументированы.

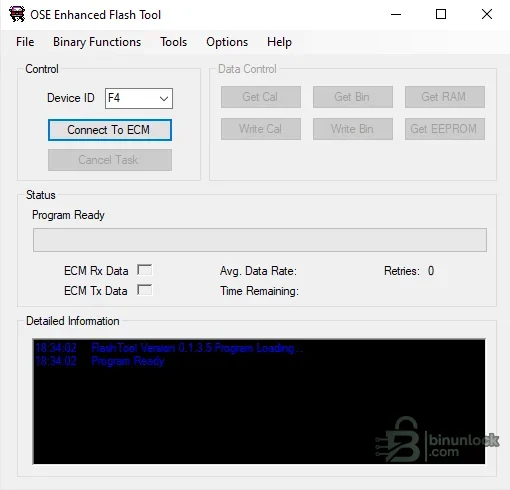

В пакет входят текущий основной исполняемый файл, устаревший исполняемый файл для сравнения и документ по интерфейсу GM ALDL. На прилагаемом превью показано реальное окно приложения в состоянии готовности до подключения контроллера.

Основные функции чтения и записи​#

После обнаружения контроллера инструмент включает только операции, поддерживаемые определением этого устройства. Основные элементы управления:

• Get Cal: считывает только настраиваемую область калибровок, а не полный образ прошивки
• Get Bin: считывает диапазон бинарных данных, заданный для обнаруженного контроллера
• Get RAM: сохраняет настроенную область энергозависимой памяти для анализа
• Get EEPROM: считывает область EEPROM на контроллерах, где она доступна
• Write Cal: записывает только область калибровок, в том числе при выборе совместимого полного бинарного файла в качестве входного
• Write Bin: записывает полный поддерживаемый диапазон бинарных данных и предназначена для обновления операционной системы, а не для обычного изменения таблиц

Неактивная кнопка означает, что подключённое определение не поддерживает эту операцию. Не стоит считать операцию доступной только потому, что пункт есть в меню.

Поддерживаемые семейства контроллеров и применяемость по автомобилям​#

Программное обеспечение разрабатывалось для связи с Delco ECM и PCM эпохи Holden Commodore по ALDL. В документации указаны следующие конфигурации:

• Контроллеры VR/VS с автоматической КПП: определения, обычно обозначаемые семействами кодов $11 и $58
• Контроллеры VR/VS с механической КПП: $12/OSE 12P и связанные конфигурации $5A
• PCM VS Ecotec: семейство $51 с отдельными диапазонами калибровок, RAM и EEPROM
• Применения VT 3.8-litre Ecotec: заявлена работа через корректно настроенный интерфейс ALDL на скорости 8192 бод
• Flash PCM Holden V6 VX, VU и VY: поддерживаются сценарии чтения данных калибровок, бинарных данных, RAM и EEPROM при совместимости конкретного PCM и настройки интерфейса
• OSE, Kalmaker и отдельные штатные устройства с поддержкой реального времени: доступны автоматическое обнаружение и настроенные ID устройств, но функции зависят от кода и оборудования

Это покрытие по контроллерам, а не гарантия того, что можно записать любой автомобиль с одной из этих эмблем. Сначала необходимо проверить двигатель, трансмиссию, сервисный номер PCM, код операционной системы, оборудование memcal/NVRAM, схему шины ALDL и конструкцию интерфейса. Более поздние контроллеры GM на базе CAN не относятся к обычному процессу работы по ALDL.

Требования к memcal, NVRAM и flash-памяти​#

Для ECM или PCM на базе memcal запись данных калибровок требует подходящей замены NVRAM с загруженным кодом, поддерживающим запись, например калибровкой OSE. Стандартный стираемый ультрафиолетом EPROM нельзя перезаписать в схеме только потому, что приложение может связываться с контроллером.

Интерфейс передачи данных должен поддерживать обмен ALDL контроллера. Автомобили с портом ALDL на 8192 бод могут использовать совместимый USB/последовательный интерфейс; для ранних ECM на 160 бод требуется соответствующее оборудование, обеспечивающее более высокоскоростной канал передачи данных. Входящий в комплект документ GM ALDL сохранён в качестве технической справки, однако перед подключением следует проверить схему подключения и полярность интерфейса применительно к конкретному оборудованию.

С PCM на флеш-памяти требуется особая осторожность, поскольку неудачная запись полного бинарного файла может оставить контроллер без связи. Перед включением любой операции записи наладьте стабильный процесс чтения и подготовьте оборудование для восстановления.

Документированные карты памяти​#

В эталонных настройках автора указаны следующие распространённые начальные значения:

• VR/VS с автоматической КПП: ROM 0000–FFFF, калибровка 6000–8FFF, RAM 0000–08FF и EEPROM 0E00–0FFF
• VR/VS с механической КПП: ROM 8000–FFFF, калибровка 8000–8FFF и RAM 0000–01FF; указанный ECM не имеет отдельной области EEPROM
• VS Ecotec: ROM 0000–FFFF, калибровка 2000–5FFF, RAM 0000–1FFF и EEPROM 0E00–0FFF

Эти значения являются справочными определениями, а не универсальными настройками. Ввод неверной карты может привести к неполному чтению или обращению к неправильной области при записи. Используйте проверенное определение устройства и сверяйте размер и содержимое результата с независимой документацией.

Важное ограничение PCM объёмом 128 КиБ​#

PCM VS Ecotec и более поздние PCM объёмом 128 КиБ используют переключение банков. Документированный путь через флеш-инструмент обращается к банку 1, первым 64 КиБ, поэтому Get Bin не обязательно создаёт полный образ контроллера объёмом 128 КиБ. Это ограничение критично при сравнении файлов или планировании клонирования.

Не называйте результат объёмом 64 КиБ полной резервной копией, пока не подтвердите определение контроллера и поведение банков. При планировании восстановления получите проверенное полное чтение методом, который гарантированно охватывает все банки.

Миграция калибровки OSE​#

Инструмент включает процесс миграции данных старых калибровок OSE 12P. Он может сравнить старую структуру с новым определением и выявить добавленные таблицы или скаляры, а также те, у которых изменилось разрешение. Пустые или изменённые области всё равно требуют ручной проверки специалистом, который понимает калибровку.

Миграция рассчитана на файлы калибровок. Миграция полного бинарного файла не устанавливает автоматически более новую операционную систему. Более безопасный порядок работы: перенести и сохранить калибровку, загрузить её в контроллер, уже работающий с нужной совместимой операционной системой, а затем считать получившийся бинарный файл для проверки.

Настройки интерфейса и связи​#

На экране Preferences сохраняются выбранная комбинация автомобиля/интерфейса и COM-порт. В расширенных настройках доступны:

• Идентификаторы устройств ECM и BCM
• Подавление служебного обмена BCM и ECM
• Определение heartbeat в VX и более поздних версиях по документированному кадру шины
• Обработка эха интерфейса или автоматическое определение эха
• Время ожидания тишины, число повторных попыток и тайм-аут COM
• Автоматическая высокоскоростная связь с переходом на обычную скорость
• Выбор типов контроллеров для обнаружения и идентификации
• Проверка файла перед записью

Высокоскоростной режим может ускорить чтение и запись, если код контроллера его поддерживает. В автоматическом режиме программа переходит на резервный вариант при чрезмерном количестве ошибок. Проверку файла перед записью следует оставить включённой: её отключение убирает важную защиту от несовместимого бинарного файла.

Системные требования​#

• ПК с Windows и поддержкой 32-битных приложений; в 64-битной Windows её обеспечивает WOW64
• Microsoft .NET Framework 3.5, включённый в компонентах Windows
• Надёжный USB-последовательный или специализированный интерфейс ALDL, подходящий для целевой скорости обмена и уровня электрических сигналов
• Корректно установленный драйвер виртуального COM-порта
• Для включения устаревшего компонента .NET или настройки работы последовательного устройства может потребоваться доступ администратора
• Для приложения и обычных файлов чтения достаточно процессора от 1 ГГц, 1 ГБ ОЗУ и 100 МБ свободного места
• Стабильный источник питания автомобиля или стендовый источник 12–14 В, подходящий для программирования ECU
• Двоичный редактор, например TunerPro, а также правильный файл определений, если будут изменяться таблицы калибровки

Приложение использовалось на современных 64-битных Windows через устаревшую платформу, однако совместимость зависит от USB-драйвера. Вместо обычного повседневного ПК лучше использовать отдельный офлайн-ноутбук для мастерской либо виртуальную машину Windows с контролируемой передачей USB-устройств.

Безопасный порядок первого чтения​#

1. Определите точный номер детали ECM/PCM, сервисный номер, код операционной системы и конфигурацию memcal/NVRAM.
2. Убедитесь, что интерфейс ALDL использует правильный пин автомобиля, уровень сигнала и скорость обмена.
3. Подключите стабилизированный источник питания и отключите спящий режим, заставку экрана и энергосбережение USB.
4. Выберите подходящий профиль автомобиля/интерфейса и COM-порт.
5. Используйте Connect to ECM и подтвердите обнаруженное устройство перед запуском любых операций с данными.
6. Сначала выполните Get Cal или поддерживаемую операцию чтения; не начинайте с Write Bin.
7. Повторите чтение не менее двух раз и сравните хеши побайтно.
8. Храните одну проверенную оригинальную копию отдельно от рабочей папки.
9. Только после этого просматривайте или редактируйте копию с правильным файлом определений.

Двоичные данные конкретного автомобиля могут содержать сведения о безопасности или идентификации. Перед публичной публикацией файла или скриншота удалите VIN, байты безопасности и данные владельца.

Безопасный порядок записи калибровки​#

1. Убедитесь, что контроллер оснащён записываемым оборудованием или представляет собой документированно поддерживаемый flash PCM.
2. Используйте файл калибровки, соответствующий точной версии операционной системы и разметке памяти.
3. Не отключайте проверку файла.
4. Убедитесь, что повторные чтения завершаются без ошибок связи.
5. Для обычных изменений тюнинга предпочтительно используйте Write Cal; Write Bin оставьте для документированного обновления операционной системы.
6. Во время записи не перемещайте интерфейс, не выключайте и не включайте зажигание, не запускайте двигатель и не допускайте перехода ноутбука в спящий режим.
7. После программирования считайте калибровку обратно и сравните её с целевым файлом.
8. Держите под рукой программатор EPROM/NVRAM или документированный способ восстановления на столе.

Успешное подключение не доказывает безопасность полной записи. Если Get Bin сообщает об ошибках, автор отдельно предупреждает не использовать Write Bin, пока канал связи не будет обеспечивать чистые повторные чтения.

Содержимое пакета​#

Очищенный архив содержит основной исполняемый файл Windows, устаревшую сборку для сравнения со старыми определениями и развёрнутый документ по интерфейсу GM ALDL. Избыточный вложенный RAR заменён его проверенным содержимым, поэтому каждый рабочий файл доступен напрямую.

Исходный архив и вложенный архив успешно прошли полные проверки целостности и распаковки. Оба исполняемых файла — нативные программы x86, статически проверенные и без цифровой подписи. При подготовке пакета они не запускались, поскольку в исходнике был предоставлен подлинный скриншот интерфейса.

Устранение неполадок​#

• Контроллер не обнаружен: проверьте COM-порт, состояние зажигания, подключение интерфейса, ID устройства и выбранный профиль автомобиля.
• Приложение получает кадры, но не может подключиться: установите обработку эха в Auto Detect и проверьте полярность интерфейса и настройки драйвера.
• Чтение прерывается или содержит ошибки: снизьте скорость, увеличьте значения повторных попыток/тайм-аута, отключите энергосбережение USB и проверьте помехи на шине.
• Курсор ведёт себя как последовательная мышь: Windows могла ошибочно определить входящие данные ALDL как указательное устройство; перед логированием отключите обнаружение затронутой последовательной мыши.
• Get Bin возвращает только 64 KiB с PCM объёмом 128 KiB: это документированное ограничение банка 1, а не полная резервная копия.
• Элементы управления записью остаются отключёнными: обнаруженное устройство или загруженный код не заявляют поддержку этой операции. Не обходите эту проверку.
• В перенесённой калибровке есть пустые области: проверьте таблицы/скаляры, у которых изменилась структура, и заполните их по правильному определению перед загрузкой.
• Программа не запускается: включите .NET Framework 3.5 и проверьте поддержку 32-битных приложений.
• Защитное ПО блокирует исполняемый файл: оставьте его в карантине, пока не будут проверены его закреплённый хеш и результаты независимого сканирования; неподписанные старые инструменты запускайте только в изолированной среде.

Ограничения и заметки для мастерской​#

• Это специализированный инструмент Holden/GM Delco ALDL, а не универсальный флешер OBD-II или CAN
• Одних названий автомобилей недостаточно для проверки совместимости; поддержку определяют аппаратная часть контроллера и семейство кода
• Некоторые чтения охватывают только банк или область памяти, а не всё физическое устройство
• Возможность записи зависит от аппаратной части NVRAM/flash и совместимого кода контроллера
• Запись полного бинарного дампа несёт реальный риск восстановления и должна быть сначала проверена на столе
• Поставляемые исполняемые файлы — неподписанные устаревшие 32-битные бинарные файлы x86
• Никогда не публикуйте ECU-дампы или логи без удаления данных владельца/безопасности
