Nissan DataScan II — пакет диагностики и настройки ECU 2.53

Nissan DataScan II — диагностический комплекс для Windows и настройки ECU автомобилей Nissan и Infiniti, использующих протокол Consult II / DDL2 по диагностической K-line. Поддерживает идентификацию модулей, параметры в реальном времени, графики, логирование, работу с DTC / кодами ошибок, а также отдельные активные тесты и регулировки, если подключённый блок управления их поддерживает.

Поддерживаемые автомобили, ECU и файлы​#

Разработчик указывает основной диапазон автомобилей примерно за 2001–2008 годы. В документации приведены примеры: 350Z Z33, Almera N16 и Tino V10, Altima L31, Frontier D40, Maxima A33/A34/J31, Micra K11/K12, Murano Z50, Note E11, Pathfinder R50, Primera P11/P12, Pulsar N16, Quest и Sentra SE-R. Среди поддерживаемых модулей могут быть ECM, BCM, TCM, ABS, SRS и дизельный ECM, однако некоторые модули в том же автомобиле могут использовать DDL1 или CAN и поэтому останутся недоступными.

• Модули Nissan/Infiniti Consult II DDL2, работающие по K-line через совместимый 16-контактный адаптер.
• Бензиновые и отдельные дизельные ECM, а также BCM, TCM, ABS и SRS, если модуль использует поддерживаемый протокол.
• Активные тесты и регулировки для конкретного автомобиля — только если они реализованы в целевом ECU.

Функции​#

• Чтение информации блока управления и DTC / кодов ошибок.

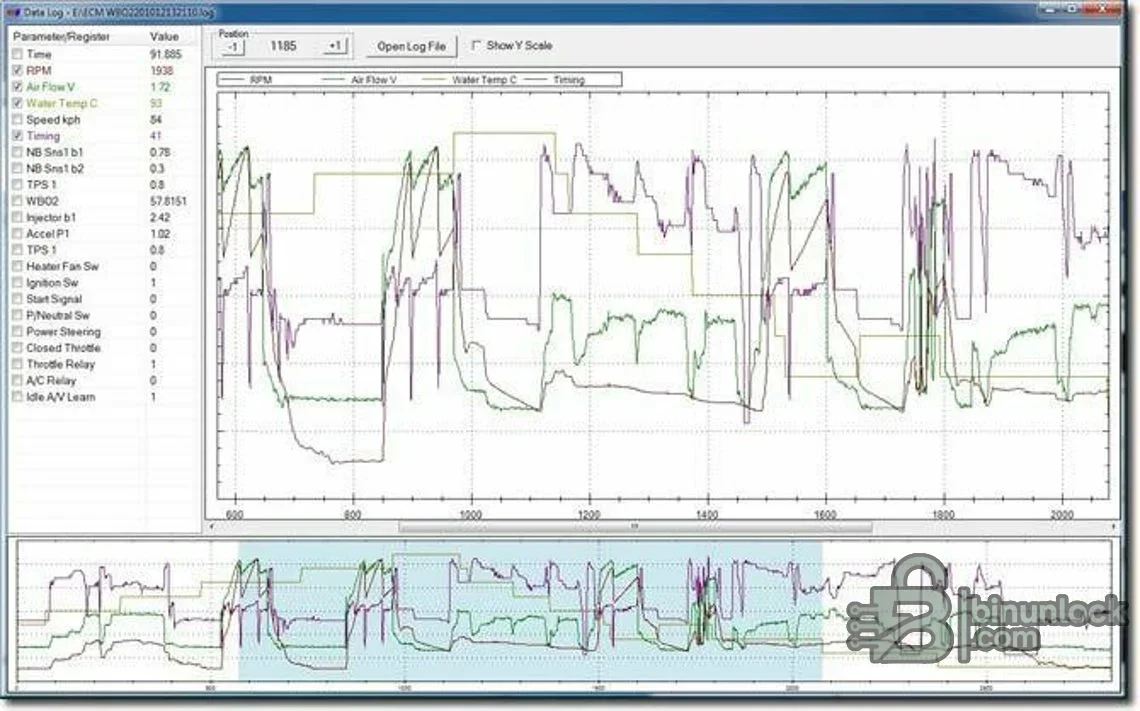

• Отображение параметров двигателя и датчиков в списках и многоканальных графиках.
• Запись данных в CSV, воспроизведение записи и анализ предыдущего сеанса.
• Запуск поддерживаемых активных тестов и регулировок, например процедур, связанных с холостым ходом, если ECU это позволяет.
• Использование английской или русской документации, входящей в комплект.

Системные и аппаратные требования​#

• ПК с Windows; официальное ПО работает только под Windows.
• Совместимый USB-интерфейс Consult II K-line/DDL2 и стабильный COM-порт.
• Подходящий драйвер CH341 или PL2303 при использовании кабеля на этом чипсете; в архиве отдельно организованы оба семейства драйверов.
• Стабильное питание от зажигания/аккумулятора и соблюдение корректной сервисной процедуры Nissan для любых регулировок или активных тестов.

Рекомендуемый порядок работы​#

1. Убедитесь, что целевой модуль автомобиля использует DDL2, а не DDL1 или CAN.
2. Установите подходящий драйвер кабеля, выберите COM-порт и начните с идентификации ECU.
3. Сохраните DTC / коды ошибок и базовый лог перед очисткой памяти или запуском регулировок.
4. Выполняйте активные тесты только в безопасных условиях и проверьте итоговые параметры холостого хода, дросселя и наличие ошибок.

Содержимое пакета​#

В пакете сохранены установщик приложения, файлы активации, PDF-руководства на английском и русском языках, а также отдельные наборы драйверов CH341/PL2303. Включено несколько устаревших установщиков; при подготовке ни один из них не запускался.

Важные ограничения​#

Не все Nissan, выпущенные в указанный период, используют DDL2, а протокол модулей может отличаться даже в одном автомобиле. ELM327 не заменяет необходимый интерфейс Consult II K-line в этом сценарии работы под Windows.
