Automotive Multi-Tool объединяет несколько небольших мастерских утилит в одном меню, а не позиционируется как универсальная диагностическая платформа. Входящие модули охватывают отдельные бинарные операции EDC15P, извлечение PIN EDC17, поиск Ford V-code, извлечение демо-файлов WinOLS, исправление файла Opel Insignia, конвертацию расстояний, захват экрана и расчёты, связанные с топливом.
У каждого модуля узкое назначение, и использовать их следует независимо друг от друга. Наличие кнопки не подтверждает поддержку каждой версии ПО ECU, приборной панели, магнитолы или автомобиля; для модулей, работающих с файлами, требуется ожидаемая бинарная структура, а калькуляторы по-прежнему зависят от правильных единиц измерения и исходных данных.
У каждого модуля узкое назначение, и использовать их следует независимо друг от друга. Наличие кнопки не подтверждает поддержку каждой версии ПО ECU, приборной панели, магнитолы или автомобиля; для модулей, работающих с файлами, требуется ожидаемая бинарная структура, а калькуляторы по-прежнему зависят от правильных единиц измерения и исходных данных.
Для чего предназначен этот ресурс#
Используйте этот пакет как набор утилит для небольших повторяющихся задач на столе, для которых иначе потребовались бы отдельные программы. Он наиболее полезен, когда специалист уже знает, какой модуль подходит для задачи, и может проверить результат по исходному файлу или надёжным мастерским данным.Входящие функции#
- EDC15P Операции с таблицей DTC с вводом кодов VAG

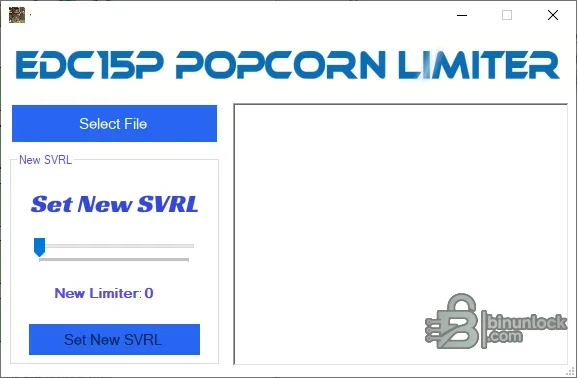

- EDC15P Расчёт отсечки по оборотам или отсечки с прострелами и изменение файла
- Извлечение файла MOD из поддерживаемого демо-проекта WinOLS
- Специализированная функция восстановления бинарного файла Opel Insignia
- Конвертация километров в мили и миль в километры
- Встроенный захват экрана для документирования рабочего процесса
- EDC17C19 и EDC17C59 извлечение PIN из поддерживаемого файла

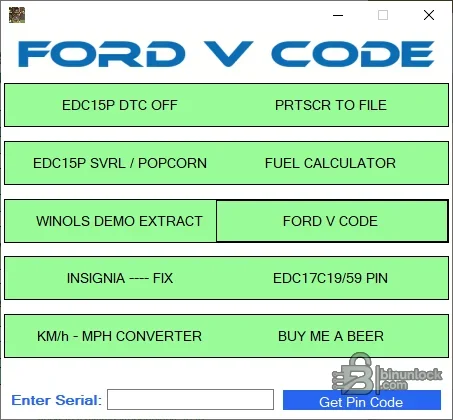

- Поиск Ford V-code по входящей базе данных

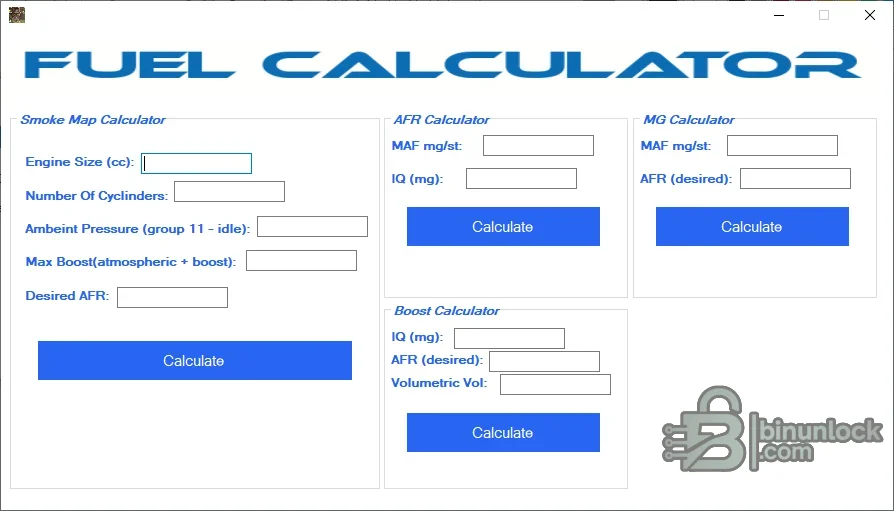

- Расчёты smoke-map, AFR, количества впрыска и наддува
Поддерживаемые автомобили, контроллеры и типы файлов#
- EDC15P функции работы с файлами ограничены распознанными внутренними структурами
- Модуль PIN прямо указывает EDC17C19 и EDC17C59
- Данные Ford V-code используют входящую базу данных и должны проверяться по серийному номеру магнитолы и сервисной процедуре
- Функция Insignia не содержит списка контроллеров или ПО
- Для топливных расчётов требуются правильные значения объёма двигателя, числа цилиндров, давления, расхода воздуха, количества впрыска, объёмного КПД и целевых единиц AFR
- Приложение не поддерживает OBD, J2534 или прямую связь с ECU
Содержимое пакета#
- Основное многофункциональное приложение для Windows
- Сопутствующая библиотека отображения/среды выполнения
- База данных Ford V-code, хранящаяся вместе с исполняемым файлом
- Девять оригинальных скриншотов с меню и отдельными модулями
- Без программатора ECU, диагностического интерфейса, базы калибровок и проводки для конкретных автомобилей
Требования к системе, оборудованию и интерфейсу#
- ПК с Windows или изолированная VM
- Точный файл ECU или проекта для выбранной бинарной функции
- Надёжные инструменты для бинарного сравнения и проверки контрольных сумм
- Корректные технические единицы и измеренные исходные данные для калькуляторов
- Разрешение на работы с PIN, иммобилайзером или радиокодом
- Программатор и возможность восстановления, если результат будет записываться в контроллер
Рекомендуемый порядок работы в мастерской#
- Выберите модуль в главном меню перед загрузкой любого файла
- Убедитесь, что название модуля соответствует семейству ECU или задаче
- Создайте копию исходного файла и работайте только с ней
- Для калькуляторов запишите все единицы измерения и источники данных до ввода значений
- Сравните результат с оригиналом или независимо рассчитанным значением
- Не используйте подряд несколько модулей, изменяющих файлы, без проверки результата после каждого шага
- Зафиксируйте выбранный модуль и итоговую проверку в записи по работе
Ограничения совместимости и ответственное использование#
- Успешное открытие файла не доказывает, что его версия ПО или внутренняя структура поддерживаются.
- Полное чтение, чтение только калибровок, виртуальное чтение и восстановленный файл не являются взаимозаменяемыми, если это прямо не указано в процессе работы.
- Программа не распознаёт неизвестное оборудование, не выбирает правильный протокол программатора и не создаёт резервную копию для восстановления.
- Не записывайте файл с необъяснимым изменением размера, необычно обширными правками или не пройденной проверкой checksum.
- Работы с иммобилайзером, идентификацией, выбросами и системами безопасности должны быть разрешены и законны для обслуживаемого автомобиля.
- Отдельные модули не используют общую базу данных автомобилей и не поддерживают автоматическое определение ECU.
Устранение неполадок#
- Файл отклонён: проверьте семейство контроллера, номер ПО, длину в байтах и то, ожидает ли инструмент данные EEPROM, flash или калибровок.
- Изменения не создаются: выбранная сигнатура или таблица может отсутствовать в этой версии ПО; не используйте принудительно похожий профиль.
- Файл на выходе отличается во многих несвязанных областях: остановитесь, восстановите исходную рабочую копию и проверьте формат входного файла.
- Программа не запускается: держите все поставляемые компоненты среды выполнения и активации вместе и попробуйте изолированную совместимую среду Windows.
- Модуль не выходит на связь после записи: используйте подготовленный способ восстановления и верните точный оригинал вместо дальнейших правок.
