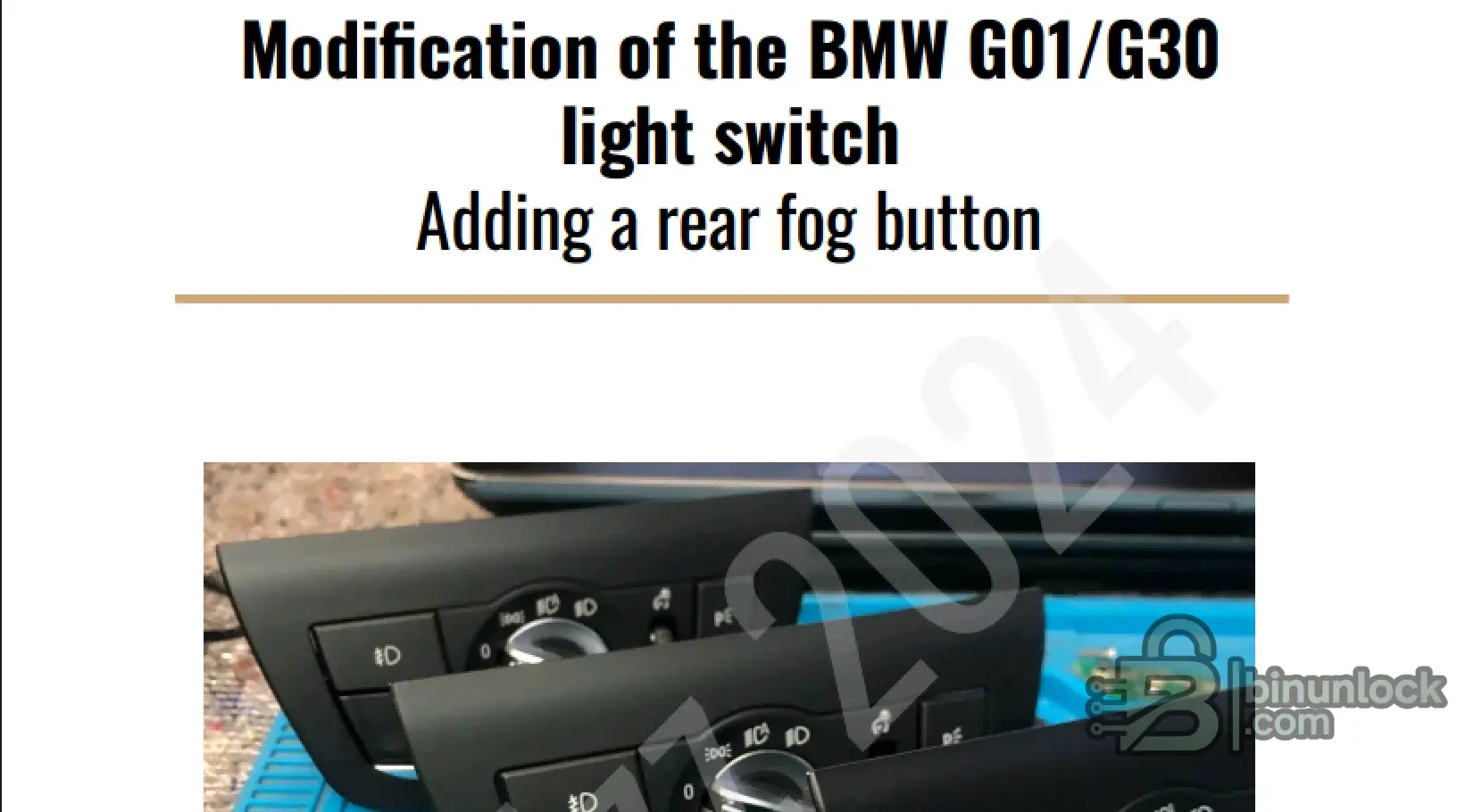

Пошаговое техническое руководство по добавлению кнопки задней противотуманной фары в блок света BMW G30 и G01 switches. Метод заменяет прошивку переключателя на версию ECE и дорабатывает механику кнопки, чтобы переключатель отправлял в автомобиль корректные LIN-сообщения.
Основные моменты
Содержимое пакета
Примечания по совместимости
Целевыми switches являются блоки BMW G30 и G01 с микроконтроллером Freescale S08EL16. В некоторых блоках для стабильного чтения или записи необходимо разорвать дорожку на PCB, а после программирования восстановить её. У разных ревизий переключателя есть механические отличия, поэтому объём подрезки для плавной работы кнопки задней противотуманной фары может отличаться. В switches для G20 и G05 установлен процессор Renesas R5F10AGEL, который во многих вариантах работы поддерживает только запись, поэтому считать исходные данные может быть невозможно. Доступность функций всегда зависит от аппаратной части модуля и прошивки автомобиля.
Основное использование
Операционные системы
Минимальные системные требования
Отказ от ответственности
Основные моменты
- Понятный порядок действий: от стендовой подготовки до проверки на автомобиле
- Используется плата переключателя семейства Freescale S08EL16, установленная во многих блоках G30 и G01
- Пример программирования с USBDM и стандартной S19-прошивкой
- Рекомендации по мягкому ходу кнопки, чтобы избежать заеданий и повторных неисправностей
- Стендовая проверка с BDC или FEM и питанием +12 В через предохранитель перед установкой
- Примечания по более новым G20 и G05 switches с процессорами Renesas
Содержимое пакета
- 9493734_NSW_NSL_SS08EL16_EPPFLASH.s19
- Как доработать блок света switch.pdf
- IMG_5604.mov
Примечания по совместимости
Целевыми switches являются блоки BMW G30 и G01 с микроконтроллером Freescale S08EL16. В некоторых блоках для стабильного чтения или записи необходимо разорвать дорожку на PCB, а после программирования восстановить её. У разных ревизий переключателя есть механические отличия, поэтому объём подрезки для плавной работы кнопки задней противотуманной фары может отличаться. В switches для G20 и G05 установлен процессор Renesas R5F10AGEL, который во многих вариантах работы поддерживает только запись, поэтому считать исходные данные может быть невозможно. Доступность функций всегда зависит от аппаратной части модуля и прошивки автомобиля.
Основное использование
- Считайте и сохраните резервную копию исходной прошивки переключателя поддерживаемым программатором, затем подтвердите ID устройства
- Загрузите предоставленный образ S19 и прошейте переключатель, затем восстановите все разорванные дорожки и защитите их
- Соберите переключатель и подгоните рамку и кнопку так, чтобы итоговый ход был мягким и без заеданий
- Проверьте переключатель на стенде с BDC или FEM, используя питание через предохранитель, и убедитесь в наличии LIN-ответов
- Установите переключатель в автомобиль, проверьте работу и очистите сохранённые DTC / коды ошибок
Операционные системы
- Windows 11 64 bit
- Windows 10 64 bit
- Windows 10 32 bit для устаревших драйверов программаторов при необходимости
Минимальные системные требования
- Двухъядерный процессор 2.0 GHz или быстрее
- ОЗУ: минимум 4 GB, рекомендуется 8 GB
- Накопитель: 1 GB свободного места для дампов и видео
- USB-порт для программатора и стабильный источник питания для стенда
- Для установки драйверов требуются права администратора
Отказ от ответственности
- Источник файлов. Всё программное обеспечение и материалы в этой публикации собраны из публичных и открытых источников в интернете. Мы не заявляем об авторстве или правах собственности.
- Хостинг файлов. Этот форум не размещает файлы. Все ссылки ведут на сторонние публичные облачные хранилища. Мы не несём ответственности за внешний контент.
- Ответственность пользователя. Программное обеспечение предоставляется только в образовательных целях и для ознакомления. Вы используете его на свой страх и риск. Авторы публикации и администрация форума не несут ответственности за любой ущерб.
