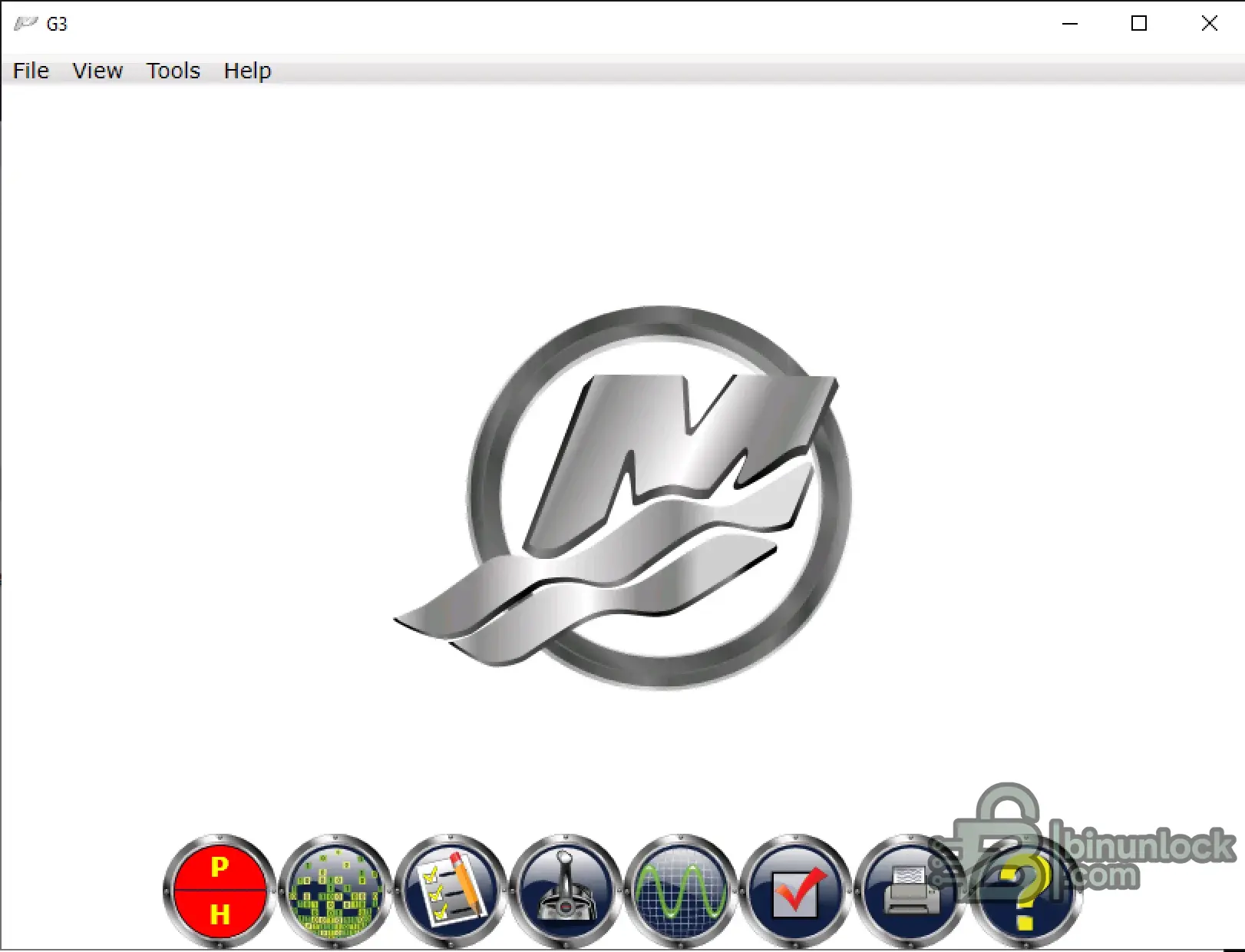

Mercury Computer Diagnostic System G3 (CDS G3) — сервисное приложение для ПК, предназначенное для диагностики CAN SmartCraft и настройки конфигурации поставки на поддерживаемых системах Mercury и MerCruiser. Программа используется для идентификации подключённых модулей, просмотра рабочих параметров и запуска поддерживаемых сервисных функций на системах, соответствующих требованиям к аппаратной части управления двигателем, модельному году и программному обеспечению.
Поддержка CDS G3 расширялась от релиза к релизу и для разных продуктовых линеек, поэтому точная доступность зависит от установленной версии, семейства подключённого модуля и проводки судна. Если программа не обнаруживает модули или не показывает подходящий eBOM, проверьте оконечную нагрузку сети SmartCraft, переходной жгут и соответствие целевой системы поддерживаемому перечню.
Поддержка CDS G3 расширялась от релиза к релизу и для разных продуктовых линеек, поэтому точная доступность зависит от установленной версии, семейства подключённого модуля и проводки судна. Если программа не обнаруживает модули или не показывает подходящий eBOM, проверьте оконечную нагрузку сети SmartCraft, переходной жгут и соответствие целевой системы поддерживаемому перечню.
Основные возможности#

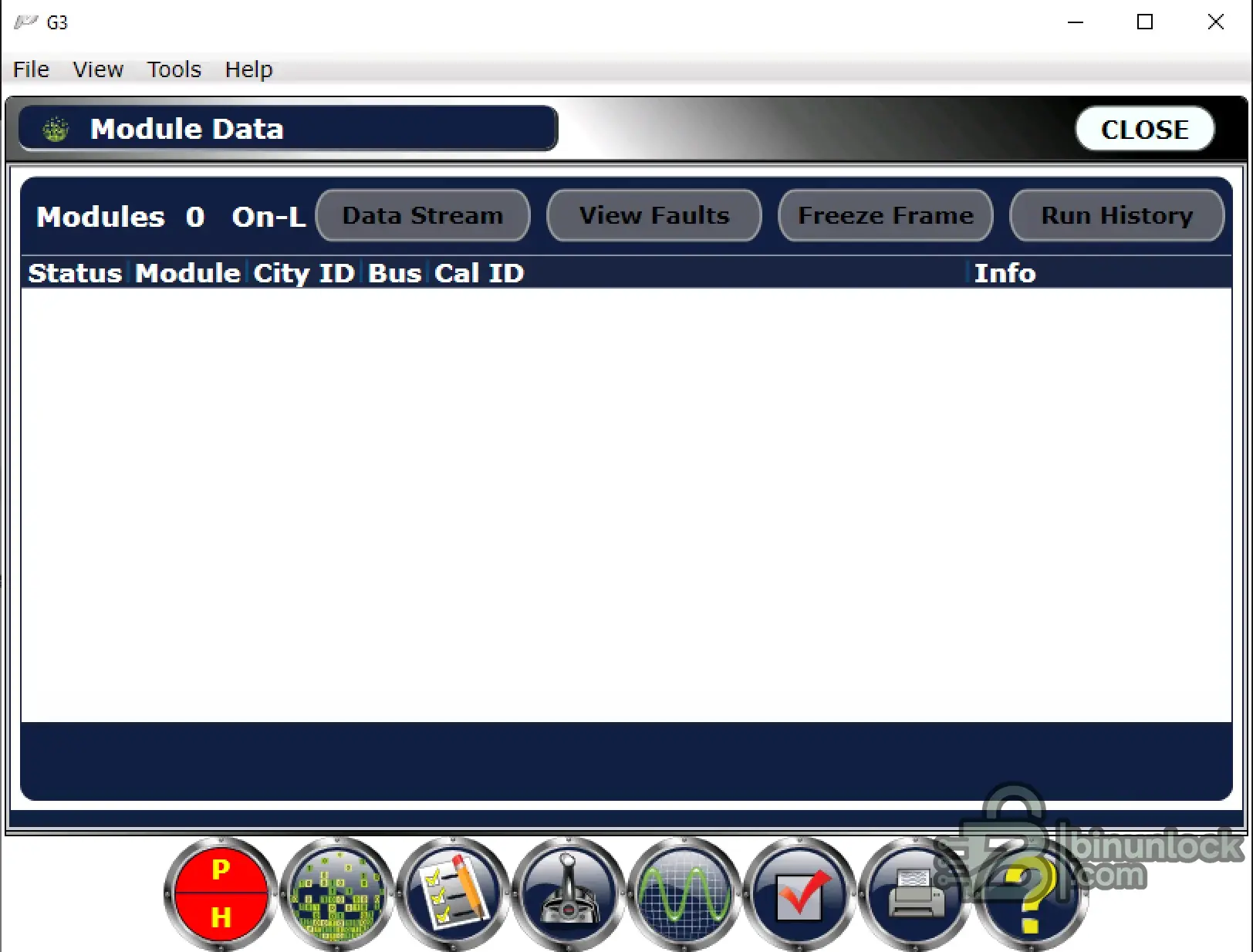

- Просмотр идентификационных данных модуля с ключевыми ID и страницами поддерживаемых систем
- Рабочий процесс просмотра неисправностей с отчётами по стоп-кадру и истории запусков в поддерживаемых релизах
- Мониторинг параметров в реальном времени с функциями записи и экспорта, добавленными в ранних обновлениях v1.x

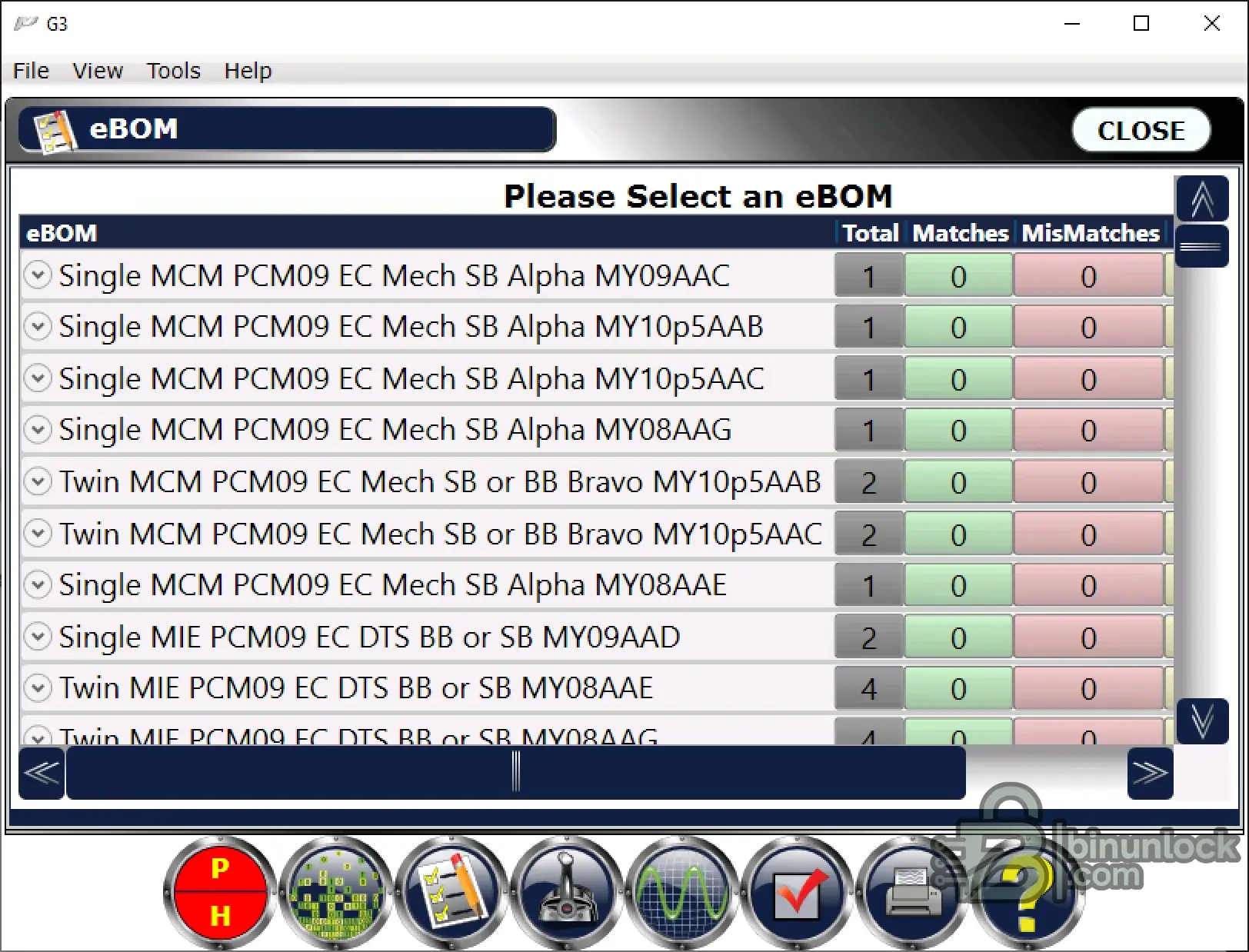

- Рабочий процесс выбора eBOM для пакетов на базе PCM и настроенных вариантов

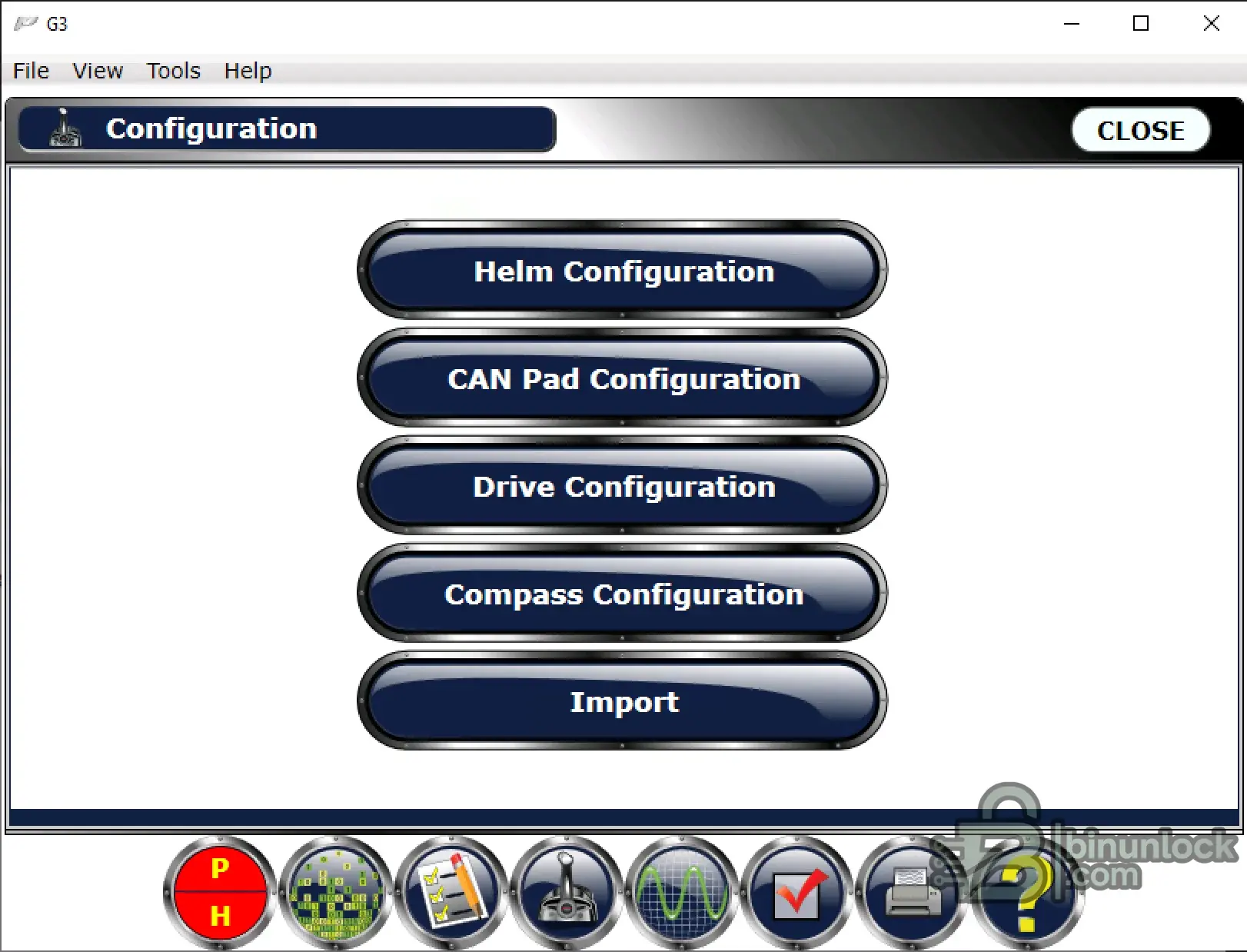

- Страницы конфигурации для поста управления, CAN-панели, привода и компаса в поддерживаемых установках

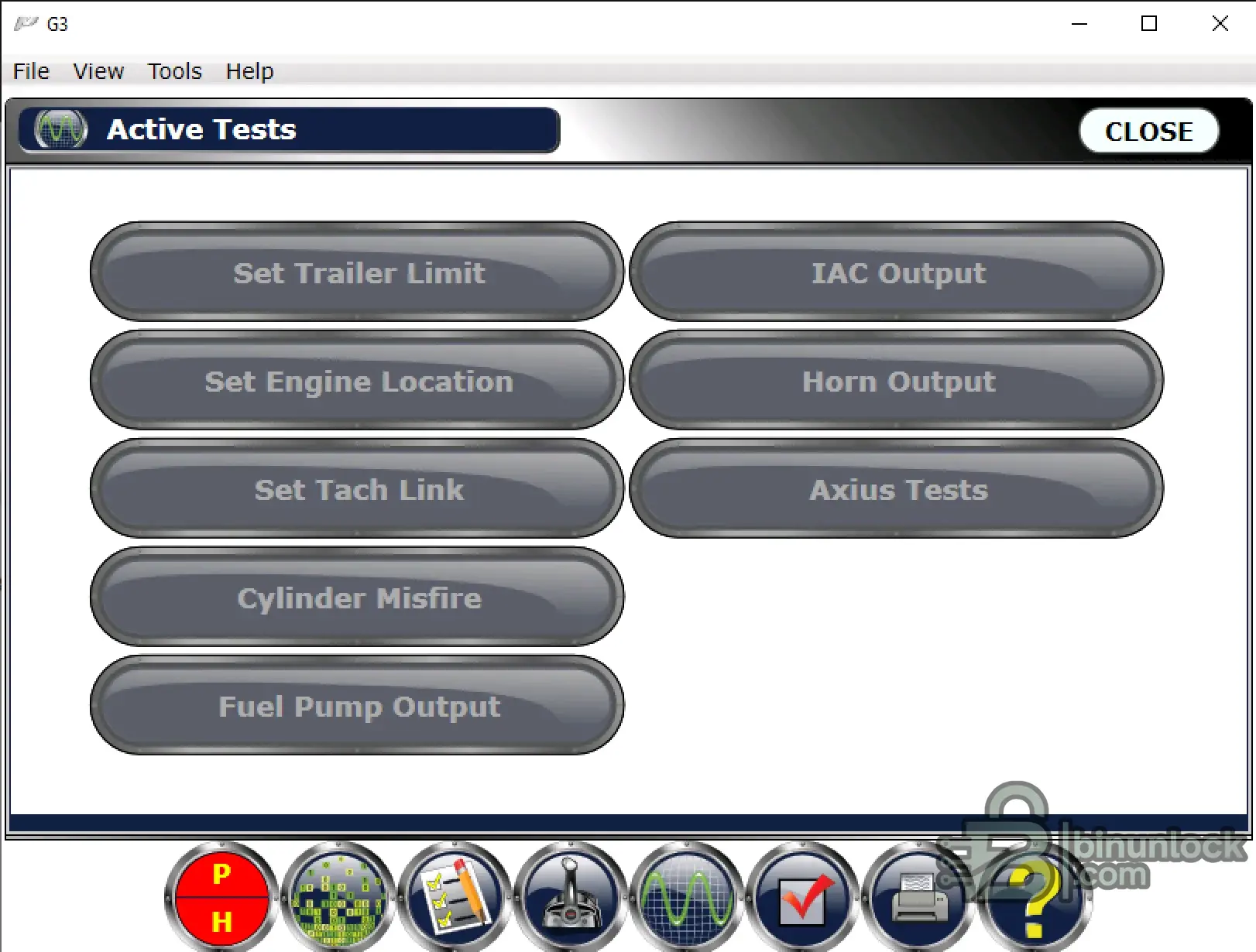

- Экран активных тестов для поддерживаемых выходов и проверок исполнительных механизмов, если функция доступна
Состав пакета#
Код:
ISSetupPrerequisites
0x0409.ini
autorun.inf
Data1.cab
G3.ico
G3_V1.2_win32.msi
setup.exe
Setup.ini
WindowsInstaller-KB893803-x86.exeПримечания по совместимости#
- Общие сведения: В сервисной документации Mercury CDS G3 описывается как автономная диагностическая программа для отдельных двигателей и систем джойстикового управления Mercury. Доступность зависит от семейства продукции, поколения модуля управления и прошивки.
- Пример поддержки в ранней версии v1.x: В сервисном бюллетене Mercury Marine для CDS G3 v1.3 модели Mercury Racing Sterndrive 1100 и 1350 указаны как поддерживаемые в рамках этого релиза.
- Пример расширенной поддержки в v1.5: В сервисном бюллетене для CDS G3 v1.5 указаны системы MerCruiser Axius, двигатели MerCruiser ECT, 30–60 HP FourStroke EFI (серийный номер 1C104424 и выше), 150 EFI FourStroke, Mercury Racing Sterndrive 520, 565, 1100, 1350, а также Joystick Piloting for Outboard и Mercury Zeus Pod Systems.
- Пример широкого обновления поддержки 2018 года: В сервисном бюллетене для CDS G3 2018 указаны Joystick Piloting for Outboard для подвесных двигателей, Verado, несколько диапазонов FourStroke EFI, диапазоны Two Stroke EFI и OptiMax, системы MerCruiser Axius и Joystick Piloting, двигатели MerCruiser ECT, а также несколько групп двигателей Non-ECT и MPI, Mercury Diesel DTS и Zeus Pod Systems, Mercury Racing DSI OptiMax и Sterndrive 520, 540, 565, 1100, 1350, 1650.
Важно: Для практического подтверждения используйте список обнаруженных в приложении модулей и меню eBOM. Если работаете с конкретным семейством двигателей, сопоставляйте данные по модельному году, типу ECM и типу порта SmartCraft.
Основные шаги#
- Установите CDS G3 с правами администратора и выполните необходимые предварительные требования, указанные установщиком.
- Подключите диагностический интерфейс SmartCraft и подходящий переходной CAN-жгут в соответствии с разводкой судна.
- Включите систему и перед началом диагностики убедитесь, что индикаторы CAN-связи работают.
- При появлении запроса выберите подходящий eBOM, затем откройте Module Data или параметры в реальном времени, чтобы проверить обнаружение модуля.
- Используйте View Faults, Freeze Frame, Run History и поддерживаемые Active Tests только после подтверждения стабильной связи.
Операционные системы#
- В бюллетене CDS G3 v1.3 указана Windows XP Professional SP3; рекомендуется Windows 7 Professional.
- В бюллетене CDS G3 v1.5 указана Windows 7 Professional или Windows 8 Professional.
- В бюллетене CDS G3 2018 указаны Windows 7 SP1, Windows 8.1 и Windows 10; также отмечено, что программа не работает на Windows XP, Windows Vista или Windows 8.0.
Минимальные системные требования#
- Процессор: 1.2 ГГц или выше, класс Pentium
- ОЗУ: минимум 2 ГБ, рекомендуется 4 ГБ или больше
- Накопитель: рекомендуется 120 ГБ свободного места на диске
- Сеть: Wi-Fi или Ethernet для регистрации и обновлений, если применимо
- Порты: USB 2.0 для диагностического интерфейса; в зависимости от конфигурации допускается использование концентратора
- Права администратора: требуются для установки и обновлений
Отказ от ответственности#
- Без размещения файлов: эта публикация является справочным материалом и не содержит бинарных файлов, прошивок или лицензионных ключей.
- Без инструкций по обходу защиты: мы не предоставляем способы обхода лицензирования, аутентификации или защиты.
- Лицензирование: используйте программу только при наличии действующего разрешения производителя и соблюдайте применимое лицензионное соглашение и местное законодательство.
- Безопасность: неправильная диагностика или конфигурация может повредить компоненты или повлиять на безопасность эксплуатации. Все действия выполняются на ваш страх и риск.
- Товарные знаки: все названия продуктов и товарные знаки принадлежат соответствующим владельцам.
