Mercedes-Benz ECU Renew Tool — офлайн-редактор дампов для подготовки отдельных бывших в употреблении блоков управления двигателем к законной замене и последующей персонализации автомобиля. Он открывает считанный EEPROM, flash или MCU из поддерживаемого контроллера Bosch или Siemens, применяет шаблон обнуления для конкретного контроллера и сохраняет изменённый файл, который можно записать обратно внешним программатором.
Обнуление дампа само по себе не привязывает ECU к автомобилю. Сначала мастерская должна точно идентифицировать блок управления и сделать его резервную копию, проверить отредактированный файл, безопасно записать его, а затем выполнить соответствующую процедуру первичного запуска или персонализации Mercedes-Benz с совместимым диагностическим оборудованием. Оригинальный дамп необходимо сохранить для восстановления.
Приложение работает с файлами. Оно не считывает ECU через OBD, не прошивает контроллер, не рассчитывает ключи и не выполняет привязку иммобилайзера. Его задача ограничена созданием обнулённой рабочей копии из совместимого исходного дампа.
Часто встречающиеся автомобили — бензиновые платформы Mercedes конца 1990-х и 2000-х годов: C-Class, E-Class, S-Class, CLK, CLS, SL, SLK, ML, GL и G-Class с системами управления эпохи M111, M112, M113, M271, M272 или M273. Эти соответствия по моделям приведены только для ориентира. Mercedes использовал несколько поколений ECU в рамках одного кузова и семейства двигателей, поэтому совместимость следует определять по номеру Bosch/Siemens и типу памяти, а не по названию модели.
Эти позиции обычно связаны с дизельными системами эпохи OM611, OM612, OM613, OM646 и OM628, используемыми в C-Class, E-Class, S-Class, M-Class и лёгком коммерческом транспорте. Номера A в меню недостаточно для идентификации каждого физического ECU. Проверьте полный номер детали Mercedes, номер Bosch, расположение разъёмов, код двигателя и исходную диагностическую идентификацию.
Не переименовывайте дамп другой памяти, чтобы он выглядел совместимым. Размер файла, устройство хранения и семейство ЭБУ должны совпадать. Если ЭБУ содержит и flash, и EEPROM, используйте тип данных, явно запрошенный в меню.
Донорский ЭБУ также должен быть совместим с автомобилем по оборудованию и ПО. Сброс не может исправить несовместимый выходной каскад, протокол связи или калибровку.
Если повторные чтения различаются, остановитесь. Алгоритм сброса не может восстановить повреждённый или неправильно организованный исходный дамп.
В старых процедурах часто упоминаются STAR/DAS; для более поздних платформ могут потребоваться Xentry и онлайн-процедуры либо процедуры с авторизацией безопасности. Правильный процесс зависит от кузова, поколения системы допуска к запуску и диагностического доступа.
Схема не заменяет проверку наклейки ECU и нумерации разъёма. Распиновка может отличаться в зависимости от ревизии железа. Используйте источник питания с ограничением тока, перед подачей питания убедитесь в наличии массы и никогда не подавайте напряжение аккумулятора на неизвестный контакт.
Входящий в комплект исполняемый файл не подписан и не содержит встроенных метаданных версии PE. Он был статически проверен и не запускался при упаковке, так как имелся подлинный скриншот из исходного архива. Перед использованием ещё раз просканируйте пакет в собственной изолированной среде.
Исходный RAR прошёл полную проверку и точное извлечение. Пересобранный зашифрованный 7z был независимо протестирован и повторно распакован, а все восемь файлов публикации сверены с закреплённым перечнем чистого содержимого.
Обнуление дампа само по себе не привязывает ECU к автомобилю. Сначала мастерская должна точно идентифицировать блок управления и сделать его резервную копию, проверить отредактированный файл, безопасно записать его, а затем выполнить соответствующую процедуру первичного запуска или персонализации Mercedes-Benz с совместимым диагностическим оборудованием. Оригинальный дамп необходимо сохранить для восстановления.
Что означает обнуление ECU#
Используемый ECU двигателя Mercedes обычно содержит данные, привязанные к конкретному автомобилю: идентификационные данные, данные авторизации запуска и адаптации. Операция обнуления или подготовки к повторной привязке изменяет отдельные поля, чтобы блок управления мог перейти в состояние инициализации, подходящее для авторизованной установки в другой совместимый автомобиль.Приложение работает с файлами. Оно не считывает ECU через OBD, не прошивает контроллер, не рассчитывает ключи и не выполняет привязку иммобилайзера. Его задача ограничена созданием обнулённой рабочей копии из совместимого исходного дампа.

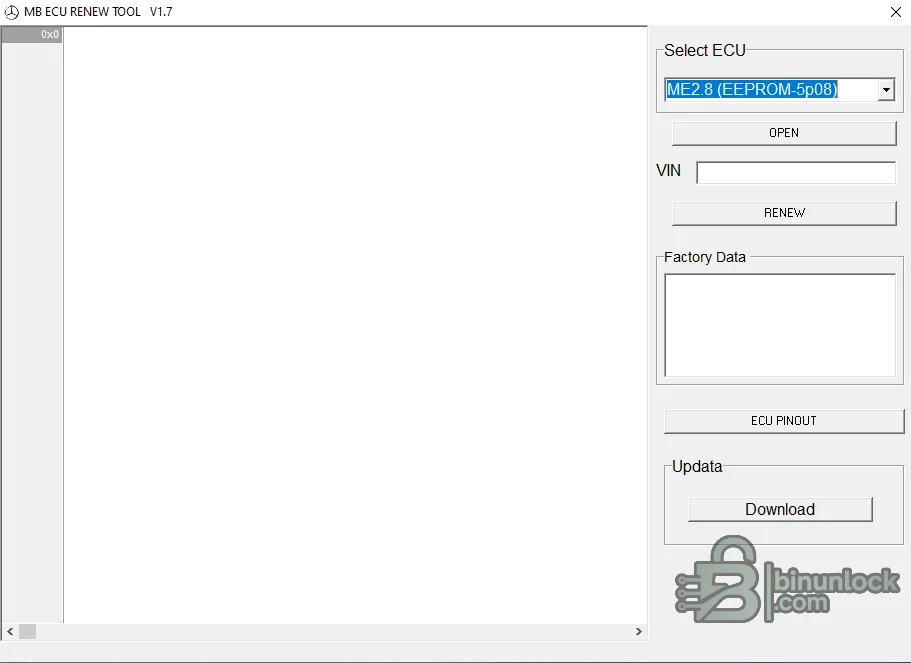

- Входные данные: проверенный дамп EEPROM, flash или MCU, считанный с целевого ECU
- Выбор: точный ECU и профиль памяти, указанные в программе
- Необязательное поле идентификации: работа с VIN, если она поддерживается этим профилем
- Выходные данные: обнулённый файл, сохранённый для внешнего сравнения и программирования
- Финальный этап на автомобиле: персонализация, кодирование и адаптация по корректной диагностической процедуре Mercedes
Поддерживаемые семейства бензиновых ECU#
Опубликованная матрица поддержки и схемы, включённые в программу, охватывают следующие группы бензиновых контроллеров:- Bosch ME2.0 / ME2.1: решения на базе MCU HC11E9
- Bosch ME2.7 и ME2.8: профили с данными EEPROM семейства 5P08
- Bosch ME9.7: отдельные профили для считываний flash M58B и EEPROM 95080
- Siemens SIM4 LE: варианты A111 и A000 с flash 29F400
- Siemens SIM4LKE: приложение A271 с flash 29F800
- MR1: профиль на базе MCU HC11E9
Часто встречающиеся автомобили — бензиновые платформы Mercedes конца 1990-х и 2000-х годов: C-Class, E-Class, S-Class, CLK, CLS, SL, SLK, ML, GL и G-Class с системами управления эпохи M111, M112, M113, M271, M272 или M273. Эти соответствия по моделям приведены только для ориентира. Mercedes использовал несколько поколений ECU в рамках одного кузова и семейства двигателей, поэтому совместимость следует определять по номеру Bosch/Siemens и типу памяти, а не по названию модели.
Поддерживаемые профили EDC15дизельных ECU#
Список дизельных профилей содержит профили Mercedes CDI/EDC15, определяемые по применению и типу памяти:- A613 CDI: EEPROM 5P80
- A646 CDI: варианты EEPROM 5P80, 5P160 и 5P320
- A000 CDI: EEPROM 5P320
- A612 CDI: EEPROM 5P80
- A022 CDI: EEPROM 5P80
- A024 CDI: EEPROM 5P80
- A628 CDI: EEPROM 5P80 и отдельный профиль CAT 25C080
Эти позиции обычно связаны с дизельными системами эпохи OM611, OM612, OM613, OM646 и OM628, используемыми в C-Class, E-Class, S-Class, M-Class и лёгком коммерческом транспорте. Номера A в меню недостаточно для идентификации каждого физического ECU. Проверьте полный номер детали Mercedes, номер Bosch, расположение разъёмов, код двигателя и исходную диагностическую идентификацию.
Типы памяти и необходимые чтения#
Правильный источник данных зависит от выбранного ЭБУ:- 5P08/5P80, 5P160 и 5P320: семейства последовательной EEPROM, используемые несколькими профилями Bosch ME и CDI
- 95080 / 25C080: данные SPI EEPROM, используемые определёнными профилями ME9.7 и A628
- HC11E9: внутренние данные MCU для профилей ME2.0/MR1
- 29F400 / 29F800: образы параллельной flash-памяти, используемые профилями Siemens SIM4 LE и SIM4LKE
- M58B: данные flash-памяти, используемые одной из веток ME9.7
Не переименовывайте дамп другой памяти, чтобы он выглядел совместимым. Размер файла, устройство хранения и семейство ЭБУ должны совпадать. Если ЭБУ содержит и flash, и EEPROM, используйте тип данных, явно запрошенный в меню.
Контрольный список идентификации автомобиля и ЭБУ#
Перед снятием или чтением блока запишите:- VIN, серию кузова, модельный год и код двигателя
- Номер детали ЭБУ Mercedes-Benz и статус оборудования/ПО
- Номер производителя Bosch или Siemens
- Количество разъёмов и тип корпуса
- Поколение системы допуска к запуску и установленный тип EIS/EZS
- Является ли ЭБУ оригинальным, б/у, клонированным или ранее модифицированным
- Устройство памяти и точный размер дампа, требуемый выбранным профилем
- Полное диагностическое сканирование до ремонта и текущее состояние кодировок/адаптаций
Донорский ЭБУ также должен быть совместим с автомобилем по оборудованию и ПО. Сброс не может исправить несовместимый выходной каскад, протокол связи или калибровку.
Безопасная подготовка дампа#
- Снимите ЭБУ или подключите его на столе, используя правильную техническую документацию и ограничение тока.
- Считайте требуемую EEPROM, flash или MCU подходящим программатором.
- Сделайте как минимум два независимых чтения и сравните их побайтно.
- Сохраните нетронутый оригинал в двух защищённых местах с идентификаторами ЭБУ.
- Перед открытием копии в программе для сброса подтвердите размер файла и организацию памяти.
- Выберите точную ветку блока и проверьте все поля заводских данных, отображаемые приложением.
- Применяйте операцию сброса к рабочей копии, а не к единственному оригиналу.
- Сохраните результат под новым именем файла и сравните с оригиналом все изменённые области.
Если повторные чтения различаются, остановитесь. Алгоритм сброса не может восстановить повреждённый или неправильно организованный исходный дамп.
Процесс записи и персонализации#
После независимой проверки результата:- Запрограммируйте обновлённый файл с правильным напряжением, организацией устройства и включённой проверкой.
- После программирования повторно считайте память и сравните её с целевым результатом.
- Соберите или подключите ЭБУ обратно, не нарушая фиксацию разъёмов и соединения масс.
- Подключите стабилизированную поддержку аккумулятора автомобиля.
- Используйте авторизованное диагностическое оборудование Mercedes для выполнения первоначального запуска ЭБУ, персонализации и кодирования варианта по необходимости.
- Проверьте допуск к запуску, VIN, кодировки, запуск двигателя и связь со всеми связанными модулями.
- Удаляйте только ошибки, объясняемые ремонтом, правильно выполните цикл автомобиля и завершите финальным диагностическим сканированием.
В старых процедурах часто упоминаются STAR/DAS; для более поздних платформ могут потребоваться Xentry и онлайн-процедуры либо процедуры с авторизацией безопасности. Правильный процесс зависит от кузова, поколения системы допуска к запуску и диагностического доступа.
Схемы подключения на столе#

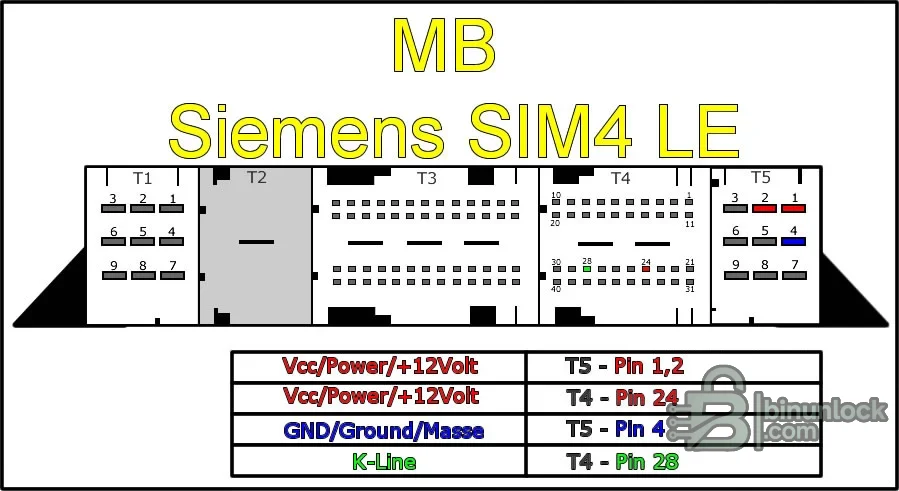

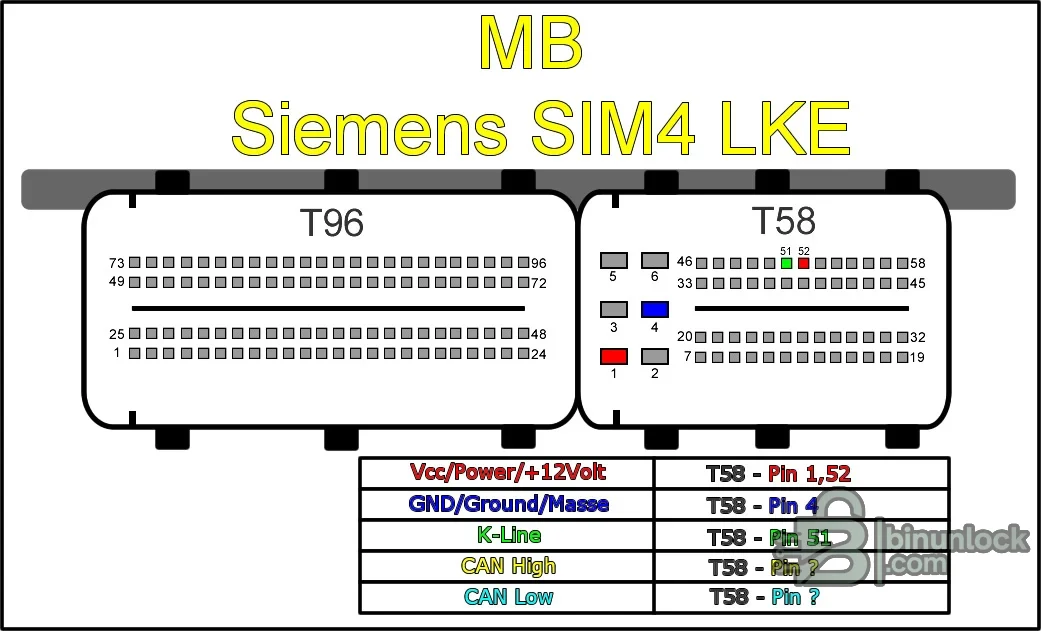

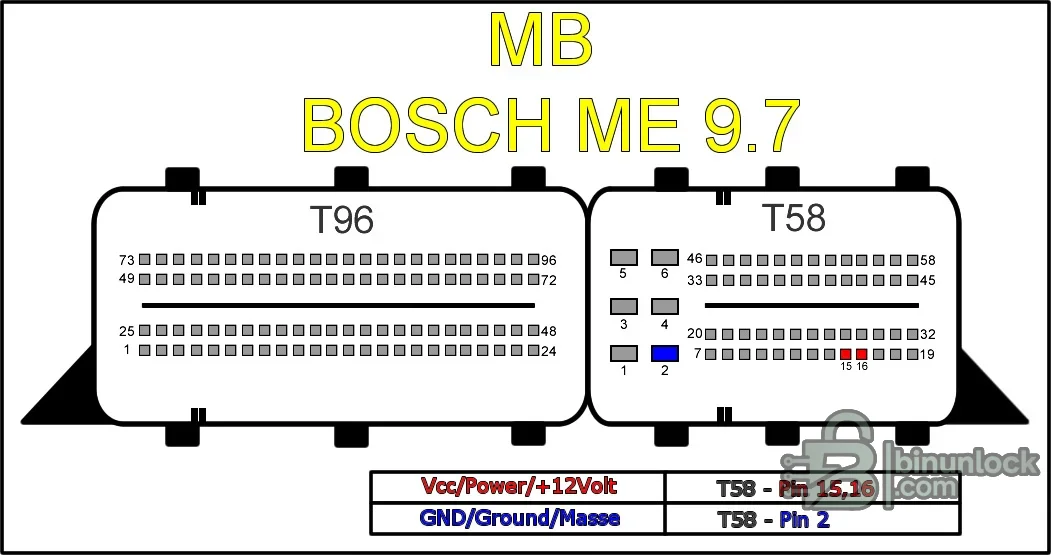

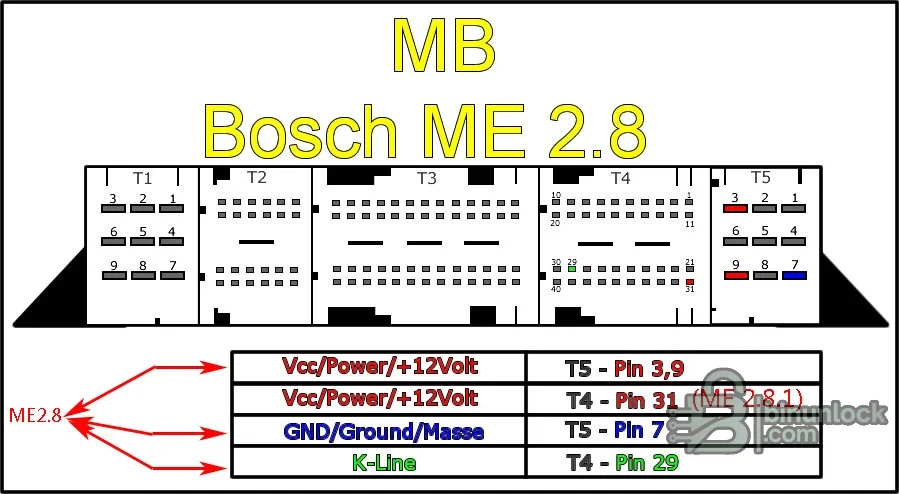

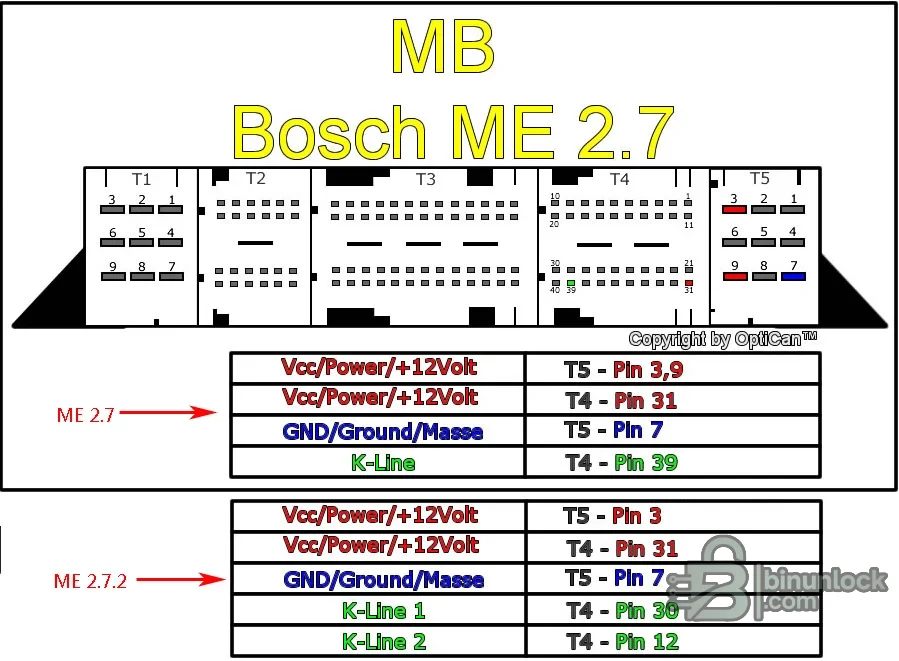

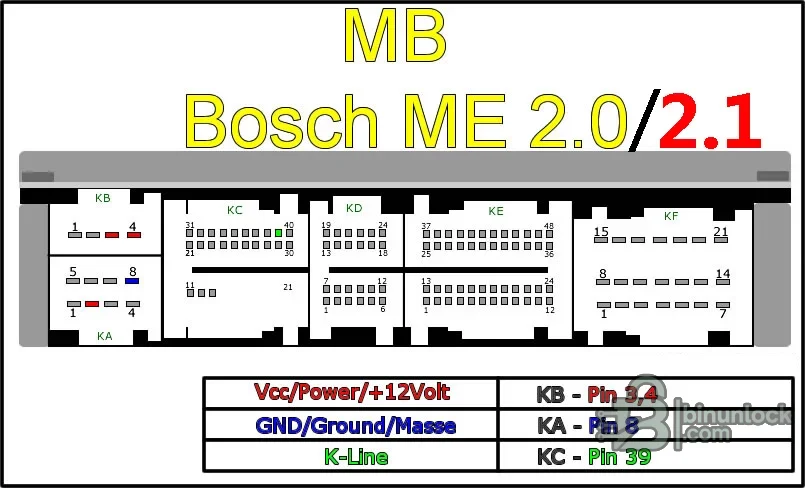

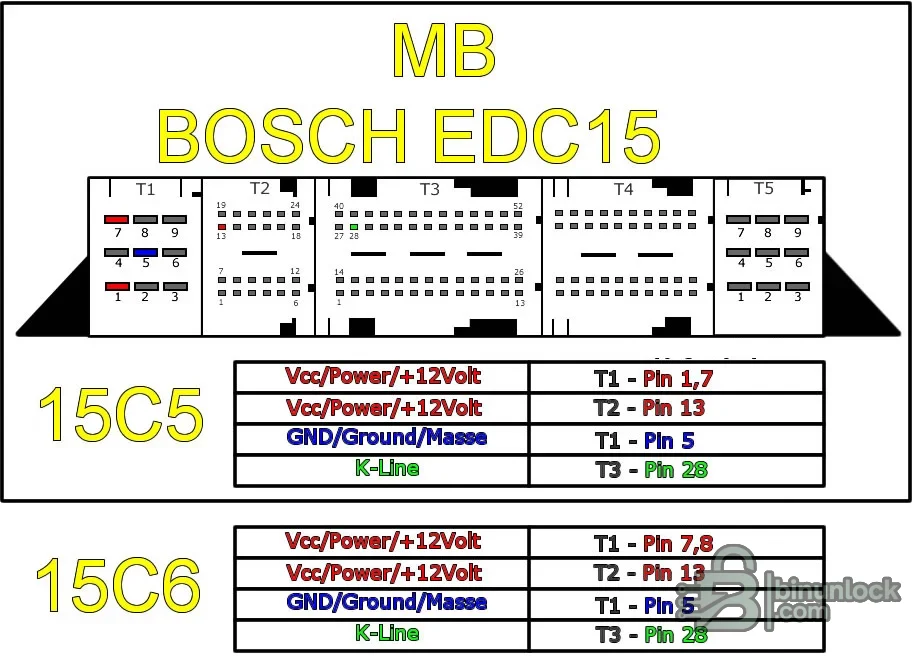

В очищенном пакете сохранены семь справочных схем для разъёмов Bosch EDC15, ME2.0/2.1, ME2.7/2.7.2, ME2.8, ME9.7, Siemens SIM4 LE и SIM4LKE. На них указаны питание, масса и доступные контакты K-line или CAN для показанного варианта разъёма.Схема не заменяет проверку наклейки ECU и нумерации разъёма. Распиновка может отличаться в зависимости от ревизии железа. Используйте источник питания с ограничением тока, перед подачей питания убедитесь в наличии массы и никогда не подавайте напряжение аккумулятора на неизвестный контакт.
Системные требования#
- ПК под управлением Windows, способный запускать старое нативное настольное приложение для 32-битной архитектуры x86
- Чаще всего документирована совместимость с Windows XP — Windows 10; для редактирования файлов практичным базовым вариантом будет изолированная VM с Windows эпохи 7
- Не менее 50 MB свободного места для утилиты, плюс дополнительное защищённое место для исходных дампов и дампов после обнуления
- Разрешение дисплея 1024×768 или выше
- Подходящий программатор EEPROM/flash/MCU с адаптерами для выбранной памяти
- Стабилизированный источник питания для работы на столе и проверенная документация по разъёму ECU, если требуется стендовая работа
- Диагностическое оборудование, совместимое с Mercedes, для финальной персонализации и кодирования
- Инструмент сравнения бинарных файлов для проверки изменённых областей перед записью
- Для офлайн-редактирования файлов не требуется подключение к интернету или интерфейс к автомобилю
Входящий в комплект исполняемый файл не подписан и не содержит встроенных метаданных версии PE. Он был статически проверен и не запускался при упаковке, так как имелся подлинный скриншот из исходного архива. Перед использованием ещё раз просканируйте пакет в собственной изолированной среде.
Содержимое пакета и очистка#
Архив публикации содержит само приложение и семь рабочих схем разъёмов ECU. Восемь служебных файлов метаданных macOS из исходного архива были исключены, поскольку они не содержат данных приложения для Windows и дублируют метаданные файловой системы вместо полезных материалов для мастерской.- Исполняемый файл MB ECU — офлайн-редактор дампов для обнуления/подготовки к повторной привязке
- Схемы Bosch — EDC15, ME2.0/2.1, ME2.7/2.7.2, ME2.8 и ME9.7
- Схемы Siemens — SIM4 LE и SIM4LKE
Исходный RAR прошёл полную проверку и точное извлечение. Пересобранный зашифрованный 7z был независимо протестирован и повторно распакован, а все восемь файлов публикации сверены с закреплённым перечнем чистого содержимого.
Ограничения и меры предосторожности при восстановлении#
Обнуление не того файла может привести к тому, что ECU не сможет запуститься, выйти на связь или пройти персонализацию. Считайте полученный файл вариантом для восстановления, который всё ещё требует технической проверки.- Никогда не перезаписывайте единственный оригинальный дамп
- Не используйте профиль только потому, что название семейства ECU выглядит похожим
- Не переносите данные калибровок между несовместимыми номерами оборудования
- Не считайте, что инструмент обновляет контрольные суммы или кодировку за пределами обновлённой области данных
- Не устанавливайте донорский ECU, пока не будет подтверждена совместимость выходных каскадов и ПО
- Держите под рукой способ восстановления на столе и оригинальный образ памяти
- Используйте обнуление только для разрешённой замены и ремонта, а не для обхода защиты автомобиля
Устранение неисправностей#
- Файл отклоняется или поля остаются пустыми: проверьте выбранный профиль, устройство памяти, размер файла и побайтовую организацию.
- Результат выглядит идентично: убедитесь, что источник ещё не обнулён и была считана правильная область данных.
- Программа закрывается или не открывается: используйте изолированную совместимую 32-битную среду Windows, а не скачивайте случайные библиотеки на замену.
- ECU не персонализируется: если это безопасно, восстановите оригинал, проверьте совместимость донора, поколение системы разрешения запуска, права на кодировку и точную процедуру инициализации.
- После записи нет связи: перед повторной записью проверьте верификацию программирования, пины разъёма, питание и массу.
- VIN или кодировка неверны: выполните процедуру первичного запуска/кодирования для конкретного шасси; одного обнуления для этих шагов недостаточно.
- Защитное ПО срабатывает на исполняемый файл: поместите его в карантин, проверьте идентичность по SHA-256 и получите результаты независимого сканирования, прежде чем решать, использовать ли его.
