Руководство по диагностике Mazda OBD-I — компактное офлайн-справочное руководство для ранних автомобилей Mazda с нестандартными диагностическими разъёмами и процедурами считывания мигающих кодов. Оно не пытается заменить универсальный сканер: здесь показаны разъём, простая схема LED-тестера и проверки систем, доступных в приложении.
Пакет особенно полезен при работе со старым автомобилем без современного 16-контактного диагностического интерфейса, когда нужно определить правильный вывод и расшифровать сохранённые вспышки. В исходном пакете указано, что он предназначен для автомобилей с начала девяностых до конца этого десятилетия; расположение контактов и значения кодов всё равно нужно сверять для конкретной модели, двигателя, рынка и блока управления.
Приложение специально предназначено для Mazda OBD-I, а в исходной папке указан диапазон ранних модельных лет. В меню доступны проверки двигателя, антиблокировочной системы и автоматической трансмиссии. Это не подтверждает поддержку всех Mazda, продававшихся в тот период, и не следует считать приложение совместимым с более поздними автомобилями OBD-II, региональными вариантами разъёмов, дизельными блоками управления или модулями с другим методом самодиагностики.
Используйте руководство как структурированное средство для законной диагностики, а не как разрешение проверять неизвестные контакты. Не допускайте обратной подачи питания на модули управления, используйте предохранённые измерительные провода там, где это указано, и отключайте оборудование перед перемещением жгутов проводки. После ремонта убедитесь, что контрольные лампы работают нормально, и выполните проверки подсистем, предусмотренные сервисной процедурой Mazda.
Пакет особенно полезен при работе со старым автомобилем без современного 16-контактного диагностического интерфейса, когда нужно определить правильный вывод и расшифровать сохранённые вспышки. В исходном пакете указано, что он предназначен для автомобилей с начала девяностых до конца этого десятилетия; расположение контактов и значения кодов всё равно нужно сверять для конкретной модели, двигателя, рынка и блока управления.
Подтверждённые функции интерфейса#

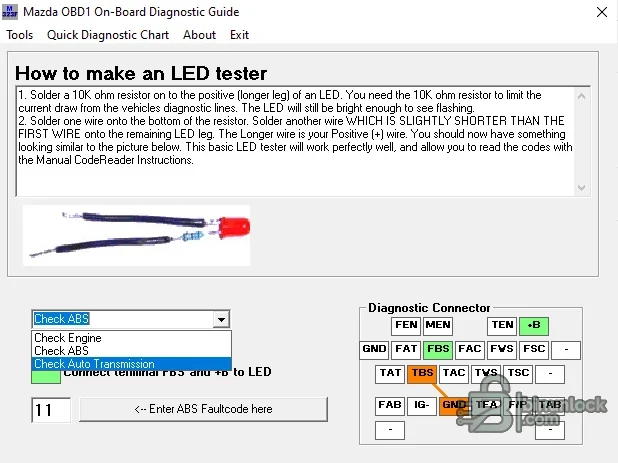

- Иллюстрация диагностического разъёма и расположения контактов
- Инструкция по подключению LED-тестера для считывания мигающих кодов
- Отдельные проверки систем управления двигателем, ABS и автоматической трансмиссии
- Инструкция по считыванию кодов неисправностей для автомобилей с процедурами Mazda OBD-I
- Автономная работа без подписки и подключения к сети
Охват автомобилей и блоков управления#
Приложение специально предназначено для Mazda OBD-I, а в исходной папке указан диапазон ранних модельных лет. В меню доступны проверки двигателя, антиблокировочной системы и автоматической трансмиссии. Это не подтверждает поддержку всех Mazda, продававшихся в тот период, и не следует считать приложение совместимым с более поздними автомобилями OBD-II, региональными вариантами разъёмов, дизельными блоками управления или модулями с другим методом самодиагностики.
- Сверьте модель, дату выпуска и рынок по идентификационной табличке автомобиля
- Перед перемыканием или проверкой щупом сравните форму разъёма и маркировку контактов
- Используйте руководство по ремонту для конкретного семейства двигателя и трансмиссии
- Рассматривайте коды ABS и трансмиссии отдельно от кодов двигателя
Необходимые инструменты и системные требования#
- Компьютер Windows, способный запускать небольшое нативное 32-битное приложение
- Корректная сервисная информация для конкретной модели Mazda и рынка
- Высокоомная LED-контролька или указанная производителем схема диагностического индикатора
- Цифровой мультиметр для проверки массы и питающих контактов перед подключением
- Стабильный аккумулятор автомобиля и чистые точки массы на кузове
Рекомендуемый порядок диагностики#
- Перед открытием диагностического разъёма запишите модель, двигатель, трансмиссию, дату выпуска и описание неисправности.
- Найдите разъём по заводской сервисной документации и сравните с руководством каждый маркированный контакт.
- Безопасно проверьте массу и питание; никогда не замыкайте неизвестный контакт только потому, что разъём выглядит похожим.
- Подключите одобренную схему индикатора и запросите коды по процедуре для конкретной модели.
- Запишите полную последовательность вспышек, включая повторы и паузы, прежде чем что-либо стирать.
- Расшифруйте код по руководству для нужной подсистемы, устраните неисправность в цепи и проведите повторную проверку.
Чего руководство не делает#
- Оно не работает через современный адаптер ELM327
- Оно не считывает автоматически параметры в реальном времени и не стирает ошибки
- Оно не заменяет заводские электросхемы и предупреждения по контактам
- Оно не предоставляет функций программирования ECU, работы с иммобилайзером, ключами или калибровками
- Оно не гарантирует, что общий список мигающих кодов подходит для каждого рынка
Устранение проблем при отсутствии кодов или неясных результатах#
- Нет активности LED: проверьте полярность тестера, массу разъёма, состояние зажигания и правильный контакт запроса
- Постоянное свечение: проверьте неправильную перемычку, замыкание в цепи или неверную идентификацию разъёма
- Повторы кодов не совпадают: запишите видео и ещё раз посчитайте длинные и короткие импульсы, не делая предположений
- Код стирается и появляется снова: диагностируйте цепь и компонент, а не стирайте его повторно
- Разъём отличается от иллюстрации: остановитесь и используйте сервисные данные для конкретной модели
Ответственное использование в мастерской#
Используйте руководство как структурированное средство для законной диагностики, а не как разрешение проверять неизвестные контакты. Не допускайте обратной подачи питания на модули управления, используйте предохранённые измерительные провода там, где это указано, и отключайте оборудование перед перемещением жгутов проводки. После ремонта убедитесь, что контрольные лампы работают нормально, и выполните проверки подсистем, предусмотренные сервисной процедурой Mazda.
