Mazda ECU Sync#
Mazda ECU Sync — специализированная утилита для синхронизации иммобилайзера в совместимых дампах приборной панели и двигателя Mazda ECU memory.
Программа считывает исходные данные иммобилайзера из дампа приборной панели 93C56 и переносит необходимые данные синхронизации в совместимый 95160 ECU dump.
Файл приборной панели открывается строго в режиме «только чтение» и никогда не изменяется. Изменения вносятся только в файл ECU, после чего синхронизированный дамп можно сохранить в отдельный файл.
Основные функции#
- Загрузка и анализ дампа приборной панели Mazda 93C56
- Загрузка дампов памяти совместимого ЭБУ 95160
- Считывание исходных байтов иммобилайзера из приборной панели
- Определение текущего состояния синхронизации ЭБУ
- Отображение VIN, модели и года выпуска автомобиля, если эти данные доступны
- Изменение ECU dump с использованием данных иммобилайзера приборной панели
- Отдельное сохранение синхронизированного файла ECU
- Полное сохранение исходного дампа приборной панели без изменений
- Отображение информации об обработке и проверке файлов во встроенном журнале
Поддерживаемые входные файлы#
EEPROM приборной панели:
- 93C56
- дамп размером 256 байт
- Считывается в организации x16
ECU EEPROM:
- 95160
- RAW-дамп размером 2 КБ
- дамп BDM размером 4 КБ
- дамп размером 8 КБ KTAG
Программа автоматически анализирует загруженные файлы и активирует ECU patching только после распознавания необходимых данных.
Принцип работы#
Исходная информация об иммобилайзере извлекается из загруженного дампа приборной панели. В поддерживаемой структуре файла соответствующие байты приборной панели считываются из области, начинающейся с смещения 0xD6.
Затем программа проверяет дамп ECU, отображает его текущее состояние и записывает необходимые данные синхронизации в файл ECU.
Дамп приборной панели используется только как источник исходных данных иммобилайзера и никогда не записывается и не изменяется программой.
Основной порядок работы#
- Создайте резервные копии исходных дампов приборной панели и ECU dumps.

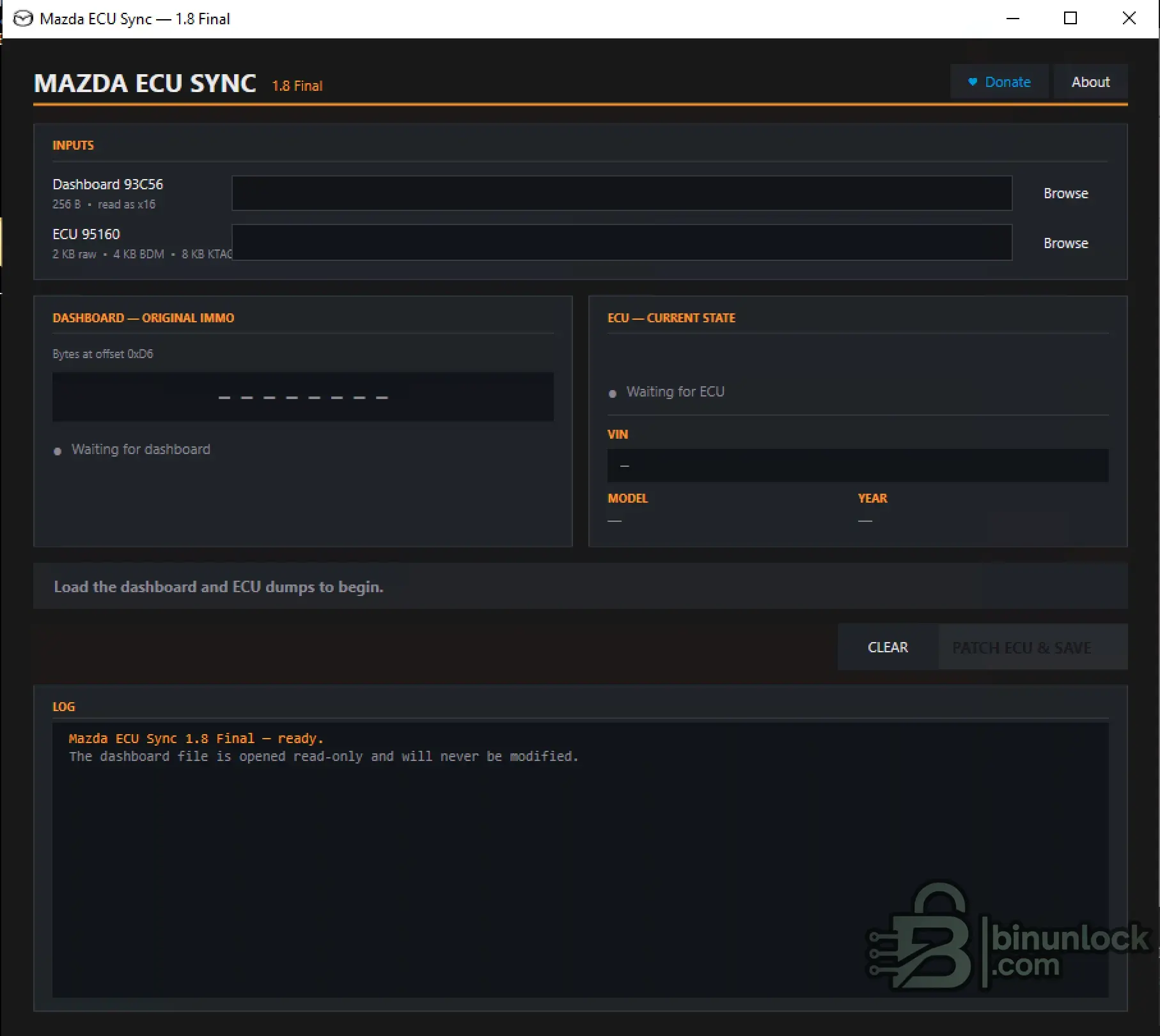

- Запустите Mazda ECU Sync.
- Нажмите «Обзор» рядом с полем Dashboard 93C56 и загрузите исходный дамп приборной панели размером 256 байт.
- Убедитесь, что исходные байты иммобилайзера распознаны.
- Нажмите «Обзор» рядом с полем ECU 95160 и загрузите соответствующий ECU dump.
- Проверьте обнаруженные данные ECU state, а также информацию о VIN, модели и годе выпуска.
- Нажмите PATCH ECU & SAVE.
- Выберите новое имя файла и сохраните синхронизированный ECU dump.
- Проверьте полученный файл перед его записью обратно в ЭБУ.
Важные примечания#
- Приборная панель и ECU dumps должны относиться к одному автомобилю и использоваться в рамках одного ремонта или авторизованной процедуры замены
- Всегда сохраняйте нетронутые копии обоих исходных файлов
- Не перезаписывайте исходный ECU dump
- При считывании EEPROM приборной панели 93C56 используйте правильную организацию памяти
- Поддерживаемые размеры дампов 95160 включают представленные выше варианты RAW, BDM и KTAG
- Соответствие файла нужному размеру не гарантирует наличие поддерживаемой внутренней структуры
- Перед сохранением или программированием изменённого файла проверьте всю обнаруженную информацию
- Считывание и запись физической EEPROM или ECU must должны выполняться с помощью совместимого профессионального оборудования
- Во время программирования ECU
используйте стабильное питание.Лицензия не требует активации или запроса HWID. Распакуйте загруженный пакет и напрямую запустите приложение.
Программа предназначена для авторизованного ремонта автомобилей, ECU replacement и работ по синхронизации иммобилайзера.
