Конвертер дампов EEPROM Audi J518 ELV — инструмент преобразования форматов 2KB и 4KB 1.0.0

Audi J518 ELV EEPROM Dump Converter — офлайн-утилита для мастерской, предназначенная для преобразования данных EEPROM поддерживаемых систем доступа/авторизации запуска между форматами 3L40K 2 KB и 0L01Y 4 KB, доступными в программе. Она предназначена для контролируемого ремонта блокировок рулевой колонки J518 и иммобилайзеров, когда у специалиста уже есть проверенное считывание с исходного модуля и требуется альтернативный формат файла для совместимого сервисного оборудования.

Это конвертер файлов, а не диагностическое OBD-приложение, считыватель EEPROM, инструмент для прошивки или онлайн-сервис адаптации компонентов. Он не определяет автомобиль автоматически и не может подтвердить, что дамп относится к нужному оборудованию. Оператор отвечает за идентификацию модуля, стабильное считывание на столе, резервные копии и финальную процедуру записи/адаптации.

Что делает конвертер​#

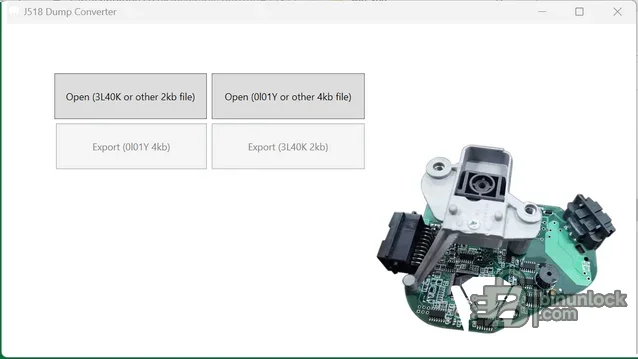

Интерфейс предоставляет отдельные пути импорта и экспорта для файла 3L40K или другого поддерживаемого файла 2 KB и файла 0L01Y или другого поддерживаемого файла 4 KB. После загрузки корректного исходного файла инструмент создаёт соответствующий формат EEPROM для противоположного целевого формата. Сообщения о состоянии в приложении различают успешно загруженный файл, повреждение файла и этап создания файла.

• Импорт считывания EEPROM 2 048 байт в формате 3L40K и экспорт соответствующего файла 4 096 байт в формате 0L01Y
• Импорт считывания EEPROM 4 096 байт в формате 0L01Y и экспорт соответствующего файла 2 048 байт в формате 3L40K
• Работа только с локальными бинарными файлами; конвертер не использует подключение к автомобилю или интернету
• Храните нетронутое исходное считывание отдельно, чтобы преобразование можно было проверить или повторить

Формулировки «другой 2 KB» и «другой 4 KB» присутствуют в исходном интерфейсе, но их не следует воспринимать как универсальную совместимость с MCU. Сверьте маску, ревизию платы и ожидаемый размер файла по физическому модулю и документации используемого программатора.

Контекст модуля J518 и автомобиля​#

Audi обозначает J518 как блок управления доступом/авторизацией запуска с диагностическим адресом 05 в системах Immobilizer IV. В официальной сервисной информации Audi это поколение иммобилайзера указано для A8 D3 с 2004 модельного года, A6 C6 с 2005 модельного года и Q7 с 2007 модельного года. В соответствующих вариантах A6 и Q7 J518 связан с установкой на рулевой колонке; компоновка A8 отличается и использует отдельный привод блокировки рулевой колонки N360.

Поэтому одной модели автомобиля недостаточно для подтверждения возможности преобразования. Наиболее прямой сценарий применения — блок J518, чип EEPROM и размер дампа которого соответствуют процессу 3L40K/0L01Y этого конвертера. Перед обработкой необходимо проверить номер детали, маску MCU, ревизию PCB и размер считывания. Более поздние платформы Audi, системы BCM2, несвязанные модули KESSY и универсальные эмуляторы ELV не входят в подтверждённую для этого пакета область применения.

Поддерживаемые форматы EEPROM и маски MCU​#

• 3L40K: программа ожидает исходный или целевой файл 2 KB для этого направления
• 0L01Y: программа ожидает исходный или целевой файл 4 KB для этого направления
• 1L59W: упоминается в более широкой документации по сервисным инструментам J518, но не указан в интерфейсе этого конвертера; не предполагается его прямая поддержка без независимой проверки

Размеры 2 KB и 4 KB относятся к файлам дампов EEPROM, а не к полному содержимому flash каждого процессора. Файл с ожидаемым количеством байт всё равно может быть неполным, с переставленными байтами, заполненным повторяющимся значением, считанным из неверной области памяти или взятым с несовместимого оборудования. Размер — это первичная проверка, а не доказательство корректности.

Необходимое оборудование мастерской и исходные данные​#

• Совместимый программатор EEPROM/MCU и правильный адаптер либо проверенный способ подключения для установленного устройства
• Стабильное питание, защита от ESD и подходящее оборудование для пайки или внутрисхемного считывания
• Как минимум два повторных считывания исходной EEPROM с побайтным сравнением
• Чётко зафиксированные номер детали J518, ревизия PCB, маска MCU, VIN автомобиля и состояние диагностических ошибок
• Hex-редактор или утилита сравнения для проверки размера файла, областей повторяющегося заполнения и непредвиденных различий
• Диагностическая платформа с поддержкой OEM для сканирования после ремонта и любой разрешённой онлайн-адаптации, необходимой автомобилю

Не используйте случайный дамп из интернета в качестве отправной точки. Данные EEPROM иммобилайзера могут быть индивидуальными для конкретного автомобиля и критичными с точки зрения безопасности; храните файлы клиентов конфиденциально и держите неизменяемую резервную копию вне рабочей директории.

Рекомендуемый порядок конвертации​#

1. Перед выпаиванием или подключением программатора зафиксируйте данные автомобиля, наклейку модуля, номера деталей, ревизию платы и физическую маркировку MCU.
2. Считайте исходную память как минимум дважды и сравните файлы. Остановитесь, если считывания отличаются, источник полностью заполнен FF/00, обрезан либо имеет неверный размер.
3. Создайте резервные копии только для чтения и работайте с отдельной копией. Присваивайте файлам имена по модулю и дате, а не перезаписывайте оригинал.
4. Выберите кнопку импорта, соответствующую проверенной маске источника и количеству байт. Если программа сообщает о повреждении, не пытайтесь принудительно обработать файл другим способом.
5. Экспортируйте файл под новым именем и убедитесь, что результат имеет точно ожидаемый целевой размер.
6. Сравните сформированный файл с исходным и с известным структурным эталоном для точного семейства оборудования; задокументируйте SHA-256 обоих файлов.
7. Записывайте только при стабильном питании и по проверенной процедуре для программатора, затем считайте целевую память обратно и сравните её со сформированным файлом.
8. Соберите модуль, выполните полное диагностическое сканирование и проведите только разрешённую производителем процедуру адаптации, применимую к этому автомобилю.

Системные требования​#

• Настольная среда Windows, способная запускать 32-битное приложение Windows
• Microsoft Windows Desktop Runtime для .NET Core 3.1, соответствующий конфигурации среды выполнения приложения
• Примерно 1 MB локального хранилища для программы и рабочих файлов EEPROM, плюс отдельное хранилище для резервных копий
• Локальные права на запуск неподписанного портативного приложения и чтение/запись файлов в выбранной директории мастерской
• Для самой конвертации подключение к интернету не требуется

Поддержка .NET Core 3.1 завершилась в декабре 2022 года, и Microsoft больше не выпускает для него исправления безопасности. Если требуется устаревший Windows Desktop Runtime, используйте инструмент в изолированной среде мастерской, а не ослабляйте меры безопасности на офисном компьютере общего назначения. Более новая среда выполнения не обязательно совместима с приложением, явно рассчитанным на старый фреймворк.

Чего инструмент не делает​#

Конвертер не считывает J518 через OBD, не вычисляет отсутствующий дамп, не ремонтирует физические реле или драйверы двигателей, не диагностирует цепи terminal-15/terminal-50, не очищает все возможные коды ошибок, не прописывает ключи, не снимает защиту компонентов и не выполняет онлайн-адаптацию иммобилайзера IV. Также он не проверяет криптографическое или индивидуальное для автомобиля содержимое файла после конвертации.

Неисправности вроде отсутствия запуска, отсутствия зажигания или проблем с блокировкой рулевой колонки также могут быть вызваны питанием, проводкой, выключателем доступа/запуска, ключами, сетевой связью или механической неисправностью. Диагностируйте всю систему и проверьте исходный модуль, прежде чем считать конвертацию EEPROM ремонтом.

Устранение ошибок файлов и времени выполнения​#

• Файл повреждён: проверьте точное количество байт, повторите чтение исходных данных, проверьте выбранный маршрут импорта и исключите повреждение или шифрование файла-обёртки
• Приложение не запускается: убедитесь в наличии Windows Desktop Runtime, соответствии архитектуры CPU и в том, что все четыре файла приложения из пакета находятся вместе
• Экспорт имеет неверный размер: остановитесь и проверьте выбранный маршрут источник/цель; не дополняйте и не обрезайте EEPROM безопасности вручную
• Записанный модуль остаётся неработоспособным: если это безопасно, восстановите проверенную резервную копию, повторно считайте память, проверьте оборудование и питание, просканируйте все связанные блоки управления и выполните процедуру адаптации OEM
• Программа заблокирована защитным ПО: не отключайте защиту глобально; отдельно просканируйте пакет и, если у вас есть разрешение на продолжение, используйте изолированную одноразовую машину

Содержимое пакета, проверка и ответственное использование​#

Очищенный пакет содержит хост приложения, управляемую программную библиотеку, манифест зависимостей и конфигурацию среды выполнения. Файл символов разработчика, содержащий личный путь сборки, и текстовый файл, который лишь указывал на внешнюю загрузку среды выполнения, были исключены. Сохранённые исполняемые файлы не подписаны; они были статически проверены и не запускались при упаковке, при этом заявлений об отсутствии вредоносного ПО не делается.

Используйте эту утилиту только для законного ремонта автомобиля или модуля, которыми вы владеете либо на обслуживание которых уполномочены. Никогда не публикуйте EEPROM-данные клиентов, сведения иммобилайзера, привязанные к VIN, ключевой материал или преобразованные файлы. Успешный экспорт — лишь промежуточный этап работы в мастерской: конечный результат необходимо подтвердить проверкой обратным чтением, полной диагностикой и безопасным функциональным тестированием.
