Калькулятор длительности впрыска и EOI — офлайн-таблица для калибровки, связывающая давление в рампе, длительность впрыска и карты начала впрыска. Интерфейс принимает таблицу давления в рампе, таблицу длительности и таблицу SOI, после чего формирует скорректированную карту длительности и рассчитывает значения конца впрыска. Предназначен для калибровщиков, понимающих оси карт, инженерные единицы измерения и фазы сгорания, а не для автоматического тюнинга в один клик.
Корректная математика не подтверждает безопасность калибровки. Для конкретного двигателя и оборудования всё равно необходимо проверить ограничения системы впрыска, характеристики форсунок, давление сгорания, температуру выхлопа, дымность, шум и выбросы.
Корректная математика не подтверждает безопасность калибровки. Для конкретного двигателя и оборудования всё равно необходимо проверить ограничения системы впрыска, характеристики форсунок, давление сгорания, температуру выхлопа, дымность, шум и выбросы.
Для чего предназначен этот ресурс#
Используйте калькулятор, чтобы смоделировать, как предполагаемое изменение количества топлива или давления в рампе влияет на длительность открытия форсунок и угол поворота коленвала, в котором заканчивается впрыск. Также он помогает выявить несоответствие осей или невозможные области карт до того, как калибровка попадёт на диностенд или автомобиль.Подтверждённые функции#
- Вставка или загрузка карты давления в рампе
- Вставка или загрузка карты длительности впрыска
- Вставка или загрузка карты начала впрыска
- Расчёт скорректированной таблицы длительности по согласованным входным данным
- Расчёт значений конца впрыска по всей рабочей области
- Копирование рассчитанных таблиц обратно в редактор калибровок
- Использование демонстрационных текстовых таблиц для понимания структуры входных данных
Поддерживаемые автомобили, контроллеры и файлы#
- В комплектном интерфейсе предусмотрен вход для таблицы давления в рампе размером шестнадцать на шестнадцать
- Рабочие области длительности и SOI используют таблицы размером двадцать на шестнадцать
- Применимость зависит от совпадения осей, единиц измерения и допущений при интерполяции
- Список поддерживаемых семейств ECU или автомобилей не прилагается
- Инструмент работает с числовыми данными карт, а не открывает напрямую проприетарные форматы проектов
Содержимое пакета#
- Портативное нативное приложение-калькулятор
- Три демонстрационные текстовые таблицы для длительности, давления в рампе и SOI

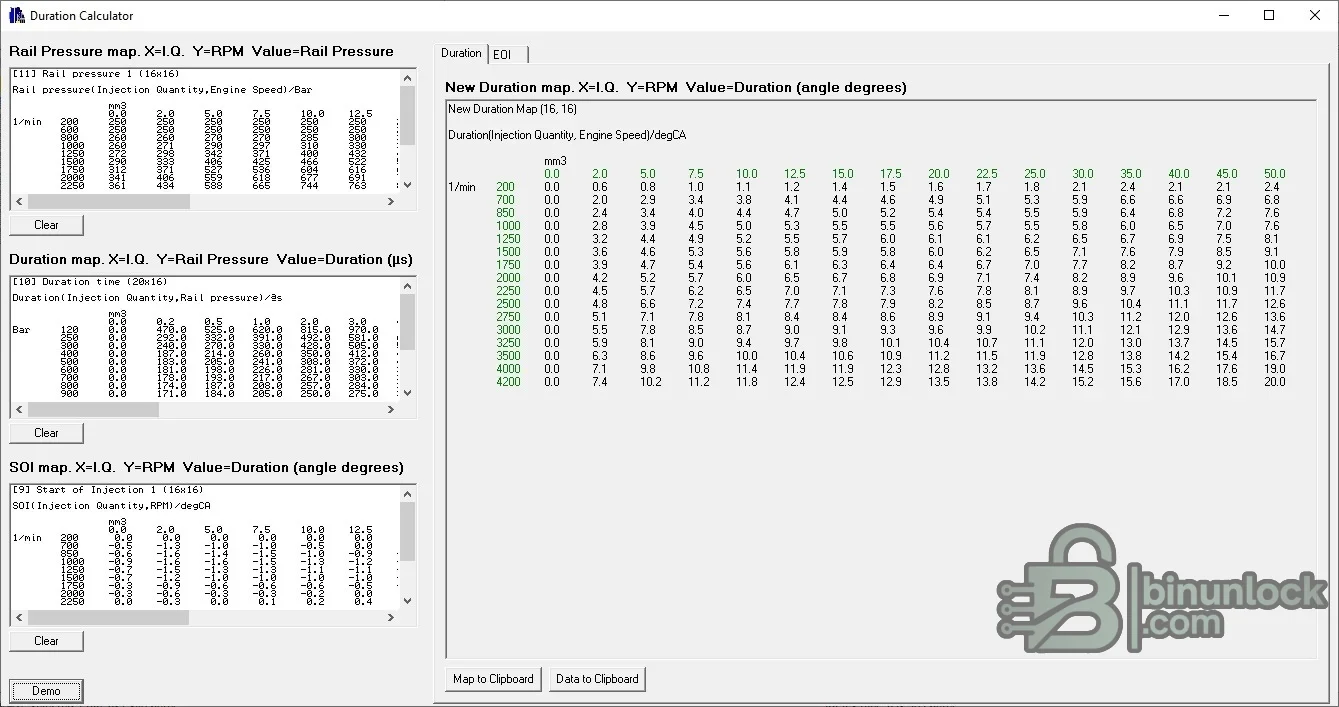

- Оригинальный скриншот интерфейса в высоком разрешении
- Артефакты метаданных macOS исключены из чистого архива
- DAMOS, map pack, стоковые файлы и изменённые калибровки не входят в комплект
Требования к системе, оборудованию и интерфейсу#
- Рабочая станция Windows
- Редактор калибровок с возможностью экспорта и импорта числовых таблиц карт
- Корректные определения осей и единиц измерения из проверенного проекта или описания ECU
- Технические данные двигателя и форсунок, а также измерительное оборудование для проверки
- Диностенд или контролируемая тестовая среда для любой используемой калибровки
Рекомендуемый рабочий процесс#
- Перед копированием данных определите каждую исходную таблицу, ось и единицу измерения
- Экспортируйте таблицы давления в рампе, длительности и SOI, не меняя порядок строк и столбцов
- Используйте известную стоковую рабочую точку, чтобы подтвердить корректность интерпретации калькулятора
- Рассчитайте предлагаемую таблицу и проверьте разрывы или отрицательные запасы по углу
- Переносите в рабочую калибровку только нужные значения, а контрольные суммы корректируйте отдельно
- В контролируемых условиях проверьте количество впрыска, давление, EOI, дымность, температуру и крутящий момент
Ограничения совместимости и ответственное использование#
- Таблицы с разными осями нельзя объединять только потому, что их размеры совпадают
- Задержка форсунок и нелинейное поведение могут потребовать данных, которые не учитывает базовый расчёт
- Небезопасный EOI может повысить дымность, температуру выхлопа или давление в цилиндрах
- Утилита не контролирует ограничения двигателя, турбокомпрессора, топливной системы или выбросов
- Никогда не распространяйте и не прошивайте результат без независимой инженерной проверки
Устранение неполадок#
- Вставленные значения смещают столбцы: проверьте десятичный разделитель, разделители и точные размеры таблицы
- Значения EOI неправдоподобны: проверьте соглашение об угле коленвала, знак SOI и единицы длительности
- В результате есть ступени: убедитесь, что все оси монотонны и согласованы
- Импорт из буфера обмена не работает: используйте текстовый пример из комплекта, чтобы воспроизвести ожидаемое форматирование
- Рассчитанную таблицу не удаётся импортировать: сохраните порядок строк/столбцов и разделитель целевого редактора
