Инструмент для иммобилайзеров Mercedes и VAG Unspecified

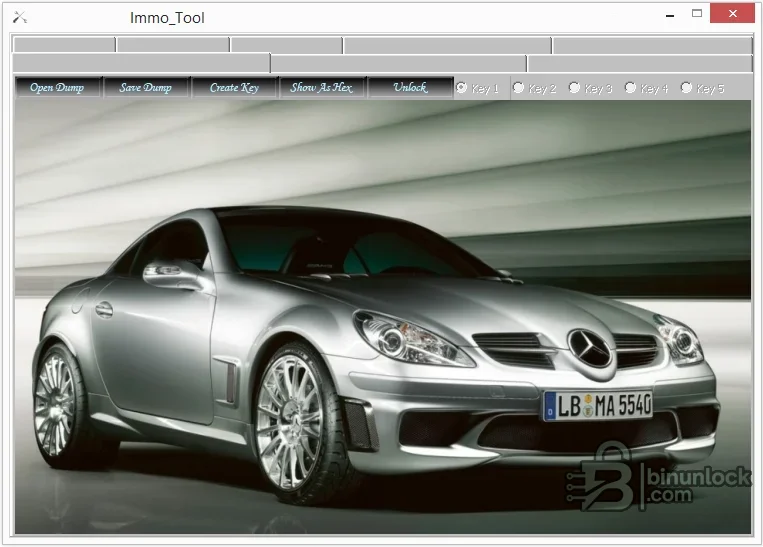

Mercedes and VAG Immobilizer Tool — переносная утилита для работы с дампами, предназначенная для ремонта иммобилайзеров и данных ключей при наличии соответствующих полномочий. Интерфейс позволяет открывать и сохранять дампы памяти, отображать данные в шестнадцатеричном виде, показывать поддерживаемые слоты ключей, создавать запись ключа и применять операцию разблокировки программы. Работа выполняется с файлами, уже считанными из модуля автомобиля; в пакет не входят программатор EEPROM, диагностический интерфейс, база распиновок или автоматический определитель автомобиля.

Подтверждённые функции интерфейса​#

• Открытие дампа и сохранение рабочей копии

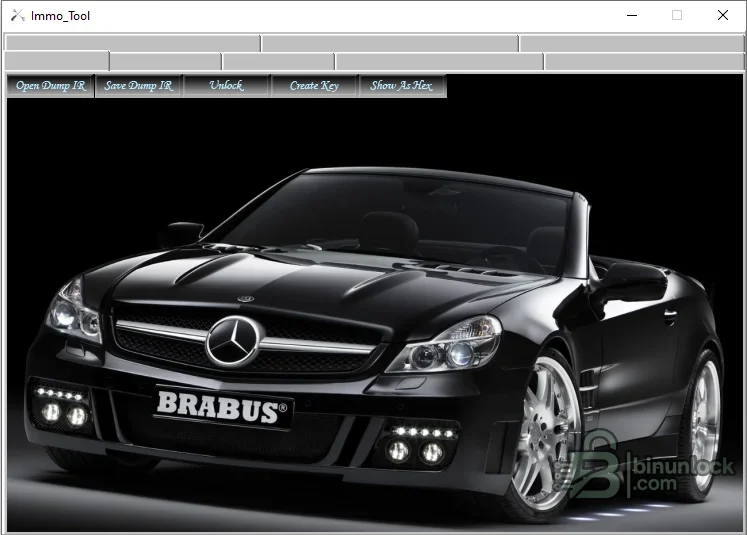

• Открытие и сохранение отдельного дампа для инфракрасного модуля, отображаемого во втором рабочем окне
• Отображение загруженных данных в виде шестнадцатеричных значений
• Выбор одной из доступных позиций ключа, если структура файла их поддерживает
• Создание данных ключа через соответствующий рабочий процесс
• Применение операции разблокировки инструмента к поддерживаемому дампу

Название приложения в общем виде указывает на Mercedes и VAG, но в поставляемом пакете нет подробного списка ECU, иммобилайзеров, EEPROM или MCU по моделям. Поэтому этот ресурс не заявляет универсальную совместимость ни с одной из этих групп марок.

Как проверить совместимость​#

Перед открытием файла определите иммобилайзер, блок рулевой блокировки, приборную панель, модуль ключа или инфракрасный приёмник по номеру детали и микросхеме памяти. Запишите выбранный программатор, напряжение чтения, порядок байтов и точный размер дампа. То, что программа принимает файл, не является доказательством того, что он считан с подходящего модуля или что его контрольные суммы и области безопасности корректны.

В автомобилях Mercedes и VAG используются несколько поколений архитектуры иммобилайзеров с разными транспондерами, структурами слотов ключей и криптографическими процедурами. Сопоставьте семейство модуля с проверенной документацией автоэлектрика или мастерской. Если точное оборудование и структура памяти не определены, остановитесь и не проверяйте файлы для записи на автомобиле.

Необходимое оборудование​#

• Компьютер под управлением Windows, способный запускать переносное нативное приложение для старых систем
• Программатор EEPROM или MCU с явной поддержкой установленной микросхемы памяти
• Подходящий адаптер, распиновка, напряжение и способ работы в схеме или с демонтированной микросхемой
• Совместимый инструмент для программирования ключей или транспондеров для последующих аппаратных операций
• Hex-просмотрщик или программа сравнения для независимой проверки изменений

Программа не работает через OBD и не может считывать модуль напрямую. Единственный исполняемый файл в пакете не подписан и не содержит встроенных данных о версии. Используйте изолированный компьютер в мастерской и перед работой локально проверьте файл антивирусом.

Рекомендуемый порядок работы с дампом​#

1. Проверьте право на выполнение работ и запишите данные об автомобиле, модуле и микросхеме памяти.
2. Считайте исходную микросхему как минимум дважды и сравните оба файла побайтно.
3. Сохраните нетронутую резервную копию вне рабочей папки.
4. Откройте копию в инструменте и убедитесь, что структура и элементы управления соответствуют модулю.
5. С помощью шестнадцатеричного просмотра зафиксируйте исходные слоты ключей или область безопасности до выполнения расчётов.
6. Генерируйте данные или выполняйте разблокировку только рабочей копии, сохраните её под новым именем и сравните каждый изменённый диапазон.
7. Запишите и проверьте данные с помощью подходящего внешнего оборудования, затем выполните процедуру синхронизации для конкретного автомобиля.

Никогда не перезаписывайте единственный исходный дамп. Если изменённый файл затрагивает посторонние области, имеет другой размер или изменения нельзя независимо объяснить, не записывайте его.

Чего нет в пакете​#

В пакете нет базы поддерживаемых автомобилей, электросхемы, библиотеки распиновок, каталога транспондеров, автоматического отчёта по контрольным суммам или пошаговой процедуры работы через OBD. Фоновые изображения автомобилей в интерфейсе служат для оформления и не подтверждают совместимость. Точную поддержку нужно определять по структуре файла и документации на модуль.

Утилита также не может определить, разрешена ли законная передача бывшего в употреблении модуля и потребуются ли после записи компонентная защита, онлайн-авторизация или дополнительная адаптация.

Устранение неполадок​#

Если дамп не открывается, проверьте формат raw или контейнерный формат, длину файла, порядок байтов и настройки программатора. Если слоты ключей выглядят пустыми или содержат бессмысленные данные, не создавайте данные до подтверждения правильности модуля и памяти. Результат разблокировки, который не меняет ожидаемую область, может указывать на неподдерживаемую структуру или уже разблокированное состояние.

Чтобы получить полезную помощь на форуме, укажите марку, модель, год выпуска, номер детали модуля, маркировку памяти, программатор, точное количество байт и хеш дампа. Не загружайте полный файл иммобилайзера, VIN, PIN, данные ключей или личные данные клиента.

Ответственное использование​#

Дампы иммобилайзеров и созданные записи ключей относятся к конфиденциальным данным, связанным с безопасностью. Используйте этот инструмент только для автомобилей, на обслуживание которых у вас есть разрешение, ведите журнал ремонта и соблюдайте местные правила проверки права собственности. Перед любой записью необходимо самостоятельно идентифицировать модуль и создать резервную копию, из которой можно восстановиться.
