IAW Scan — диагностика ECU Fiat Magneti Marelli 0.69.0.0

IAW Scan — диагностическое приложение с открытым исходным кодом для Windows, предназначенное для более старых бензиновых автомобилей группы Fiat с отдельными блоками управления двигателем Magneti Marelli IAW. Программа работает через устаревшую автомобильную шину ISO K-line, определяет ЭБУ, считывает текущие параметры двигателя и диагностические ошибки, предоставляет тесты для конкретных контроллеров и умеет записывать рабочие данные для последующего анализа.

Программа рассчитана на автомобили Fiat, Lancia и Alfa Romeo до эпохи EOBD, где часто используется трёхконтактный диагностический разъём и которые некорректно работают с универсальными современными считывателями OBD-II. Требуется совместимый KKL-интерфейс и правильный трёхконтактный адаптер Fiat; через Bluetooth-адаптер ELM327 программа не заработает только потому, что этот адаптер подходит к разъёму OBD.

Поддержка определяется конкретным семейством ЭБУ Magneti Marelli и применением двигателя, а не только моделью автомобиля. Перед подключением проверьте маркировку контроллера и выберите соответствующий профиль. В пакет включено более новое приложение-преемник, а не старая дублирующая сборка, которая также встречается в исходном архиве.

Поддерживаемые семейства ЭБУ Magneti Marelli​#

Официальная документация проекта и встроенный селектор ЭБУ указывают следующие группы контроллеров:

• IAW-6F / IAW-16F SPI: ранние контроллеры одноточечного впрыска, использовавшиеся на нескольких малолитражных двигателях Fiat семейства FIRE
• IAW-8F / IAW-18F MPI: варианты с распределённым впрыском, применявшиеся на Punto, Palio/Siena и других близких моделях
• IAW-18FD / IAW-1G7 MPI: более поздние профили с дополнительной поддержкой параметров и лямбда-зонда, если это предусмотрено ЭБУ
• IAW-8F.68 MPI: экспериментальный профиль Alfa Romeo 33, доступный в селекторе
• IAW-04K.P8 MPI: отдельные двухлитровые модели Fiat, Lancia и Alfa Romeo
• Иммобилайзер Fiat CODE: отдельный диагностический пункт, отображаемый программой; доступность зависит от подключённой системы
• Автоматическое определение: попытка определить поддерживаемый ЭБУ после подключения правильного интерфейса и выполнения необходимой последовательности включения зажигания

Суффикс семейства имеет значение. Не выбирайте общий профиль IAW для более поздних систем IAW 59F, 5AF, 5NF, 4AF или систем на базе CAN, если именно этот контроллер явно не представлен в программе.

Проверенное покрытие автомобилей Fiat​#

В опубликованном списке поддержки проекта указаны следующие модели Fiat:

• Cinquecento: 900 и 1.1 Sporting
• Seicento: 900 и 1.1 SPI
• Panda: 1.0 и 1.1 ранних версий с поддерживаемым семейством IAW
• Punto: Punto 55, 60, 75 и 85
• Palio / Siena: варианты 1.0, 1.2 и 1.4, указанные в проекте
• Tipo / Tempra: 1.6 и отдельные версии 2.0
• Fiat Coupé: отдельные бензиновые версии 2.0 с системой управления IAW-04K.P8

Названия моделей служат только ориентиром и не гарантируют автоматическое подключение. Эти автомобили выпускались с разными двигателями, для разных рынков и с разными версиями ЭБУ. Перед выбором профиля прочитайте маркировку Magneti Marelli и сопоставьте семейство ЭБУ.

Проверенное покрытие автомобилей Lancia и Alfa Romeo​#

В документации проекта указаны следующие модели, не относящиеся к Fiat:

• Lancia Delta / Dedra: отдельные бензиновые версии 1.8 и 2.0
• Lancia Y: отдельные версии 1.2
• Alfa Romeo 145 / 146: отдельные версии 1.3 Boxer
• Alfa Romeo 155: отдельные версии 2.0
• Alfa Romeo 33: экспериментальная поддержка раннего профиля IAW-8F.68

Для проверки выбора используйте идентификацию ECU, полученную после подключения. Схожий объём двигателя или общая платформа модели не доказывают, что диагностический протокол и таблица параметров одинаковы.

Диагностические функции​#

Интерфейс разделён на параметры, ошибки, тесты, графики и приборы. Набор функций зависит от контроллера, но приложение рассчитано на следующие возможности:

• Идентификация ECU, код запчасти и обнаруженная информация об автомобиле/модели
• Чтение и очистка записей ошибок, специфичных для контроллера
• Мониторинг параметров в реальном времени и построение графиков
• Динамическая запись CSV-логов для последующего анализа
• Доступные тесты исполнительных механизмов или компонентов, предусмотренные выбранным профилем ECU
• Функции адаптации, специфичные для ECU, включая сброс автокалибровки триммера и шагового двигателя на поддерживаемых профилях x6F/x8F
• Обнаружение потери соединения и опциональная повторная инициализация
• Совместимый режим синхронизации для интерфейсов или компьютеров, которым требуется дополнительная задержка между сообщениями
• Режим симуляции для изучения интерфейса без связи с автомобилем

Не каждая вкладка или тест доступна на каждом ECU. Никогда не запускайте функцию исполнительного механизма или сброса, пока не поймёте её влияние на выбранный контроллер.

Параметры двигателя в реальном времени​#

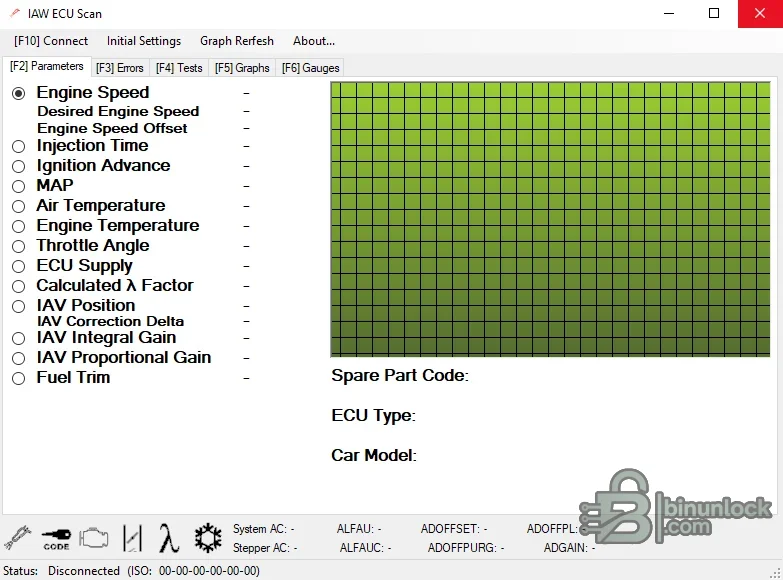

На экране параметров отображаются такие каналы, как:

• Обороты двигателя, заданные обороты двигателя и отклонение оборотов
• Время впрыска и угол опережения зажигания
• Абсолютное давление во впускном коллекторе (MAP)
• Температура впускного воздуха и охлаждающей жидкости двигателя
• Угол дроссельной заслонки и напряжение питания ECU
• Расчётный лямбда-коэффициент и напряжение лямбда-зонда, где поддерживается
• Положение клапана холостого хода, дельта коррекции, интегральный и пропорциональный коэффициенты усиления
• Коррекция топлива и значения статуса, специфичные для профиля

Используйте графики и логи для сравнения холодного запуска, прогретого холостого хода и работы дросселя в контролируемых режимах. Названия параметров и масштабирование зависят от контроллера; при неправдоподобных показаниях сверяйтесь с электросхемами и прямыми измерениями, а не меняйте датчик только по одному значению.

Необходимый диагностический интерфейс​#

В проекте указан универсальный интерфейс ISO-KKL, обычно продаваемый как кабель VAG-COM 409.1 KKL. Можно использовать как классический интерфейс RS-232, так и USB-модель. Для USB рекомендуемой базой проекта служит кабель на базе FTDI FT232.

Во многих поддерживаемых автомобилях используется старый трёхконтактный диагностический разъём Fiat. В этом случае добавьте адаптер OBD-II—Fiat с трёхконтактным разъёмом, который правильно подключает K-line и обеспечивает необходимые внешние подключения питания и массы. Перед использованием проверьте проводку адаптера: недорогие кабели могут иметь другую распиновку или использовать поддельный USB-последовательный чипсет.

Это приложение предназначено для связи по K-line. Универсальный ELM327, интерфейс только для CAN, Wi-Fi-адаптер или Bluetooth-донгл не заменяет правильно подключённое соединение KKL.

Порядок подключения​#

1. Перед подключением любого интерфейса определите маркировку ECU, двигатель автомобиля и диагностический разъём.
2. Установите проверенный драйвер USB-Serial и убедитесь, что кабель KKL отображается в Windows как COM-порт.
3. При необходимости подключите трёхконтактный адаптер Fiat, соблюдая инструкции по питанию и массе адаптера.

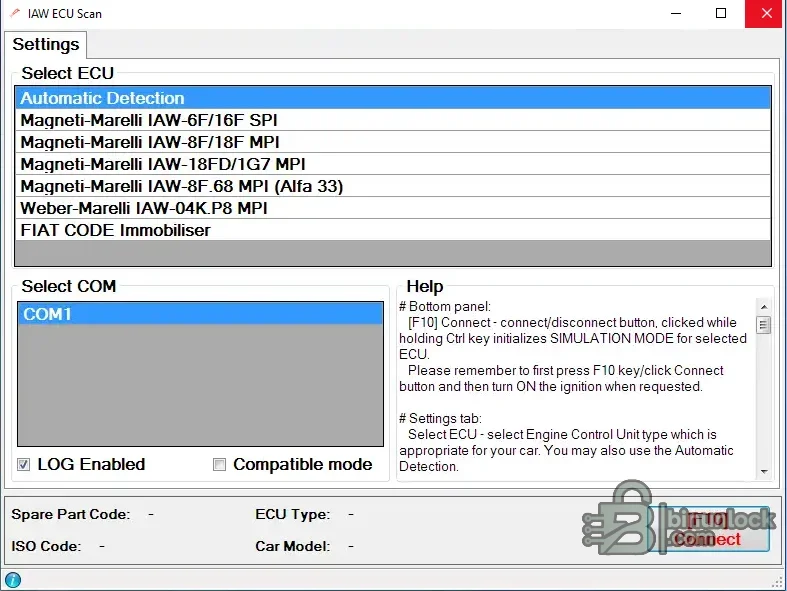

4. Откройте «Начальные настройки», выберите правильный COM-порт и точное семейство ECU либо используйте автоматическое определение только в поддерживаемом диапазоне.
5. Сначала нажмите Connect, затем включите зажигание, когда приложение запросит это.
6. Перед открытием ошибок или тестов дождитесь заполнения полей типа ECU, кода запчасти и модели автомобиля.
7. Перед очисткой чего-либо сохраните первоначальный отчёт по ошибкам и журнал текущих данных.
8. Отключайтесь через программу, прежде чем выключать зажигание или отсоединять интерфейс.

Используйте исправный аккумулятор автомобиля. Просадка напряжения во время связи может вызвать ложные обрывы соединения и быть опасной при активных тестах.

Безопасное чтение ошибок и запуск тестов​#

Перед очисткой запишите каждый код ошибки, описание, статус и проявляющийся симптом. Очистка ошибки может убрать полезные данные, не устранив неисправность цепи. После ремонта повторите те же условия работы и убедитесь, что код не появляется снова.

Исполнительные тесты могут перемещать регулятор холостого хода, включать форсунки или управлять другими выходами в зависимости от профиля ECU. Запускайте тесты только при достаточной вентиляции, надёжно зафиксированном автомобиле, устранённых рисках, связанных с топливом и зажиганием, и при наличии сервисной процедуры. Не выполняйте сброс просто ради проверки его действия.

Логирование и интерпретация графиков​#

Включайте логирование перед воспроизводимой тестовой поездкой или диагностической последовательностью на месте. Тест должен быть коротким; отмечайте температуру двигателя, нагрузку и симптомы. Входящий в комплект компонент ZedGraph отображает выбранные каналы, а CSV-лог можно просмотреть в электронной таблице или программе для построения графиков.

Сопоставление параметров полезнее одиночного снимка. Например, сравнивайте угол дроссельной заслонки, MAP, время впрыска, угол опережения зажигания и обороты двигателя в рамках одного события. Если интерфейс теряет связь, устраните задержки COM-порта, проверьте проводку адаптера и настройки режима совместимости, прежде чем доверять неполному логу.

Системные требования​#

• ПК с Windows x86 или x64, способный запускать устаревшее 32-битное настольное приложение .NET
• Среда выполнения Microsoft .NET Framework 2.0; в Windows 10/11 она обычно доступна после включения компонента Windows .NET Framework 3.5
• Windows 2000—Windows 7 — исходно заявленные целевые системы; для устаревших ОС используйте изолированную обслуживаемую рабочую станцию или VM
• Windows 10/11 могут запускать приложение при включённой устаревшей платформе, но необходимо проверить совместимость драйвера Serial и таймингов
• Процессор 1 GHz, 1 GB RAM и не менее 100 MB свободного места на диске
• Разрешение дисплея 1024×768 или выше
• Один доступный COM-порт или USB-порт с корректно установленным драйвером KKL USB-Serial
• Интерфейс ISO-KKL/VAG-COM 409.1, для USB предпочтительно на базе FTDI
• Адаптер OBD-II—Fiat с трёхконтактным разъёмом для автомобилей без стандартной 16-контактной диагностической колодки
• Стабильное 12-вольтовое питание автомобиля и безопасная вентиляция в мастерской

Файлы приложения представляют собой неподписанные управляемые сборки x86. Они были статически проверены и не запускались при упаковке, поскольку были предоставлены подлинные исходные скриншоты. Самостоятельно проверьте архив перед подключением к автомобилю.

Содержимое пакета и очистка​#

Очищенный пакет содержит полное приложение-преемник из полностью протестированного вложенного дистрибутива:

• IES_2.exe — основное диагностическое приложение
• IES_2.exe.config — настройки COM по умолчанию, журналирования и совместимости
• ZedGraph.dll — компонент построения графиков, необходимый для работы приложения
• Ресурсные сборки на нидерландском и польском языках — дополнительные переводы интерфейса
• readme.txt — исходная сводка по поддержке и история изменений
• license.txt — оригинальная лицензия с открытым исходным кодом, сохранённая в составе программы

Журнал записанного сеанса, дубликат библиотеки графиков, вложенная копия самого себя и более старая предшествующая сборка были исключены из публикуемого архива. Исходный RAR и оба вложенных ZIP-файла прошли полную проверку и точное извлечение до этой очистки. Пересобранный зашифрованный 7z независимо протестирован и повторно извлечён в соответствии с закреплённым списком из семи файлов.

Ограничения​#

• Утилита предназначена для конкретных устаревших контроллеров IAW с K-line, а не для всех ECU группы Fiat
• Это не универсальный сканер OBD-II, он не поддерживает современные системы CAN или UDS
• Одной модели автомобиля недостаточно; точное семейство IAW должно совпадать
• Описание неисправностей и доступность параметров зависят от профиля ECU
• Приложение не прошивает ПО, не редактирует карты, не клонирует данные иммобилайзера и не программирует ключи
• Автоматическое определение не компенсирует неправильное подключение адаптера или неподдерживаемый контроллер
• Устаревшие USB-драйверы и тайминги могут по-разному работать в современных системах Windows

Устранение неполадок​#

• COM-порт не отображается: установите оригинальный драйвер для чипсета кабеля, переподключите интерфейс и проверьте его в Диспетчере устройств Windows.
• ECU не отвечает: проверьте точное семейство IAW, пин K-line, питание/массу адаптера, последовательность включения зажигания и выбранный COM-порт.
• Соединение постоянно обрывается: используйте стабильное питание от аккумулятора, закройте другие приложения, работающие с последовательным портом, и попробуйте совместимый режим таймингов программы.
• Значения пустые или неправдоподобные: проверьте профиль ECU и сравните тот же параметр с прямыми измерениями или сервисными данными.
• Не удаётся стереть ошибки: сначала устраните активную неисправность в цепи, при необходимости выключите и включите зажигание, затем переподключитесь и повторите операцию.
• Графики не обновляются: выберите поддерживаемые параметры, уменьшите число одновременных каналов и убедитесь, что статус подключения остаётся активным.
• Приложение не запускается: включите доверенный компонент Windows .NET Framework 3.5 и проверьте работу в изолированной совместимой среде Windows.
• Языковые ресурсы работают некорректно: переключите язык интерфейса Windows на английский или переместите только дополнительную языковую папку, оставив исполняемый файл и библиотеку графиков вместе.
