GM ECU Flasher — утилита программирования J2534 0.02

GM ECU Flasher — это утилита для Windows, предназначенная для контролируемого чтения и записи памяти поддерживаемых систем управления двигателем General Motors через установленный интерфейс J2534 PassThru. Интерфейс разделяет операции с FLASH и EEPROM, позволяет определить и выбрать ECU, а также предоставляет только специальные опции, показанные в поставляемой сборке. Это инструмент для программирования на столе или на автомобиле, требующий точной идентификации ECU, стабильного питания и проверенной резервной копии, а не автоматическое решение для всех моделей.

Поддерживаемые функции ECU, показанные в программе​#

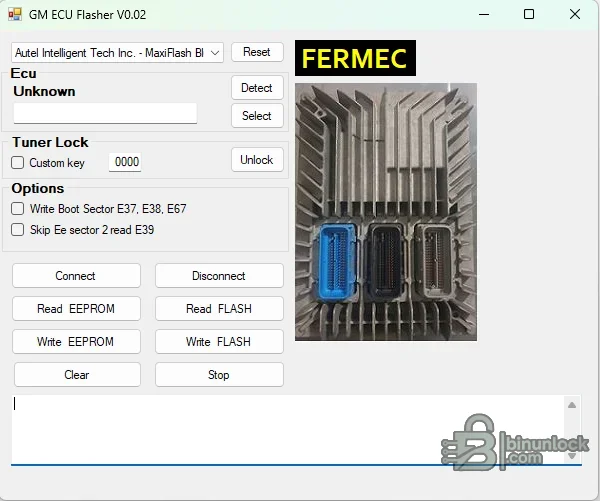

• Подключение и отключение через выбранный интерфейс J2534
• Определение подключённого контроллера или ручной выбор ECU
• Чтение FLASH и запись FLASH
• Чтение EEPROM и запись EEPROM
• Очистка рабочей сессии и остановка активной операции
• Ввод пользовательского ключа tuner-lock, если это предусмотрено выбранным процессом

Интерфейс также содержит две опции, зависящие от контроллера: запись загрузочного сектора для E37, E38 и E67, а также пропуск второго сектора EEPROM при чтении E39. Эти пункты — точное подтверждение поддержки, доступное в поставляемом интерфейсе. Они не доказывают поддержку всех аппаратных или программных номеров в каждой из этих семейств, поэтому перед подключением сверяйте наклейку ECU, сервисный номер, калибровку и способ связи.

Поддерживаемые ECU и автомобили​#

Наиболее достоверно подтверждена поддержка семейств контроллеров, отображаемых в приложении: E37, E38, E39 и E67. Эти контроллеры двигателей General Motors устанавливаются на различные Chevrolet, GMC, Cadillac, Buick и другие автомобили GM, однако одного года выпуска и модели автомобиля недостаточно для подтверждения совместимости. Контроллер может иметь другую структуру памяти, стратегию загрузки или состояние защиты, даже если корпус и разъём выглядят одинаково.

Не стоит считать, что поддерживаются все модули GM, контроллеры трансмиссии или кузовные модули. В комплекте нет полной матрицы сервисных номеров. Определите ECU по наклейке и исходным диагностическим данным, затем убедитесь, что выбранное семейство и планируемая операция с памятью соответствуют надёжному сервисному или тюнинг-справочнику.

Необходимое оборудование и настройка системы​#

• Компьютер с Windows и рабочим драйвером для используемого интерфейса J2534 PassThru
• Стабильное USB-подключение; на скриншоте показан выбор устройства Autel MaxiFlash, а совместимость других интерфейсов нужно подтверждать отдельно
• Стабилизированный источник питания для автомобиля или работы на столе, подходящий для ECU и выполняемой операции
• Правильная распиновка для работы на столе или исправное диагностическое подключение к автомобилю
• Достаточно свободного места на локальном диске для исходных, дублирующих и отредактированных файлов FLASH или EEPROM

Рекомендации GM по обслуживанию требуют актуальной прошивки/ПО интерфейса, надёжных кабелей и стабильного напряжения автомобиля во время программирования. Падение напряжения или потеря связи могут прервать запись и привести к тому, что контроллер перестанет запускаться. Не используйте обычное зарядное устройство, создающее скачки напряжения.

Рекомендуемый порядок чтения и записи​#

1. Запишите VIN автомобиля, наклейку ECU, аппаратный номер, номер ПО и текущее состояние диагностики.
2. Установите и проверьте драйвер J2534 до запуска утилиты программирования.
3. Подключите стабилизированное питание и проверьте напряжение под нагрузкой.
4. Определите или выберите точное семейство ECU, затем сначала выполните наименее рискованную операцию чтения.
5. Считайте каждую доступную область памяти дважды и сравните файлы побайтно.
6. Храните нетронутые оригиналы отдельно и работайте только с копиями.
7. Перед записью проверьте размер файла, семейство контроллера, стратегию checksum и необходимость специальной опции загрузочного сектора или пропуска сектора.
8. После записи выключите и включите питание в соответствии с процедурой для ECU и выполните проверку идентификации через диагностику, прежде чем пытаться запускать автомобиль.

Содержимое пакета​#

Очищенная публикация содержит распакованные файлы приложения, необходимые библиотеки среды выполнения и лицензирования, утилиту активации и поставляемое видео по установке. Две вложенные исходные оболочки были распакованы и независимо протестированы, поэтому финальный архив не требует распаковки ещё одного архива перед проверкой программы. Все исполняемые файлы были обработаны статически и во время подготовки ни разу не запускались.

Исполняемые файлы не подписаны и не содержат полезных метаданных версии продукта. Это не означает, что они вредоносные. Проверьте пакет в собственной изолированной среде и держите ноутбук для программирования отдельно от клиентских данных и посторонних учётных данных.

Устранение неполадок​#

Если ECU не определяется, сначала проверьте устройство J2534 в утилите производителя, затем проверьте выбранный драйвер, USB-кабель, состояние зажигания, распиновку для работы на столе и источник питания. Если чтение завершилось с неожиданным размером, не редактируйте и не записывайте файл: повторите чтение, сравните хеши и уточните, возвращает ли выбранная функция полный flash, данные только калибровки или EEPROM.

Для обращения в поддержку укажите семейство ECU, наклейку и сервисные номера, устройство J2534, способ подключения, выбранную операцию, точный размер файла и текст ошибки без конфиденциальных данных. Никогда не публикуйте VIN клиента, полные данные иммобилайзера или неотредактированный проприетарный бинарный файл.

Важные ограничения​#

Эта утилита не может определить, подходит ли калибровка для автомобиля, исправить checksum для каждого ECU, предоставить отсутствующую распиновку для работы на столе или восстановить контроллер после несовместимой записи. Используйте её только для автомобилей и контроллеров, на обслуживание которых у вас есть разрешение. Перед любым стиранием или записью обязательно нужны проверенное исходное чтение и документированный план восстановления.
