FreeSSM — независимый диагностический клиент для некоторых систем управления Subaru, взаимодействующих по протоколу Subaru Select Monitor. В его меню модули разделены на сеансы двигателя, трансмиссии, ABS/VDC, круиз-контроля и кондиционера, что удобно для целевого чтения неисправностей, идентификации и проверки параметров в реальном времени на совместимых автомобилях.
В названии архива из исходной папки упоминался обычный кабель KKL, но извлечённое приложение — FreeSSM и публикуется под своим настоящим названием. Совместимость зависит от поколения протокола Subaru: недорогой K-line кабель может подойти для старых автомобилей эпохи ISO 9141, а для более поздних автомобилей только с CAN потребуется другое ПО и оборудование.
В названии архива из исходной папки упоминался обычный кабель KKL, но извлечённое приложение — FreeSSM и публикуется под своим настоящим названием. Совместимость зависит от поколения протокола Subaru: недорогой K-line кабель может подойти для старых автомобилей эпохи ISO 9141, а для более поздних автомобилей только с CAN потребуется другое ПО и оборудование.
Для чего предназначен этот ресурс#
Используйте FreeSSM как лёгкий сервисный инструмент для первичной диагностики и записи данных на совместимом Subaru. Он особенно полезен для чтения специфичных для производителя значений, недоступных обычному сканеру выбросов, при условии, что автомобиль и интерфейс проверены до подключения.Подтверждённые функции#
- Подключение к поддерживаемым контроллерам двигателя и автоматической трансмиссии
- Чтение и очистка поддерживаемых кодов неисправностей после их сохранения
- Отображение параметров в реальном времени и состояний переключателей
- Доступ к поддерживаемым модулям ABS/VDC, круиз-контроля и кондиционера
- Настройка параметров приложения и связи
- Использование входящей в комплект справочной документации на английском и немецком языках
- Запись значений до и после ремонта для сравнения
Поддерживаемые автомобили, контроллеры и файлы#
- Модели Subaru с совместимой диагностической реализацией SSM/K-line
- Охват двигателя и трансмиссии в целом шире, чем охват вторичных модулей

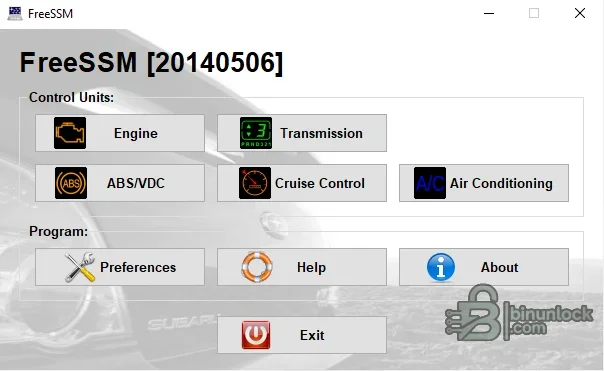

- Видимые кнопки модулей: Engine, Transmission, ABS/VDC, Cruise Control и Air Conditioning
- Поддержку конкретного года выпуска и модуля нужно подтверждать по ответу протокола, а не предполагать по шильдику автомобиля
- Более поздние автомобили на CAN или с защищённым шлюзом не входят в практические возможности простой K-line конфигурации
Содержимое пакета#
- Портативное приложение FreeSSM
- Английский и немецкий переводы, а также HTML-справка
- Шрифты и ресурсы интерфейса, необходимые приложению
- Одиннадцать рабочих файлов, сохранённых из полностью извлечённого исходника
- Исполняемый файл не подписан и проверен статически без запуска
Требования к системе, оборудованию и интерфейсу#
- ПК с Windows или совместимая среда для поставляемого исполняемого файла
- Качественный USB-интерфейс K-line/KKL с подходящим драйвером FTDI или CH340, где это применимо
- Диагностический разъём автомобиля с выведенной линией SSM K-line
- Стабильное напряжение аккумулятора для длительных сеансов просмотра параметров в реальном времени
- Электросхема Subaru и второй диагностический прибор для неподдерживаемых модулей
Рекомендуемый порядок работы в сервисе#
- Убедитесь, что диагностический разъём автомобиля предоставляет ожидаемую K-line
- Установите драйвер кабеля и выберите правильный последовательный порт
- Подключайтесь к одному контроллеру за раз и сначала сохраняйте идентификацию
- Сохраните все коды неисправностей и текущие значения перед любой очисткой
- Устраните основную неисправность, подключитесь повторно и сравните показания
- Если нужный модуль недоступен, используйте другую диагностическую платформу
Ограничения совместимости и ответственное использование#
- FreeSSM — не дилерское приложение Subaru Select Monitor
- Кабель KKL не поддерживает CAN-диагностику
- Доступность модулей зависит от рынка, года выпуска, силового агрегата и контроллера
- Потеря связи во время сервисной операции может привести к ошибочным результатам
- Не меняйте детали только на основании кода без электрических и механических проверок
Устранение неполадок#
- Нет подключения: проверьте наличие K-line, драйвер кабеля, последовательный порт и состояние зажигания
- Двигатель подключается, но ABS — нет: вторичный модуль может использовать другой протокол или не поддерживаться
- Параметры в реальном времени зависают: снизьте нагрузку опроса и проверьте качество интерфейса и напряжение
- Неисправность появляется сразу снова: диагностируйте цепь вместо многократной очистки кода
- Нечитаемые страницы справки: оставьте каталог doc рядом с исполняемым файлом
