Ford Diagnostic Engineering Tool (DET) — диагностическая утилита инженерного уровня для ЭБУ на базе ISO 14229 (UDS).
Она обеспечивает прямой доступ к сервисам, DID, процедурам загрузки и выгрузки данных, а также к операциям конфигурирования, используемым при разработке и расширенном обслуживании.
Он умеет отправлять необработанные диагностические запросы, управлять последовательностями загрузки программного обеспечения ECU, считывать и записывать данные конфигурации, а также выполнять процедуры для отдельных модулей, если они поддерживаются.
Фактический охват зависит от платформы автомобиля, Тип ЭБУ, архитектуры сети, а также используемого интерфейса и среды.
Если модули автомобиля предоставляют сервисы UDS для диагностики, конфигурирования или загрузки данных, DET как раз предназначен для работы на этом уровне.
Информация о версиях, отображаемая в диалоге «О программе»:
Поскольку этот инструмент может записывать данные конфигурации и участвовать в процедурах загрузки ПО, используйте его только при полном понимании назначения целевого ECU behavior и наличии соответствующих разрешений и процедур.
Официальный источник:
Используйте его только на автомобилях, которыми вы владеете или которые вам явно разрешено обслуживать.
Вы несёте ответственность за соблюдение местного законодательства и процедур производителя, а также за любые риски потери данных или повреждения модуля.
Она обеспечивает прямой доступ к сервисам, DID, процедурам загрузки и выгрузки данных, а также к операциям конфигурирования, используемым при разработке и расширенном обслуживании.
Назначение#
Инструмент обычно используют, когда нужен более глубокий ECU interaction, чем могут предоставить стандартные сканеры.Он умеет отправлять необработанные диагностические запросы, управлять последовательностями загрузки программного обеспечения ECU, считывать и записывать данные конфигурации, а также выполнять процедуры для отдельных модулей, если они поддерживаются.
Основные функции#
- Отправка запросов UDS и OBD: выбор сервиса и параметров (PID или DID, если применимо), установка ID целевого модуля и отправка сообщения в ЭБУ.
- Адресация модулей: работа с адресами модулей, включая ID и тип ЭБУ, в том числе с модулями, связанными с управлением кузовом, если они доступны в сети автомобиля.
- Логирование: просмотр ответов и состояния процесса в области лога для поиска неисправностей и проверки.
- Инициализация оборудования и быстрое подключение: рассчитано на работу с совместимым интерфейсом связи с автомобилем в поддерживаемых средах.
Модули и меню#

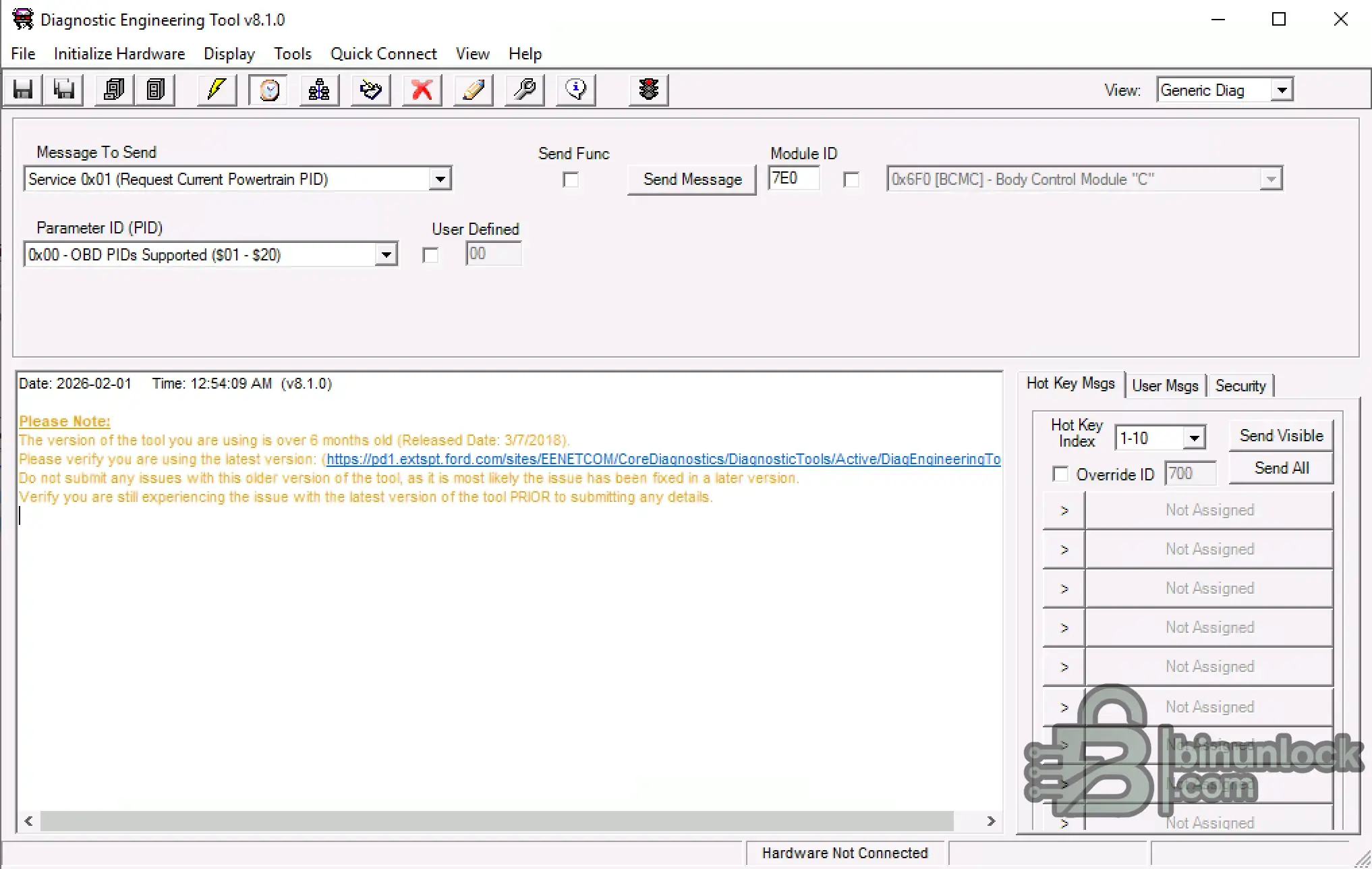

- Generic Diag: ручное формирование и отправка сообщений для запросов в стиле UDS и OBD, включая выбор сервиса и целевого модуля.

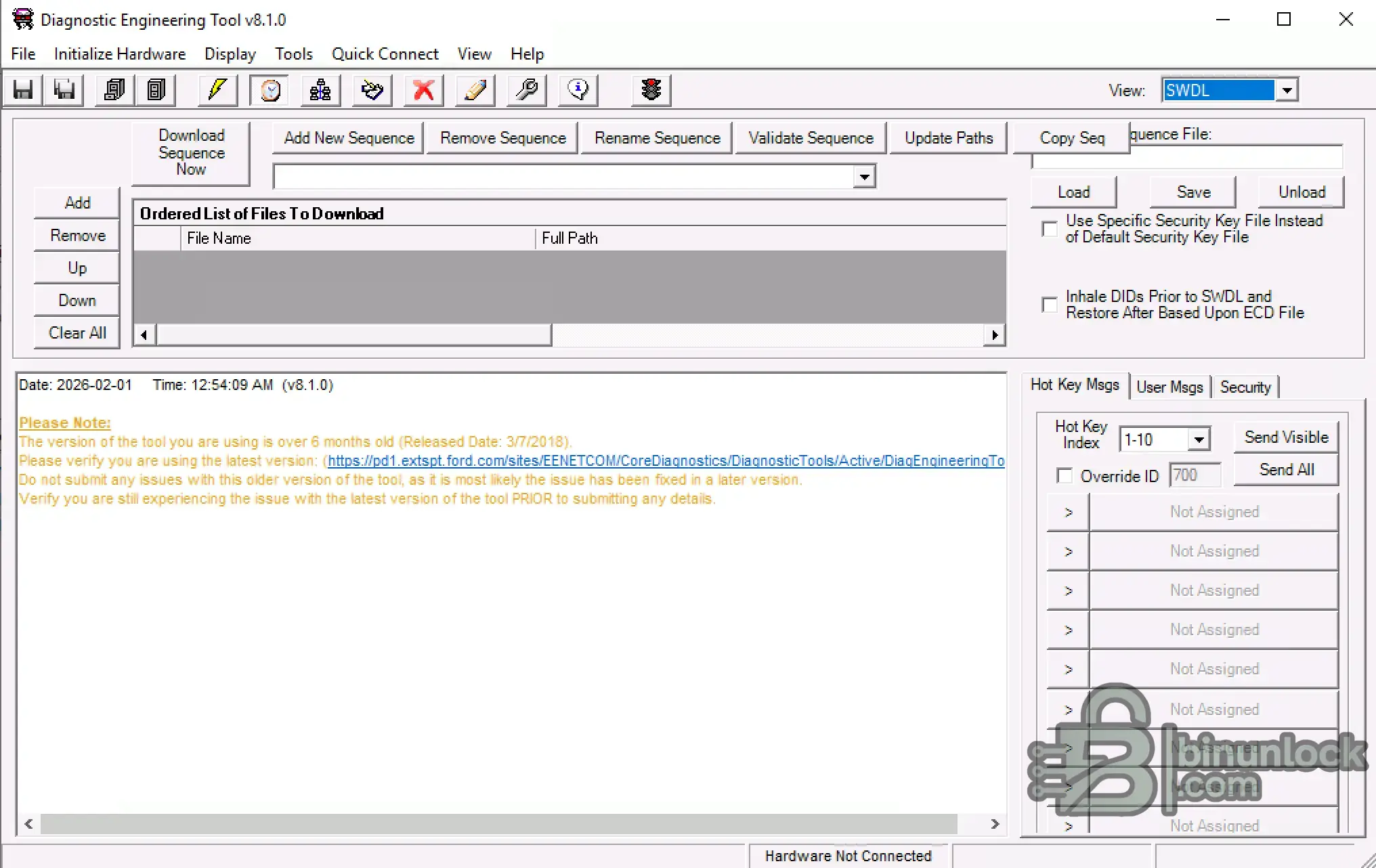

- SWDL: управление последовательностями загрузки ПО с упорядоченными списками файлов, проверкой последовательности, обновлением путей и инструментами копирования последовательностей.

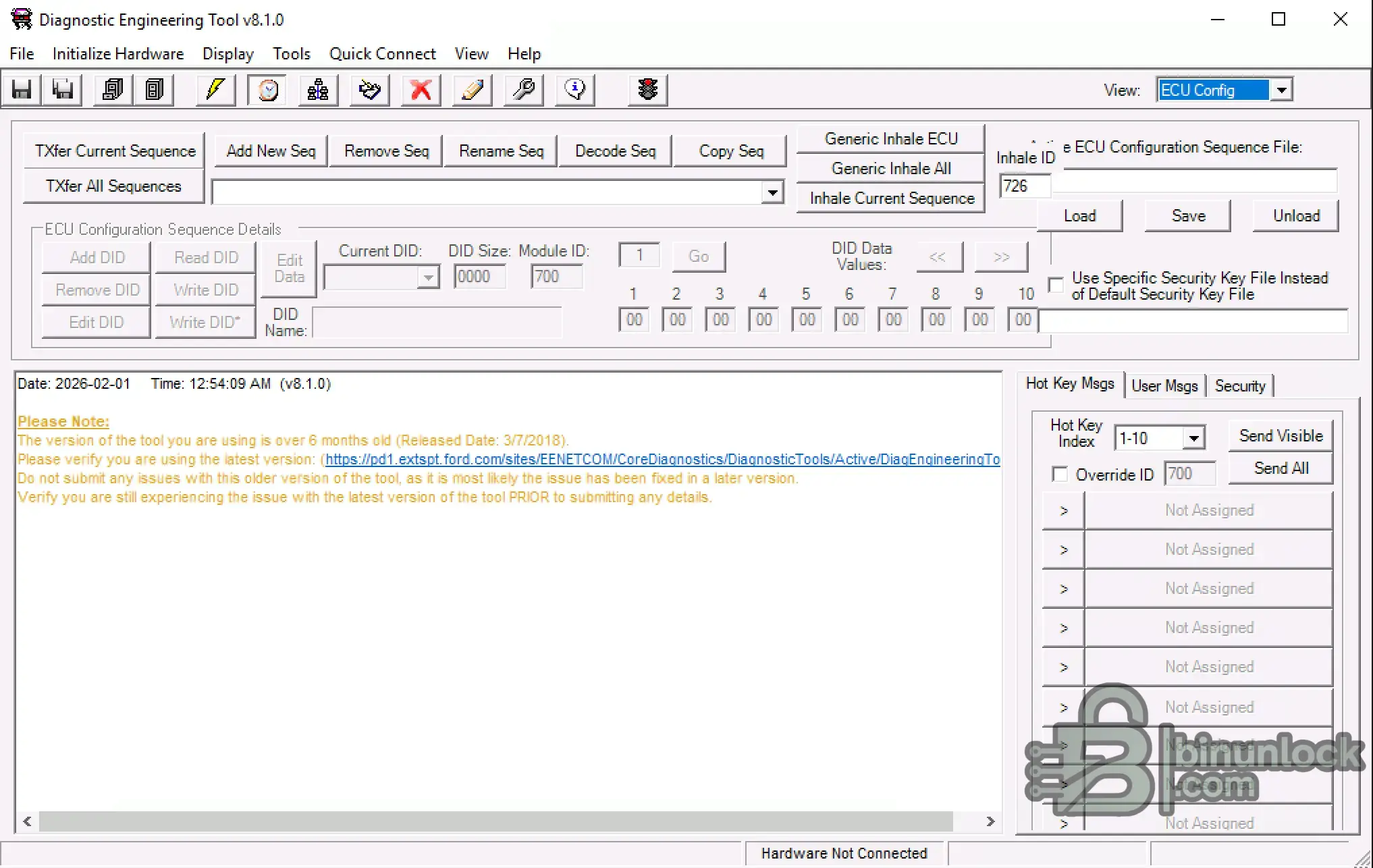

- ECU Config: создание и запуск последовательностей ECU configuration, работа с DID и поддержка сценариев считывания конфигурационных данных из автомобиля.

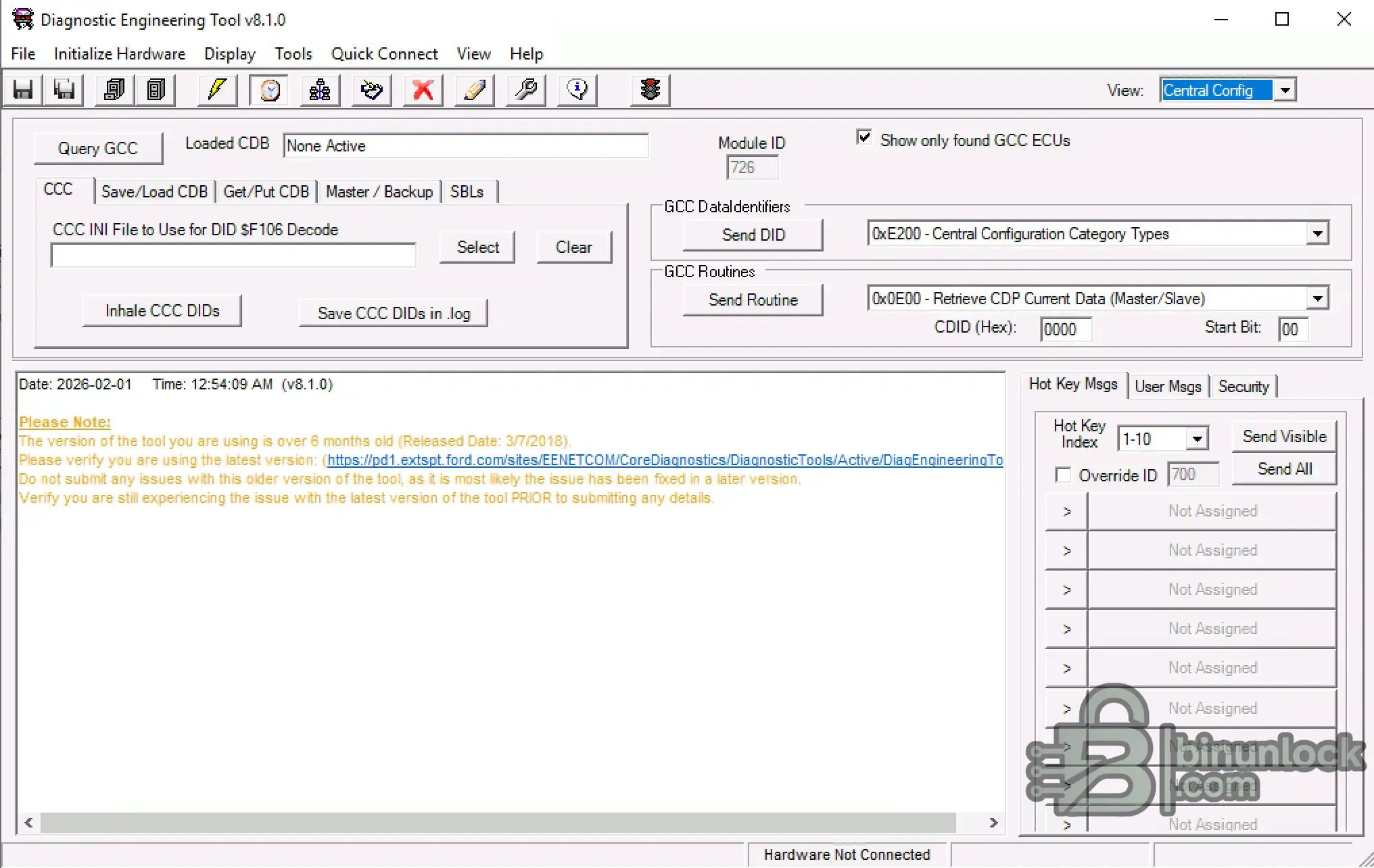

- Central Config: операции с центральной конфигурацией, поддержка запросов GCC, сохранения и загрузки CDB, декодирования DID и выполнения процедур, если они поддерживаются.

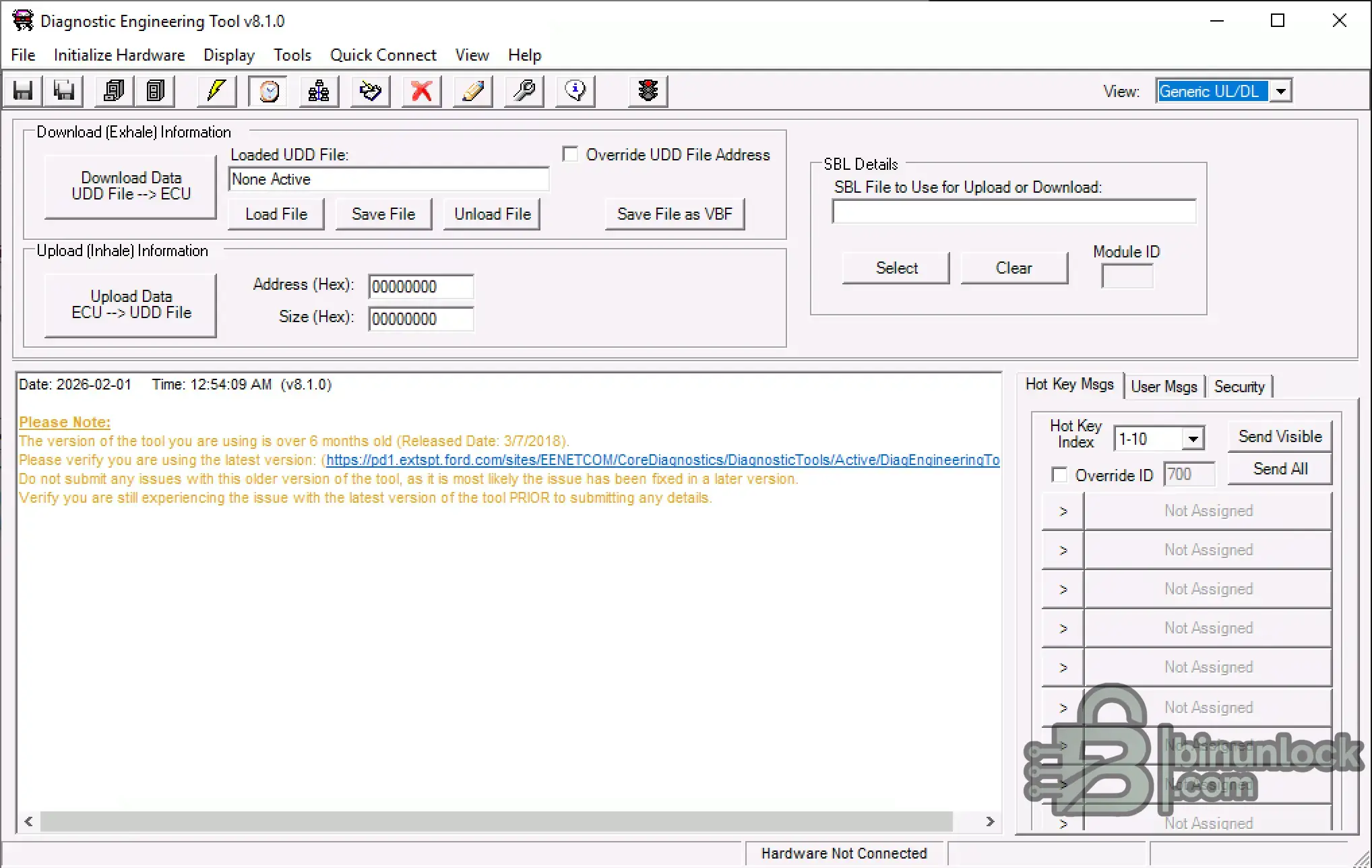

- Generic UL/DL: загрузка и выгрузка данных с использованием UDD-файлов, а также опциональный экспорт в формат VBF в зависимости от рабочего процесса.

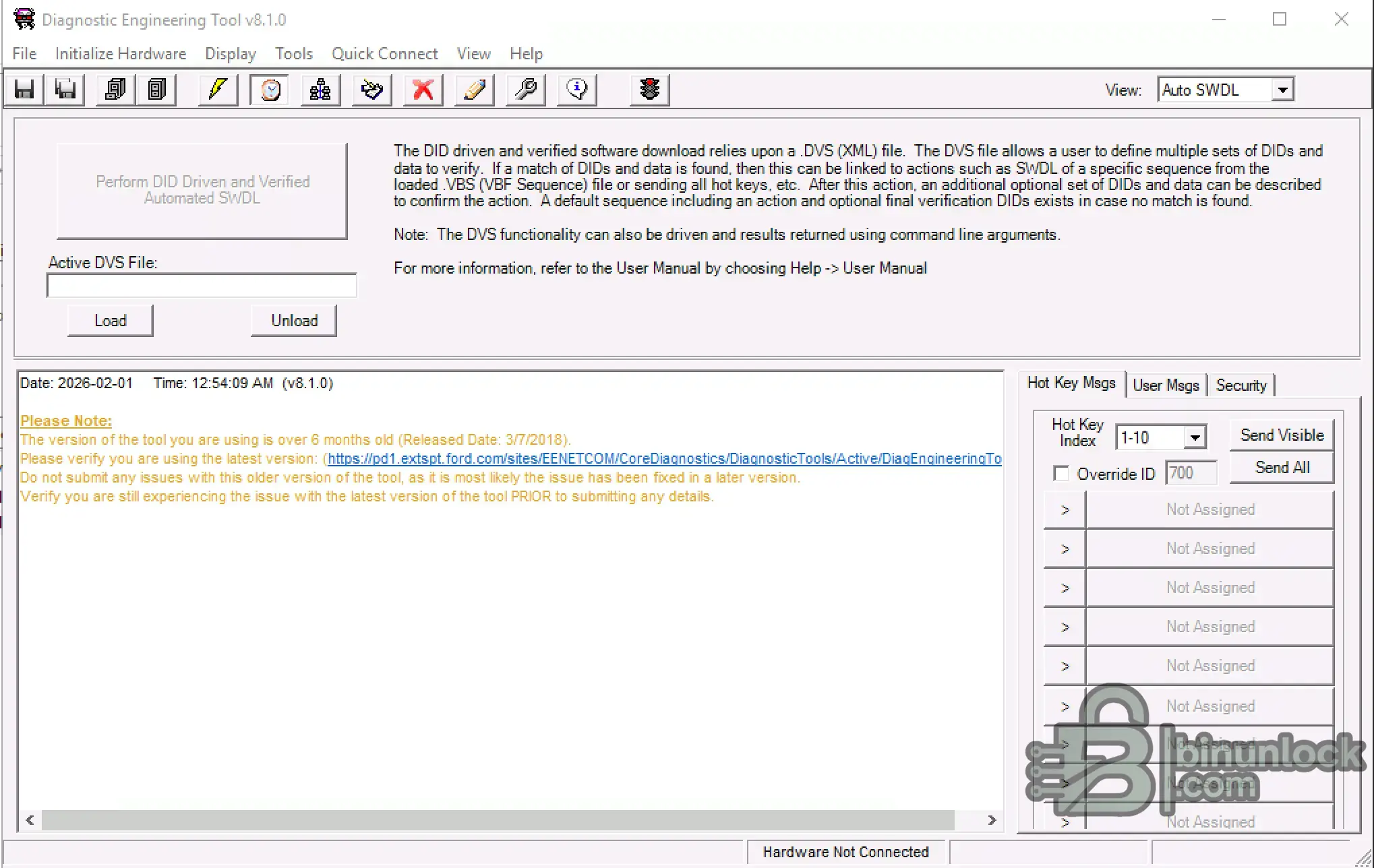

- Auto SWDL: автоматическая загрузка ПО с управлением по DID и проверкой, выполняемая на основе файла определения DVS (XML), с возможностью запуска через командную строку в поддерживаемых конфигурациях.

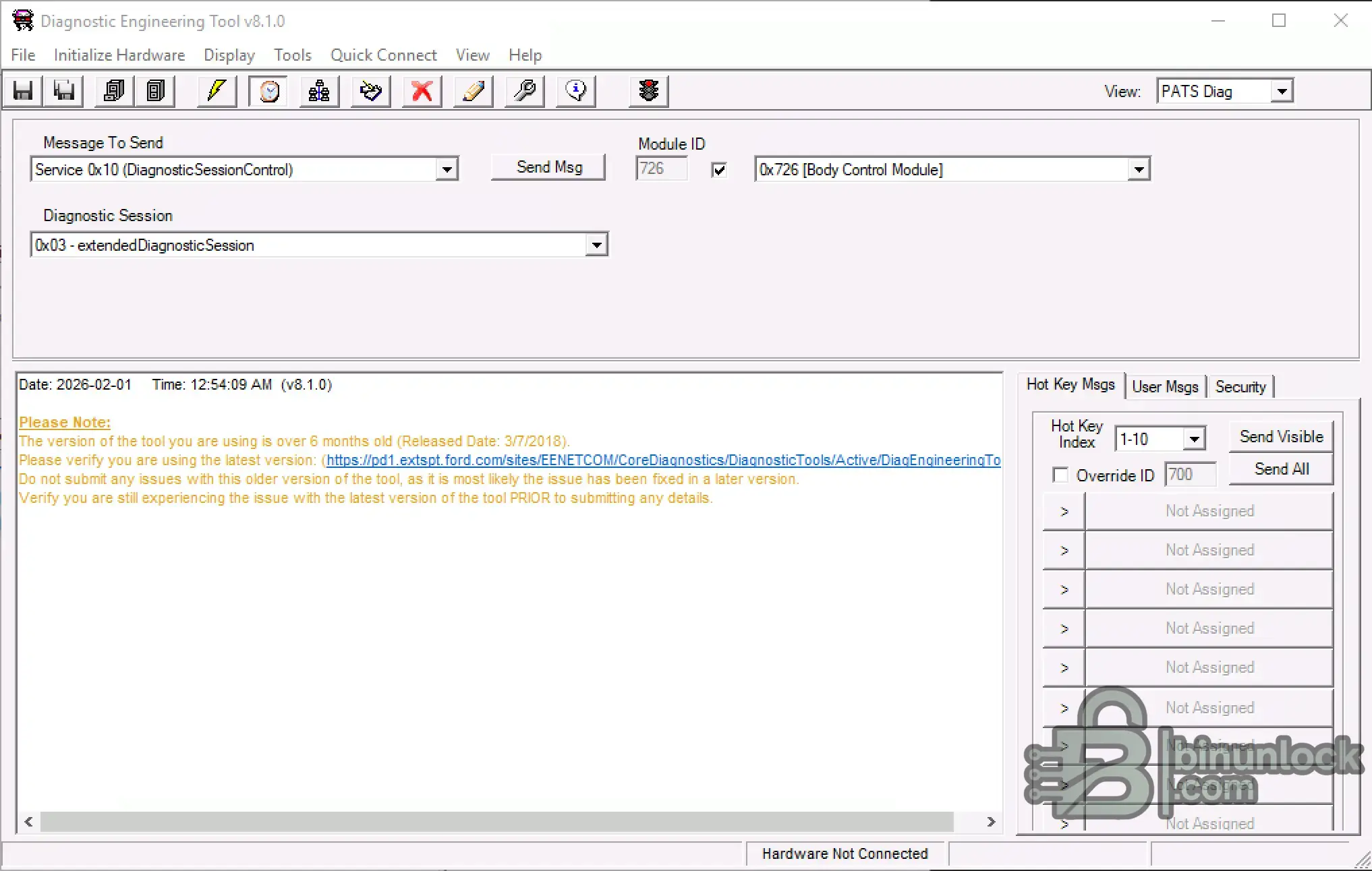

- PATS Diag: управление диагностической сессией и переходы к функциям диагностики, связанным с безопасностью, в поддерживаемых модулях и авторизованных сценариях.
Поддерживаемые автомобили и ЭБУ#
DET v8.1.0 предназначен для автомобилей Ford, оснащённых ЭБУ на базе ISO 14229 (UDS).Фактический охват зависит от платформы автомобиля, Тип ЭБУ, архитектуры сети, а также используемого интерфейса и среды.
Если модули автомобиля предоставляют сервисы UDS для диагностики, конфигурирования или загрузки данных, DET как раз предназначен для работы на этом уровне.
Содержимое пакета#

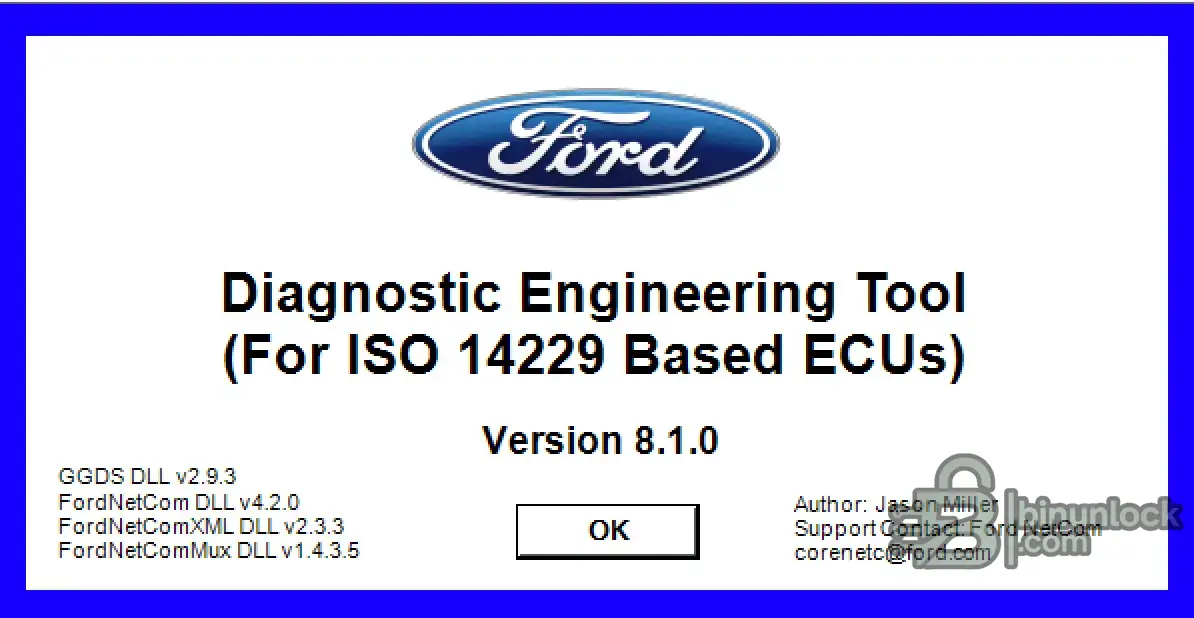

Точный список файлов архива в представленных материалах отсутствует.Информация о версиях, отображаемая в диалоге «О программе»:
- Инструмент для диагностической инженерии (для ECU на базе ISO 14229) v8.1.0
- GGDS DLL v2.9.3
- FordNetCom DLL v4.2.0
- FordNetComXML DLL v2.3.3
- FordNetComMux DLL v1.4.3.5
Примечания#
Интерфейс показывает дату выпуска 2018-03-07 и предупреждает, что сборка старше 6 месяцев, рекомендуя использовать более новую версию для отправки сообщений о проблемах.Поскольку этот инструмент может записывать данные конфигурации и участвовать в процедурах загрузки ПО, используйте его только при полном понимании назначения целевого ECU behavior и наличии соответствующих разрешений и процедур.
Официальный источник:
Отказ от ответственности#
Этот ресурс предоставляется исключительно в информационных и диагностических целях.Используйте его только на автомобилях, которыми вы владеете или которые вам явно разрешено обслуживать.
Вы несёте ответственность за соблюдение местного законодательства и процедур производителя, а также за любые риски потери данных или повреждения модуля.
