Ford All-In-One v3.2 — компактная утилита для Windows для работы с системами Ford PATS в мастерской.
Она считывает дампы EEPROM панели приборов/ECU, отображает страницы ключей и данные синхронизации, а также позволяет
синхронизировать иммобилайзер (PATS) между ECU и панелью приборов (или GEM) после ремонта или замены модуля.
Типовые процедуры
Почему стоит выбрать этот инструмент
Мини-FAQ и устранение неисправностей — Ford All-In-One v3.2
Как проверить, что синхронизация ECU↔Dash (или GEM) действительно прошла успешно?
Какой файл открывать из панели приборов или GEM?
Рекомендации перед любой записью
Распространённые проблемы чтения и их решение
«Synchro to ECU» или «Synchro to Dash» — что использовать?
Что означают страницы ключа и флаги блокировки?
После синхронизации лампа PATS всё ещё мигает — куда смотреть дальше?
Можно добавить новый транспондер из этих дампов?
Целостность файлов и контрольные суммы
Советы для мастерской
Проверенная среда и требования
Хорошая практика и правовое примечание
Используйте инструменты для работы с иммобилайзером только для законного ремонта при наличии доказательств права собственности/разрешения. Храните
оригинальные резервные копии и соблюдайте местное законодательство.
Отказ от ответственности
В этом сообщении обобщены функции, отображаемые в интерфейсе/справке приложения. Файлы, упомянутые на нашем форуме,
индексируются из общедоступных источников и могут быть предоставлены третьими лицами; мы не размещаем и не изменяем их.
Используйте на свой риск и в соответствии с применимыми законами и лицензиями.
Она считывает дампы EEPROM панели приборов/ECU, отображает страницы ключей и данные синхронизации, а также позволяет
синхронизировать иммобилайзер (PATS) между ECU и панелью приборов (или GEM) после ремонта или замены модуля.
- Поддерживаемые ECU: SID804 (93C56), EDC16 (95160), SID202/SID206/SID803 (95320), SIM210 (93C86).

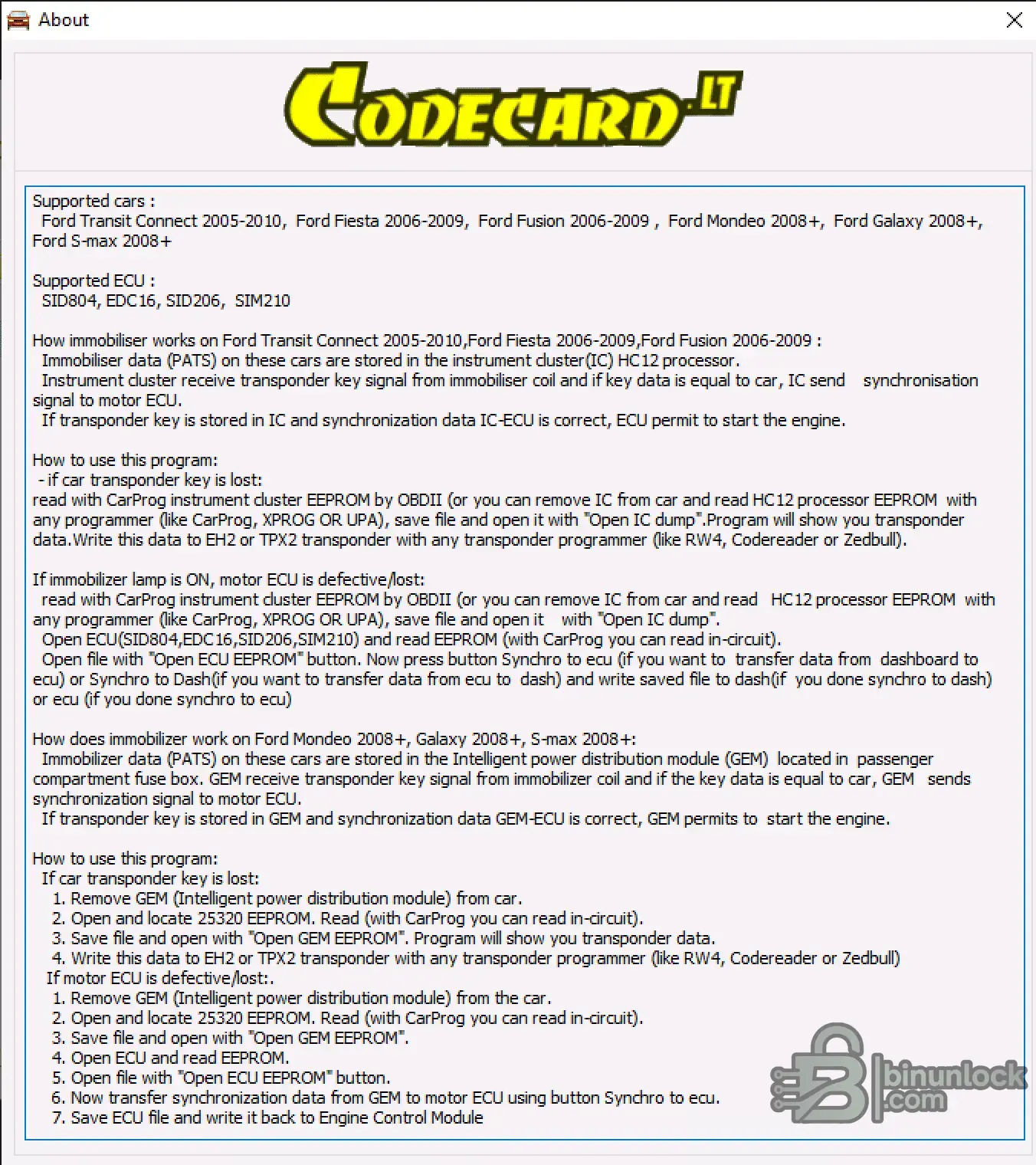

- Поддерживаемые автомобили (из встроенной справки):
Ford Transit Connect 2005–2010, Ford Fiesta 2006–2009, Ford Focus 2006–2009,

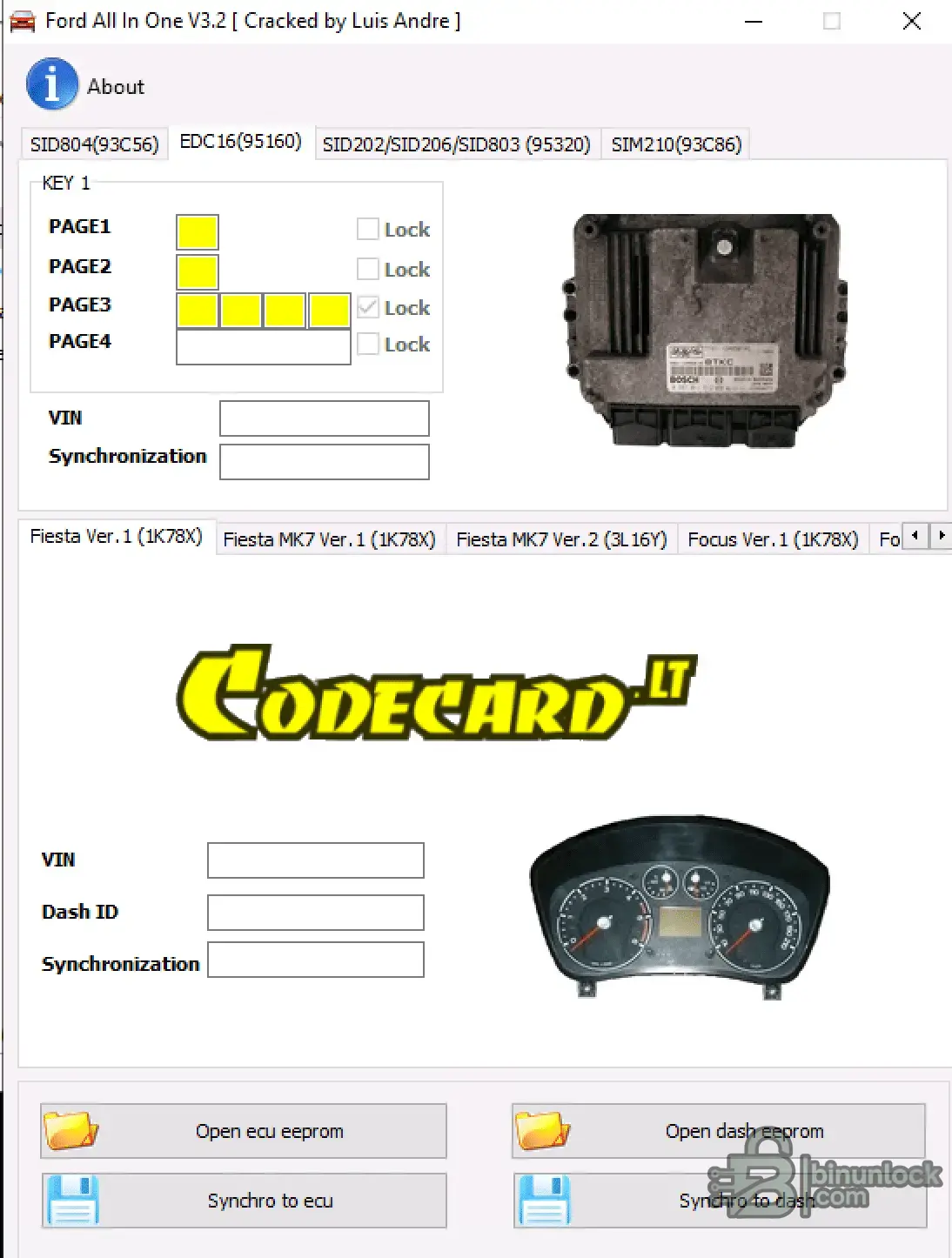

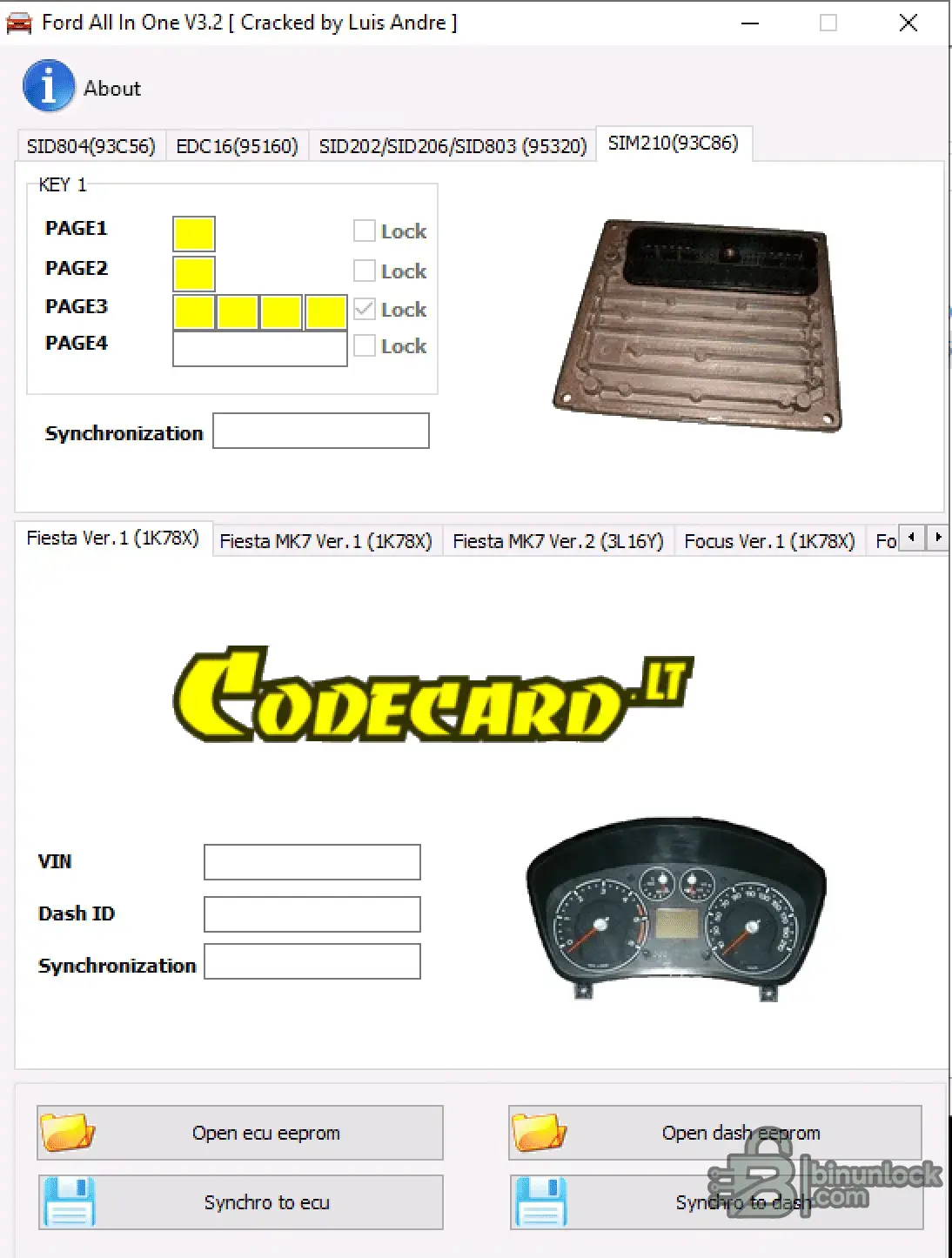

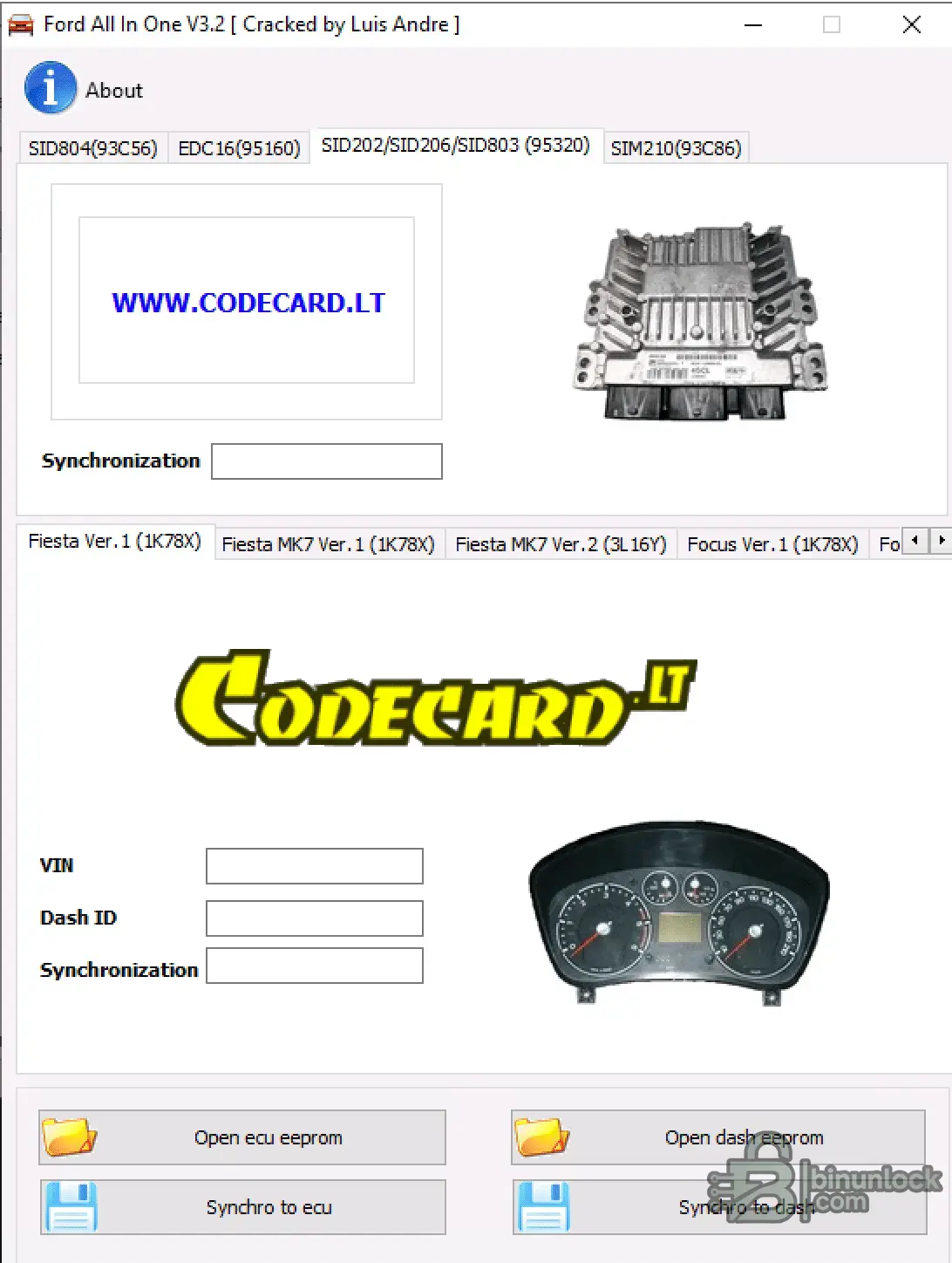

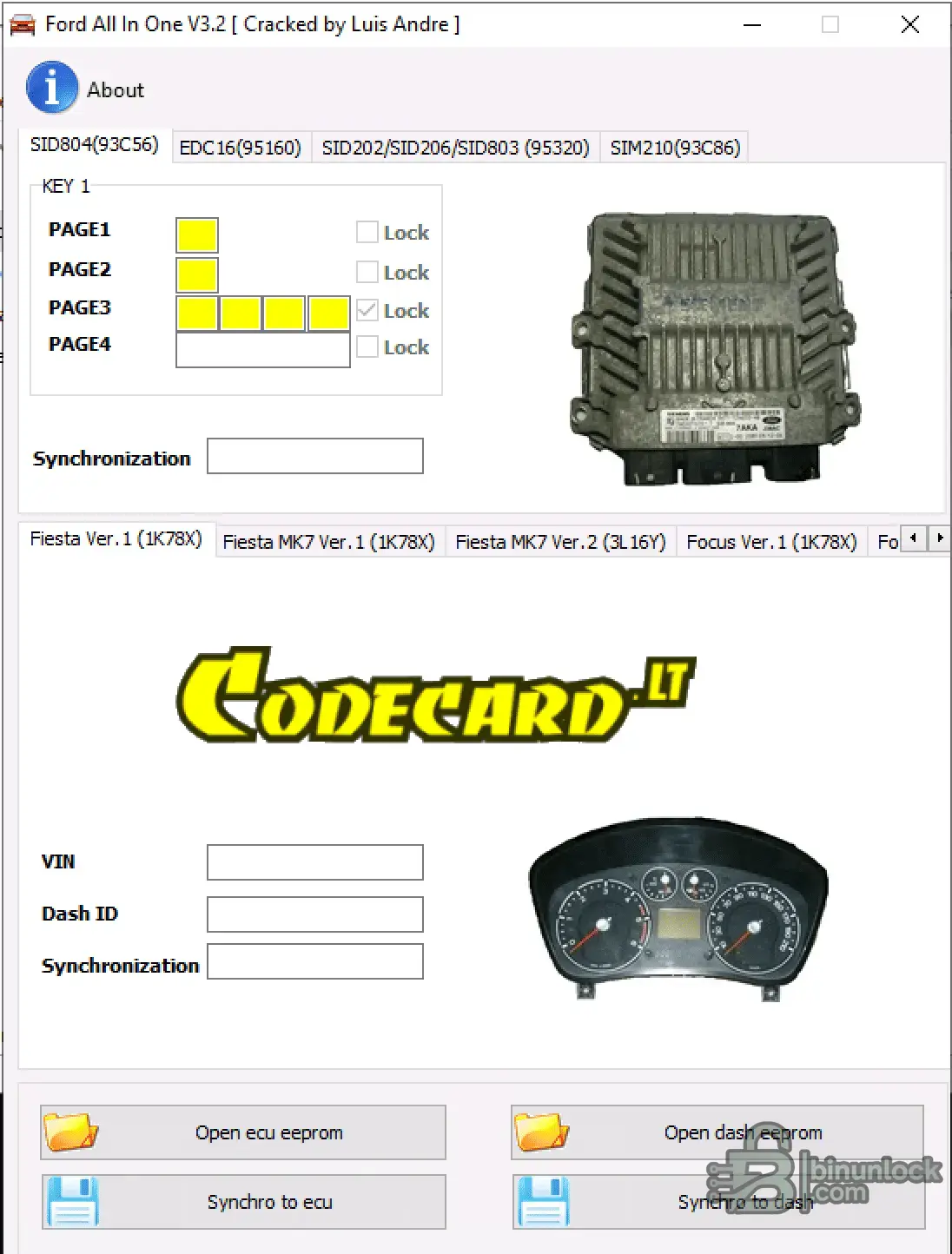

Ford Mondeo 2008+, Ford Galaxy 2008+, Ford S-Max 2008+. - Работа с EEPROM: откройте EEPROM ECU / EEPROM панели приборов (IC/GEM), проверьте страницы с данными ключей
и используйте Synchro to ECU или Synchro to Dash. - Поля VIN и Dash ID: быстрая проверка перед сохранением.
- Удобные вкладки для Fiesta (варианты 1K78X/3L16Y), Focus (1K78X) и т. д.
Типовые процедуры
- Если утерян транспондерный ключ: считайте EEPROM IC/GEM (семейство HC12/MCU, в зависимости от модели) через OBD или на столе,
сохраните дамп, запрограммируйте новый транспондер по этим данным (EH2/TPX2), затем синхронизируйте с ECU. - Если ECU неисправен или заменён: считайте EEPROM ECU, откройте EEPROM IC/GEM и используйте Synchro to Dash
или Synchro to ECU для переноса корректных данных сопряжения. - Всегда делайте резервные копии исходных файлов и проверяйте VIN/Dash ID перед записью.
Почему стоит выбрать этот инструмент
- Разработан специально для поколений Ford PATS, используемых в перечисленных моделях.
- Быстрая работа с дампами офлайн — идеально, когда программирование через OBD невозможно.
- Наглядное отображение «страниц ключей» с флагами блокировки для быстрой диагностики.
Мини-FAQ и устранение неисправностей — Ford All-In-One v3.2
Как проверить, что синхронизация ECU↔Dash (или GEM) действительно прошла успешно?
- После Synchro to ECU или Synchro to Dash снова откройте оба дампа и сравните их: поля VIN/Dash ID должны совпадать.
- Страницы ключей (P1–P4) должны содержать одинаковые данные транспондера в IC/GEM и ECU.
- В автомобиле лампа PATS должна погаснуть после включения зажигания; двигатель должен прокручиваться стартером и запускаться.
Какой файл открывать из панели приборов или GEM?
- В старых IC Fiesta/Focus используются MCU MC9S12 (HC12) с масками вроде 1K78X, 3L16Y. Считайте раздел EEPROM MCU.
- В Mondeo/Galaxy/S-Max 2008+ данные PATS обычно хранятся в GEM/BCM. Считайте EEPROM его MCU.
- Семейства ECU: SID804 (93C56), EDC16 (95160), SID202/206/803 (95320), SIM210 (93C86).
Рекомендации перед любой записью
- Сделайте две отдельные резервные копии EEPROM ECU и IC/GEM; проверьте хеши/размеры.
- Запишите VIN и Dash ID из интерфейса для сервисного отчёта.
- Если сомневаетесь, работайте на столе с источником питания с ограничением тока, чтобы избежать просадок напряжения при чтении/записи.
Распространённые проблемы чтения и их решение
- Повреждённый/нечитаемый дамп: проверьте ориентацию клипсы, снизьте скорость SPI/I²C на программаторе, очистите ножки, перечитайте.
- Защищённый MC9S12 (IC/GEM): убедитесь, что программатор поддерживает доступ к защищённым MCU; если нужен только PATS, читайте EEPROM, а не flash.
- Выбрано неверное устройство: перед чтением убедитесь в точном типе EEPROM (93C56/93C86/95160/95320) или маске MCU (1K78X/3L16Y).
«Synchro to ECU» или «Synchro to Dash» — что использовать?
- ECU заменён, а оригинальная приборная панель/GEM остаётся → используйте Synchro to ECU (копирование данных иммобилайзера из панели/GEM в ECU).
- Cluster/GEM заменён, а оригинальный ECU оставлен → используйте Synchro to Dash.
Что означают страницы ключа и флаги блокировки?
- Четыре блока «Page» обозначают страницы транспондера; флажки блокировки указывают на OTP/заблокированные биты в ключе.
- Если инструмент показывает несовпадение страниц между ECU и IC/GEM, выполните синхронизацию или запрограммируйте транспондер, созданный на основе правильного дампа.
После синхронизации лампа PATS всё ещё мигает — куда смотреть дальше?
- Несовпадение VIN между модулями на некоторых платформах всё ещё может блокировать запуск — приведите VIN в соответствующем модуле к нужному значению.
- Проверьте DTC в PCM/IC/GEM; очистите их и выключите-включите зажигание.
- На Mondeo/Galaxy/S-Max 2008+ убедитесь, что данные GEM действительно совпадают с ECU; повторно считайте оба модуля и сравните.
Можно добавить новый транспондер из этих дампов?
- Да — извлеките байты транспондера из дампа IC/GEM и создайте EH2/TPX2 (или аналог) с помощью подходящего программатора.
- После программирования чипа выполните синхронизацию, чтобы ECU и приборная панель использовали один набор данных иммобилайзера.
Целостность файлов и контрольные суммы
- Эта утилита работает с исходным содержимым EEPROM; для большинства EEPROM коррекция контрольной суммы блоков PATS не требуется.
- Если программатор поддерживает verify/CRC, включите эту функцию, чтобы убедиться в корректной записи.
Советы для мастерской
- Подписывайте каждый дамп VIN, названием модуля и датой (например, «WF0….–IC–1K78X–eeprom.bin”).
- Для каждого автомобиля храните папки «до работ» и «после работ» для учёта/соответствия требованиям.
- Если доступ по OBD нестабильный, считайте данные на столе со стабильным питанием 12.0–13.0 V / 2–5 A.
Проверенная среда и требования
- Проверено на Windows 10 LTSC (2019); работает на Windows 7/8/10/11 (32/64-bit).
- CPU: 2 ядра и более • RAM: 2 GB и более • Хранилище: ~100 MB для программы и дампов.
- Программатор EEPROM или OBD-интерфейс для чтения IC/GEM/ECU, где применимо.
Хорошая практика и правовое примечание
Используйте инструменты для работы с иммобилайзером только для законного ремонта при наличии доказательств права собственности/разрешения. Храните
оригинальные резервные копии и соблюдайте местное законодательство.
Отказ от ответственности
В этом сообщении обобщены функции, отображаемые в интерфейсе/справке приложения. Файлы, упомянутые на нашем форуме,
индексируются из общедоступных источников и могут быть предоставлены третьими лицами; мы не размещаем и не изменяем их.
Используйте на свой риск и в соответствии с применимыми законами и лицензиями.
