Файлы прошивки CAT — комплект из 4 DVD (DVDA9022-20…DVDA9025-20) для CAT ET WinFlash 2020

CAT Flash Files — что это и зачем они нужны
CAT Flash Files — это официальные пакеты калибровок/ПО, используемые для прошивки ECM Caterpillar. Они применяются через Caterpillar Electronic Technician (CAT ET) с помощью встроенной утилиты WinFlash и совместимого коммуникационного адаптера CAT. Типичные случаи применения: замена ECM, обновление ПО, обновление параметров выбросов/функций и восстановление корректных значений мощности/крутящего момента на двигателях и машинах.

Какое ПО использует эти файлы?

• CAT ET (Electronic Technician) для Windows — сервисное приложение, которое определяет оборудование, считывает DTC и запускает Utilities → WinFlash для загрузки нужного Flash File в ECM.
• WinFlash — модуль программирования внутри CAT ET, который стирает флеш-память ECM и загружает выбранный файл.
• Индекс SIS / FFS — Service Information System и Flash File Search обычно используются для поиска правильного файла по серийному номеру, номеру детали ECM/тестовой спецификации и мощности.

Что входит в этот комплект из 4 DVD за 2020 год
На ваших скриншотах показан классический релиз 2020 года, разбитый на многотомные архивы:

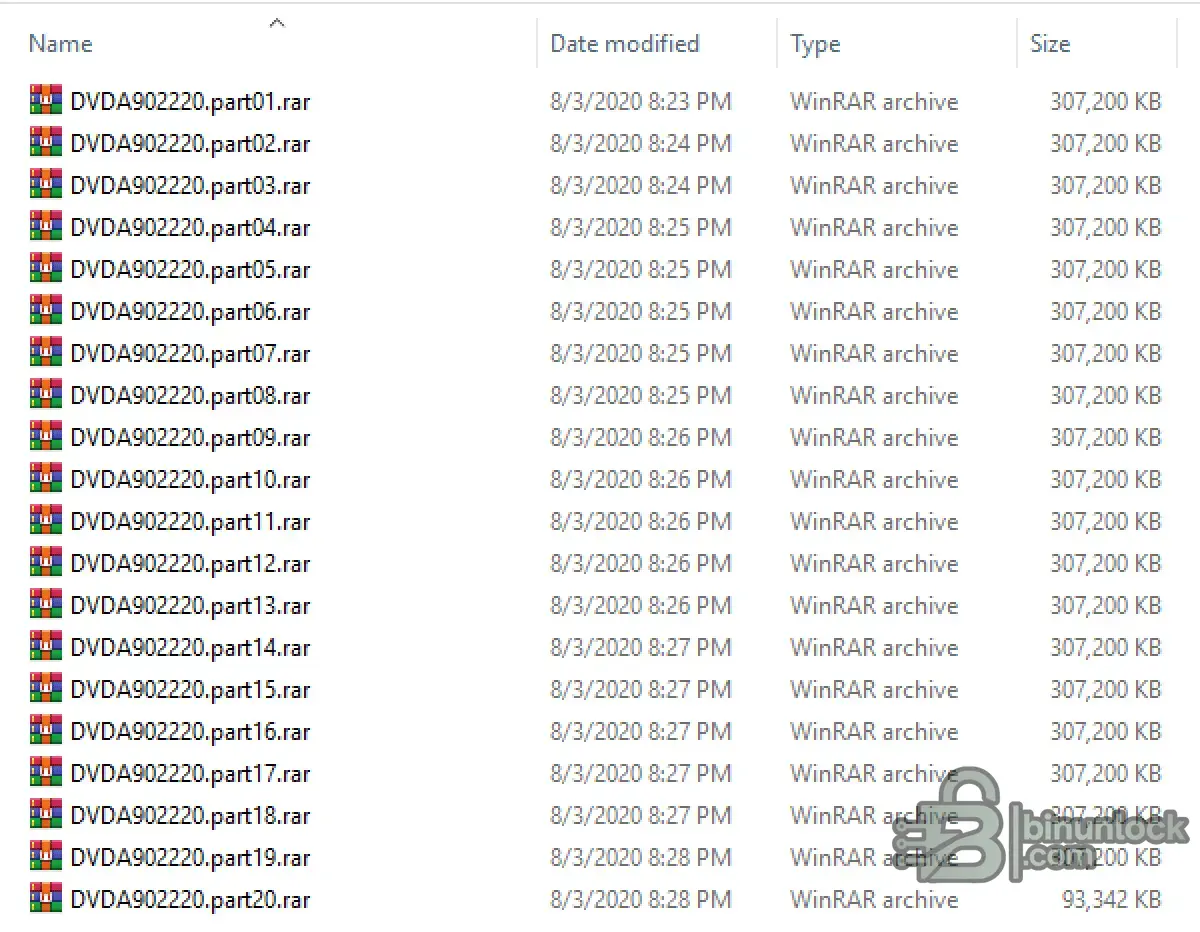

• DVD001 — DVDA9022-20 (части RAR: DVDA902220.part01…part20)

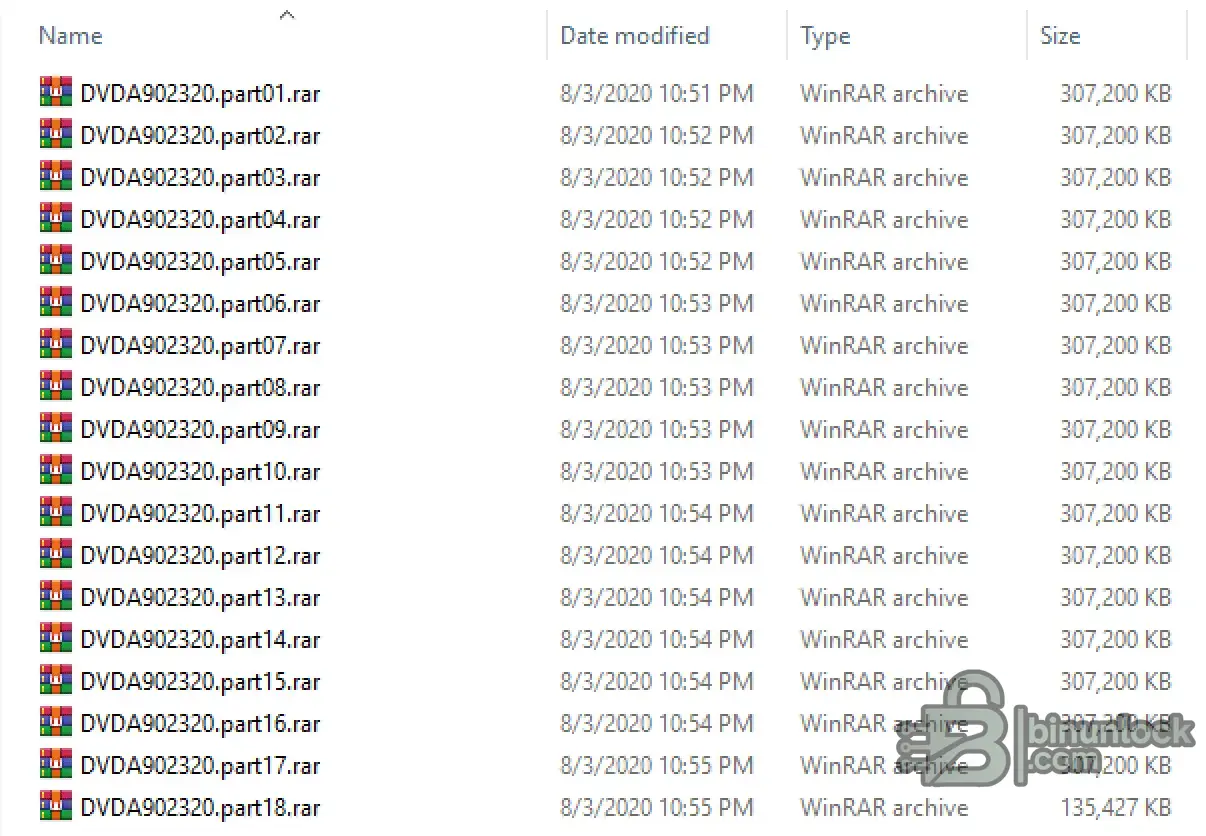

• DVD002 — DVDA9023-20 (части RAR: DVDA902320.part01…part18)

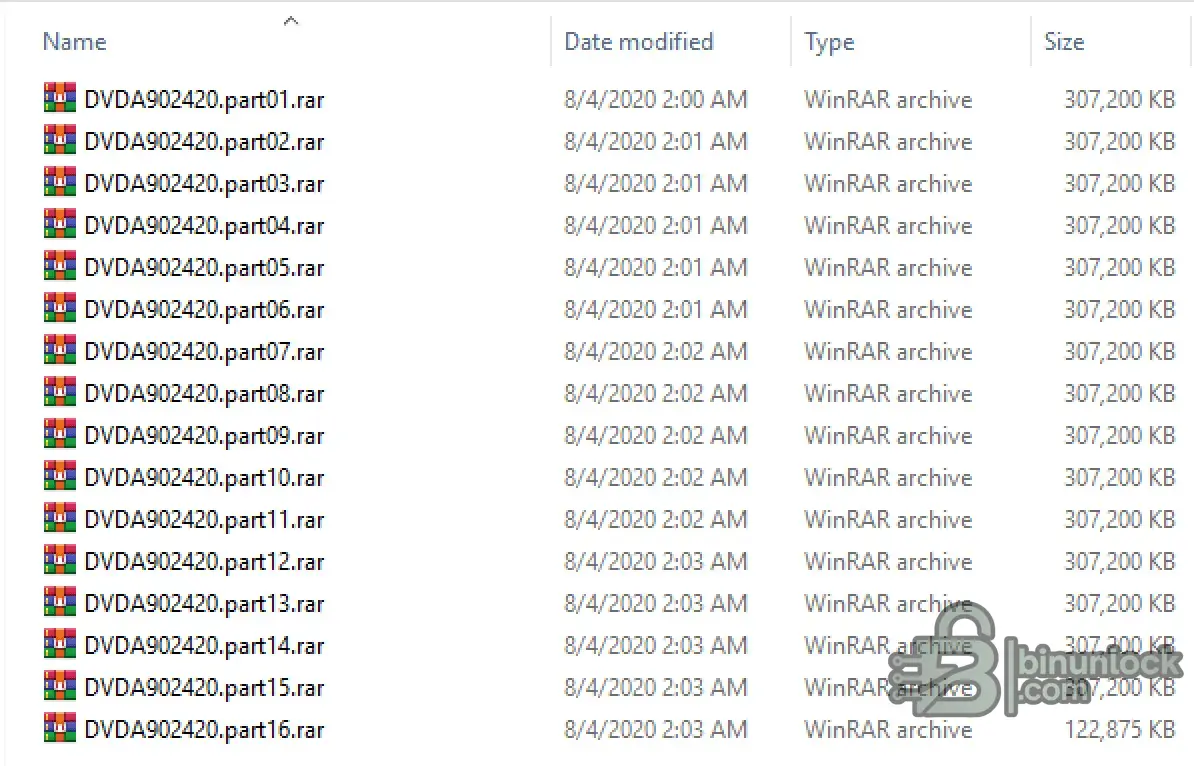

• DVD003 — DVDA9024-20 (части RAR: DVDA902420.part01…part16)

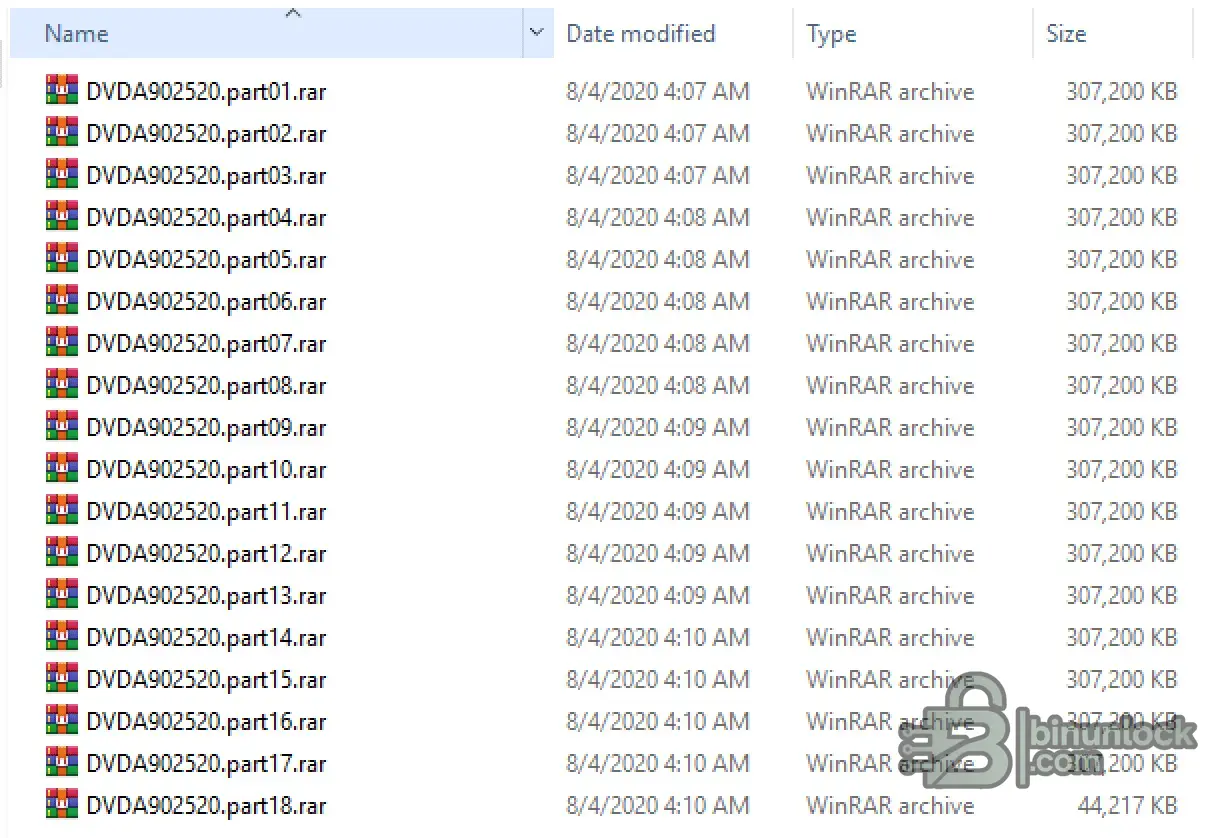

• DVD004 — DVDA9025-20 (части RAR: DVDA902520.part01…part18)

Каждый DVD представляет собой двухслойный образ, разбитый примерно на 20 частей (около 300 МБ каждая) для удобства скачивания и передачи. После распаковки вы получите четыре ISO-папки/диска с заводскими Flash Files и индексом.

Обзор охвата
Это поколение DVD охватывает широкий спектр дорожных и внедорожных двигателей и машин Caterpillar. В числе примеров — популярные семейства двигателей (C7/C9/C13/C15/C18, 3406E и т. д.) и ECM машин, применяемые в строительной, промышленной и энергетической технике. Доступность конкретных вариантов мощности зависит от региона и серийного номера.

Как выбрать ПРАВИЛЬНЫЙ файл

• В SIS (или вашем каталоге) выполните поиск по серийному номеру машины/двигателя и откройте Engine Performance Specifications / Flash Files.
• Сверьте номер оборудования ECM/тестовую спецификацию и требуемое семейство по мощности/выбросам.
• Запишите номер Flash File и извлеките соответствующий файл из комплекта DVD.

Типовой порядок программирования (CAT ET + WinFlash)

• Установите CAT ET и драйверы CAT Comm Adapter II/III.
• Распакуйте четыре DVD; смонтируйте нужный ISO или укажите ET путь к папке.
• Подключитесь к оборудованию, сделайте резервную копию текущих параметров, затем откройте Utilities → WinFlash.
• Выберите целевой ECM, укажите правильный Flash File и следуйте подсказкам, пока ET не сообщит об успешном завершении.
• Восстановите/настройте параметры (FLS/FTS, PTO, круиз-контроль и т. д.) в соответствии с требованиями.

Почему эти DVD важны

• Заводские калибровки — эталонные файлы для прошивки/настроек мощности ECM.
• Широкая совместимость — поддержка множества модельных годов двигателей и контроллеров машин.
• Удобно для мастерской — офлайн-доступ; после распаковки файлов постоянное подключение к интернету не требуется.

Совместимость с системой и требования к месту
Проверено на Windows 10 LTSC (2019). Также работает на Windows 7 / 8 / 10 / 11 (x86/x64).

• ОС: Windows 7 или новее (32/64-бит)
• CPU: двухъядерный 2.0 GHz или лучше
• RAM: 4 GB (рекомендуется 8 GB)
• Место на диске: ~30–40 GB свободного места для всех четырёх DVD после распаковки
• Интерфейс: CAT Communication Adapter (II/III или совместимый)

Примечания и рекомендации

• Перед программированием всегда делайте резервную копию конфигурации ECM.
• Используйте стабильное питание и надёжное соединение для передачи данных — прерванная прошивка может вывести ECM из строя.
• После программирования проверьте конфигурацию оборудования, выполните самодиагностику и распечатайте сервисный отчёт.
