Evolic — утилита для файлов ECU Renault и Dacia V42

Evolic — офлайн-утилита для ECU-файлов, предназначенная для отдельных семейств систем управления двигателем Renault и Dacia. Она открывает бинарный файл, уже считанный отдельным программатором, применяет выбранную в интерфейсе процедуру и сохраняет новый рабочий файл для сравнения и последующей записи.

В комплектном приложении процедуры сгруппированы по семействам ECU и разделены на операции, связанные с датчиками, калибровками, иммобилайзером и холодным запуском. Оно не связывается с автомобилем, не определяет ECU автоматически и не заменяет bench/boot-инструмент, необходимый для чтения и записи блока.

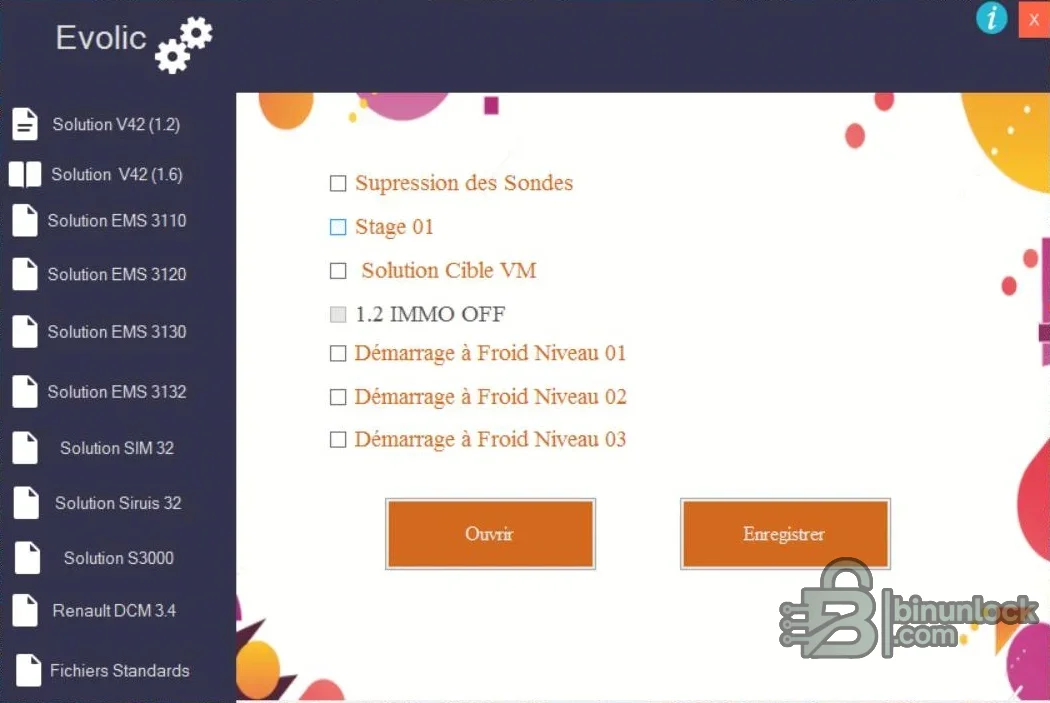

Семейства контроллеров, отображаемые в интерфейсе​#

• EMS 3110
• EMS 3120
• EMS 3130
• EMS 3132
• SIM 32
• Sirius 32
• S3000
• Renault DCM3.4
• Две дополнительные группы решений, разделённые по профилю двигателя/применения

Это пункты меню в поставляемой сборке, а не гарантия поддержки каждой модели Renault или Dacia, кода двигателя и номера ПО, использующих ECU с похожим названием. Совместимость необходимо подтверждать по наклейке блока, типу процессора или памяти, полному размеру файла и точной идентификации калибровки.

Функции, доступные в программе​#

• Процедура отключения датчика или зонда для поддерживаемых файлов
• Предустановленная операция калибровки Stage 1
• Решение Target-VM, если оно предусмотрено выбранным профилем ECU
• Операция с файлом, связанная с иммобилайзером, для указанного профиля малолитражного двигателя
• Три уровня настройки холодного запуска
• Открытие исходного файла и сохранение обработанного результата

Интерфейс не документирует диапазоны байтов или алгоритм checksum, используемые каждой процедурой. Наличие кнопки не доказывает поддержку произвольного файла. Всегда сравнивайте результат с нетронутым оригиналом и остановитесь, если изменился размер файла или модифицированная область неправдоподобно велика.

Необходимое оборудование и исходные данные​#

• Компьютер с Windows, способный запускать устаревшее нативное 32-битное приложение
• Bench-, boot-, BDM- или совместимый программатор для конкретного ECU
• Проверенный пин-аут и стабилизированный источник питания
• Два совпадающих считывания оригинальной области flash или EEPROM
• Модель автомобиля, код двигателя, производитель ECU, номер оборудования и номер ПО
• Инструменты коррекции checksum и сравнения бинарных файлов, подходящие для контроллера
• Диагностическое оборудование для проверки до сканирования и после записи

Драйверы интерфейса, пин-ауты и оборудование для связи с автомобилем не входят в комплект. Приложение предполагает, что совместимый файл предоставит специалист.

Рекомендуемый порядок работы с файлами​#

1. Зафиксируйте идентификационные данные автомобиля и ECU до снятия или вскрытия блока.
2. Считайте нужную память дважды и убедитесь, что оба хеша совпадают.
3. Храните нетронутый оригинал вне каталога приложения.
4. Выбирайте только группу контроллера и операцию, подтверждённые для точной структуры ПО.
5. Откройте копию, применяйте по одному изменению за раз и сохраняйте результат под новым именем.
6. Сравните размер файла и каждый изменённый диапазон в hex-редакторе или программе для калибровок.
7. Откорректируйте или проверьте контрольные суммы в соответствии с методом программирования.
8. Записывайте при стабильном напряжении, проверьте запись и выполните полную диагностику.

Ограничения совместимости и законодательства​#

В автомобилях семейства Renault используется несколько не связанных между собой архитектур ECU, иммобилайзера и систем контроля выбросов, даже в рамках одного поколения модели. Не делайте вывод о поддержке, основываясь только на маркетинговом семействе ECU. Если точный номер ПО или структура файла неизвестны, считайте такой вариант неподдерживаемым.

Изменения калибровок, связанные с датчиками и выбросами, могут быть запрещены на дорогах общего пользования. Используйте такие функции только там, где это законно и технически обосновано, например при контролируемой разработке, авторизованном ремонте или внедорожных соревнованиях. Перед любым изменением файла следует провести обычную механическую диагностику.

Устранение неисправностей и восстановление​#

Если программа отклоняет файл, уточните, предоставил ли программатор полное считывание, секцию калибровок или EEPROM и ожидает ли выбранный профиль такой формат. Если результат приводит к незапуску, ошибке checksum или ненормальной работе, восстановите оригинал и проверьте метод записи, прежде чем пробовать другое редактирование.

Для полезной поддержки укажите семейство ECU, номера оборудования и ПО, код двигателя, инструмент и режим чтения, размеры оригинала и результата, а также диагностические ошибки с удалёнными конфиденциальными данными. Не публикуйте полные бинарные файлы клиентов, VIN или секреты иммобилайзера.

Примечания к пакету​#

Архив содержит единственный неподписанный 32-битный исполняемый файл Windows из полностью протестированного исходника. В его встроенных метаданных указаны продукт и поставляемая линейка релиза. Программа была статически проверена, но при подготовке не запускалась; используйте изолированное окружение и выполните собственное сканирование.
