ECU Reader — инструмент для EEPROM и иммобилайзера EDC15 00.05

ECU Reader — устаревшее сервисное приложение для Windows, предназначенное для считывания, резервного копирования и редактирования некоторых данных EEPROM ЭБУ двигателя через диагностический разъём автомобиля. В документированных функциях предусмотрены чтение PIN-кода иммобилайзера, данных VIN и пробега, статуса иммобилайзера, а также операции чтения/записи EEPROM для определённой группы старых ЭБУ двигателей VAG, Peugeot/Citroën и Opel.

Это сервисное ПО, зависящее от оборудования, а не универсальный файловый калькулятор и не универсальный сканер. Для работы в реальном времени требуются совместимый интерфейс ECU Reader, правильное подключение к автомобилю и стабильное питание. Используйте приложение только для автомобилей и блоков управления, обслуживание которых вам разрешено, и перед любой операцией записи обязательно сохраняйте проверенную оригинальную резервную копию EEPROM.

Основные функции​#

Интерфейс группирует операции по группам автомобилей и семействам ECU. В зависимости от выбранного блока управления доступны следующие функции:

• Считывание идентификационных данных ECU перед выбором сервисной операции
• Считывание PIN-кода иммобилайзера из памяти поддерживаемого ECU двигателя
• Считывание или восстановление данных VIN там, где это поле реализовано
• Считывание или восстановление сохранённого пробега в записях поддерживаемых ECU двигателя
• Отображение статуса иммобилайзера и, для специально поддерживаемых вариантов, изменение этого статуса
• Считывание EEPROM в файл для резервного копирования, сравнения или разрешённого ремонта
• Запись EEPROM обратно в тот же совместимый ECU после проверки файла
• Просмотр или очистка сохранённых записей сервисного интервала в поддерживаемых EDC15 приложениях Peugeot/Citroën

Наличие полей в интерфейсе не означает, что каждая операция доступна для любой марки. Доступность функций определяется выбранным протоколом ECU и веткой ПО, поэтому сначала определите блок управления и никогда не считайте, что кнопка, подходящая для одного семейства, безопасна для другого.

Совместимость VAG EDC15​#

Разработчик заявляет поддержку OBD-II для старых дизельных автомобилей Volkswagen, Audi, Škoda и SEAT с Bosch EDC15. Поддерживаемые EDC15 функции включают чтение/запись EEPROM, а в зависимости от варианта ECU — работу с исходным пробегом ECU, PIN-кодом иммобилайзера и состоянием иммобилайзера.

Документированные семейства ECU и примеры применения:

• EDC15P / EDC15P+: Audi A2, A3, A4 и A6 1.4/1.9 TDI; Volkswagen Bora, Golf IV, Lupo, New Beetle, Passat, Polo и Sharan с двигателями 1.2/1.4/1.9 PD; Škoda Fabia и Octavia 1.9 PD
• EDC15VP40 с 29F400: Audi A4, A6 и A8 2.5 TDI V6 в вариантах Bosch Euro 3, а также Volkswagen Passat 2.5 V6
• EDC15VP40 с 29F800: более поздние варианты Audi A4, A6 и A8 2.5 TDI V6 Bosch Euro 4 и соответствующие версии Passat
• EDC15V: Audi A3/A4/A6 1.9 TDI, Volkswagen Bora/Golf IV/New Beetle/Passat/Sharan 1.9 TDI, Škoda Fabia/Octavia 1.9 TDI и Superb 2.5 TDI V6
• EDC15Pa: отдельные версии Audi A2 и Volkswagen Polo 1.4 TDI

Этот список служит ориентиром по семействам ECU, а не гарантией совместимости только по модели и объёму двигателя. Перед началом подтвердите номер детали Bosch, идентификаторы оборудования/ПО VAG, код двигателя и диагностический отклик. Заменённые или ремапнутые ECU могут отличаться от блока управления, установленного на автомобиле с завода.

Поддержка VAG ME7​#

В приложении предусмотрена отдельная ветка ME7; во внутренних данных интерфейса указаны ME7.1/ME7.5. Документированная функция работы в реальном времени для поддерживаемых бензиновых ECU VAG ME7 — считывание PIN-кода иммобилайзера через диагностический разъём.

Не распространяйте функции работы с EEPROM, пробегом или отключением иммобилайзера EDC15 на все контроллеры ME7. Уточните точное подсемейство ME7 и ПО, сохраните отчёт диагностического сканирования и, если требуется операция с возможностью записи за пределами документированных возможностей этого инструмента, используйте метод восстановления на столе или в boot-режиме, предназначенный для конкретного контроллера.

Поддержка Peugeot и Citroën EDC15C2​#

Для поддерживаемых дизельных автомобилей Peugeot и Citroën с Bosch EDC15C2 документированный набор функций включает:

• Считывание PIN иммобилайзера и разрешённое восстановление данных PIN
• Чтение и запись внутренней EEPROM через диагностический разъём
• Считывание исходного пробега, сохранённого в ECU двигателя
• Удаление или редактирование сохранённых записей межсервисного пробега на совместимых версиях контроллеров

Функция списка обслуживания относится к записям, хранящимся в совместимом ECU двигателя; это не универсальная утилита для BSI, панели приборов или сброса ТО. На платформах PSA могут использоваться данные ECU двигателя, BSI и приборной панели, поэтому зафиксируйте все исходные значения и устраняйте любые расхождения по всему автомобилю с помощью правильной заводской диагностической процедуры.

Поддержка Opel Delco и Multec​#

В меню Opel есть разделы для бензиновых ECU Delco/Multec. Разработчик документирует две основные группы контроллеров:

• Delco с Motorola HC11F1 / Multec F: считывание или восстановление PIN, а также чтение/запись EEPROM на поддерживаемых бензиновых версиях
• Гибридный Delco HSFI-2.1: считывание PIN на поддерживаемых бензиновых версиях, включая семейства 1,4 и 1,6 литра, указанные в ПО

Маркировка контроллера и его аппаратная идентификация надёжнее предположений по объёму двигателя. В похожих моделях Opel могут использоваться разные системы Delco, Bosch или Siemens, а контроллеры вне этих документированных разделов следует считать неподдерживаемыми.

Необходимое оборудование и подготовка автомобиля​#

ECU Reader выполняет обмен по OBD в реальном времени, поэтому требуется совместимый интерфейс, используемый оригинальным продуктом. В пакет ПО входит только приложение; обычный кабель ELM327 не станет от этого совместимым программатором.

Перед подключением:

• Определите точный ECU двигателя по его физической маркировке и диагностической идентификации
• Используйте заведомо совместимый адаптер ECU Reader и правильный OBD-кабель или кабель для работы на столе
• Подключите стабилизированный автомобильный источник питания, подходящий для автомобиля и выполняемой операции
• Отключите ненужные потребители электроэнергии и не допускайте перехода ПК в сон или гибернацию
• Используйте надёжное прямое подключение по serial/USB; избегайте нестабильных хабов и удалённой переадресации USB
• Выполните полное сканирование автомобиля и сохраните коды неисправностей, VIN, идентификацию ECU и кодирование
• Убедитесь, что автомобиль принадлежит владельцу на законных основаниях или что авторизация мастерской зафиксирована

Обычного считывателя кодов неисправностей недостаточно для программирования EEPROM. Если интерфейс не может установить стабильный сеанс или идентификация ECU не совпадает, остановитесь до любых попыток записи.

Безопасный порядок работы с EEPROM​#

1. Выберите правильную марку и семейство ECU, затем считайте идентификационные данные без изменения данных.
2. Считайте EEPROM и сохраните как минимум две копии с идентификаторами автомобиля, ECU и датой.
3. Сравните резервные копии побайтно; несовпадение результатов чтения указывает на проблему со связью или питанием.
4. Запишите исходные PIN, VIN, пробег и статус иммобилайзера, отображаемые программой.
5. Вносите только разрешённое изменение, необходимое для ремонта, и сохраняйте нетронутый оригинал.
6. Перед разрешением операции записи проверьте размер файла и семейство ECU.
7. Поддерживайте стабильное напряжение и не отключайте интерфейс, пока программа не сообщит о завершении.
8. Включайте и выключайте зажигание только при необходимости, повторно просканируйте автомобиль и проверьте запуск, статус иммобилайзера и ошибки.

Сама программа предупреждает, что потеря связи во время записи EEPROM может повредить сохранённые данные. Перед записью должны быть подготовлены действующая резервная копия и отдельный план восстановления: стендовый доступ, внешнее программирование EEPROM или замена ECU, подготовленная по авторизованной процедуре.

Работа с VIN, PIN и пробегом​#

Значения PIN, VIN и пробега относятся к данным мастерской, связанным с безопасностью и идентификацией. Используйте их только для законной замены, синхронизации, восстановления после неисправности и корректировки записей. Сохраняйте заказ-наряд, исходные показания и причину изменения.

• PIN, считанный из ECU двигателя, сам по себе может быть недостаточен для программирования ключа; всё равно необходимо учитывать архитектуру иммобилайзера автомобиля и диагностическую процедуру.
• Поле VIN может храниться более чем в одном модуле. Исправление в одном ECU не синхронизирует автоматически BSI, приборную панель, шлюз или другие контроллеры.
• Пробег может храниться в нескольких модулях. Никогда не используйте этот инструмент для искажения истории автомобиля; исправляйте несогласованные данные в соответствии с применимым законодательством и документируйте исходное значение.
• Изменение статуса иммобилайзера может помешать запуску или ослабить защиту от угона. Используйте его только для документированного ремонта, когда поддерживается точная функция контроллера.

Системные требования​#

• ПК с Windows, подходящий для устаревшего нативного 32-битного x86 настольного приложения
• Для минимальных проблем с совместимостью — изолированная рабочая среда Windows эпохи XP/Windows 7; для проверки файлов можно использовать отдельную виртуальную машину, но перед подключением к автомобилю необходимо проверить работу USB/последовательного интерфейса в реальном времени
• Для старого драйвера интерфейса может потребоваться доступ администратора, но не отключайте защиту системы глобально
• Свободный и стабильный COM-порт, предоставляемый совместимым интерфейсом
• Не менее 50 МБ свободного места на диске для программы, резервных копий EEPROM, журналов и копий для сравнения
• Разрешение экрана 800×600 или выше
• Для обычных операций с ECU подключение к интернету не требуется; по возможности держите устаревшую рабочую станцию изолированной

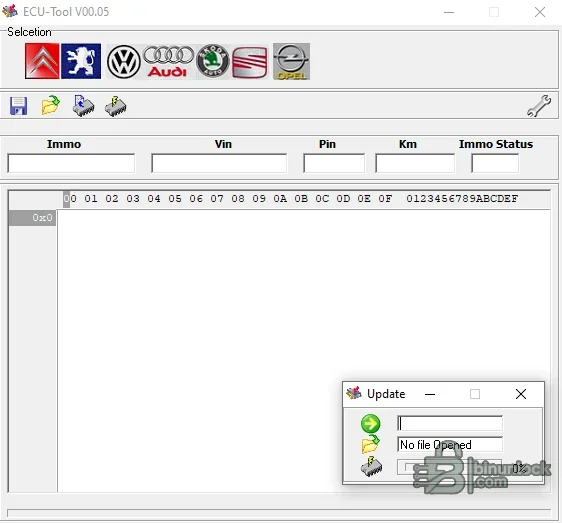

Поставляемый исполняемый файл не подписан и не содержит встроенных метаданных о версии Windows. Он был статически проверен и не запускался при упаковке, поскольку исходный комплект уже содержит подлинный скриншот интерфейса. Перед использованием проверьте архив и извлечённый файл в собственной контролируемой среде.

Содержимое пакета и проверка​#

Очищенный архив содержит одно нативное x86-приложение: ECU READ.exe. Исходный защищённый RAR прошёл полную проверку архива и точное извлечение. Пересобранный зашифрованный 7z был независимо проверен и повторно извлечён, после чего хеш полученного файла сравнили с перечнем чистой полезной нагрузки.

Оболочка архива с исходным кодом, веб-ярлык или посторонний установщик в комплект не входят. Устаревшие компоненты онлайн-обновления остаются частью исходного кода программы; публичные метаданные не раскрывают адреса сторонних исходников или учётные данные для обновлений.

Устранение неполадок​#

• Нет связи: проверьте поддержку питания от аккумулятора, состояние зажигания, драйвер интерфейса, назначение COM-порта и соответствие выбранного семейства ECU физическому контроллеру.
• Идентификация проходит, но чтение PIN/EEPROM не удаётся: прекратите повторные попытки, сохраните состояние диагностики и уточните точную аппаратную/программную ревизию ECU.
• Два чтения EEPROM отличаются: не записывайте ни один из файлов; устраните проблему с питанием, проводкой или интерфейсом и получите повторяемые резервные копии.
• Предупреждение о размере файла: никогда не дополняйте, не обрезайте и не подменяйте файл только ради прохождения этого диалога; используйте точное считывание с ECU того же семейства.
• Запись прервана: не включайте и не выключайте питание наугад. Сохраните последнюю рабочую резервную копию и переходите к процедуре восстановления для конкретного контроллера.
• Поле PIN, VIN или пробега пустое: выбранный контроллер может не выдавать этот параметр либо связь может быть неполной; не придумывайте значение.
• Программа не запускается: используйте чистую изолированную среду Windows с поддержкой 32-битных приложений и правильный драйвер интерфейса, вместо того чтобы скачивать DLL на замену с неизвестных сайтов.
