ECU Modules Repair Helper — большая иллюстрированная офлайн-справка по электронике управления двигателем. Система поиска охватывает основы работы с мультиметром, принципы электронного впрыска, основные компоненты ЭБУ и страницы по конкретным контроллерам, где распространённые неисправности связаны с расположением элементов на плате, силовыми каскадами, микросхемами памяти, стабилизаторами, защитными устройствами и выходными драйверами.
Это справочная документация, а не автоматизированная диагностическая программа. Она пригодится на рабочем месте после того, как обычные проверки проводки, питания, масс и связи помогли локализовать неисправность в модуле управления.
Это справочная документация, а не автоматизированная диагностическая программа. Она пригодится на рабочем месте после того, как обычные проверки проводки, питания, масс и связи помогли локализовать неисправность в модуле управления.
Для чего нужна эта справка#
Используйте справочник для определения участков платы, поиска компонентов и планирования измерений на поддерживаемых устаревших семействах ECM. Схемы помогут специалисту по электронике понять, какая цепь управляет форсунками, катушками зажигания, регуляторами холостого хода или стабилизацией питания, прежде чем менять детали.Подтверждённые функции#
- Поиск, содержание и избранное в средстве просмотра Windows HTML Help
- Введение в работу с мультиметрами, системы впрыска и распространённые электронные компоненты
- Иллюстрированные схемы плат ЭБУ с пронумерованными обозначениями компонентов
- Страницы по контроллерам с описанием известных симптомов, неисправностей и особенностей ремонта
- Темы для печати и офлайн-использования в мастерской
Поддерживаемые контроллеры, файлы и автомобили#
- Magneti Marelli 4SF, 4AFB, G7/G7.1, IAW 1ABG, 5NF, 6LP и связанные семейства Fiat/Ford/VW
- Справочные материалы по Bosch Motronic, EDC и ME, включая примеры Bosch 3.8.3, LE-Jetronic, MP7.2 и ME7.4.4
- Варианты GM Multec, HSFI и Motronic
- Применения Ford EEC IV/EEC V и Marelli
- Контроллеры Siemens Sirius, а также отдельные страницы по контроллерам Mercedes, Fiat, GM и VAG
- Точный перечень определяется содержанием и ревизией платы, указанными в каждой статье
Содержимое пакета#
- Единая скомпилированная база знаний CHM
- Иллюстрированные страницы с расположением компонентов
- Статьи о неисправностях и ремонте, сгруппированные по семействам ЭБУ

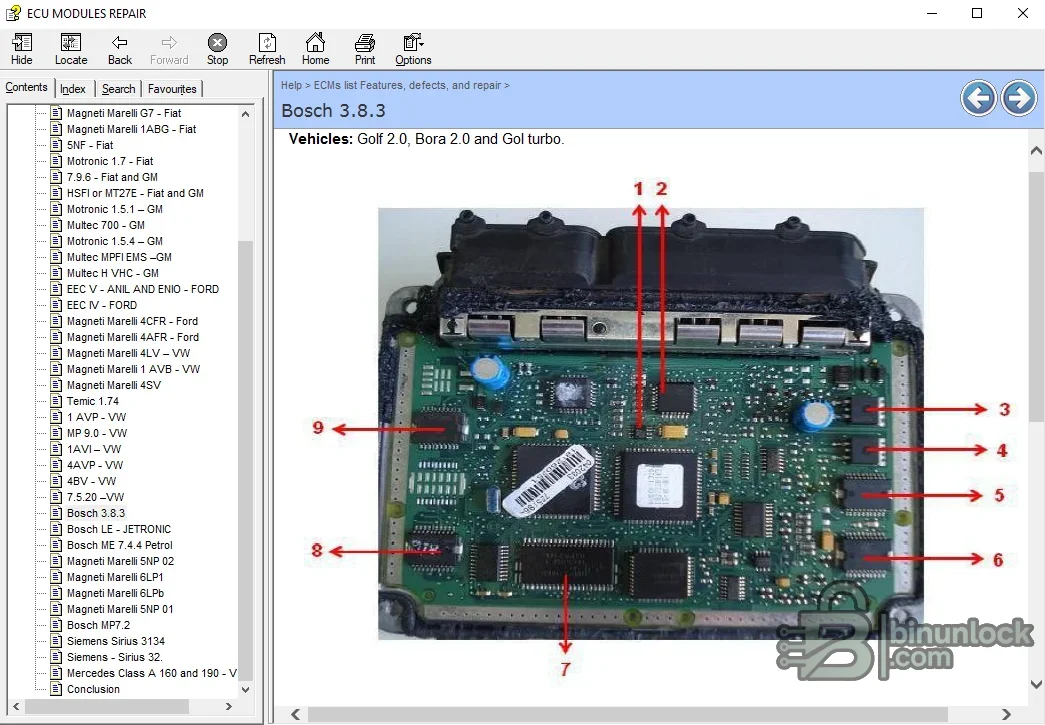

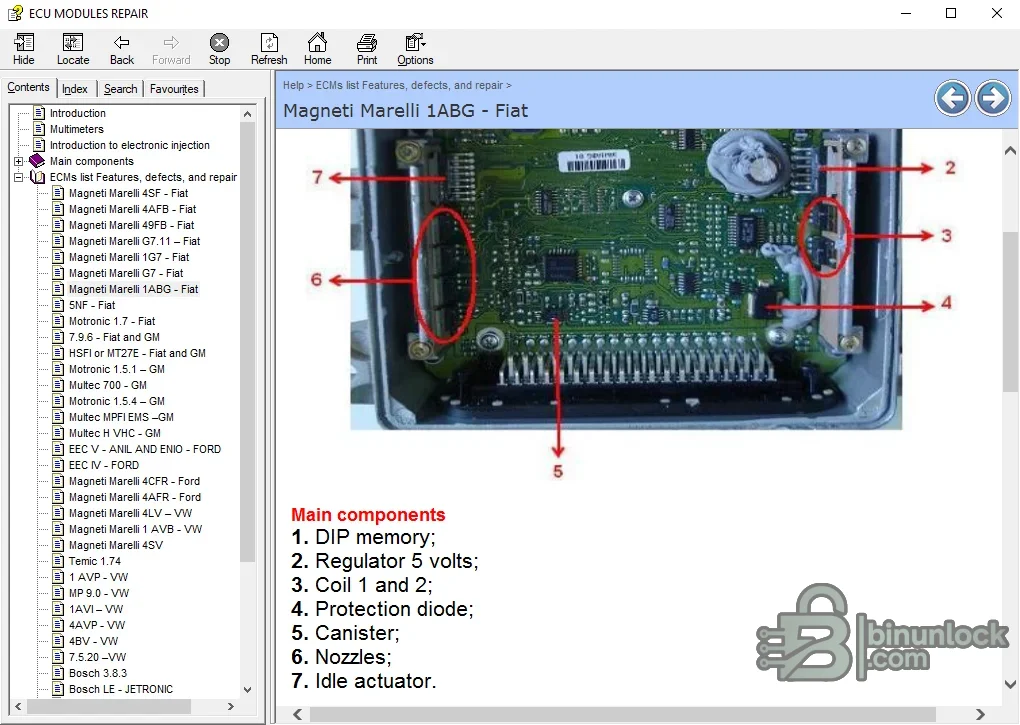

- Основные и предварительные скриншоты с документацией по платам Marelli и Bosch
Системные требования и требования к интерфейсу#
- ПК под управлением Windows с установленным средством просмотра Microsoft HTML Help
- Электронная мастерская с источником питания с ограничением тока, мультиметром и подходящим осциллографом
- Инструменты с защитой от электростатического разряда и информация о распиновке/проводке модуля
- Опыт работы с автомобильными многослойными платами высокой плотности и безопасной пайки
- Для чтения документации интерфейс автомобиля не требуется
Рекомендуемый порядок работы в мастерской#
- Перед вскрытием ЭБУ проверьте внешнее питание, массы, сеть и проводку исполнительных механизмов
- Определите точный контроллер и ревизию платы по маркировкам и обозначениям на PCB
- Используйте соответствующую страницу справочника для планирования неразрушающих измерений
- Сравните подозрительные сигналы с исправным блоком или сервисными данными
- Записывайте сведения о каждой заменённой детали и перед установкой в автомобиль проверяйте модуль на столе с ограничением тока
Ограничения совместимости и ответственное использование#
- Фотография похожего ЭБУ не заменяет проверку фактической платы
- Некоторые модули покрыты защитным лаком, имеют многослойные дорожки и защитные устройства, которые не видны на фотографии
- Замена сгоревшего драйвера без устранения внешнего короткого замыкания может снова вывести его из строя
- Справочник не содержит прошивок, кодирования иммобилайзера и гарантии успешного ремонта
Устранение неисправностей#
- CHM открывается пустым: скопируйте его в локальную доверенную папку и при необходимости снимите блокировку через свойства файла в Windows
- Нет изображений или навигации: проверьте хэш файла и откройте его в средстве просмотра Windows HTML Help
- Плата отличается от описанной в статье: остановитесь и определите точную аппаратную ревизию
- Компонент снова выходит из строя: перед повторной установкой ЭБУ проверьте подключённые нагрузки и изоляцию жгута
