E-SYS File to BIN для BMW — утилита извлечения бинарных данных ECU 1.0.0.1

E-SYS: конвертация файлов в BIN для BMW — автономный конвертер для Windows, который собирает BIN-файл из соответствующих файлов загрузчика BMW E-Sys и описания программного обеспечения. Он предназначен для углублённого анализа файлов ЭБУ или подготовки к восстановлению, когда у оператора уже есть корректные данные BTLD и SWFL для одного блока управления.

Поддерживаемые автомобили, ЭБУ и файлы​#

В данных для прошивки BMW загрузчик (BTLD) отделён от одного или нескольких компонентов программной прошивки (SWFL), а XML-заголовки описывают бинарные сегменты и метаданные. Утилита позволяет выбрать XML BTLD, XML программы SWFL и XML данных SWFL, а также считывать идентификаторы из существующего файла. Входные данные должны относиться к одному и тому же контексту ECU/I-step; одного лишь внешнего сходства имён файлов недостаточно.

• Наборы данных BMW E-Sys, содержащие совместимые XML- и бинарные компоненты BTLD и SWFL, необходимые утилите.
• Семейства ЭБУ, структуру сегментов которых можно собрать этим конвертером.
• Только автономная сборка и идентификация; подключения к автомобилю BMW не выполняется.

Функции​#

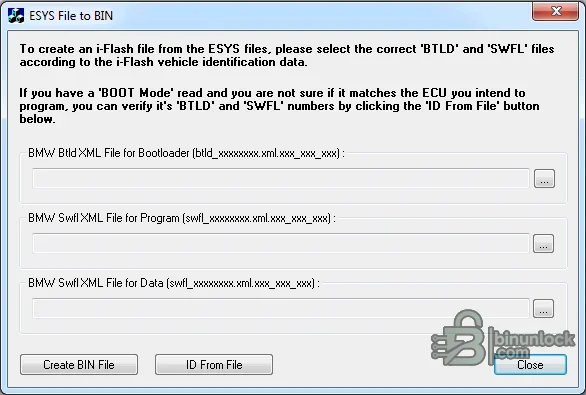

• Выбор XML загрузчика и отдельных входных XML-файлов программных данных SWFL.
• Считывание идентификационной информации из эталонного бинарного файла, если он доступен.
• Сборка выбранных сегментов в BIN для сравнения, анализа или поддерживаемого процесса восстановления.
• Отображение этапов выбора файлов и сохранения результата без необходимости полной установки E-Sys для самой конвертации.

Системные требования и требования к оборудованию​#

• ПК с Windows, способный запускать портативное приложение.
• Полный, внутренне согласованный набор XML BTLD/SWFL и связанных бинарных компонентов из доверенного набора данных BMW.
• Знание целевого ЭБУ, поставки/I-step, ожидаемых адресов сегментов и итогового размера.
• Отдельные E-Sys/ISTA или оборудование для программирования, если результат будет сравниваться с данными автомобиля или использоваться на автомобиле.

Рекомендуемый порядок работы​#

1. Запишите идентификаторы целевого ЭБУ и набора данных и не изменяйте исходный каталог.
2. Выбирайте только компоненты, относящиеся к одному ЭБУ и одному контексту программной интеграции.
3. Создайте BIN, вычислите его хеш и проверьте идентификаторы, границы сегментов, области заполнения и количество байт.
4. Перед использованием для программирования сравните результат с заведомо корректным считанным файлом или проверенными метаданными.

Содержимое пакета​#

В архиве находится одна портативная утилита. E-Sys, PSdZData, драйверы интерфейсов, данные кодирования автомобиля и лицензия на программирование в комплект не входят. Исполняемый файл был статически проверен и не запускался во время подготовки.

Важные ограничения​#

Это не универсальный конвертер «XML в BIN», и он не умеет исправлять несовместимые или неполные программные компоненты. Даже синтаксически корректно созданный файл может не подходить для ЭБУ, поэтому проверка на уровне сегментов обязательна.
