Диагностическая система Yamaha — комплект для обслуживания подвесных морских моторов 1.71

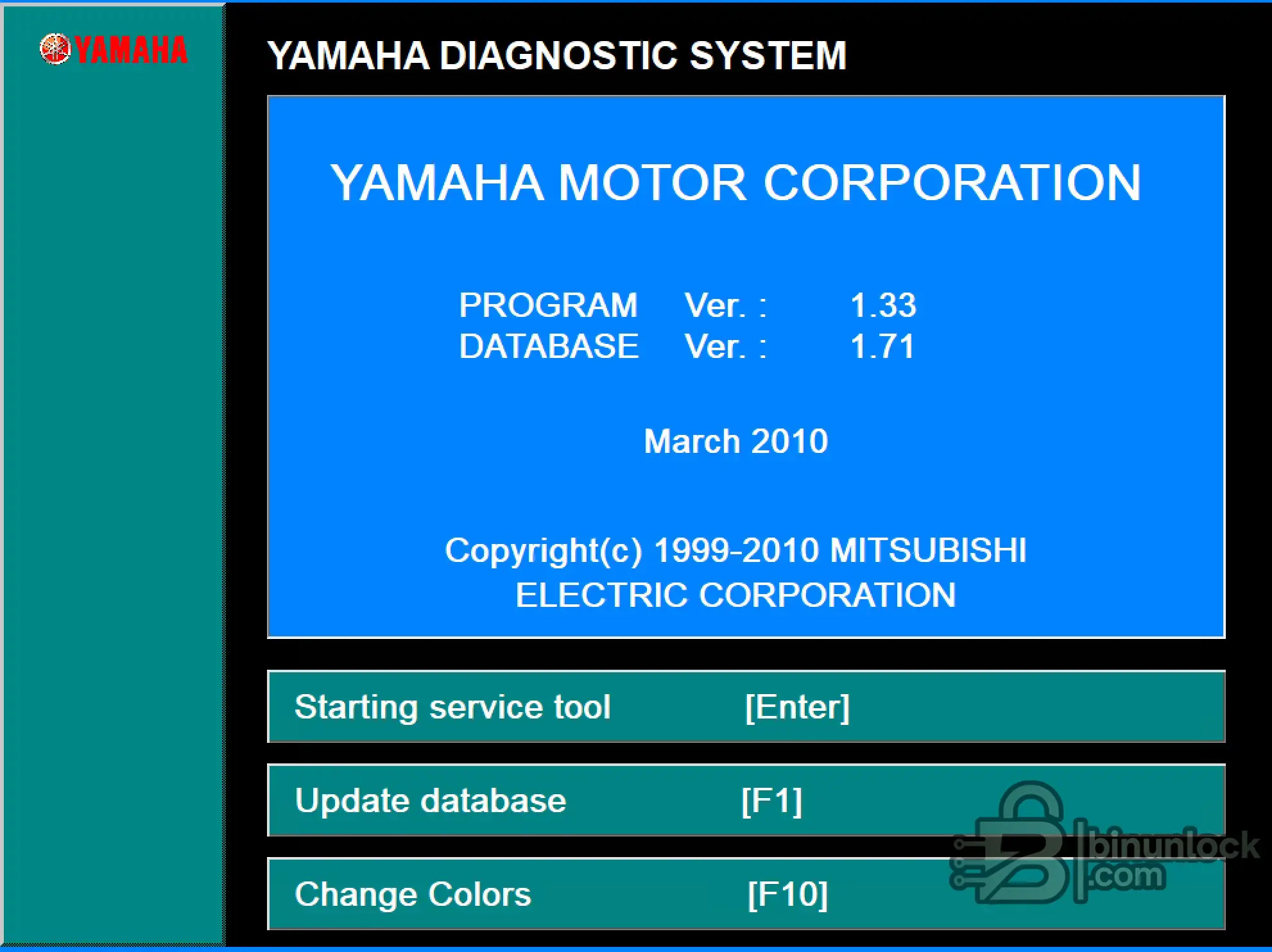

Yamaha Diagnostic System 1.33 — сервисное приложение для Windows, предназначенное для морских двигателей и гидроциклов Yamaha. Оно работает с ECU или EMM на подвесных двигателях EFI с четырёхтактным циклом и HPDI с двухтактным циклом, а также со многими моделями WaveRunner и водомётных катеров. Программа считывает коды неисправностей, отображает текущие данные датчиков, запускает базовые тесты и записывает параметры двигателя для поиска неисправностей.



В архиве собраны программа YDS 1.33, обновлённый установщик базы данных, USB-драйверы FTDI для диагностического кабеля и большая библиотека заводских сервисных мануалов. В комплект также входят краткие инструкции и видеоуроки, которые помогут установить программу на современные системы Windows и безопасно подключиться к двигателю.

Основные возможности

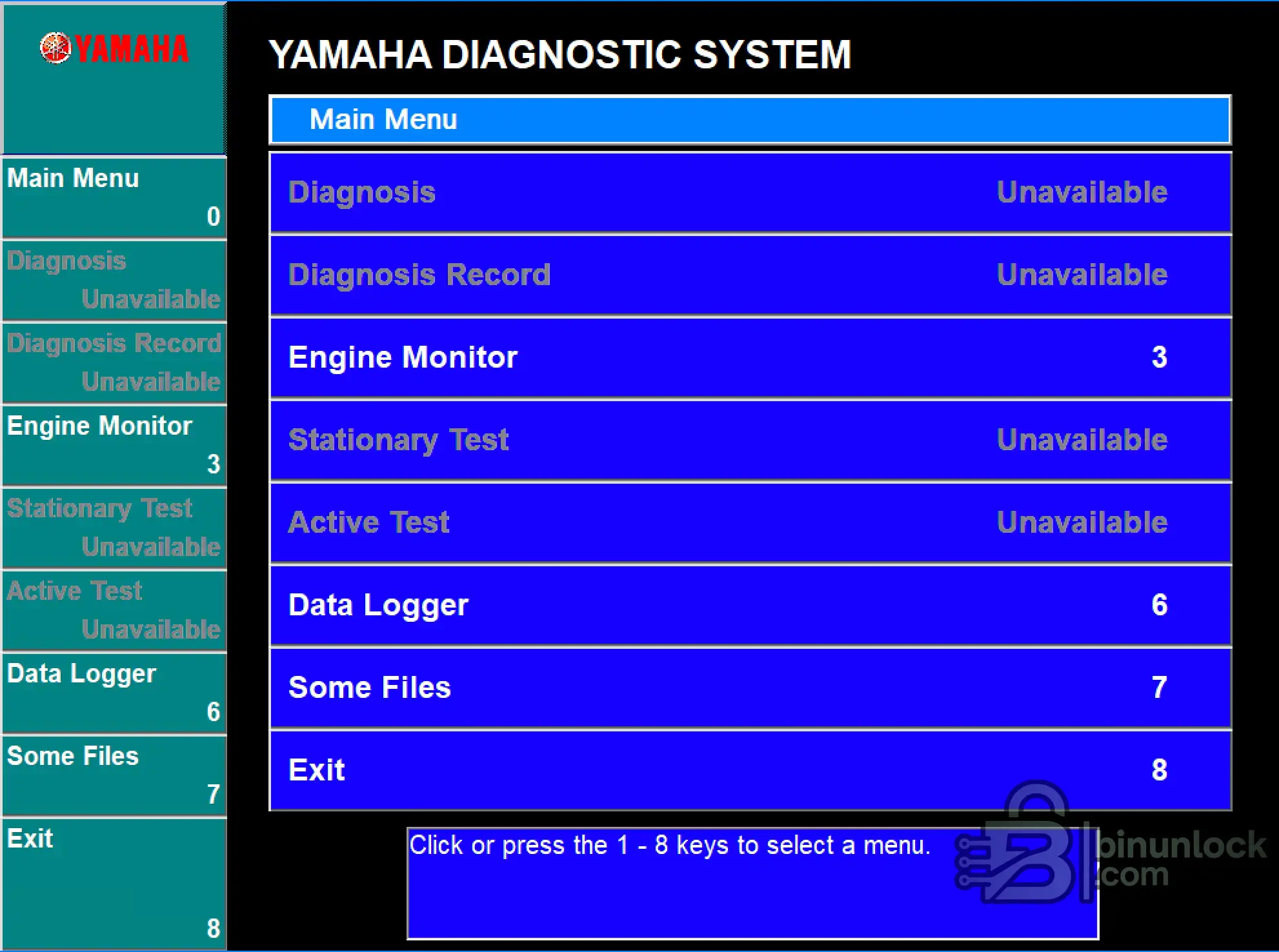

• Меню диагностического сканера дилерского уровня: Diagnosis, Diagnosis Record, Engine Monitor, Stationary Test, Active Test, Data Logger и управление файлами.
• Мониторинг двигателя в реальном времени: обороты, положение дроссельной заслонки, давление во впускном коллекторе, температуры, напряжение аккумулятора и другие основные параметры во время работы двигателя.
• Считывание и очистка кодов неисправностей, сохранение записей диагностики для документирования периодически возникающих проблем и истории ремонта.
• Активные и стационарные тесты на поддерживаемых моделях, позволяющие с компьютера включать топливный насос, форсунки, катушки зажигания и другие исполнительные механизмы.
• Режим записи данных для фиксации поведения двигателя во время ходовых испытаний и последующего воспроизведения с графиками и числовыми показаниями.
• Обширная подборка PDF-мануалов по ремонту для широкого ряда подвесных двигателей и водомётных моделей Yamaha, хранящаяся непосредственно в пакете.

Содержимое пакета

• QUICK USER QUIDE YDS.rtf — краткая текстовая инструкция с основами работы с YDS, подключением кабеля и описанием основных функций.
• VIDEO QUIDE FOR WIN 7.wmv — пошаговая запись экрана, показывающая установку YDS и драйверов в Windows 7 и первое подключение.
• VIDEO QUIDE FOR WIN 10.wmv — аналогичный урок для Windows 10, включая установку драйверов и примечания по совместимости.
• YDS 133 Update 2017.exe — обновление программы и базы данных для Yamaha Diagnostic System 1.33, расширяющее поддержку более поздних моделей двигателей.
• USB FTDI FT232RL drivers for Windows — полный комплект драйверов FTDI:
  CDM 2 08 30 Release Info.rtf, CDM v2.08.30 WHQL Certified.exe, CDM v2.08.30 WHQL Certified.zipи отдельные папки Ver 2.08.30 и Ver 2.10.00 со своими EXE-установщиками, ZIP-архивами и примечаниями к выпуску для разных сборок Windows.
• Workshop manuals — основная папка с сервисными мануалами и PDF-файлами для конкретных моделей подвесных двигателей Yamaha и связанных систем:
  130BETO_6E5_28197_Z9_L1.PDF, 150-175-200-225.pdf, 150FETO,200FETO,L200FETO_64C-28197-Z8-11.PDF, 2011 AR-SR240 242 LIT.pdf, 20CMH_6A9_28197_5F_B1.PDF, 20d_25n.pdf, 25BMH_WC_E25BMH_30HMH_W_WC_69R_28197_ZA_C1.PDF, 3.0L_4cycl.pdf, 30DMH_6K9_28197_Z8_C2.PDF, 40VEO_63B_28197_Z7_11.PDF, 60FET_ETO_90AETO_6H2_28197_Z9_11.PDF, 9.9F.pdf, 9.9FMH_15FMH_63V_28197_Z6_11.PDF, E60HWD_MHD_69D_28197_ZA_C1.PDF, EK25BMH_69T_28197_ZA_11.PDF, electrical_system-yamaha-25b_30h.pdf, F10-15.pdf, F100B-C.pdf, F100CET_60C-28197-5D-11.PDF, F115AET_68V_28197_ZA_C1.PDF, F150AET_63P_28197_3F_11.PDF, F20-25.pdf, F200-225.pdf, F200AET_FL200AET_60L_28197_3D_1X.PDF, F25AMH_E_65W_28197_Z8_C2.PDF, F30-40.pdf, F40BET_67C-28197-Z9-C1.PDF, F4A.pdf, f50-f60.pdf, f50.pdf, F6-8.pdf, F80AET_67F_28197_Z9_CY.PDF, FT50C.pdf, Z150-175-200.pdf, Z150P.pdf, Z200N_LZ200N.pdf, Z300AETO_6D0_28197_3F_1X.PDF.
  В подборку входят классические карбюраторные двигатели, EFI с четырёхтактным циклом и HPDI с двухтактным циклом — от небольших переносных моторов до V6 для эксплуатации в открытом море.
• Workshop manuals\Manuals2008 — дополнительные заводские мануалы с кодировкой LIT и документы по монтажу оборудования:
  Index.pdf, LIT-18514-00-05.pdf, LIT-18616-01-64.pdf, LIT-18616-01-66.pdf, LIT-18616-01-79.pdf, LIT-18616-02-19.pdf, LIT-18616-02-51.pdf, LIT-18616-02-54.pdf, LIT-18616-02-59.pdf, LIT-18616-02-65.pdf, LIT-18616-02-66.pdf, LIT-18616-02-72.pdf, LIT-18616-02-73.pdf, LIT-18616-02-76.pdf, LIT-18616-02-78.pdf, LIT-18616-02-82.pdf, LIT-18616-02-85.pdf, LIT-18616-02-86.pdf, LIT-18616-02-96.pdf, LIT-18616-02-97.pdf, LIT-18616-02-98.pdf, LIT-18616-03-02.pdf, LIT-18616-03-03.pdf, LIT-18616-03-04.pdf, LIT-18616-03-05.pdf, LIT-18616-03-06.pdf, LIT-18616-F7-50.pdf, LIT-18616-JD-16.pdf, LIT-18616-JD-41.pdf, LIT-18616-JD-61.pdf, LIT-18616-JD-91.pdf, LIT-18616-T8-00.pdf, LIT-18616-VZ-20.pdf, LIT-18616-VZ-30.pdf.

Примечания по совместимости
Программа и мануалы предназначены для морских двигателей Yamaha, использующих оригинальный интерфейс Yamaha Diagnostic System для ПК. Судя по мануалам в архиве, поддерживается широкий ряд двухтактных и четырёхтактных подвесных двигателей — от небольших моторов мощностью 9.9 л. с. до крупных моделей V6 мощностью 200–300 л. с., а также некоторые водомётные катера и модели серий AR/SR. Поддерживается множество двигателей с EFI, HPDI и продвинутыми системами зажигания, однако самые новые модели, которым требуются YDIS 2 или более поздние инструменты, могут поддерживаться не полностью.

Поддержка конкретного двигателя зависит от установленной базы данных и кодов модели, указанных на табличке двигателя. Для достижения наилучшего результата всегда выбирайте сервисный мануал, который точно соответствует обозначению модели и году выпуска.

Базовое использование

• Установите пакет драйверов FTDI из папки USB FTDI FT232RL drivers for Windows, чтобы диагностический кабель Yamaha определился как COM-порт в диспетчере устройств.
• При необходимости запустите установщик базовой версии Yamaha Diagnostic System, затем запустите YDS 133 Update 2017.exe, чтобы обновить программу и базу данных перед первым использованием.

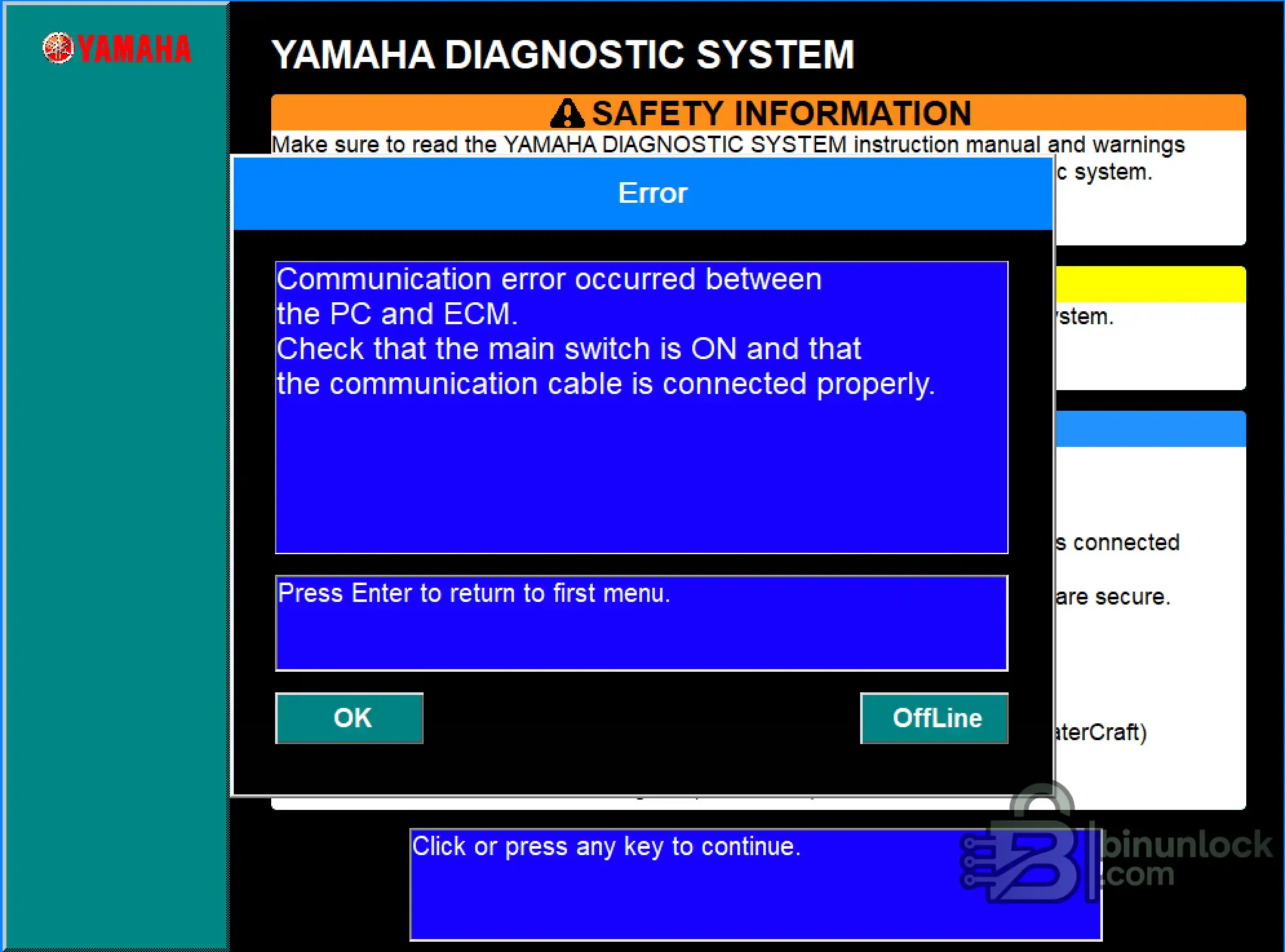

• Подключите трёхконтактный диагностический разъём Yamaha на двигателе к USB-интерфейсу, затем подключите кабель к ПК. Переведите главный выключатель двигателя в положение ON и убедитесь, что аккумулятор исправен.

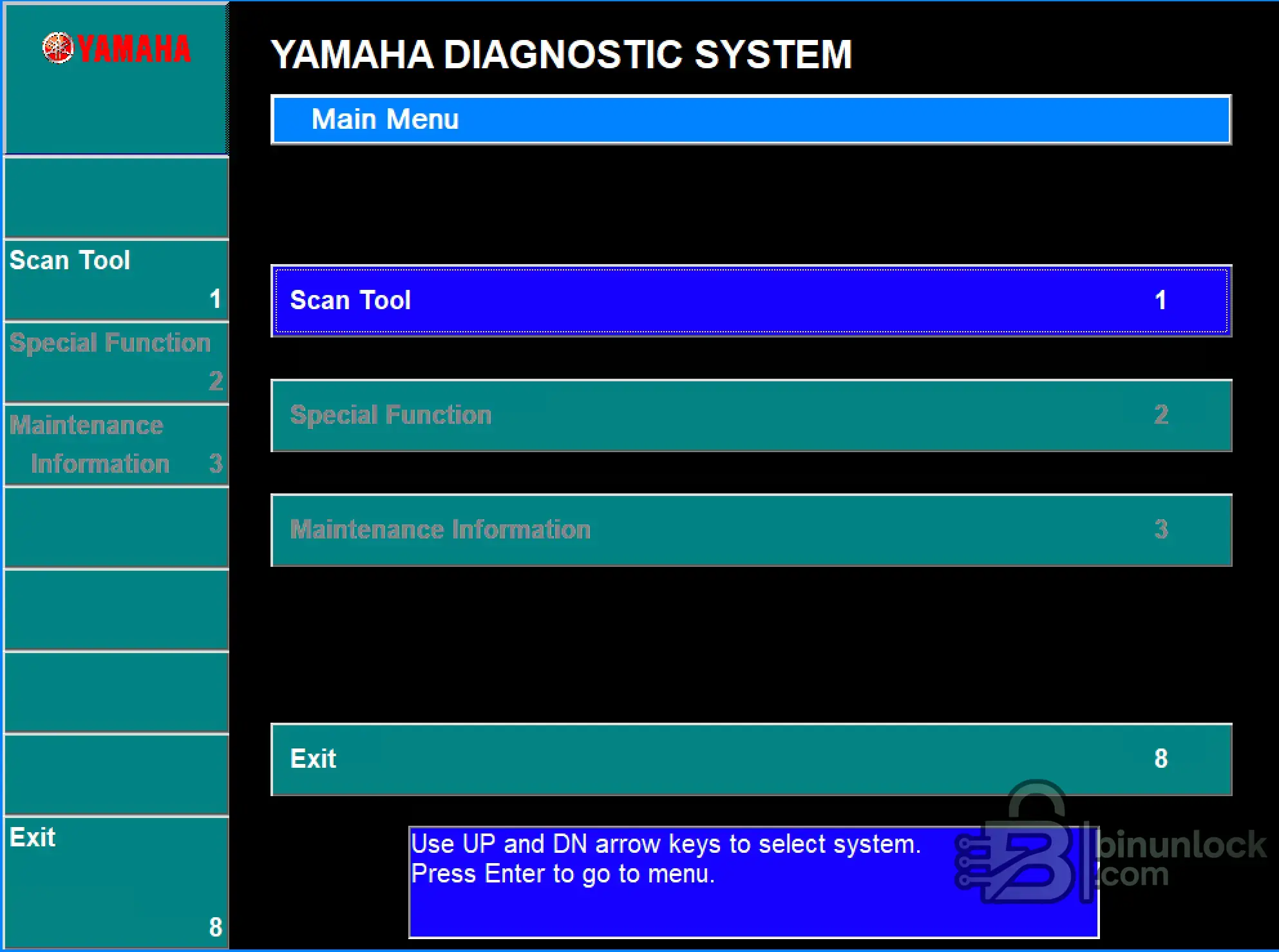

• Запустите YDS, выберите в главном меню Scan Tool и при необходимости используйте такие функции, как Diagnosis, Engine Monitor, Active Test или Data Logger.
• Откройте соответствующий PDF-файл из папок Workshop manuals или Manuals2008, чтобы следовать рекомендованным шагам диагностики, электросхемам и сервисным спецификациям.
• После диагностики или обслуживания при необходимости сохраните записанные данные или результаты диагностики и всегда закрывайте программу перед отключением USB-кабеля или выключением питания.

Операционные системы
Yamaha Diagnostic System 1.33 изначально разрабатывалась для более ранних версий Windows, но входящие в комплект видеоруководства и наборы драйверов адаптированы для запуска программы на современных ПК. Пакет успешно использовался на следующих системах:

• Ноутбуки Windows XP и Windows Vista, используемые в мастерских.
• Системы Windows 7 с входящими в комплект драйверами FTDI CDM 2.08.30.
• ПК под управлением Windows 8 и Windows 10 с драйверами FTDI версий 2.08.30 или 2.10.00.

В целом поддерживаются как 32-разрядные, так и 64-разрядные редакции, если драйвер FTDI установлен правильно и у пользователя есть права на запуск устаревших приложений.

Минимальные системные требования

• Процессор: x86- или x64-процессор с частотой 1 ГГц или выше, подходящий для настольной Windows.
• Память: минимум 1 ГБ ОЗУ; для просмотра PDF-мануалов во время работы YDS рекомендуется 2 ГБ или больше.
• Накопитель: не менее 1 ГБ свободного места на диске для программы, обновления, драйверов, журналов и коллекции PDF-мануалов.
• Дисплей: разрешение 1024×768 или выше, чтобы все меню YDS и таблицы данных помещались на экране.
• Порты: один свободный USB-порт для диагностического кабеля Yamaha на базе FTDI.
• Права доступа: права локального администратора для установки драйверов и программного обеспечения.
