Диагностическая система Suzuki — комплект для обслуживания подвесных морских моторов 8.60

Suzuki Diagnostic System 8.60 — сервисное приложение для Windows для диагностики подвесных моторов Suzuki с четырёхтактными EFI-двигателями и отдельных двухтактных моделей. Программа подключает ноутбук к модулю управления двигателем через специальный USB-адаптер SDS и кабельный жгут, чтобы считывать коды неисправностей, просматривать параметры датчиков в реальном времени, выполнять активные тесты и записывать параметры двигателя во время ходовых испытаний. В пакет входят несколько установщиков SDS 8.x, официальное руководство по эксплуатации, USB-драйверы FTDI и большая подборка заводских сервисных мануалов для большинства семейств подвесных моторов Suzuki.



Основные возможности

• Диагностика дилерского уровня для четырёхтактных подвесных моторов Suzuki серии DF и многих двухтактных двигателей серии DT.
• Считывание и удаление кодов неисправностей, просмотр данных стоп-кадра и сохранение результатов диагностики для последующего анализа.
• Мониторинг параметров в реальном времени: обороты двигателя, положение дросселя, температуры, давления, напряжение и другие значения системы управления.
• Активные тесты на совместимых двигателях: запуск топливного насоса, форсунок, системы зажигания и других исполнительных механизмов с ПК.
• Режим записи данных для регистрации работы двигателя на воде с последующим воспроизведением и печатью графиков и отчётов в мастерской.
• Большая библиотека PDF-файлов с заводскими мануалами Suzuki и техническими бюллетенями для двигателей, поддерживаемых SDS 8.x.

Содержимое пакета

• QUICK USER QUIDE SDS.rtf — краткое текстовое руководство с описанием основ SDS, подключения кабеля и структуры главного меню.
• video quide for win 10.wmv — видеозапись экрана с установкой и первым подключением в Windows 10.
• video quide for win 7.wmv — аналогичное руководство, ориентированное на Windows 7.
• Сервисные мануалы — модельные сервисные и технические документы для подвесных моторов Suzuki:
  1. DF 4-5-6 SPARE P..pdf
  2. DF 9,9 15.pdf
  2007-2013 Suzuki DF300 4-Stroke V6 Outboards.pdf
  3. DF 25 30.pdf
  4. DF 40 50.pdf
  5. DF 60 70.pdf
  6. DF 90 115.pdf
  7. DF 140.pdf
  8. DF 200 225 250.pdf
  DF140 Service_Manual SUB 99501-92J00-01E.PDF
  DF150_175_Service_Manual.pdf
  DF200_225_250_PDF.pdf
  df300_ds.pdf
  DF4-5 SERVICE MANUAL.pdf
  DF4-5-6 SUPL SERVICE MANUAL.pdf
  DF4_5_WHB-SM.pdf
  Suzuki_ Outboard_Service_Manual_DF90_100_115_140.pdf
  Suzuki_1999-2011_Df40_Df50_Service_Manual_40_50_Hp.pdf
  Suzuki_DT_1988_2003_2_225_Hp_Service_Manual_Outboard.pdf
  SUZUKI__DF140_Service_info.pdf
  SUZUKI__DF140_service_man.pdf
  SUZUKI__DF150_175_service_man_1.pdf
  SUZUKI__DF150_175_service_man_2.pdf
  SUZUKI__DF150_175_service_man_3.pdf
  SUZUKI__DF150_175_service_man_4.pdf
  SUZUKI__DF150_175_service_man_5.pdf
  SUZUKI__DF200_225_250_Service_info.pdf
  SUZUKI__DF200_225_250_service_man_2.pdf
  SUZUKI__DF200_225_250_service_man_3.pdf
  SUZUKI__DF200_225_250_service_man_4.pdf
  SUZUKI__DF200_225_250_service_man_5.pdf
  SUZUKI__DF200_225_250_Tech_info.pdf
  SUZUKI__DF25_30_Service_info.pdf
  SUZUKI__DF25_30_service_man.pdf
  SUZUKI__DF25_30_Tech_info.pdf
  SUZUKI__DF25___DF250_Instruments_1.pdf
  SUZUKI__DF25___DF250_Instruments_2.pdf
  SUZUKI__DF25___DF250_Instruments_3.pdf
  SUZUKI__DF40_50_Service_info.pdf
  SUZUKI__DF40_50_service_man.pdf
  SUZUKI__DF40_50_Tech_info.pdf
  SUZUKI__DF4_5_6_Service_info.pdf
  SUZUKI__DF4_5_6_Service_man.pdf
  SUZUKI__DF4_5_6_Tech_info.pdf
  SUZUKI__DF60_70_Service_info.pdf
  SUZUKI__DF60_70_service_man.pdf
  SUZUKI__DF60_70_Tech_info.pdf
  SUZUKI__DF9.9_15_Servce_info.pdf
  SUZUKI__DF9.9_15_Service_man.pdf
  SUZUKI__DF9.9_15_Tech_info.pdf
  SUZUKI__DF90_115_140_service_man.pdf
  SUZUKI__DF90_115_service_info.pdf
  SUZUKI__DF90_115_service_man_1.pdf
  SUZUKI__DF90_115_service_man_2.pdf
  SUZUKI__DF90_115_Tech_info.pdf
  SUZUKI__DT2.2_Service_info.pdf
  SUZUKI__DT2.2_Tech_info.pdf
  SUZUKI__DT30_Service_info.pdf
  SUZUKI__DT30_Tech_info.pdf
  SUZUKI__DT40W_Service_info.pdf
  SUZUKI__DT40W_Tech_info.pdf
  SUZUKI__DT9.9_15_Service_info.pdf
  SUZUKI__DT9.9_15_Tech_info.pdf
  SUZUKI__Outboard_DF200_225_250_Servis__Manual.pdf
  SUZUKI__Spec._instrument_for_servicing_outboard.pdf
  ZZA 2006 SDS4 english MANUAL.PDF
  ZZE 2006 4-STROKE ENGINE .PPT
• Suzuki Software v8.6 — полный комплект установщиков SDS 8.x и документации:
  SDS 8.0 Setup.exe
  SDS 8.20 Setup.exe
  SDS 8.30 Setup.exe
  SDS 8.40 Setup.exe
  SDS 8.50 Setup.exe
  SDS 8.60 Setup.exe
  SDS_OPERATION_99517-03064-01E_Ver8_150603.pdf — официальное руководство по эксплуатации SDS для версии 8 с обзором программы, списком поддерживаемых моделей, инструкциями по установке и работе.
• USB FTDI FT232RL drivers for Windows — пакеты драйверов для USB-адаптера SDS:
  CDM 2 08 30 Release Info.rtf
  CDM v2.08.30 WHQL Certified.exe
  CDM v2.08.30 WHQL Certified.zip
  Ver 2.08.30\CDM 2 08 30 Release Info.rtf
  Ver 2.08.30\CDM v2.08.30 WHQL Certified.exe
  Ver 2.08.30\CDM v2.08.30 WHQL Certified.zip
  Ver 2.10.00\CDM 2 10 00 Release Info.rtf
  Ver 2.10.00\CDM v2.10.00 WHQL Certified.exe
  Ver 2.10.00\CDM v2.10.00 WHQL Certified.zip

Примечания по совместимости
Suzuki Diagnostic System 8.60 предназначена для морских подвесных двигателей Suzuki, поддерживающих обмен данными по SDS. Судя по представленным сервисным мануалам и руководству по эксплуатации SDS, пакет охватывает широкий диапазон двухцилиндровых и четырёхтактных двигателей серии DF конфигурации V6, включая DF4–DF6, DF9.9–DF15, DF25–DF30, DF40–DF50, DF60–DF70, DF90–DF140, DF150–DF175, DF200–DF250 и DF300. Многие старые двухтактные модели DT также поддерживаются через отдельные сервисные и информационные файлы DT. Точный список совместимых моделей зависит от кода двигателя, года выпуска и используемой базы данных SDS. Новейшие двигатели, которым требуются SDS II или мобильные инструменты SDSM, могут поддерживаться этим пакетом для ПК не полностью.



Программа ожидает оригинальный или совместимый USB-адаптер SDS с подходящим четырёхконтактным или восьмиконтактным диагностическим разъёмом для проверяемого двигателя. Состояние аккумулятора, целостность проводки и правильный выбор жгута по-прежнему критичны для надёжной связи.

Основные операции

• Установите пакет драйверов FTDI из папки USB FT232RL drivers for Windows, чтобы USB-адаптер SDS появился в диспетчере устройств как COM-порт.
• Запустите один из установочных файлов SDS 8.x — обычно установка завершается версией SDS 8.60 — и следуйте инструкциям на экране из руководства по работе с SDS.
• Подключите диагностический жгут SDS между диагностическим разъёмом двигателя и USB-адаптером, затем подключите адаптер к ПК и поверните главный ключ подвесного мотора в положение ON.

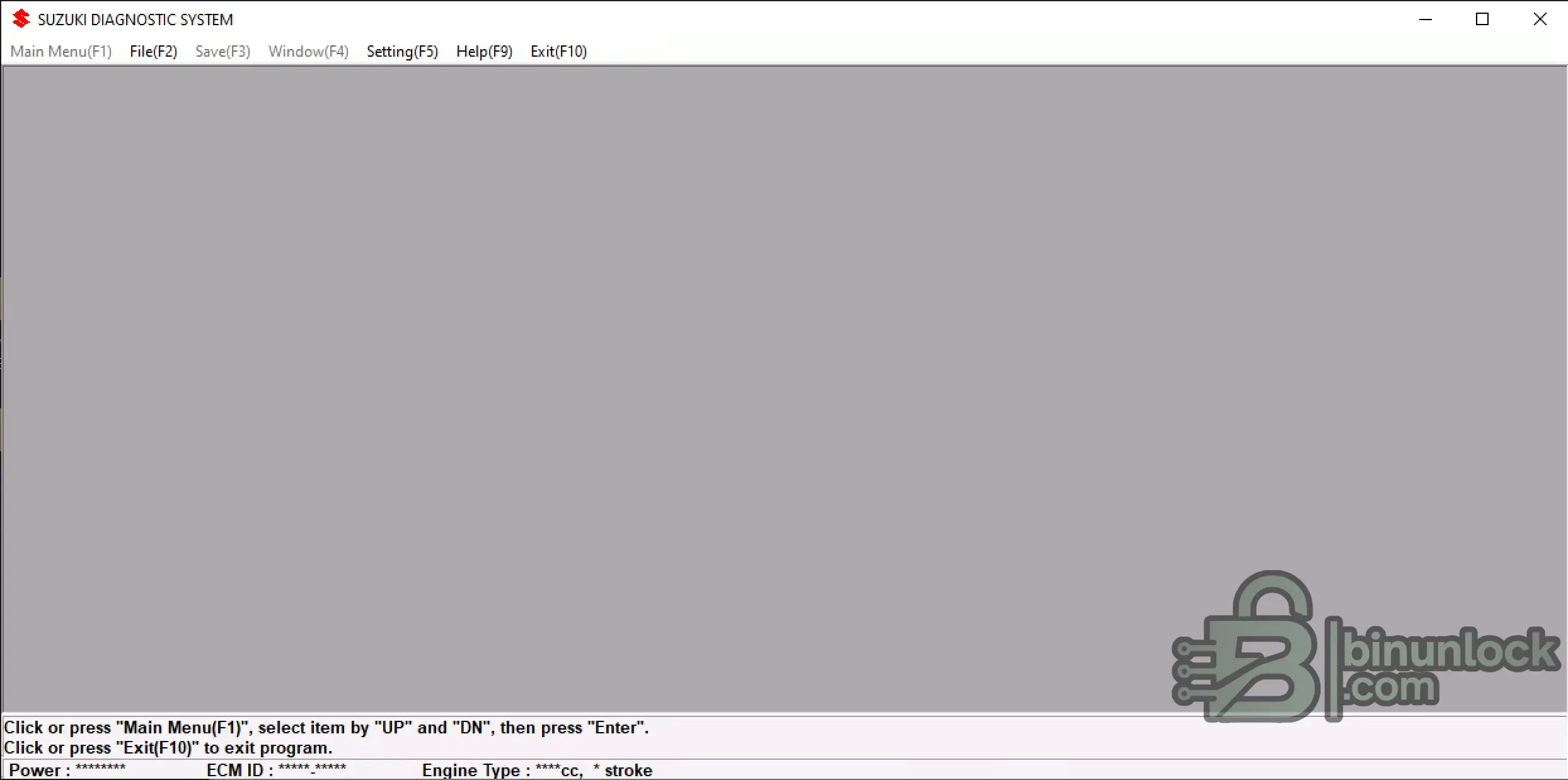

• Запустите Suzuki Diagnostic System, выберите в меню Setting COM-порт, назначенный адаптеру, затем откройте главное меню и выберите нужную функцию: мониторинг данных, активный тест или запись данных.
• Для расшифровки данных, выполнения процедур калибровки и проверки всех характеристик перед регулировкой используйте соответствующий PDF из папки Service Manuals, предназначенный именно для вашей модели двигателя.
• После диагностики сохраните необходимые отчёты или логи, закройте приложение SDS, а затем отключите питание двигателя перед отсоединением кабелей.

Операционные системы
Изначально SDS 8.x предназначалась для настольной Windows и широко используется на ноутбуках в мастерских. Поставщики диагностических комплектов и документация SDS указывают поддержку Windows XP, Windows Vista, Windows 7, Windows 8, Windows 10 и Windows 11 в 32- и 64-разрядных системах при установке правильного драйвера FTDI и наличии у пользователя разрешения на запуск настольных приложений. Разрешение экрана должно быть не менее 1024×768, чтобы все окна SDS и списки данных отображались полностью.
