Диагностическая головка BMW и DIS-ICOM — вспомогательный набор инструментов 1.2

Этот комплект объединяет BMW Diagnostic Head Emulator v1.2 (DiagHead), Java-мост DIS-Icom и утилиты ECC_INSIDE_EDIABAS. Вместе они эмулируют диагностическую головку BMW на хост-системе Windows, чтобы виртуальные машины VMware DIS/GT1 или SSS/Progman могли работать с EDIABAS, INPA и другими приложениями BMW Standard Tools через уже имеющийся диагностический интерфейс.

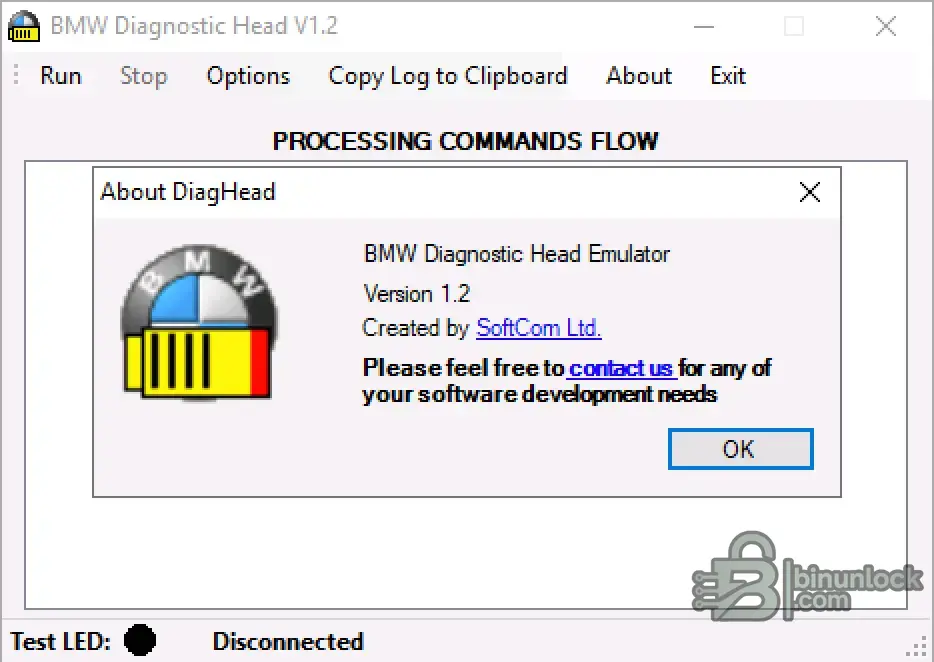

DiagHead — небольшая программа для Windows от SoftCom Ltd., которая имитирует работу головки OPS/ICOM и пересылает запросы в EDIABAS. DIS-Icom отслеживает выбранный сетевой адаптер и направляет трафик ICOM из DIS в эмулятор. В состав ECC_INSIDE_EDIABAS входят консольные инструменты EDIABAS 7.3.0, включая XTRACT для просмотра и конвертации заданий PRG/GRP, используемых при расширенной диагностике.



Возможности

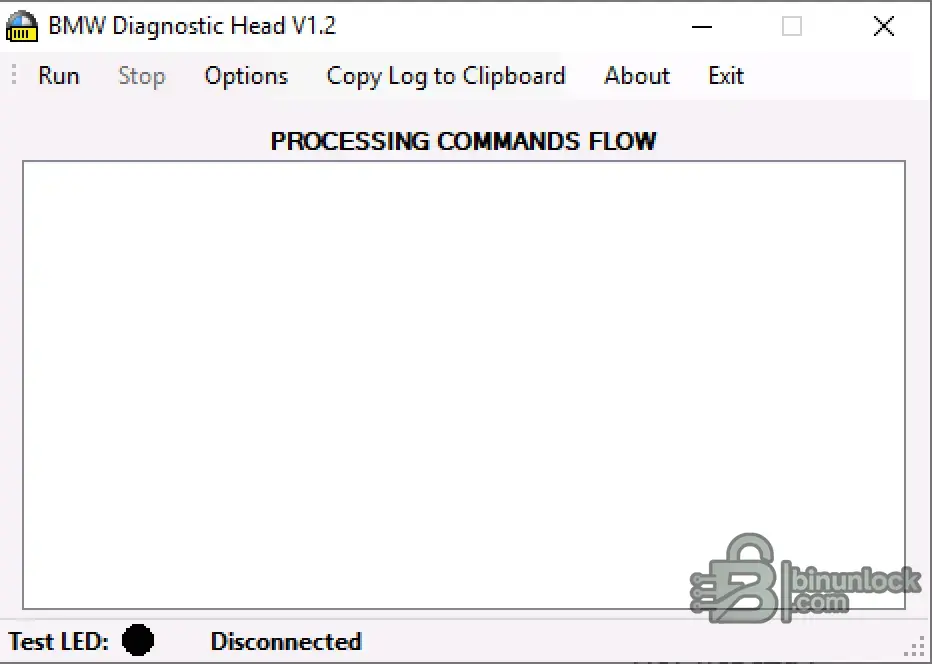

• BMW Diagnostic Head Emulator v1.2 представляется для DIS/GT1 и виртуальных машин SSS как виртуальная диагностическая головка, используя локальную среду EDIABAS.
• Простой просмотр журнала с отображением состояния подключения и LED-индикатором, а также возможностью скопировать трассировку обмена в буфер обмена для поиска неисправностей.

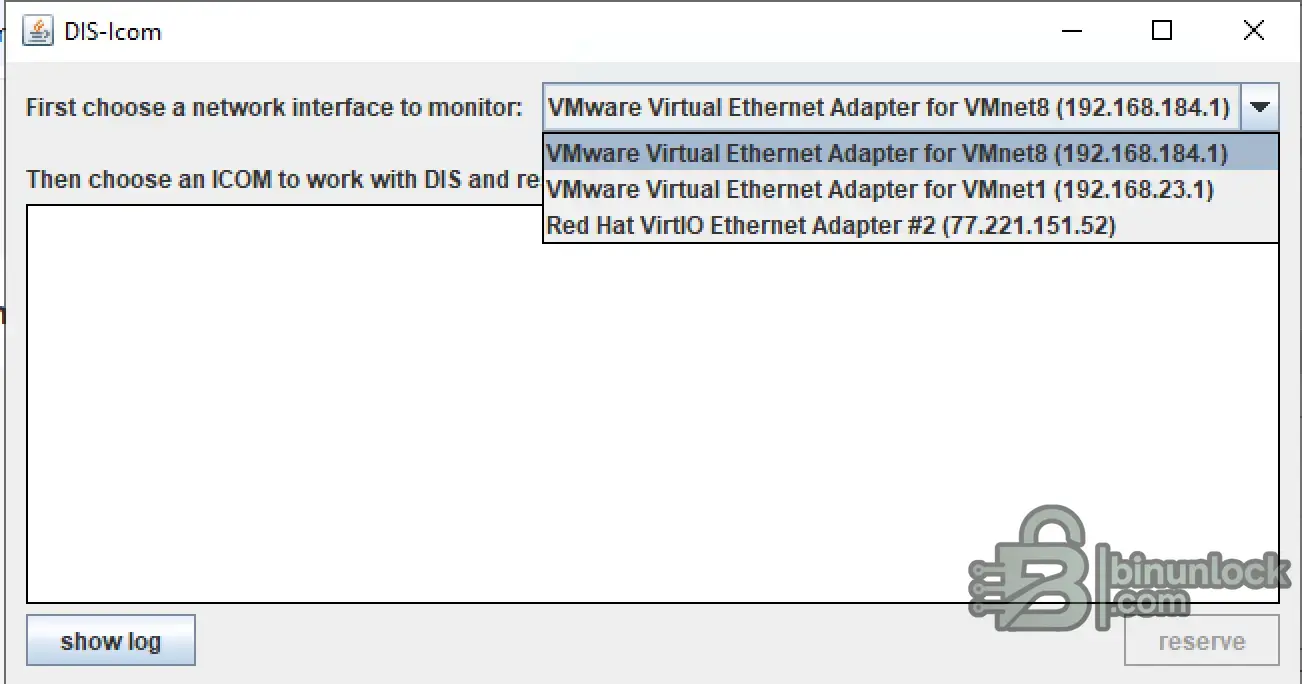

• Вспомогательная утилита DIS-Icom отслеживает выбранный сетевой интерфейс и резервирует ICOM для DIS или других старых диагностических сред BMW, работающих в VMware.
• Комплект ECC_INSIDE_EDIABAS с XTRACT 7.3.0 и вспомогательными DLL для анализа заданий EDIABAS и экспорта содержимого PRG/GRP в форматы XML или BIV.
• Предназначен для работы вместе с INPA/EDIABAS, GT1/DIS и SSS/Progman при диагностике, кодировании и выполнении некоторых задач программирования на моделях BMW и MINI начиная с конца 1990-х годов.

Содержимое пакета

• DiagHead.7z — BMW Diagnostic Head Emulator v1.2 (DiagHead.exe) с файлами конфигурации и поддержки.
• DisIcom.7z — Java-помощник DIS-Icom, который отслеживает выбранный сетевой адаптер и резервирует подключение ICOM для виртуальных машин DIS/GT1.
• ECC_INSIDE_EDIABAS.7z — консольные утилиты ECC и EDIABAS 7.3.0, включая:
  - исполняемый файл ECC.exe
  - инструмент XTRACT 7.3.0 и библиотеки для конвертации PRG/GRP в XML/BIV
  - основные DLL EDIABAS, необходимые для автономного анализа заданий ЭБУ.

Примечания по совместимости
Эмулятор рассчитан на конфигурации, где DIS/GT1 или SSS работают в VMware, а EDIABAS и BMW Standard Tools установлены на хост-системе Windows. DiagHead предоставляет виртуальную диагностическую головку по TCP/IP; затем DIS-Icom или виртуальная машина подключается к ней по настроенным IP-адресу и порту.

Типичные варианты использования:

• Подключение образов DIS/GT1 к INPA/EDIABAS без физической жёлтой головки.
• Работа SSS/Progman через ту же установку EDIABAS, которую используют INPA и NCS Expert.
• Просмотр и конвертация заданий PRG/GRP с помощью ECC/XTRACT для документации или собственных инструментов.

Точный перечень поддерживаемых автомобилей зависит от используемых EDIABAS и данных ЭБУ (например, SP-DATEN или других наборов файлов ЭБУ), а также от возможностей диагностического интерфейса (ADS, K-line, K+DCAN или ICOM). Для некоторых старых моделей могут потребоваться более ранние сборки EDIABAS, тогда как для более новых автомобилей F- и G-серий лучше подходят современные инструменты, например ISTA, и оригинальное оборудование ICOM.

Базовый порядок работы

• Установите BMW Standard Tools / EDIABAS на хост-компьютер и убедитесь, что интерфейс корректно связывается с автомобилем через INPA или другой простой тест.
• Распакуйте DiagHead.7z, при необходимости настройте параметры EDIABAS (IP-адрес и TCP-порт) и запустите эмулятор, чтобы он принимал входящие подключения.
• Распакуйте и запустите DisIcom.7z, выберите сетевой адаптер, подключённый в режиме моста к виртуальной машине DIS/GT1 или SSS, и зарезервируйте подключение ICOM.
• Запустите виртуальную машину DIS/GT1 или SSS, укажите в настройках диагностической головки заданные IP-адрес и порт и проверьте подключение через DiagHead.
• Используйте инструменты ECC_INSIDE_EDIABAS отдельно, чтобы просматривать или конвертировать файлы PRG/GRP, когда нужно разобраться в доступных заданиях и параметрах. Ничего не меняйте, если точно не понимаете, что делаете.

Операционные системы
BMW Diagnostic Head Emulator v1.2 — приложение для Windows, которое обычно используется в следующих системах:

• Windows XP 32-bit
• Windows 7 32-bit и 64-bit
• Windows 8.1 64-bit
• Windows 10 64-bit

Для DIS-Icom требуется Java Runtime Environment; инструменты ECC — это консольные программы для Windows. Другие операционные системы обычно поддерживаются только через виртуальные машины.

Минимальные системные требования

• Процессор: двухъядерный x86/x64 с частотой 1 ГГц или выше
• ОЗУ: минимум 2 ГБ (рекомендуется 4 ГБ или больше при одновременном запуске образов VMware)
• Накопитель: не менее 10 ГБ свободного места для BMW Standard Tools, виртуальных машин DIS/SSS и вспомогательных инструментов
• Экран: разрешение 1024×768 или выше
• Сеть: один физический или виртуальный Ethernet-адаптер, настроенный в режиме моста с виртуальными машинами DIS/GT1 или SSS
• Права доступа: локальная учётная запись администратора для установки BMW Standard Tools, Java и сетевых драйверов
