CrossTuner Studio — портативный редактор карт калибровки ECU для просмотра бинарных файлов, применения определений карт и сравнения данных калибровки без установки полноценного пакета для тюнинга. Приложение может загружать несколько BIN-файлов в одно рабочее пространство и объединяет редактирование таблиц, преобразование в инженерные значения и графический просмотр карт.
Поддерживаемые автомобили, ECU и файлы#

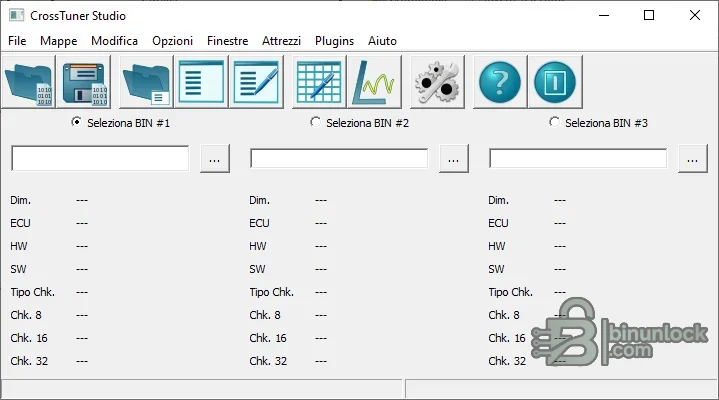

CrossTuner не определяет каждый ECU автоматически. Практическая поддержка определяется подходящим определением, в котором описаны адрес карты, тип данных, размеры и формула преобразования для открываемого бинарного файла. В интерфейсе есть панели информации об ECU, оборудовании, ПО и контрольных суммах, но отображаемое поле не служит доказательством того, что отредактированный файл готов к прошивке.- Необработанные BIN-файлы ECU, для которых доступно корректное определение карты CrossTuner.
- До трёх файлов калибровки, отображаемых в интерфейсе для справки или сравнения.
- Создаваемые пользователями определения для поддерживаемых таблиц и схем параметров, которыми можно делиться.
- Устаревшие среды Windows и Linux, задокументированные первоначальным разработчиком.
Функции#
- Отображение заданных карт в виде таблиц с преобразованными инженерными значениями, а не только необработанными шестнадцатеричными данными.
- Просмотр поверхностей калибровки с помощью входящих в комплект компонентов построения графиков и 3D-визуализации.
- Редактирование значений карт и ведение повторно используемых метаданных определений для известного ПО ECU.
- Просмотр информации о контрольных суммах 8-бит, 16-бит и 32-бит, доступной в приложении.
Системные и аппаратные требования#
- Совместимая настольная среда; первоначальный разработчик указывает Windows XP, Vista и 7, а также Linux.
- Установка не требуется, но полная структура каталогов портативных wxWidgets и gnuplot должна оставаться вместе.
- Проверенный оригинальный бинарный файл ECU и определение, соответствующее его точной ревизии оборудования/ПО.
- Отдельное решение для контрольных сумм и инструмент программирования в случаях, когда приложение явно не выполняет эти этапы.
Рекомендуемый порядок работы#
- Рассчитайте хеш и заархивируйте исходный BIN, определите ПО ECU и выбирайте только подходящее определение.
- Откройте копию, проверьте несколько известных осей или карт по надёжной документации и отклоните определение, если его адреса выглядят неправдоподобно.
- Вносите небольшие документированные изменения и сравнивайте с исходником каждую изменённую область.
- Перед любой операцией программирования внешне проверьте контрольные суммы и размер файла.
