BMW XBD Generator — инструмент для разработки SGBD и PABD 2.3.3

Этот пакет включает BMW XBD Generator v2.3.3 вместе со средой выполнения Java, стандартными библиотеками include и наборами примеров. XBD Generator — инженерный инструмент для создания и обслуживания файлов SGBD ECU description и файлов описания программирования PABD для сред диагностики и программирования BMW, таких как EDIABAS, INPA и WinKFP.



Основные возможности

• Генератор с управлением через меню для файлов SGBD ECU description и описаний программирования PABD вместо ручного кодирования BEST/2
• Создание XML-исходников для конкретных SG с автоматическим преобразованием в B2S и компиляцией в исполняемые файлы PRG для EDIABAS
• Встроенные проверки синтаксиса и соответствия рекомендациям для повышения стабильности и стандартизации диагностических и программных данных
• Шаблоны XML-файлов SGBD для протоколов DS2, BMW Fast, KWP2000 и LIN, ускоряющие создание описаний новых блоков управления
• Стандартные библиотеки include для общих заданий и функций, которые генератор подключает автоматически
• Образец описания PABD FLASH для демонстрации параметризации последовательностей программирования ECU

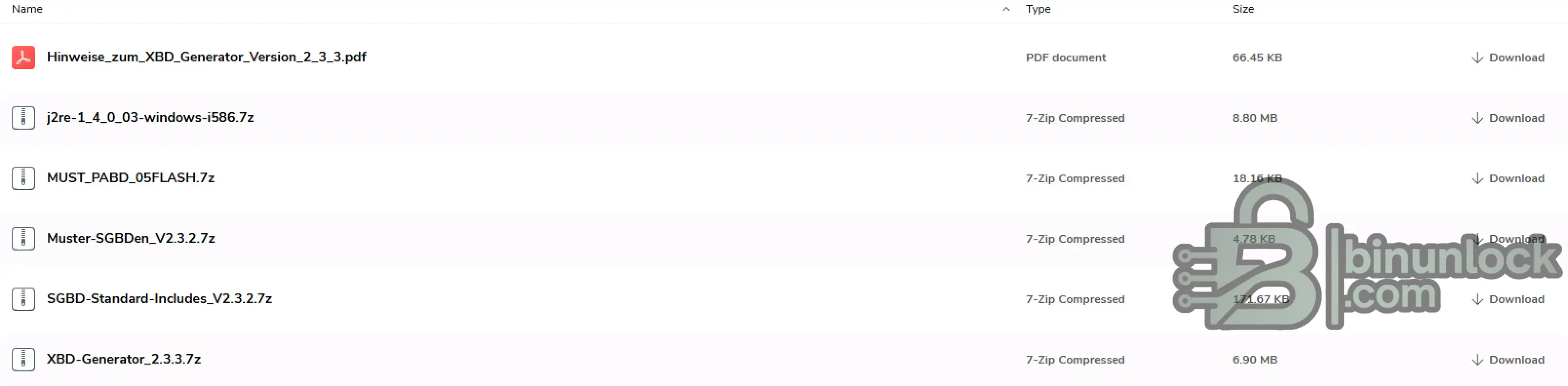

Содержимое пакета
Все компоненты поставляются в виде сжатых архивов и документации.

• Hinweise_zum_XBD_Generator_Version_2_3_3.pdf — важные примечания и информация по установке XBD Generator 2.3.3
• j2re-1_4_0_03-windows-i586.7z — Java Runtime Environment 1.4.0_03, необходимая для запуска инструмента
• XBD-Generator_2.3.3.7z — основной установочный пакет XBD Generator 2.3.3
• MUST_PABD_05FLASH.7z — набор образцов PABD, содержащий MUST_PABD_05FLASH.xml для описаний программирования FLASH
• Muster-SGBDen_V2.3.2.7z — шаблоны XML-файлов SGBD для нескольких диагностических протоколов
• SGBD-Standard-Includes_V2.3.2.7z — стандартный пакет include с общими файлами include и библиотеками SGBD

Примечания по совместимости
XBD Generator v2.3.3 изначально создавался как внутренний инструмент BMW для разработки диагностических файлов SGBD и данных программирования PABD. Он предназначен для пользователей, которые уже работают с BMW Standard Tools, EDIABAS и INPA или WinKFP и которым нужно разрабатывать или корректировать файлы ECU description. Для компиляции и тестирования созданных данных SGBD и PABD инструменту требуется совместимая среда выполнения Java и установленный EDIABAS. Доступность отдельных функций и образцов файлов ограничена протоколами и шаблонами, входящими в этот пакет.

Базовое использование

• Если Java 1.4 ещё не установлена, установите или распакуйте Java Runtime Environment из j2re-1_4_0_03-windows-i586.7z
• Распакуйте XBD-Generator_2.3.3.7z и запустите программу установки, чтобы установить XBD Generator
• После установки настройте пути и параметры в настройках приложения в соответствии с каталогами EDIABAS и каталогами проектов
• Импортируйте архивы с шаблонами SGBD, образцами PABD и стандартными include через меню Extras или Options
• Создавайте новые проекты SGBD или PABD на основе шаблонов, редактируйте параметры через графические формы ввода и компилируйте полученные файлы PRG для использования в инструментах на базе EDIABAS

Операционные системы
Эти версии предназначены для устаревших сред Windows с поддержкой Internet Explorer и Java.

• Windows 2000
• Windows XP
• Windows NT 4.0 с пакетом обновлений 4 или новее

При наличии подходящей среды выполнения Java и правильной настройке некоторые пользователи также запускают инструмент на более новых версиях Windows в режиме совместимости или на виртуальных машинах, однако работа на современных системах не гарантируется.

Минимальные системные требования

• Процессор: совместимый с Intel или AMD, с частотой 500 МГц или выше
• ОЗУ: не менее 128 МБ; для крупных проектов рекомендуется 512 МБ или больше
• Место на диске: минимум 200 МБ свободного места для установки плюс место для данных проектов SGBD и PABD
• Дисплей: разрешение 800 x 600 или выше
• Программное обеспечение: Java Runtime Environment 1.4.0 или выше, рабочая установка EDIABAS для компиляции и тестирования файлов PRG
• Права пользователя: для установки Java, XBD Generator и связанных компонентов требуются права локального администратора
