Экспертное руководство по удалению данных удара и повторной валидации модулей BMW SME.
Это подробное руководство экспертного уровня, в котором описан полный процесс удаления «данных удара» из блока управления высоковольтной батареей BMW (SME / HVS_01) и его повторной валидации для дальнейшего использования. Процедура необходима после ДТП, когда обычно записывается постоянный код неисправности 21F37E.
Проблема: блокировка по «данным удара»

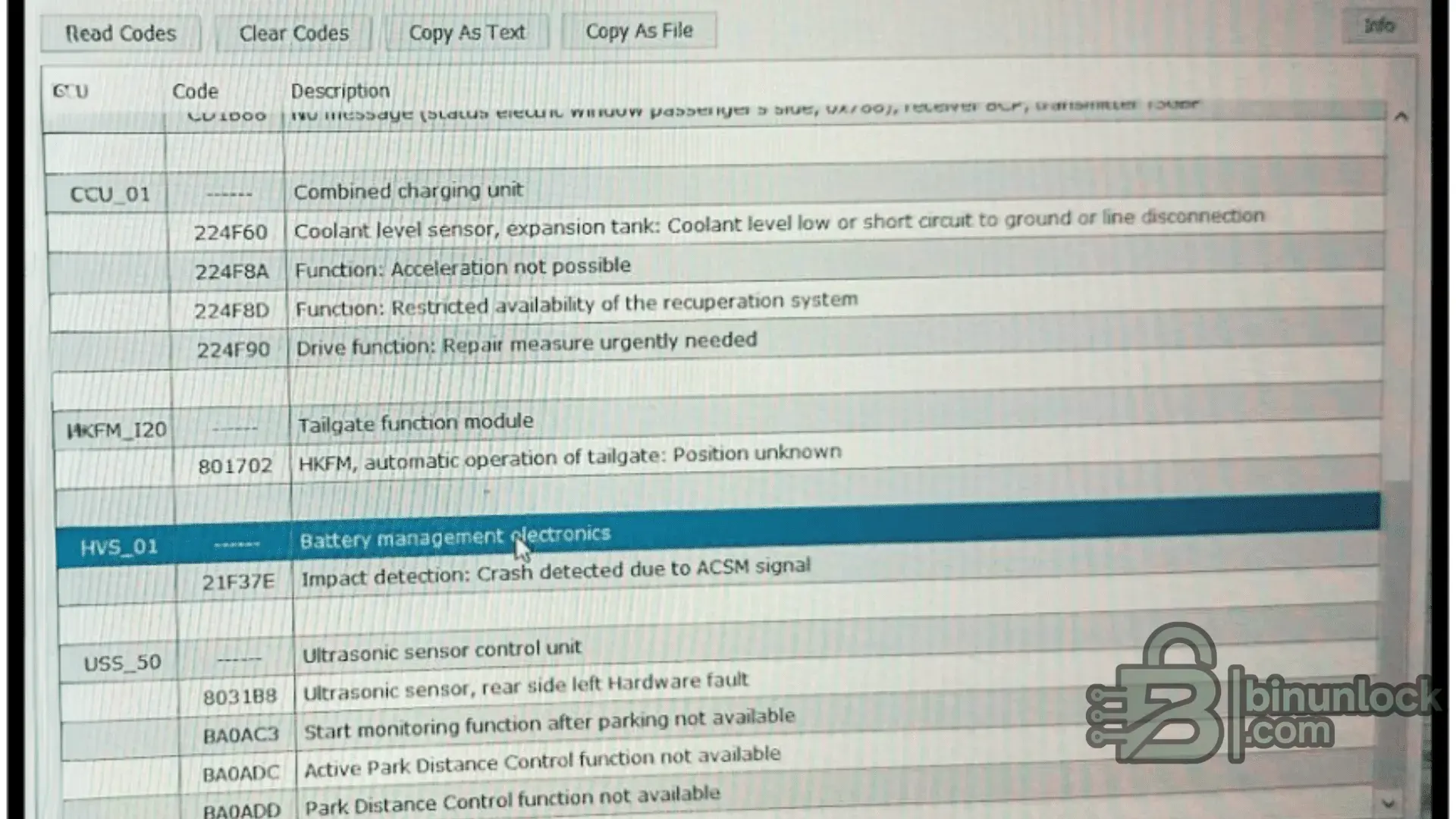

Даже после небольшого ДТП блок управления подушками безопасности (ACSM) может запустить в SME протокол безопасности, навсегда заблокировав высоковольтную батарею. При этом записывается код неисправности 21F37E — определение удара: обнаружено столкновение по сигналу ACSM. После установки этого флага батарея не будет ни заряжаться, ни разряжаться, поэтому автомобиль останется неисправным до сброса SME.
КРИТИЧЕСКОЕ ПРЕДУПРЕЖДЕНИЕ ПО БЕЗОПАСНОСТИ
Вся процедура связана с работой с высоковольтными батарейными системами и продвинутым диагностическим ПО. Это ЧРЕЗВЫЧАЙНО ОПАСНО и должно выполняться только сертифицированными специалистами по высоковольтным системам, прошедшими профессиональное обучение. Ошибка может привести к смертельному поражению электрическим током, пожару или взрыву. Вы выполняете эту процедуру полностью на свой страх и риск.
Процедура сброса и валидации
Процесс состоит из двух основных этапов: валидации сертификатов SME с помощью инженерного инструмента, например E-Sys, а затем восстановления данных ячеек через ISTA.
Этап 1: валидация сертификатов (E-Sys)
Сначала нужно выполнить обнуление SME, восстановив его сертификаты безопасности. В результате модуль перейдёт из состояния «EMPTY» в состояние «OK».
1. Подключитесь к автомобилю через E-Sys и откройте раздел «Certificate Management» для модуля SME.

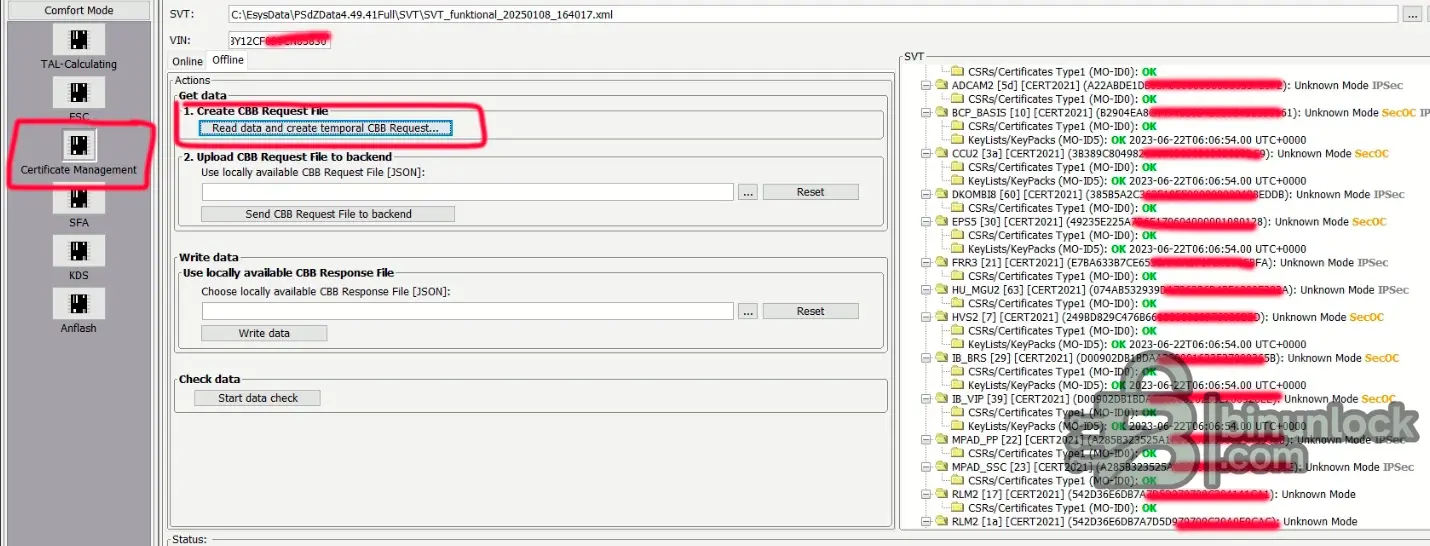

2. Используйте функцию «Create CBB Request File». Она считывает уникальные данные из SME.

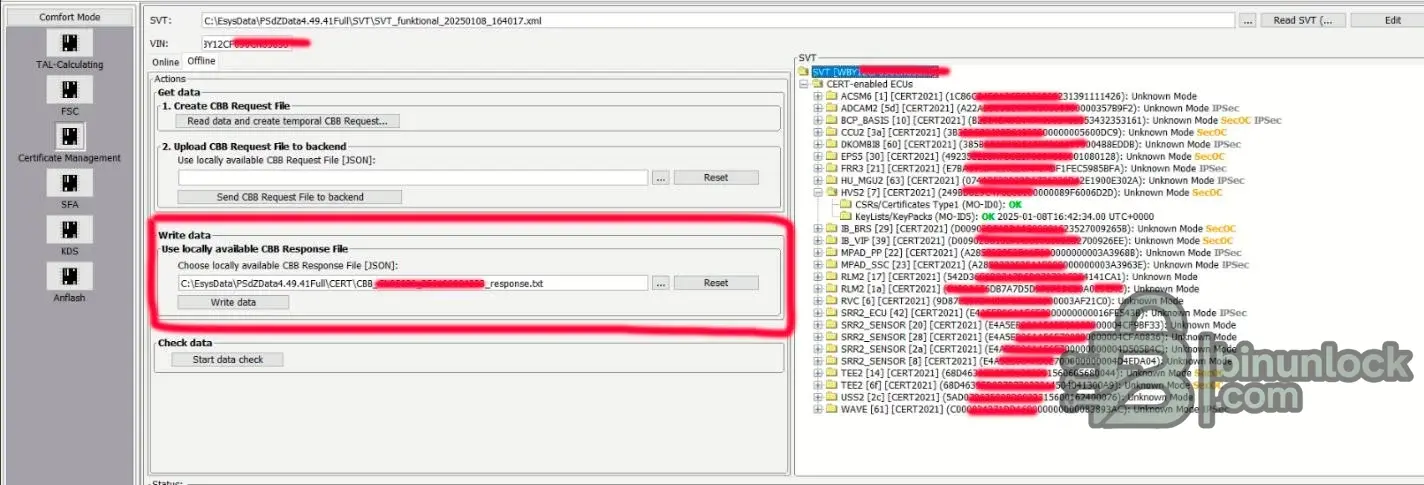

3. С помощью предоставленных файлов решения (файлов ответа CBB) и функции «Записать данные» загрузите новые данные сертификата обратно в SME.

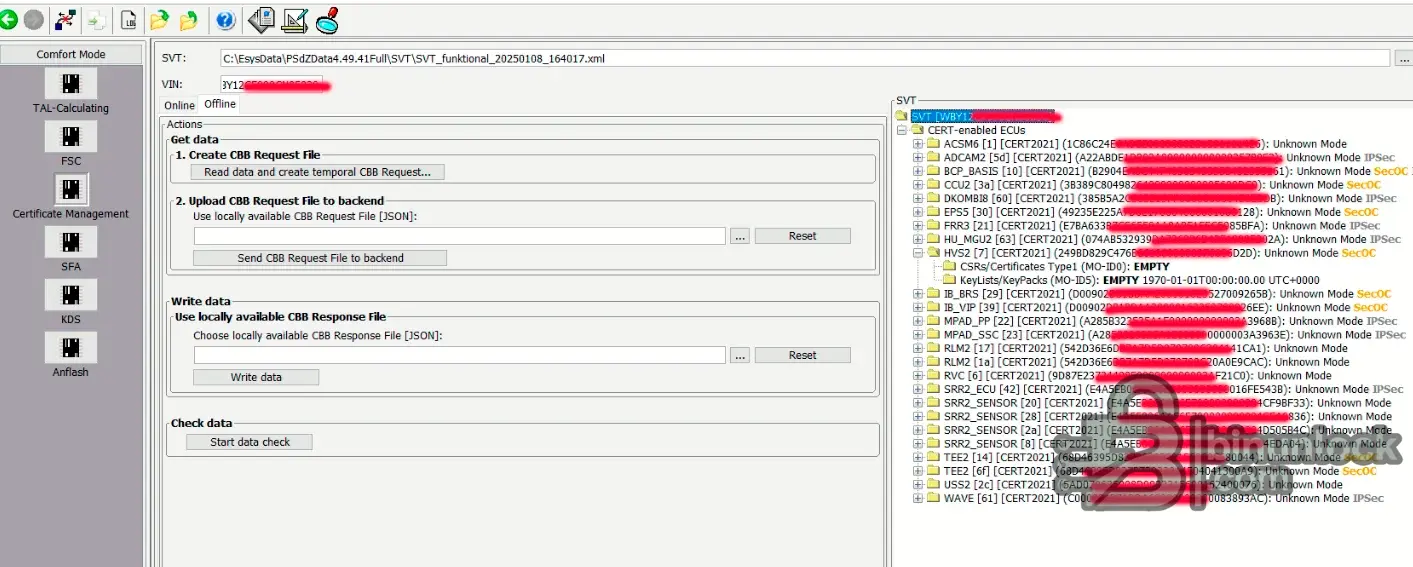

4. Перед записью новых данных статус сертификата, скорее всего, будет отображаться как EMPTY, как показано ниже.

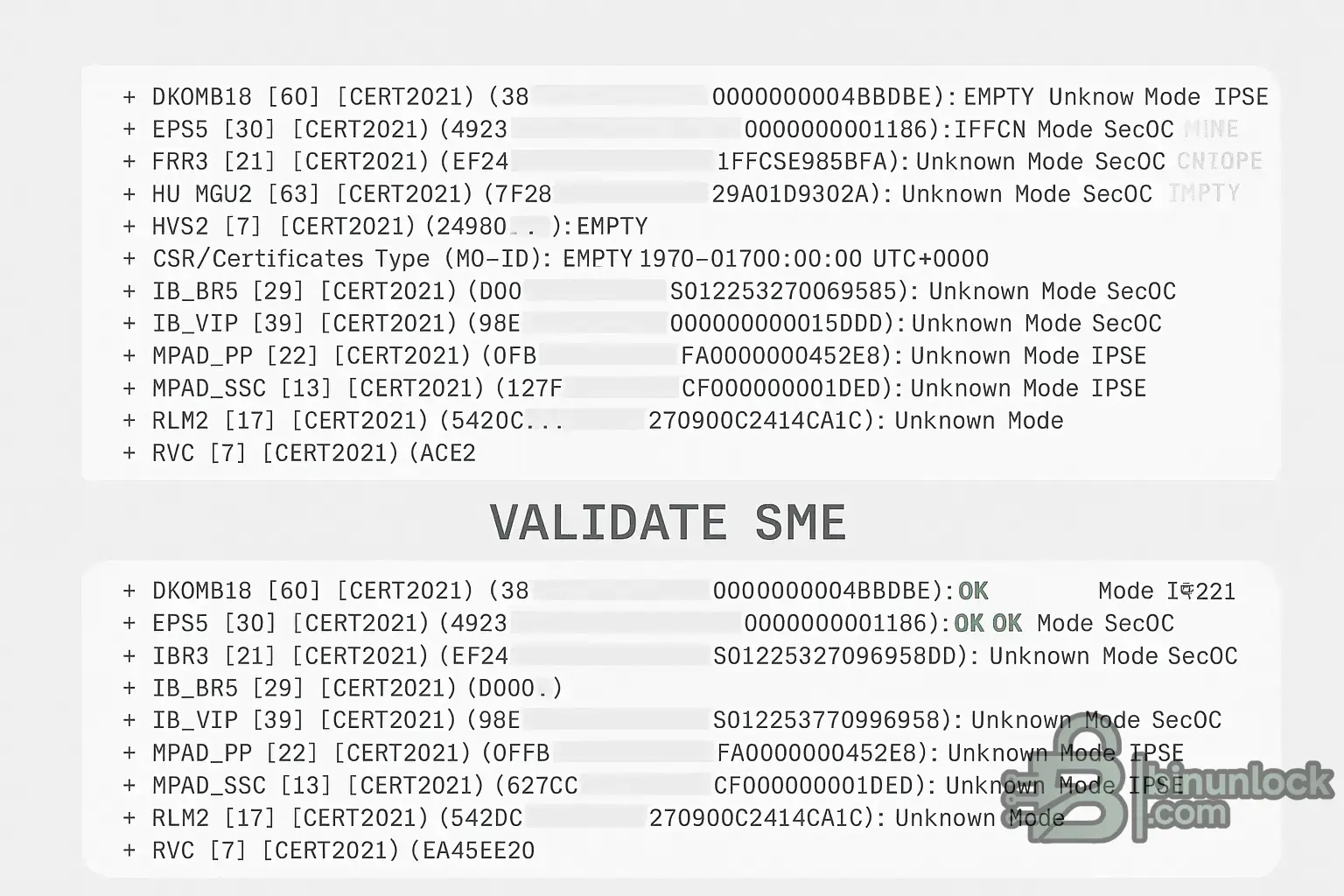

5. После записи файла ответа CBB статус сертификата должен измениться на ОК. Используйте функцию «Check data», чтобы подтвердить это. Статус «OK» означает, что SME успешно прошёл валидацию и готов к следующему этапу.
Этап 2: восстановление истории ячеек (ISTA)
Теперь, когда SME прошёл валидацию, необходимо восстановить историю ячеек батареи через ISTA, чтобы полностью вернуть её в рабочее состояние.

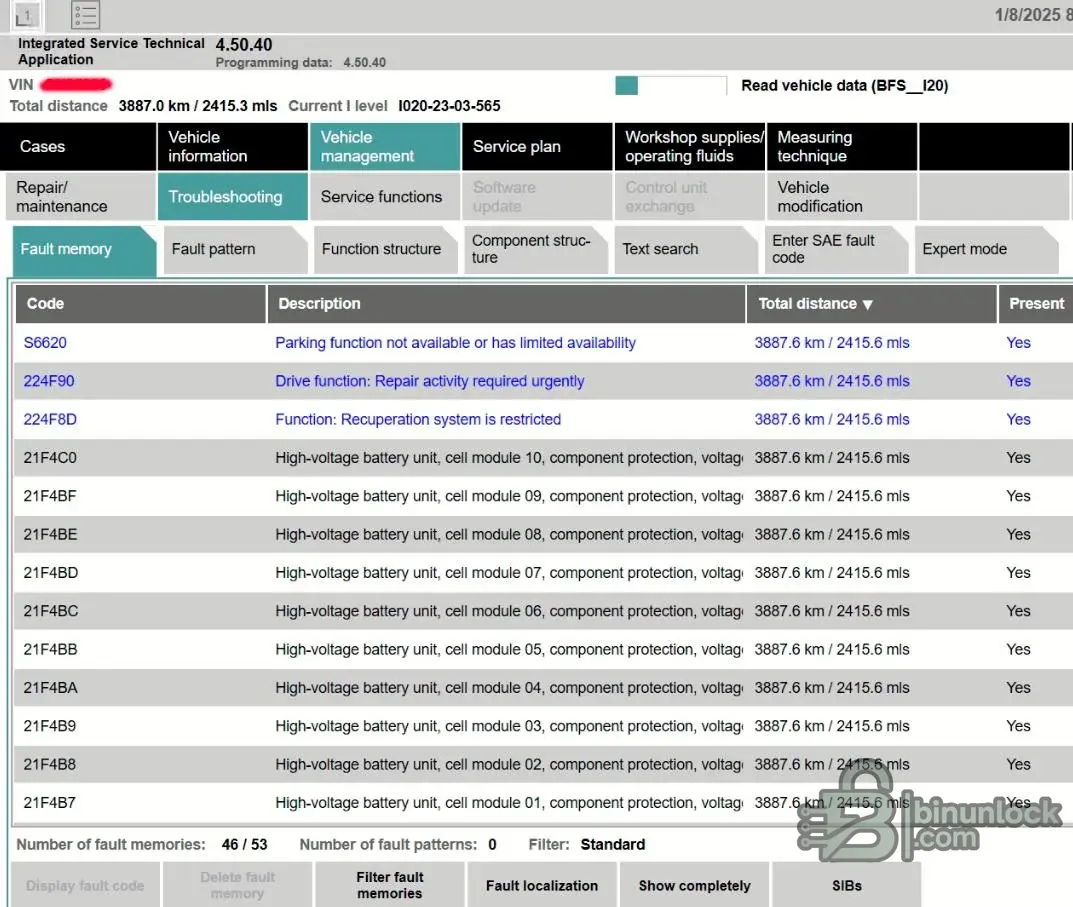

1. Закройте E-Sys и подключитесь к автомобилю через ISTA. Удалите все имеющиеся коды неисправностей из памяти неисправностей.

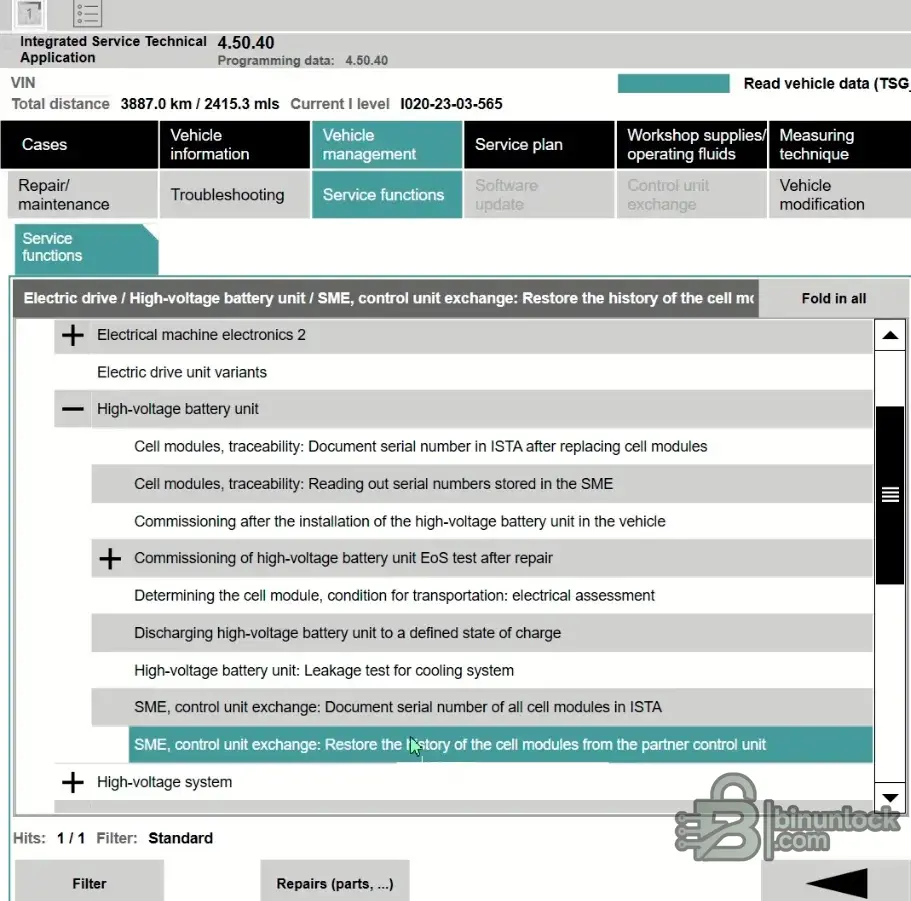

2. Откройте «Управление автомобилем» -> «Сервисные функции», найдите и выберите следующий план обслуживания: SME, замена блока управления: восстановление истории модулей ячеек из партнёрского блока управления.

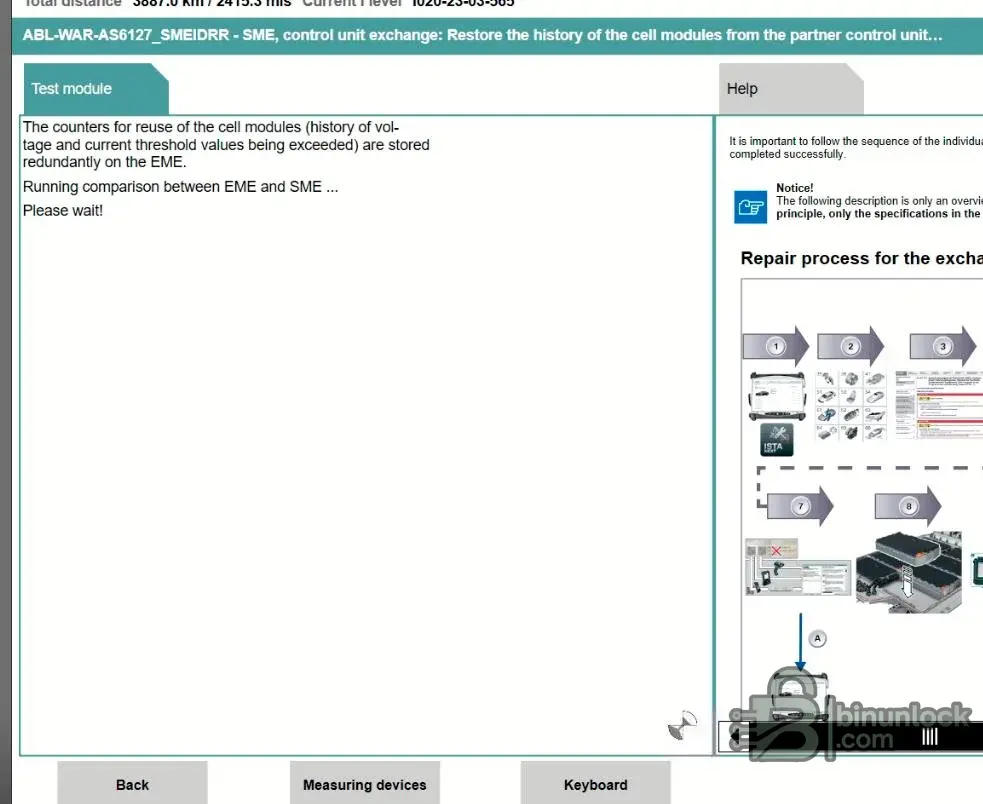

3. Запустите эту сервисную функцию и внимательно выполняйте все инструкции на экране. ISTA сравнит данные EME и SME, сбросит SME и запишет историю ячеек.
Этап 3: завершение

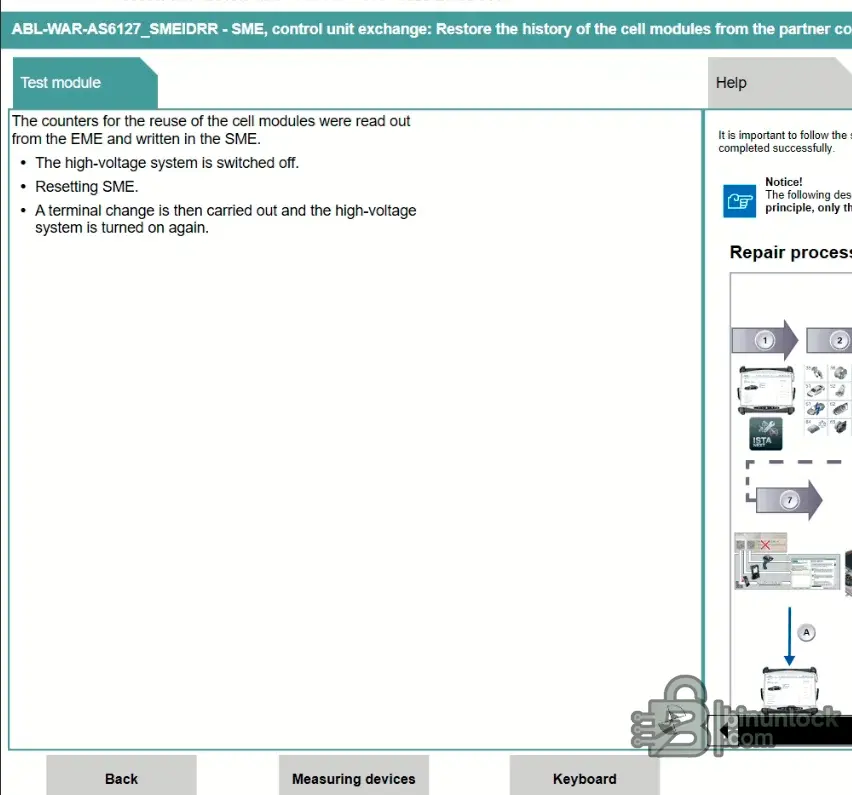

- После завершения сервисной функции ISTA («The counters for the reuse of the cell modules were read out from the EME and written in the SME») закройте план обслуживания.
- Выполните финальное сканирование «Delete fault memories», чтобы удалить все оставшиеся ошибки.
- Ошибка, связанная с данными удара, исчезнет, и автомобиль будет готов к эксплуатации.
Основной принцип (важное примечание)
Принцип метода следующий: провалидировать исходными данными «eeprom», сохранить файл, затем выполнить сброс и записать «валидированный» файл обратно в SME. Настоятельно рекомендуется сохранить новый валидированный файл EEPROM. Он понадобится, если в будущем вы будете обновлять ПО автомобиля, иначе ошибка валидации может появиться снова. Этот метод позволяет установить SME на любой совместимый автомобиль независимо от исходной модели.
Системные требования и тестирование
- Операционная система: Диагностическое ПО, необходимое для этой процедуры (E-Sys, ISTA), работает под Windows и было протестировано на Windows 10 LTSC 2019.
- Необходимое оборудование: кабель ENET или интерфейс ICOM.
- Необходимое ПО: BMW E-Sys и ISTA.
