BMW EGS7 / 7DTC300 / AISIN ISN Reset Tool — рабочая среда EEPROM и ENET

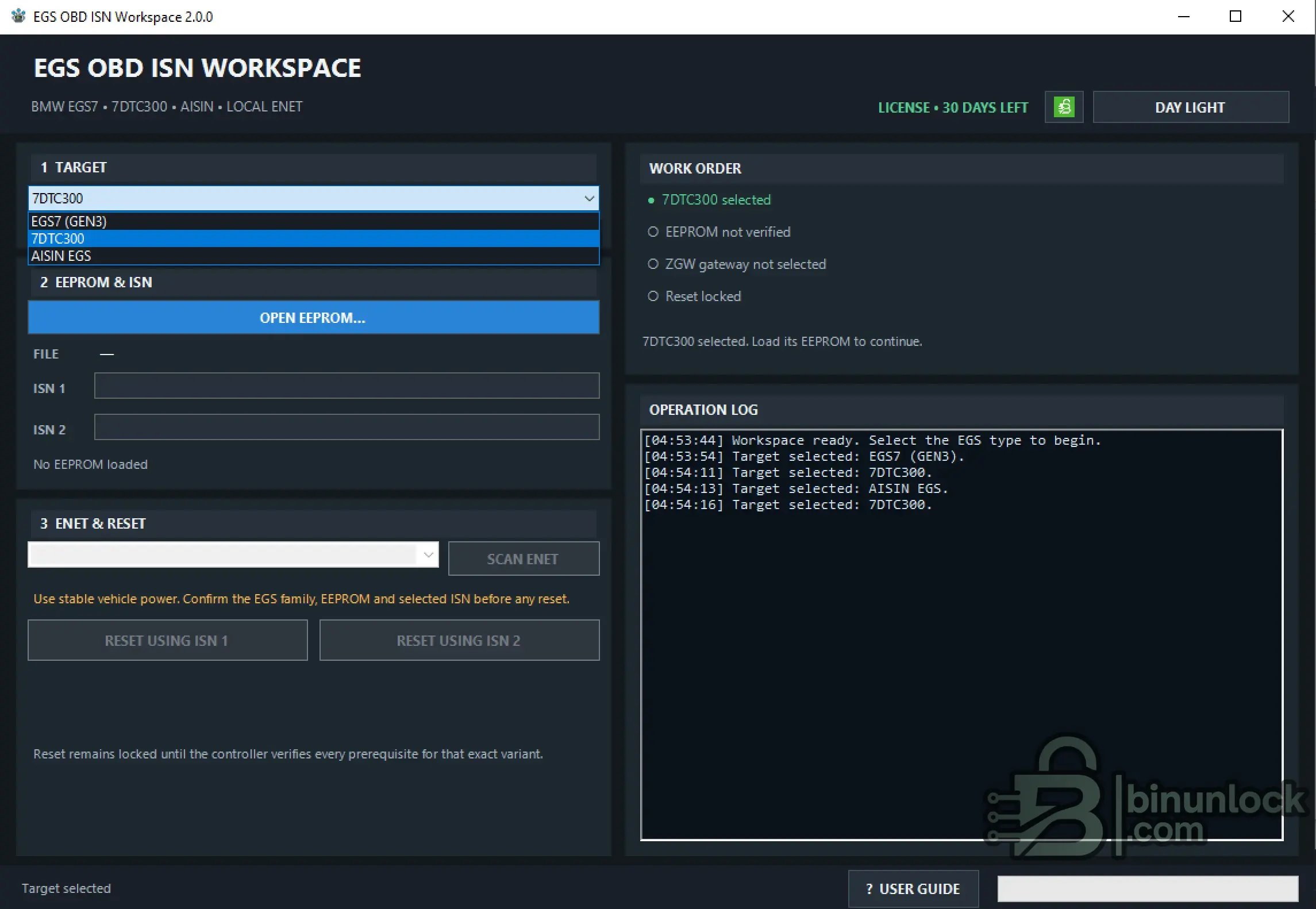

Рабочая среда EGS OBD ISN — сервисная утилита для Windows, предназначенная для работы с блоками управления трансмиссией BMW и поддерживающая EGS7 (GEN3), 7DTC300 и AISIN EGS.
Приложение объединяет локальный анализ EEPROM, восстановление 16-байтного ISN, поиск BMW ENET / ZGW и защищённый двухэтапный сброс EGS в одной рабочей среде.
Поддерживаемые семейства EGS
Для каждого семейства предусмотрены собственные правила проверки EEPROM и доступность сброса. Перед загрузкой образа EEPROM выберите правильное семейство контроллера.
Основные возможности
Чтение и анализ EEPROM
EEPROM необходимо отдельно считать из исходного контроллера с помощью Flex, PCM Flash или другого подходящего инструмента для чтения EEPROM.
EGS OBD ISN Workspace не считывает EEPROM непосредственно из EGS. После завершения чтения программа анализирует выбранный локальный BIN.
Типовой порядок работы:
Обработка EEPROM выполняется локально и только для чтения. Приложение не изменяет выбранный BIN.
Требования к EEPROM
EGS7 (GEN3)
Поддерживаемый размер образа:
Также должны присутствовать поддерживаемая сигнатура EGS7 и полный основной блок данных ISN.
EGS7 использует проверенный основной ISN 1.
7DTC300
Парсер ищет поддерживаемую структуру 7DTC300 и может восстановить одно или два корректных 16-байтных значения ISN.
Вариант 2 остаётся заблокированным, если корректный ISN 2 отсутствует.
AISIN EGS
Допустимые размеры EEPROM:
AISIN использует проверенный основной ISN 1.
Подключение BMW ENET / ZGW
После загрузки корректного EEPROM рабочая среда может найти BMW ZGW в проводной сети ENET.
Доступные способы подключения:
Если конфигурация мастерской обеспечивает доступ к нужной точке ZGW, также можно использовать известный и проверенный сетевой маршрут.
Приложение выполняет операции с автомобилем локально и не использует удалённый сервер обработки ECU.
Защитные проверки рабочего задания
Перед тем как сброс станет доступен, рабочая среда проверяет необходимые предварительные условия:
При смене целевого блока очищаются зависимые данные EEPROM и состояние шлюза, чтобы не смешивались данные от разных блоков.
Двухэтапный сброс ISN EGS
Процесс сброса намеренно защищён.
Доступные действия:
Рабочая область выполняет подтверждённый процесс сброса EGS в два этапа, используя выбранный маршрут ZGW и проверенный источник ISN.
Результат сброса
Приложение сообщает об однозначном успехе протокола только в том случае, если финальный ответ заканчивается на:
Результат C0 01 подтверждает ожидаемое приложением условие успешного выполнения протокола, но не заменяет кодирование и функциональную проверку после сброса.
Если ответ не заканчивается на C0 01 или связь была прервана, не повторяйте сброс без предварительного определения текущего состояния EGS.
Локальная / автономная работа
Процесс работы с автомобилем рассчитан на выполнение на компьютере в мастерской и в сети BMW ENET.
В процессе работы с автомобилем не используются облачный парсер EEPROM, удалённый поиск функций ECU, телеметрия, проверка обновлений или дневной лимит использования.
Системные требования
Статус проверки
Документация
Полное руководство пользователя на английском языке включено:
Руководство охватывает поддерживаемые семейства EGS, требования к EEPROM, поиск ENET / ZGW, варианты сброса, результаты операций, решения по восстановлению и проверку после сброса.
Целостность файла
Файл: EGS_OBD_ISN_Workspace_2.0.0.exe
Версия: 2.0.0
SHA-256:
VirusTotal:
Открыть отчёт VirusTotal
Указанный выше отчёт VirusTotal относится к исполняемому файлу, определённому точным хешем SHA-256, указанным выше.
Перед запуском приложения всегда сравнивайте загруженный исполняемый файл с этим SHA-256.
Важно
Рабочая среда EGS OBD ISN — сервисная утилита для Windows, предназначенная для работы с блоками управления трансмиссией BMW и поддерживающая EGS7 (GEN3), 7DTC300 и AISIN EGS.
Приложение объединяет локальный анализ EEPROM, восстановление 16-байтного ISN, поиск BMW ENET / ZGW и защищённый двухэтапный сброс EGS в одной рабочей среде.
Поддерживаемые семейства EGS
- BMW EGS7 (GEN3)
- 7DTC300
- AISIN EGS
Для каждого семейства предусмотрены собственные правила проверки EEPROM и доступность сброса. Перед загрузкой образа EEPROM выберите правильное семейство контроллера.
Основные возможности
- Поддержка BMW EGS7 / 7DTC300 / AISIN EGS
- Локальный анализ EEPROM
- Восстановление 16-байтного ISN
- Отображение 32-символьного шестнадцатеричного ISN
- Поддержка ISN 1 / ISN 2 при наличии
- Поиск BMW ENET / ZGW в сети
- Ручной ввод IPv4-адреса ZGW
- Защищённый двухэтапный сброс EGS
- Блокировка сброса в зависимости от варианта
- Проверки предварительных условий рабочего задания
- Хронологический журнал операций
- Однозначное определение успешного выполнения по протоколу C0 01
- Темы «Тёмная ночь» / «Светлый день»
- Офлайн-лицензирование по HWID
- Встроенное руководство пользователя на английском языке
Чтение и анализ EEPROM
EEPROM необходимо отдельно считать из исходного контроллера с помощью Flex, PCM Flash или другого подходящего инструмента для чтения EEPROM.
EGS OBD ISN Workspace не считывает EEPROM непосредственно из EGS. После завершения чтения программа анализирует выбранный локальный BIN.
Типовой порядок работы:
- Считайте и сохраните полный EEPROM с нужного EGS
- Сохраните нетронутую резервную копию исходного файла
- Выберите в рабочей среде правильное семейство EGS
- Загрузите EEPROM кнопкой OPEN EEPROM
- Проверьте восстановленные данные ISN
- Подключитесь к нужному BMW ZGW по ENET
- Используйте только вариант сброса, разблокированный проверенным EEPROM
Обработка EEPROM выполняется локально и только для чтения. Приложение не изменяет выбранный BIN.
Требования к EEPROM
EGS7 (GEN3)
Поддерживаемый размер образа:
Код:
200,000 to 1,200,000 bytesТакже должны присутствовать поддерживаемая сигнатура EGS7 и полный основной блок данных ISN.
EGS7 использует проверенный основной ISN 1.
7DTC300
Парсер ищет поддерживаемую структуру 7DTC300 и может восстановить одно или два корректных 16-байтных значения ISN.
- ISN 1 — основной вариант сброса
- ISN 2 — второй вариант сброса, если действительно восстановлено корректное второе значение
Вариант 2 остаётся заблокированным, если корректный ISN 2 отсутствует.
AISIN EGS
Допустимые размеры EEPROM:
Код:
64 KiB - 65,536 bytes
128 KiB - 131,072 bytesAISIN использует проверенный основной ISN 1.
Подключение BMW ENET / ZGW
После загрузки корректного EEPROM рабочая среда может найти BMW ZGW в проводной сети ENET.
Доступные способы подключения:
- SCAN ENET — поиск доступных локальных адресов BMW ZGW
- Ручной ввод отдельно проверенного IPv4-адреса ZGW
Если конфигурация мастерской обеспечивает доступ к нужной точке ZGW, также можно использовать известный и проверенный сетевой маршрут.
Приложение выполняет операции с автомобилем локально и не использует удалённый сервер обработки ECU.
Защитные проверки рабочего задания
Перед тем как сброс станет доступен, рабочая среда проверяет необходимые предварительные условия:
- Целевой модуль — выбрано поддерживаемое семейство EGS
- EEPROM — файл принят, получен корректный ISN
- ZGW — выбран корректный IPv4-адрес шлюза
- Сброс — у запрошенного варианта сброса есть проверенный источник корректного ISN
При смене целевого блока очищаются зависимые данные EEPROM и состояние шлюза, чтобы не смешивались данные от разных блоков.
Двухэтапный сброс ISN EGS
Процесс сброса намеренно защищён.
Доступные действия:
- СБРОС С ИСПОЛЬЗОВАНИЕМ ISN 1
- СБРОС С ИСПОЛЬЗОВАНИЕМ ISN 2 — только для 7DTC300 при получении корректного второго ISN
Рабочая область выполняет подтверждённый процесс сброса EGS в два этапа, используя выбранный маршрут ZGW и проверенный источник ISN.
Результат сброса
Приложение сообщает об однозначном успехе протокола только в том случае, если финальный ответ заканчивается на:
Код:
C0 01Результат C0 01 подтверждает ожидаемое приложением условие успешного выполнения протокола, но не заменяет кодирование и функциональную проверку после сброса.
Если ответ не заканчивается на C0 01 или связь была прервана, не повторяйте сброс без предварительного определения текущего состояния EGS.
Локальная / автономная работа
Процесс работы с автомобилем рассчитан на выполнение на компьютере в мастерской и в сети BMW ENET.
- Анализ EEPROM — локальный компьютер
- Поиск ZGW — локальная сеть ENET
- Сброс EGS — выбранный локальный ZGW
- Проверка лицензии — локальный компьютер после активации
В процессе работы с автомобилем не используются облачный парсер EEPROM, удалённый поиск функций ECU, телеметрия, проверка обновлений или дневной лимит использования.
Системные требования
- Windows 7 SP1 / 8.1 / 10 / 11
- 32-разрядная или 64-разрядная Windows
- Microsoft .NET Framework 4.8
- Дисплей 1024 × 768 или выше
- Исправный кабель BMW ENET
- Активный проводной IPv4-адаптер
- Стабильный регулируемый источник питания для мастерской
- E-Sys / ISTA и другие диагностические клиенты должны быть закрыты во время сброса
Статус проверки
Документация
Полное руководство пользователя на английском языке включено:
Код:
User_Guide_EN.pdfРуководство охватывает поддерживаемые семейства EGS, требования к EEPROM, поиск ENET / ZGW, варианты сброса, результаты операций, решения по восстановлению и проверку после сброса.
Целостность файла
Файл: EGS_OBD_ISN_Workspace_2.0.0.exe
Версия: 2.0.0
SHA-256:
Код:
9f9f3a3cfc5e9f0640c21470c0944c67192e7dd30bf984dde06d5508d0423170VirusTotal:
Открыть отчёт VirusTotal
Указанный выше отчёт VirusTotal относится к исполняемому файлу, определённому точным хешем SHA-256, указанным выше.
Перед запуском приложения всегда сравнивайте загруженный исполняемый файл с этим SHA-256.
Важно
