BMW EasyConnect — инструмент настройки EDIABAS, ENET, ZGW и WinKFP 1.5.0

BMW EasyConnect — утилита для Windows, предназначенная для настройки диагностической связи BMW и выполнения ряда распространённых задач EDIABAS / ENET / WinKFP через единый интерфейс.

Программа объединяет настройку подключения EDIABAS, перенаправление трафика ENET, функции сброса шлюза BMW и настройку SP-Daten для WinKFP.


Основные функции

• Настройка подключения EDIABAS
• Настройка интерфейса K+DCAN и COM-порта
• Прокси-перенаправление BMW ENET
• Сброс шлюза ZGW / FEM / BDC
• Настройка SP-Daten для WinKFP
• Встроенное ведение журнала

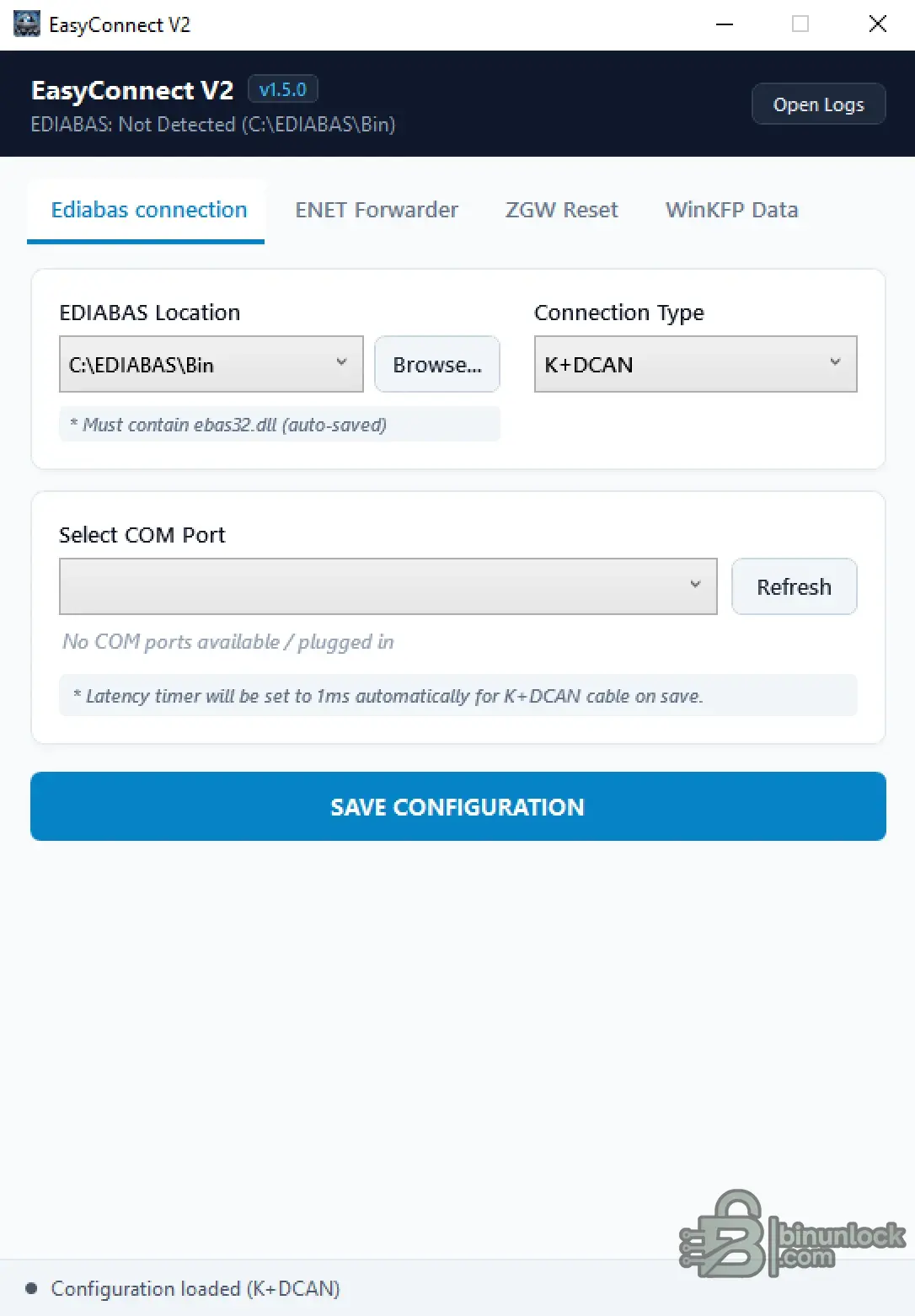

Подключение EDIABAS

В разделе EDIABAS можно выбрать папку установки EDIABAS и настроить диагностическое подключение.

Для подключений K+DCAN программа позволяет:

• выбрать нужный COM-порт;
• сохранить конфигурацию связи EDIABAS;
• автоматически установить таймер задержки K+DCAN на 1 мс.

В выбранной папке EDIABAS должен находиться ediabas32.dll.

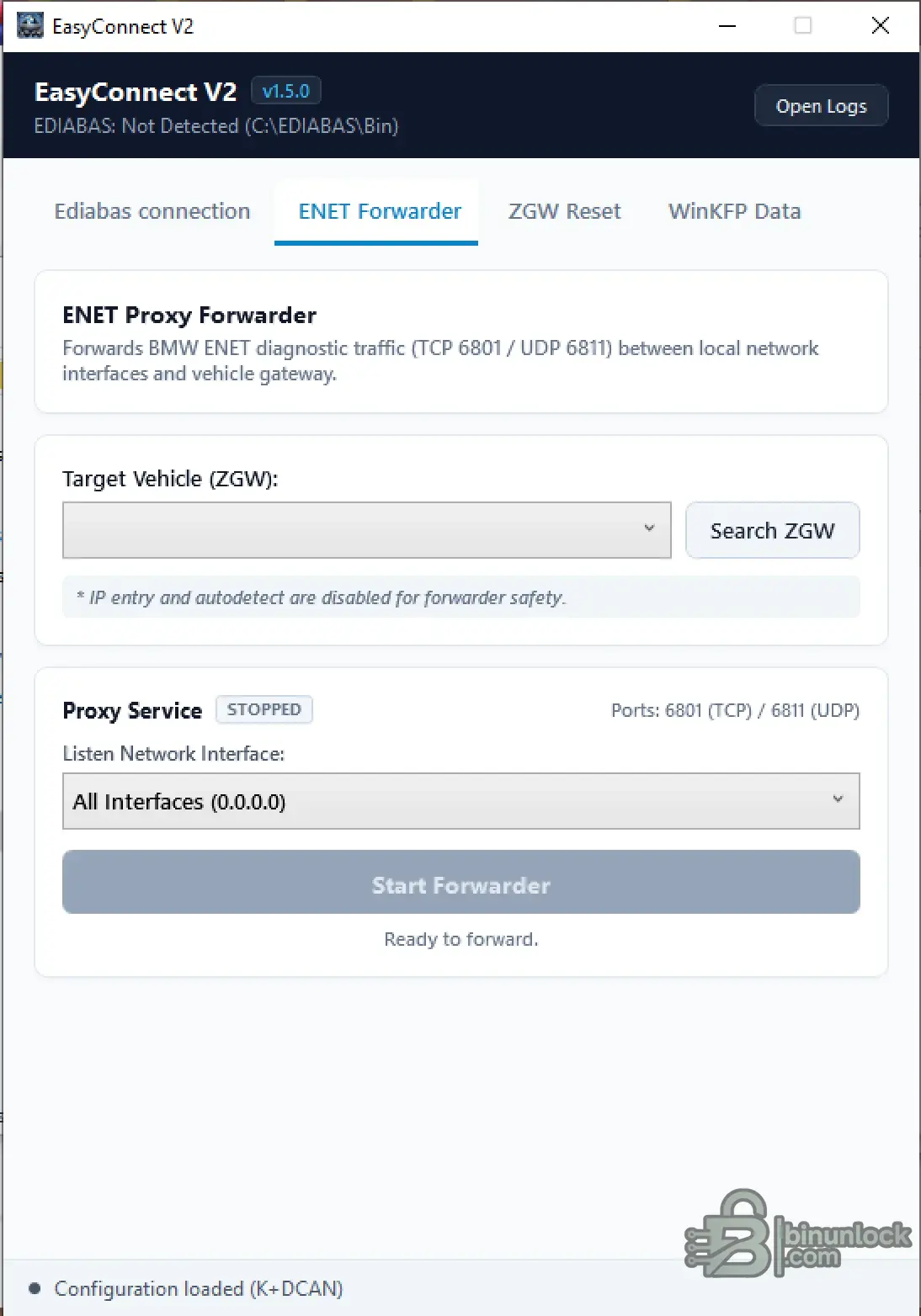

ENET Proxy Forwarder

EasyConnect включает функцию перенаправления диагностического трафика BMW через ENET.

Перенаправление использует:

• TCP-порт 6801
• UDP-порт 6811

Программа может найти шлюз автомобиля ZGW, выбрать нужный шлюз и перенаправить диагностический обмен ENET между локальным сетевым интерфейсом и автомобилем.

Это может пригодиться, когда диагностическому ПО нужен доступ к связи BMW ENET через другой локальный сетевой интерфейс.

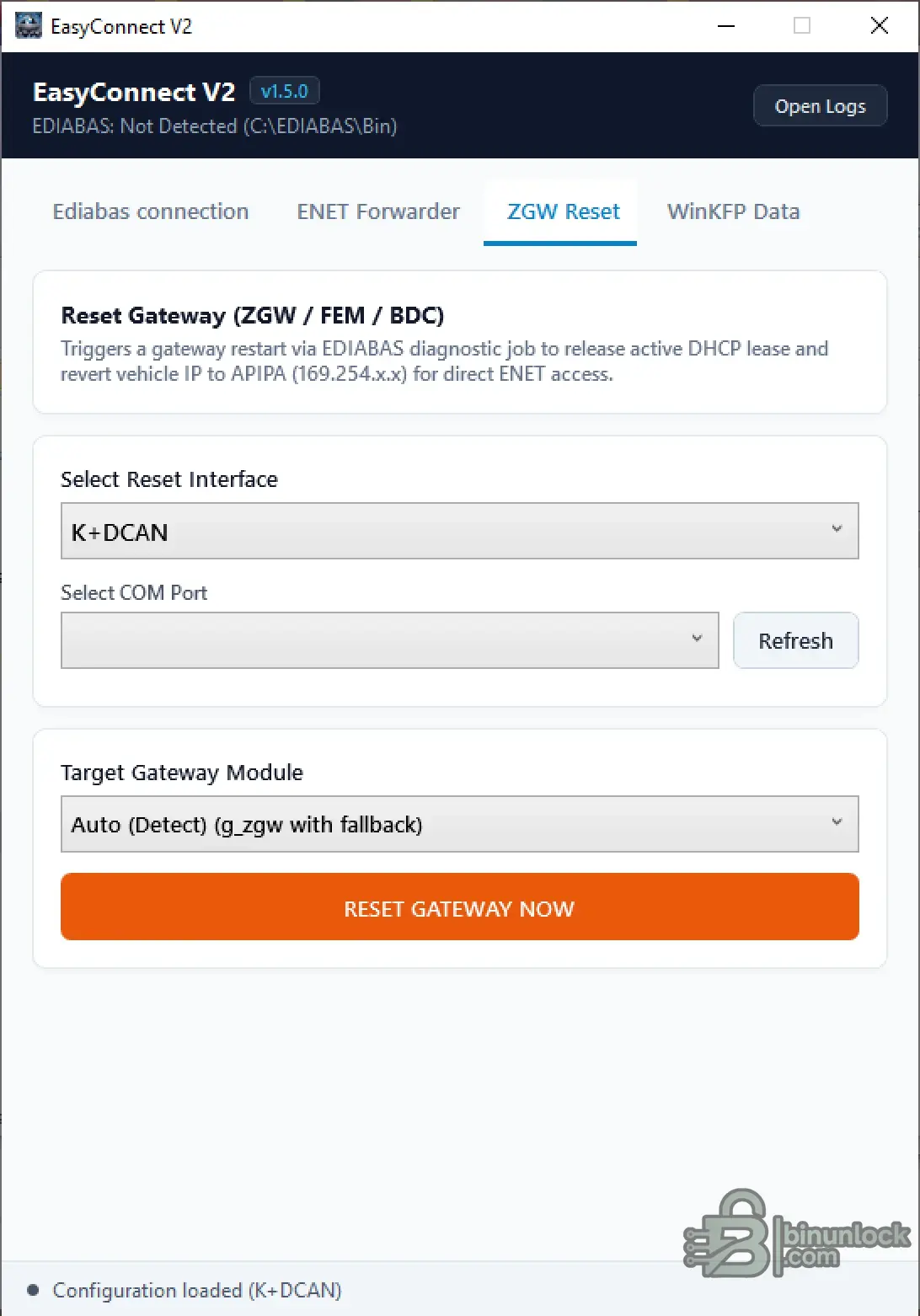

Сброс ZGW / FEM / BDC

Раздел сброса шлюза позволяет перезапустить поддерживаемый шлюз BMW с помощью диагностической команды EDIABAS.

Функция предназначена для освобождения активной DHCP-аренды и возврата сетевого интерфейса автомобиля к адресу APIPA 169.254.x.x для прямого доступа по ENET.

Доступные цели шлюза, отображаемые программой:

• ZGW
• FEM
• BDC

Доступно автоматическое определение шлюза с переходом к соответствующему диагностическому файлу шлюза при необходимости.

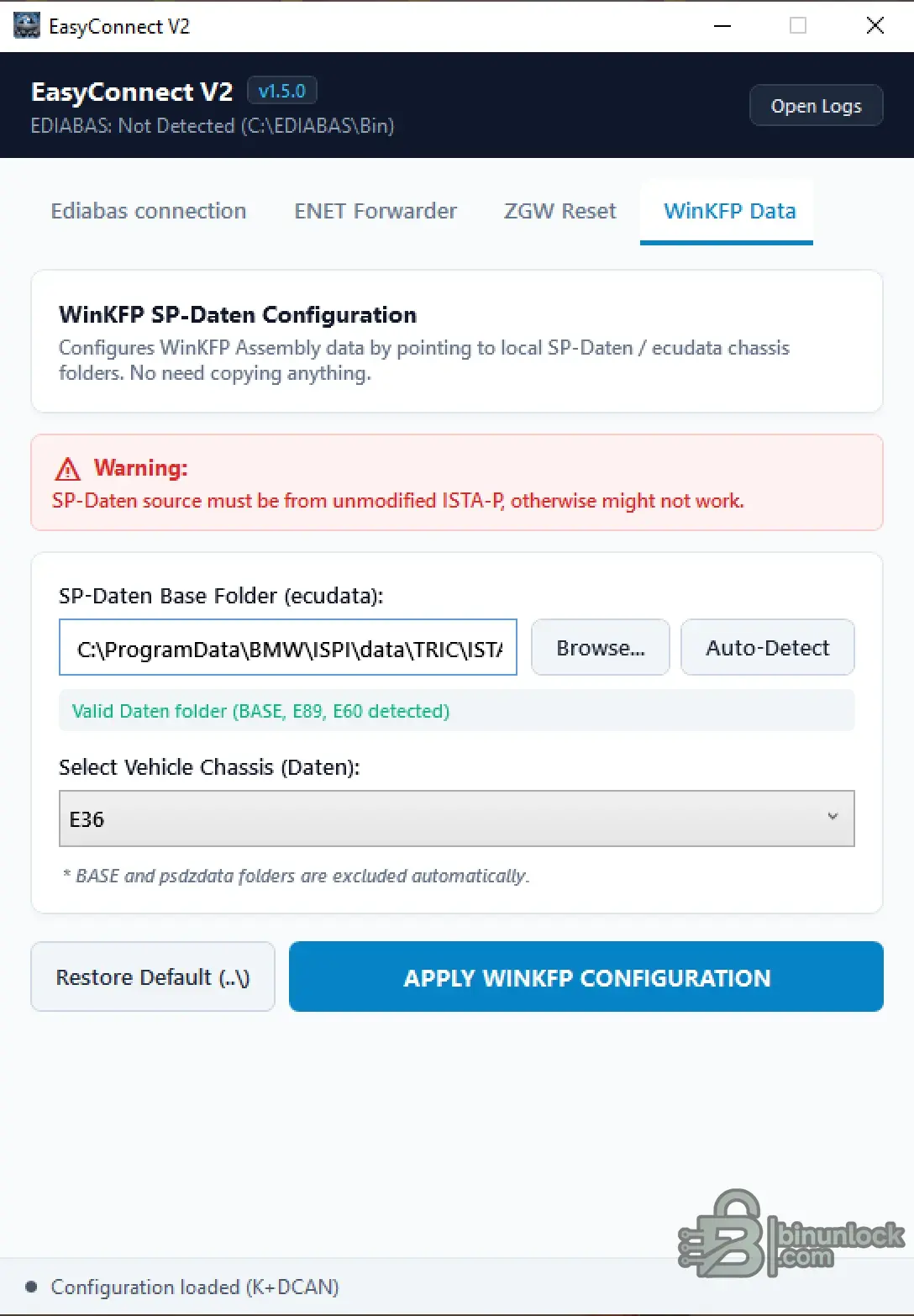

Настройка SP-Daten для WinKFP

EasyConnect может настроить WinKFP для использования существующих папок SP-Daten / ecudata без ручного копирования всего набора данных в структуру каталогов WinKFP.

Программа позволяет:

• выбрать или автоматически определить базовую папку SP-Daten;
• выбрать нужное шасси BMW;
• применить конфигурацию данных WinKFP;
• восстановить конфигурацию по умолчанию при необходимости.

Программа отдельно предупреждает, что источник SP-Daten должен быть получен из немодифицированной установки ISTA-P.

Типичные сценарии использования

EasyConnect пригодится при подготовке диагностической среды BMW для:

• связи через EDIABAS / INPA / Tool32;
• диагностических подключений K+DCAN;
• прямого доступа по ENET;
• поиска неисправностей при подключении к шлюзу;
• настройки программирования через WinKFP;
• работы с локальными пакетами SP-Daten.

Включённый файл


Важно

Этот инструмент изменяет настройки диагностической связи и конфигурацию, связанную с программированием. Перед применением изменений проверьте выбранный интерфейс, путь к EDIABAS, шлюз автомобиля и источник SP-Daten.
