BMW DDE4 Fan Calibration Studio — перевод M57 на электрический PWM-вентилятор

BMW DDE4 Fan Calibration Studio — инструмент для перевода M57 на электрический PWM-вентилятор

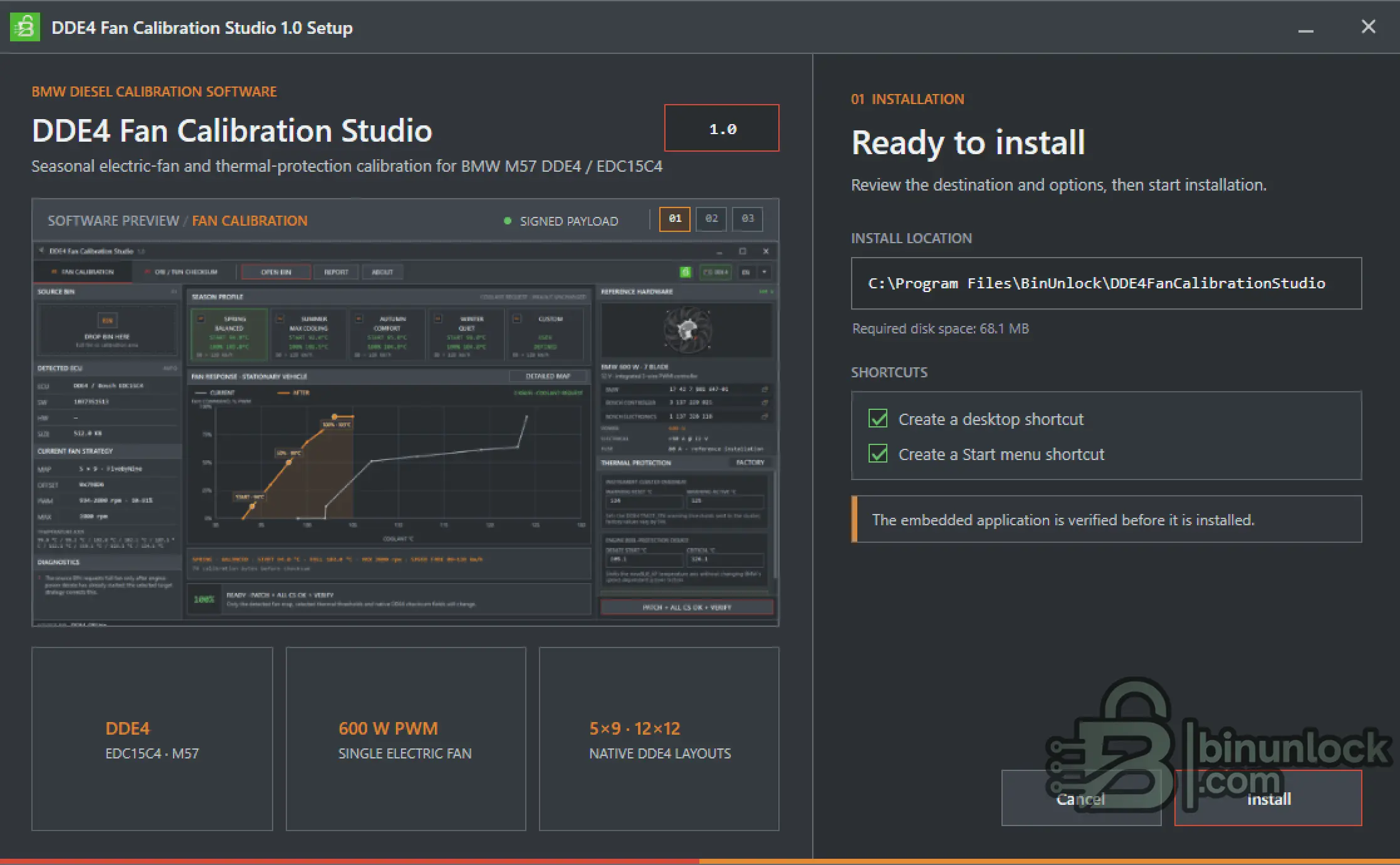

DDE4 Fan Calibration Studio — специализированная Windows-утилита для калибровки BMW M57 DDE4 / Bosch EDC15C4 управления вентилятором охлаждения.

Основное назначение — поддержка переделок, при которых штатная система охлаждения ранних M57 — вентилятор двигателя с вязкостной муфтой и передний дополнительный электрический вентилятор — заменяется на один мощный 3-проводный PWM-электровентилятор, установленный за радиатором охлаждающей жидкости, по концепции аналогично более поздним схемам охлаждения BMW M57N.

Программа автоматически определяет поддерживаемые структуры управления вентилятором DDE4, показывает текущую стратегию, предлагает готовые сезонные профили или полностью настраиваемую тепловую стратегию, пересчитывает штатную контрольную сумму и сохраняет отдельно проверенный BIN.



Основное назначение

В ранних версиях BMW M57 обычно используются два отдельных устройства охлаждения:

• Механический вентилятор двигателя с вязкостной муфтой
• Передний вспомогательный электрический вентилятор

DDE4 Fan Calibration Studio предназначен для проектов по дооснащению, где эта схема заменяется на один мощный электрический вентилятор с PWM-управлением за основным радиатором.

Программа изменяет стратегию запроса электровентилятора DDE4, чтобы управление заменённым вентилятором осуществлялось в зависимости от температуры охлаждающей жидкости и скорости автомобиля.

Логика запроса вентилятора IHKA / кондиционера не изменяется автоматически сезонными профилями.

За физическую установку, производительность вентилятора, проводку, защиту предохранителями и совместимость PWM-контроллера отвечает установщик.

Поддерживаемые ЭБУ

Редактирование калибровок вентилятора специально предназначено для:


Поддерживаемые заводские структуры включают:

• карты запроса вентилятора agwMLSKF
• структуры 5 × 9
• структуры 12 × 12
• Таблицы преобразования RPM в PWM, специфичные для SW
• Таблицы agwMLS_TV с 4, 8 или 20 точками
• Заводские пороги предупреждения о перегреве
• Ось тепловой защиты двигателя mrwBUE_KF
• Штатная контрольная сумма Bosch CR2 для BMW

Редактирование калибровок вентилятора доступно только для DDE4.

Отдельное рабочее пространство для checksum может распознавать дополнительные поддерживаемые структуры контрольных сумм, но это не расширяет редактирование карт вентилятора на DDE5 или DDE6.

Автоматическое определение BIN

После открытия поддерживаемого BIN программа определяет:

• Семейство ECU
• Номер SW
• Доступное аппаратное определение
• Размер и структура BIN
• Расположение карты управления вентилятором
• Ось температуры
• Зоны скорости автомобиля
• Таблица преобразования RPM в PWM
• Максимальные обороты вентилятора
• Пороги перегрева на приборной панели
• Пороги тепловой защиты двигателя
• Штатные области checksum

Определение выполняется по ожидаемой структуре данных и окружающему контексту калибровок, а не путём слепого применения одного фиксированного адреса.

Если карту вентилятора, электрическую характеристику или область checksum невозможно определить однозначно, сохранение остаётся заблокированным.

Сезонные профили вентилятора

Приложение включает четыре готовые термостратегии для базовой конверсии вентилятора с управлением PWM.

ВЕСНА — Сбалансированный режим


ЛЕТО — Максимальное охлаждение


ОСЕНЬ — Комфортный режим


ЗИМА — Тихий режим


Аварийная термостратегия всё равно доводит запрос вентилятора до 100% при высокой температуре охлаждающей жидкости, независимо от штатного снижения запроса в зависимости от скорости автомобиля.

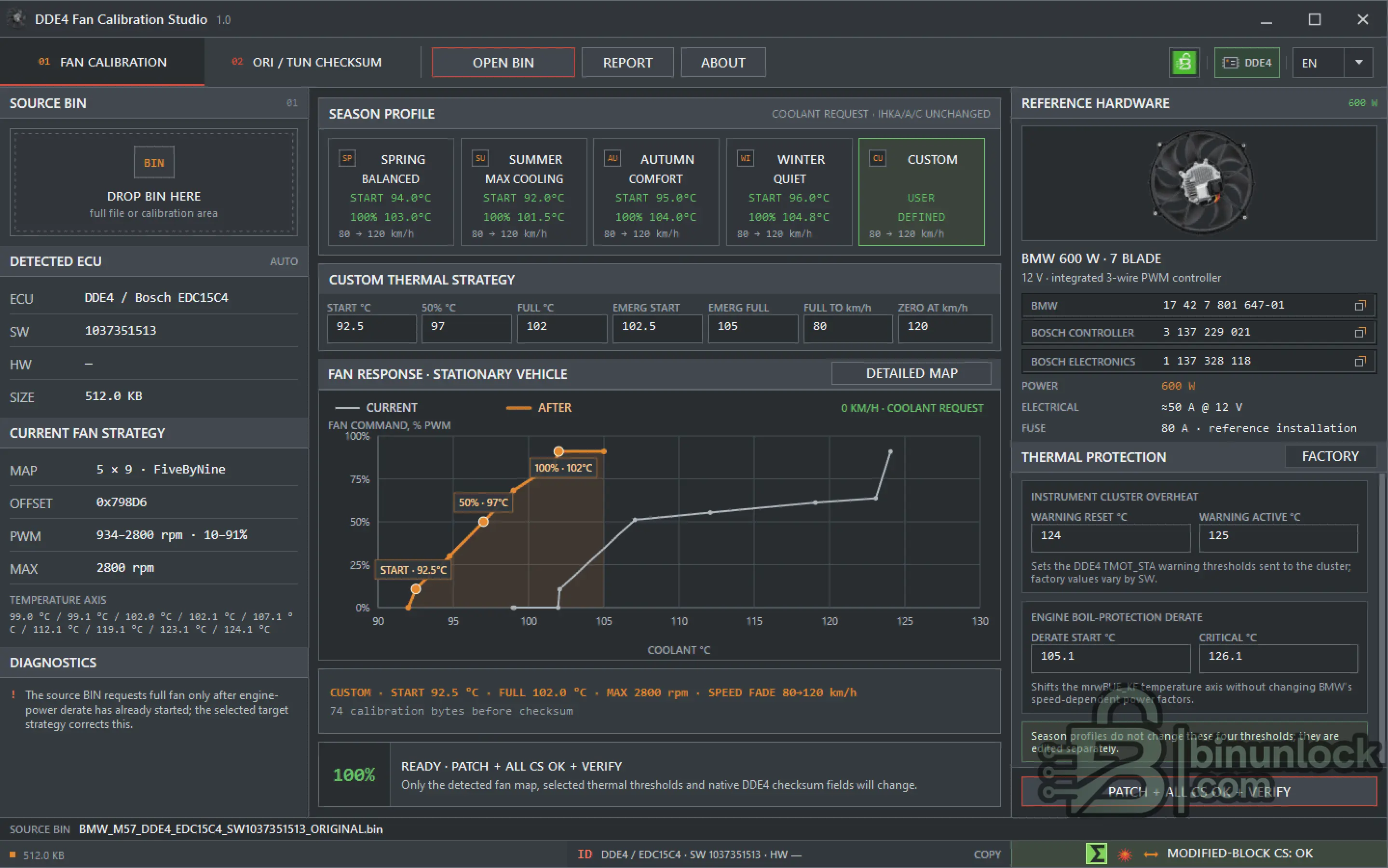

Пользовательская термостратегия

Также доступен полностью пользовательский режим.

Пользователь может задать:

• Температура запуска вентилятора
• Температура запроса 50%
• Температура полного запроса
• Запуск аварийной ветки
• Температура для аварийного полного запроса
• Скорость автомобиля, при которой начинается обычное снижение запроса
• Скорость автомобиля, при которой обычный запрос достигает нуля

Пороговые значения предупреждений на приборной панели и пороговые значения тепловой защиты двигателя редактируются отдельно.

Выбор сезонного профиля не изменяет эти значения защиты без вашего ведома.



Визуальное отображение реакции вентилятора

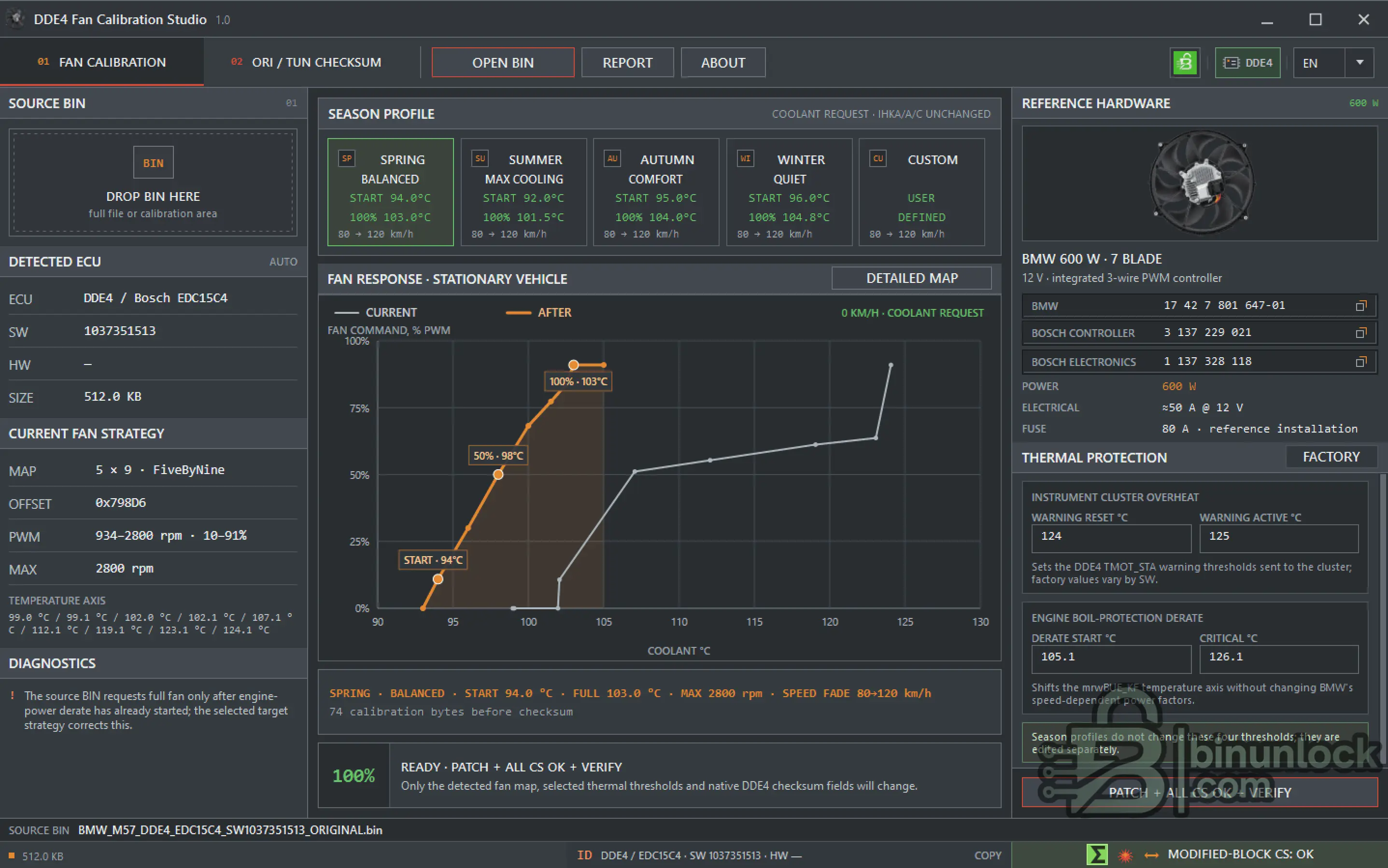

На основном графике сопоставлены ТЕКУЩИЙ ВАРИАНТ и ВАРИАНТ ПОСЛЕ ИЗМЕНЕНИЙ стратегии работы вентилятора.

Для неподвижного автомобиля отображаются:


Такие важные точки, как:


отмечены прямо на графике.

Эти Подробная карта отображает полную текущую и результирующую карту температуры / скорости автомобиля.

Эталонное оборудование вентилятора

Интерфейс содержит известные справочные данные для 7-лопастного PWM-вентилятора BMW мощностью 600 Вт:


Эти значения приведены как известный ориентир, а не как гарантия того, что такая же сборка подходит для каждого автомобиля.

Установщик должен проверить на конкретном автомобиле точную модель вентилятора, сечение проводки, защиту предохранителями, систему зарядки, направление вращения и работу PWM-контроллера.

Тепловая защита

DDE4 Fan Calibration Studio также отображает и позволяет контролируемо редактировать соответствующие пороги тепловой защиты.

В их числе:

Перегрев по приборной панели


Снижение мощности для защиты двигателя от закипания


Перед сохранением результата программа проверяет соответствие между стратегией работы вентилятора и точками тепловой защиты.

Например:

• Аварийный полный режим вентилятора должен включаться до критической точки снижения мощности двигателя
• Предупреждение на приборной панели нельзя настраивать позже соответствующей критической точки защиты

Безопасное изменение BIN

Для поддерживаемого BIN приложение:

1. Определяет DDE4 и точную версию SW
2. Находит поддерживаемые структуры управления вентилятором
3. Показывает текущую стратегию работы вентилятора
4. Создаёт запрошенную сезонную или пользовательскую стратегию
5. Формирует точный план изменения байтов
6. Ограничивает изменения обнаруженной картой вентилятора, выбранными температурными порогами и хранилищем checksum
7. Пересчитывает штатную checksum Bosch CR2 BMW
8. Записывает результат во временный файл
9. Считывает готовый файл обратно
10. Повторно определяет ECU / SW и проверяет все запланированные изменения
11. Публикует новый BIN только после проверки

Исходный файл никогда не перезаписывается.

Обычный статус успешного выполнения:


ORI / Контрольная сумма TUN

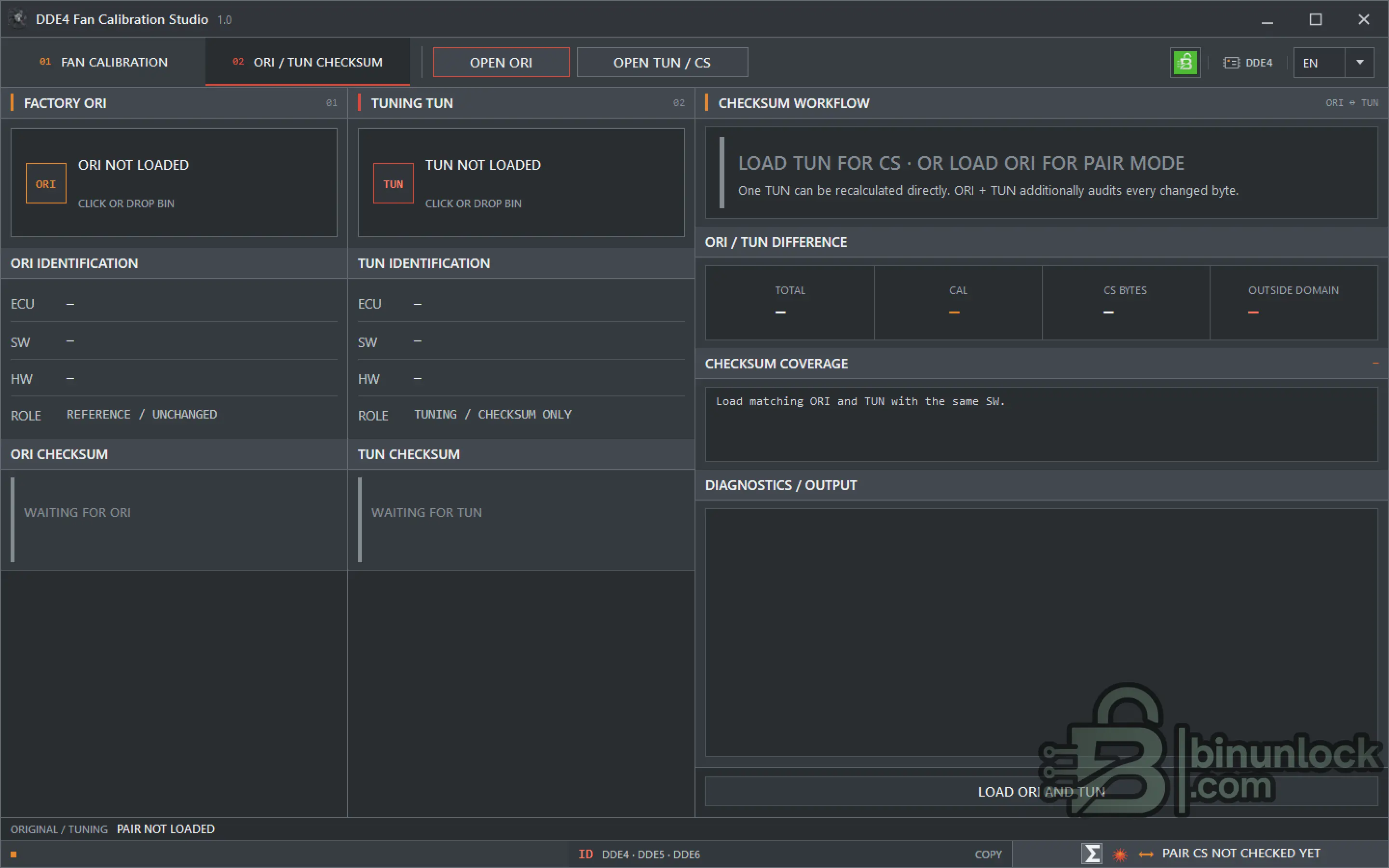

Предусмотрено отдельное рабочее пространство для работы с контрольными суммами.

Оно может работать в двух режимах:

• ORI + Проверка пары TUN
• Автономный пересчёт контрольной суммы TUN, если её структура однозначно определена

Этот ORI / рабочий процесс TUN может:

• Определить ORI и TUN ECU / SW / HW
• Проверить исходную контрольную сумму
• Проверить контрольную сумму тюнинга
• Посчитать все изменённые байты
• Отделить изменения CAL от байтов контрольной суммы
• Обнаружить изменения за пределами поддерживаемой области
• Пересчитать только байты хранения контрольной суммы
• Сохранить отдельно проверенный результат

Вспомогательная рабочая область контрольных сумм также распознаёт известные структуры ADD32 для:


Эта функция работы с контрольными суммами не означает, что поддерживается калибровка вентиляторов DDE5 или DDE6.

Что программа не делает

DDE4 Fan Calibration Studio не выполняет:

• Автоматически переделывать физическую систему охлаждения
• Проверять воздушный поток или направление вращения вентилятора
• Проверять сечение проводов или номинал предохранителя
• Исправить несовместимый PWM-контроллер
• Автоматически отключать всю заводскую диагностику вентилятора
• Изменять все неизвестные калибровки, связанные с вентилятором, в каждой версии SW
• Изменить IHKA / A/C стратегию запросов через сезонные профили
• Сделать DDE5 / DDE6 поддерживаемыми объектами для калибровки вентилятора

Программа обрабатывает поддерживаемую часть конвертации, связанную с калибровкой DDE4. Физическая установка и проверка на автомобиле остаются отдельными процедурами в мастерской.

Рекомендуемый порядок работы

1. Считать и сохранить полный исходный BIN DDE4
2. Сохранить нетронутую резервную копию
3. Открыть BIN в DDE4 Fan Calibration Studio
4. Проверить ECU, SW, размер файла, обнаруженную карту вентилятора и состояние контрольной суммы
5. Выберите сезонный профиль или настройте пользовательскую стратегию
6. Проверьте отклик CURRENT / после
7. Просмотрите подробную карту температуры / скорости
8. Проверьте пороги предупреждений на приборной панели и защиты двигателя
9. Сохраните новый BIN под отдельным именем файла
10. Запрограммируйте его подходящим инструментом для ЭБУ
11. Проверьте на автомобиле фактическую работу вентилятора, напряжение, ток, направление вращения и температуру охлаждающей жидкости

Языки интерфейса

DDE4 Fan Calibration Studio поддерживает 35 языков интерфейса:

English (EN), العربية (AR), Български (BG), Čeština (CS), Dansk (DA), Deutsch (DE), Ελληνικά (EL), Español (ES), Eesti (ET), Suomi (FI), Français (FR), Hrvatski (HR), Magyar (HU), Bahasa Indonesia (ID), Italiano (IT), 日本語 (JA), 한국어 (KO), Lietuvių (LT), Latviešu (LV), Norsk Bokmål (NO), Nederlands (NL), Polski (PL), Português Europeu (PT), Română (RO), Русский (RU), Slovenčina (SK), Slovenščina (SL), Srpski — Latinica (SR), Svenska (SV), ไทย (TH), Türkçe (TR), Українська (UK), 简体中文 (ZH-CN), 繁體中文 (ZH-TW), ქართული (KA).

Приложение может автоматически выбрать системный язык Windows или использовать селектор языка в ручном режиме.

Системные требования

• Windows x64
• Поддерживаемые BMW DDE4 / EDC15C4 BIN для калибровки вентилятора
• Подходящее оборудование для чтения / программирования ECU

Целостность файла

Релиз: DDE4 Fan Calibration Studio 1.0

SHA-256:


VirusTotal:
Посмотреть отчёт VirusTotal

Приведённый выше отчёт VirusTotal относится к исполняемому файлу, определяемому точным указанным выше хешем SHA-256.

Перед запуском приложения всегда сверяйте скачанный исполняемый файл с этим SHA-256.

Важно

Это программное обеспечение предназначено для переоборудования системы охлаждения M57 DDE4 при котором штатный вязкостный вентилятор и передний вспомогательный электрический вентилятор заменяются одной грамотно спроектированной системой PWM-электровентилятора.

Изменение калибровки DDE не делает безопасными недостаточно мощный вентилятор, неправильную проводку, слабую систему зарядки или несовместимый контроллер.

Перед возвратом автомобиля в эксплуатацию всегда проверяйте физическую установку, защиту предохранителями, потребляемый ток, PWM-управление, направление воздушного потока и фактическую температуру охлаждающей жидкости.

Нажмите, чтобы раскрыть...

---
