SID212 / SID212EVO ECU Flasher — VBF/BINпрошивка, J2534 и работа с картами
SID 212 / 212 EVO ECU Flasher — утилита для программирования под Windows, предназначенная для сервисных операций с поддерживаемыми SID212 и SID212 EVO ECU через совместимый SAE J2534 интерфейс.
Приложение поддерживает режимы прошивки VBF и BIN, работу с файлами BootLoader / App / Map / RSA, сброс ECU с очисткой DTC и экспорт файла Map в одном компактном рабочем пространстве.
Основные возможности
Процессы прошивки
Приложение поддерживает два режима программирования, между которыми можно переключаться:

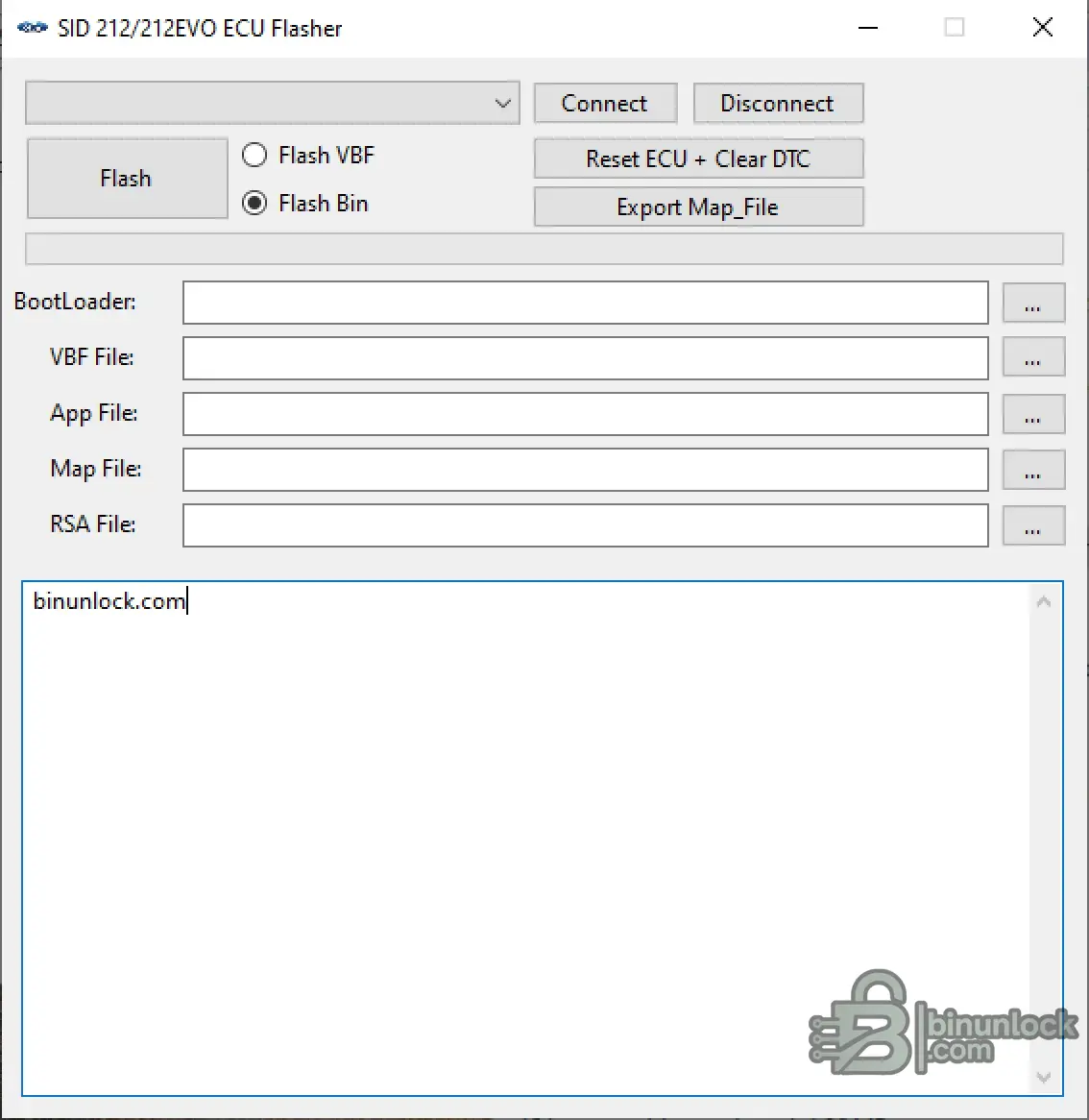

В зависимости от выбранного процесса рабочее пространство содержит отдельные поля для:
Перед началом прошивки всегда проверяйте ECU, выбранный режим программирования и все необходимые файлы.
Дополнительные сервисные функции
Рабочее пространство также включает:
Интерфейсы J2534
SID212 используются для связи:
Рекомендуемый интерфейс:
Также могут работать другие интерфейсы при наличии корректно установленного 32-битного драйвера J2534.
Ожидаемая / возможная совместимость:
Перед выполнением операции записи необходимо проверить совместимость сторонних интерфейсов.
Системные требования
.NET Desktop Runtime 9.0 x86:
Download Microsoft .NET Desktop Runtime 9.0.9 x86
Активация
Активация выполняется автоматически через тему обсуждения этого ресурса.
Содержимое пакета
Архив содержит основной исполняемый файл, необходимые библиотеки приложения и файлы конфигурации runtime, включая:
Перед запуском приложения распакуйте архив полностью. Не запускайте только EXE, оставляя необходимые DLL-файлы в архиве.
Целостность файла
File: SID 212_212 EVO Flasher.exe
SHA-256:
VirusTotal:
Просмотреть отчёт VirusTotal
Приведённый выше отчёт VirusTotal относится к исполняемому файлу, идентифицированному точно указанным выше хешем SHA-256.
Важно
SID 212 / 212 EVO ECU Flasher — утилита для программирования под Windows, предназначенная для сервисных операций с поддерживаемыми SID212 и SID212 EVO ECU через совместимый SAE J2534 интерфейс.
Приложение поддерживает режимы прошивки VBF и BIN, работу с файлами BootLoader / App / Map / RSA, сброс ECU с очисткой DTC и экспорт файла Map в одном компактном рабочем пространстве.
Основные возможности
- SID212 / SID212 Рабочее пространство для обслуживания EVO ECU
- Поддержка интерфейсов SAE J2534
- Связь по ISO15765 / CAN
- Операции CAN на скорости 500 kbit/s для режима SID212
- Flash VBF
- Режим Flash BIN
- Выбор файла BootLoader
- Выбор файла VBF
- Выбор файла App
- Выбор файла Map
- Выбор файла RSA
- Сброс ECU + очистка DTC
- Экспорт Map_File
- Интегрированная индикация процесса и статуса
Процессы прошивки
Приложение поддерживает два режима программирования, между которыми можно переключаться:
Код:
Flash VBF
Flash BINВ зависимости от выбранного процесса рабочее пространство содержит отдельные поля для:
Код:
BootLoader
VBF File
App File
Map File
RSA FileПеред началом прошивки всегда проверяйте ECU, выбранный режим программирования и все необходимые файлы.
Дополнительные сервисные функции
Рабочее пространство также включает:
- Сброс ECU + очистка DTC — перезапуск ECU и очистка диагностических кодов ошибок
- Экспорт Map_File — экспорт соответствующего файла Map из поддерживаемого процесса
- Подключение / отключение — явное управление сеансом J2534
Интерфейсы J2534
SID212 используются для связи:
Код:
ISO15765 / CAN
500 kbit/sРекомендуемый интерфейс:
- Scanmatik 2
- Scanmatik 2 Pro
Также могут работать другие интерфейсы при наличии корректно установленного 32-битного драйвера J2534.
Ожидаемая / возможная совместимость:
- Клоны, совместимые со Scanmatik — обнаружение ожидается, но стабильность программирования зависит от драйвера и оборудования
- OpenPort 2.0
- Mongoose
- VCX Nano / VCX SE
Перед выполнением операции записи необходимо проверить совместимость сторонних интерфейсов.
Системные требования
- Microsoft Windows
- Microsoft .NET Desktop Runtime 9.0 x86
- Совместимый 32-битный драйвер SAE J2534
- Поддерживаемый интерфейс J2534
- Стабильный источник питания для программирования
.NET Desktop Runtime 9.0 x86:
Download Microsoft .NET Desktop Runtime 9.0.9 x86
Активация
Активация выполняется автоматически через тему обсуждения этого ресурса.
- Запустите SID 212_212 EVO Flasher.exe.
- Скопируйте отображаемый приложением Hardware ID.
- Опубликуйте Hardware ID в теме обсуждения ресурса.
- Gemini автоматически выдаст соответствующие Name и Key.
- Введите выданные Name и Key точно в том виде, как они указаны.
- Выберите Register.
Содержимое пакета
Архив содержит основной исполняемый файл, необходимые библиотеки приложения и файлы конфигурации runtime, включая:
Код:
SID 212_212 EVO Flasher.exe
Connection.dll
FontAwesome.Sharp.dll
OBCDJ2534.dll
Sid212ECU.dll
Sid212ECU.deps.json
Sid212ECU.runtimeconfig.json
sid212-kеуg**.dll
SuperSimpleTcp.dll
System.Management.dll
Version.dll
BinUnlock-LLC-CodeSigning.cerПеред запуском приложения распакуйте архив полностью. Не запускайте только EXE, оставляя необходимые DLL-файлы в архиве.
Целостность файла
File: SID 212_212 EVO Flasher.exe
SHA-256:
Код:
682a9bc08ab088254a96a6bfb5d6191671e6fc878e06c2d2365e3d0087894d3dVirusTotal:
Просмотреть отчёт VirusTotal
Приведённый выше отчёт VirusTotal относится к исполняемому файлу, идентифицированному точно указанным выше хешем SHA-256.
