Audi DashEdit — офлайн-редактор файлов памяти распознанных комбинаций приборов Audi. Рабочая область содержит поля идентификации и конфигурации, включая VIN, идентификатор иммобилайзера, логин, данные ключей, пробег, кодирование и криптографическую информацию, а также отдельные страницы для передачи данных, калибровки и модификаций. Доступные элементы калибровки включают настройки спидометра, тахометра и уровня топлива; среди других поддерживаемых полей — согласование с радио и специфичные для комбинации приборов настройки.
Приложение работает с дампом, предварительно считанным из комбинации приборов; оно не считывает приборную панель через OBD и не может сделать неизвестный файл совместимым. Перед редактированием необходимо точно определить семейство комбинации приборов, микросхему памяти, размер файла и структуру программного обеспечения.
Приложение работает с дампом, предварительно считанным из комбинации приборов; оно не считывает приборную панель через OBD и не может сделать неизвестный файл совместимым. Перед редактированием необходимо точно определить семейство комбинации приборов, микросхему памяти, размер файла и структуру программного обеспечения.
Назначение пакета#
Используйте DashEdit для проверки подтверждённой резервной копии комбинации приборов, убедитесь, что файл распознаётся, и создайте контролируемую рабочую копию для авторизованного ремонта или замены. Перед сохранением сравните каждый декодированный идентификатор с данными автомобиля и маркировкой комбинации приборов; одного правдоподобного поля недостаточно для проверки всей структуры.Основные функции#
- Открытие и сохранение поддерживаемых файлов памяти комбинаций приборов
- Отображение VIN, идентификатора иммобилайзера и логина, если они присутствуют в структуре
- Просмотр поддерживаемых полей данных ключей и иммобилайзера
- Просмотр или корректировка пробега только при законной замене и документированном ремонте
- Просмотр кодирования и основной информации о согласовании
- Доступ к поддерживаемым полям калибровки спидометра, тахометра и уровня топлива
- Просмотр страниц согласования с радио и других страниц модификации, специфичных для комбинации приборов
Поддерживаемые автомобили, системы и блоки управления#
- Выбранные структуры EEPROM комбинаций приборов Audi, распознаваемые поставляемым приложением
- Совместимость определяется структурой файла и не является универсальной для всех моделей Audi и годов выпуска
- Комбинации приборов VDO, Magneti Marelli и других семейств нельзя считать взаимозаменяемыми
- Тип памяти и точное количество байт должны соответствовать поддерживаемой структуре
- Инструмент не включает программатор EEPROM, интерфейс OBD или электросхемы
- Данные иммобилайзера и ключей можно обрабатывать только для авторизованного автомобиля
Состав пакета#
- Последний поставляемый исполняемый файл Audi DashEdit
- Файлы языковых ресурсов, входящие в выбранный релиз

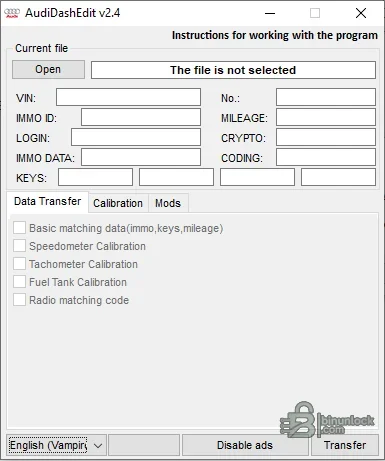

- Единственный информативный снимок интерфейса
- Старые версии приложения намеренно исключены из чистого пакета
- Дампы клиентов, ключи, списки VIN и примеры калибровок отсутствуют
Требования к ПК, интерфейсу и мастерской#
- Выделенный компьютер мастерской под Windows с правами локального администратора для установки и драйверов
- Стабильное питание от аккумулятора, соответствующее автомобилю, при использовании диагностической сессии на автомобиле
- Правильный коммуникационный интерфейс, кабель и драйвер для целевой системы
- Надёжная идентификация контроллера по маркировке и полное диагностическое сканирование перед началом работ
- Достаточно свободного места для распакованного пакета, логов и неизменяемых резервных копий
- Подходящий программатор EEPROM или MCU для точной модели памяти комбинации приборов
- Как минимум два совпадающих считывания и документированная исходная checksum
- Законное разрешение на ремонт, связанный с иммобилайзером, ключами и одометром
Рекомендуемый порядок работы#
- Определите производителя комбинации приборов, номер детали и микросхему памяти
- Считайте память дважды и сравните оба файла побайтно
- Откройте копию и убедитесь в согласованности полей VIN, иммобилайзера и кодирования
- Изменяйте только документированное поле, необходимое для ремонта
- Сохраните файл под новым именем и сравните изменённые диапазоны с оригиналом
- Записывайте при стабильном питании, проверьте память и завершите диагностику автомобиля
Важные ограничения#
- Наличие пункта меню или названия бренда не подтверждает поддержку каждой модели, года выпуска, рынка или версии контроллера
- Этот пакет не заменяет актуальную сервисную информацию OEM, электросхемы или разрешение на работу с системой безопасности
- Не пытайтесь выполнять настройку, работу с ключами и иммобилайзером или программирование на неопознанном модуле
- Никогда не используйте единственную оригинальную EEPROM, flash, конфигурацию или диагностический файл как рабочий
- Декодированный текст не доказывает, что все контрольные суммы или дублирующие области данных будут исправлены автоматически
- Работа с одометром и иммобилайзером регулируется законодательством многих стран и требует точного ведения записей
Чек-лист по устранению неисправностей#
- Файл не распознаётся: проверьте тип памяти, режим считывания, порядок байтов и точный размер
- Декодированные значения не имеют смысла: остановитесь; выбрана неправильная структура комбинации приборов или считывание повреждено
- Сохранённый файл сильно отличается: не записывайте его, пока не будет понятен каждый изменённый участок
- Комбинация приборов не выходит на связь после записи: восстановите проверенный оригинал и проверьте питание, проводку и ориентацию микросхемы памяти
- Состояние ключей или иммобилайзера не совпадает: используйте одобренную автомобильную диагностику и оригинальную резервную копию
