В этот пакет входят архивы установки Allison TCM Reflash (TRF) и набор данных калибровок, предназначенный для сервисной работы с контроллерами трансмиссий Allison. Интерфейс, показанный на скриншотах, предоставляет доступ к идентификации и калибровке TCM, операциям программирования, выбору контроллера, а также нескольким утилитам для снятия дампов и ведения журналов.
В пакет также входят данные PCCS и библиотека калибровок с файлами для Gen5, 4th Gen, MY09, WTEC и LCT, включая распространённые типы файлов .bin, .s2, .fil и .xml.
Основные возможности
Содержимое пакета
Примечания по совместимости
Базовое использование
Операционные системы
Минимальные системные требования
Отказ от ответственности
Этот ресурс предназначен только для законного обслуживания и образовательного использования. Программирование трансмиссии и изменение калибровок могут привести к повреждению автомобиля, проблемам с управляемостью или рискам для безопасности при неправильном выполнении. Используйте на свой риск, соблюдайте процедуры OEM и перед работой с автомобилем убедитесь, что у вас есть необходимые разрешения, подготовка и подходящее интерфейсное оборудование.
В пакет также входят данные PCCS и библиотека калибровок с файлами для Gen5, 4th Gen, MY09, WTEC и LCT, включая распространённые типы файлов .bin, .s2, .fil и .xml.
Основные возможности

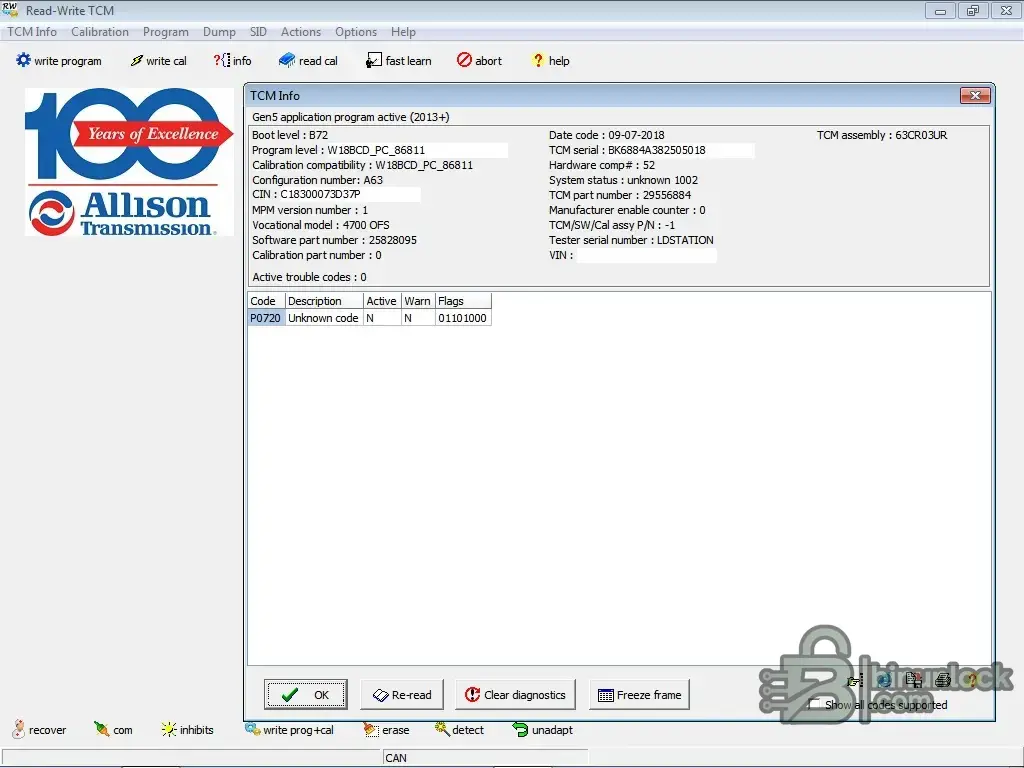

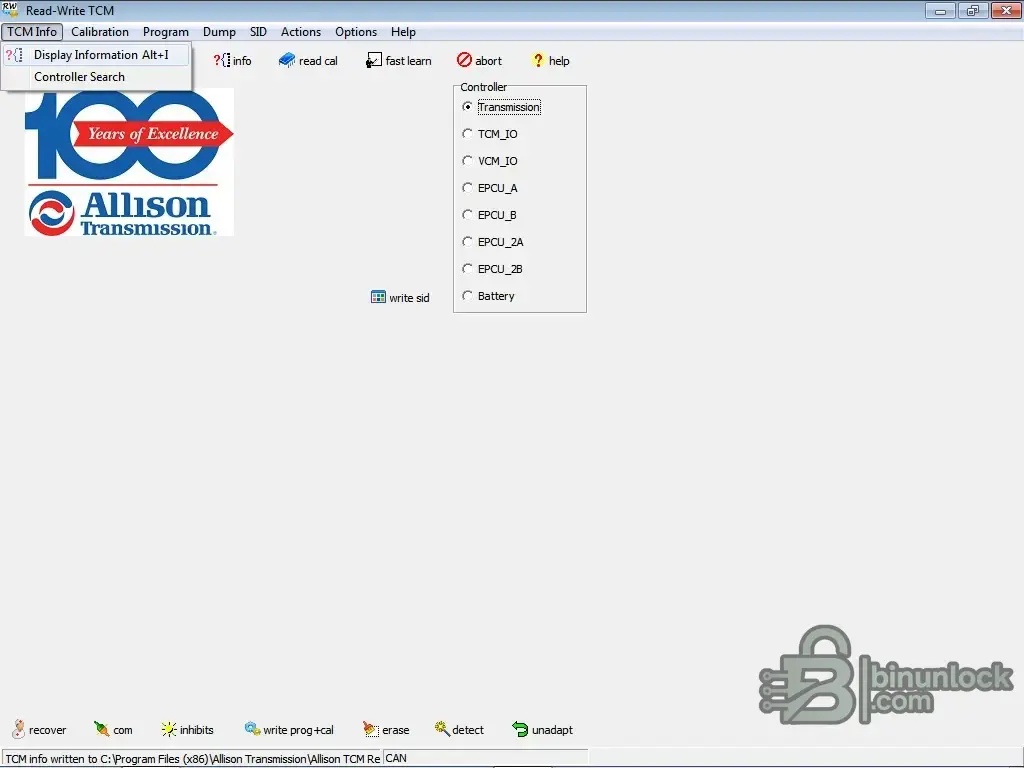

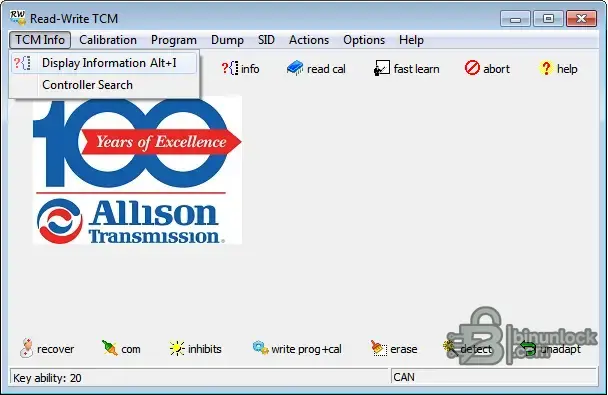

- Представления TCM Info и Display Information с данными идентификации контроллера, включая уровень загрузчика, уровень программы, совместимость калибровки, номер конфигурации, CIN, версию MPM, номер программной детали, код даты, сборку TCM, совместимость оборудования, серийный номер, а также активную таблицу DTC.
- поиск контроллеров с доступными в интерфейсе целевыми контроллерами: Transmission, TCM_IO, VCM_IO, EPCU_A, EPCU_B, EPCU_2A, EPCU_2B, Battery.

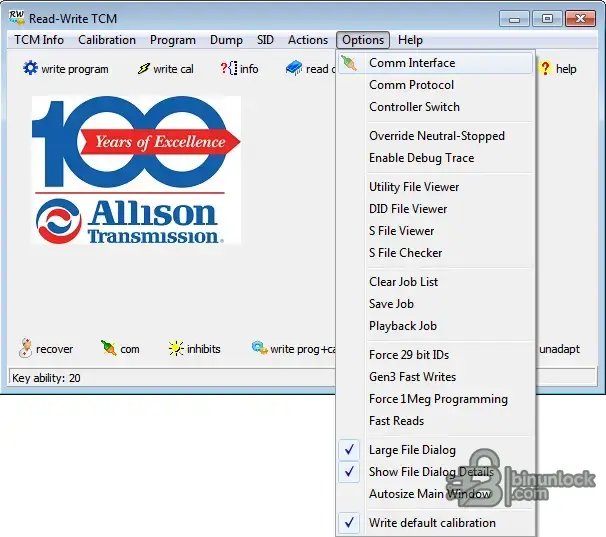

- Пункты меню Options, показанные в интерфейсе: Интерфейс связи, протокол связи, переключение контроллера, принудительный режим Neutral-Stopped, включение трассировки отладки, просмотрщик файлов утилит, просмотрщик DID-файлов, просмотрщик S-файлов, проверка S-файлов, очистка списка заданий, сохранение задания, воспроизведение задания, принудительное использование 29-битных идентификаторов, ускоренная запись Gen3, принудительное программирование на скорости 1 Мбит, быстрое чтение, а также переключатели интерфейса: диалог больших файлов, отображение сведений о диалоге файлов, автоматический подбор размера главного окна, запись калибровки по умолчанию.

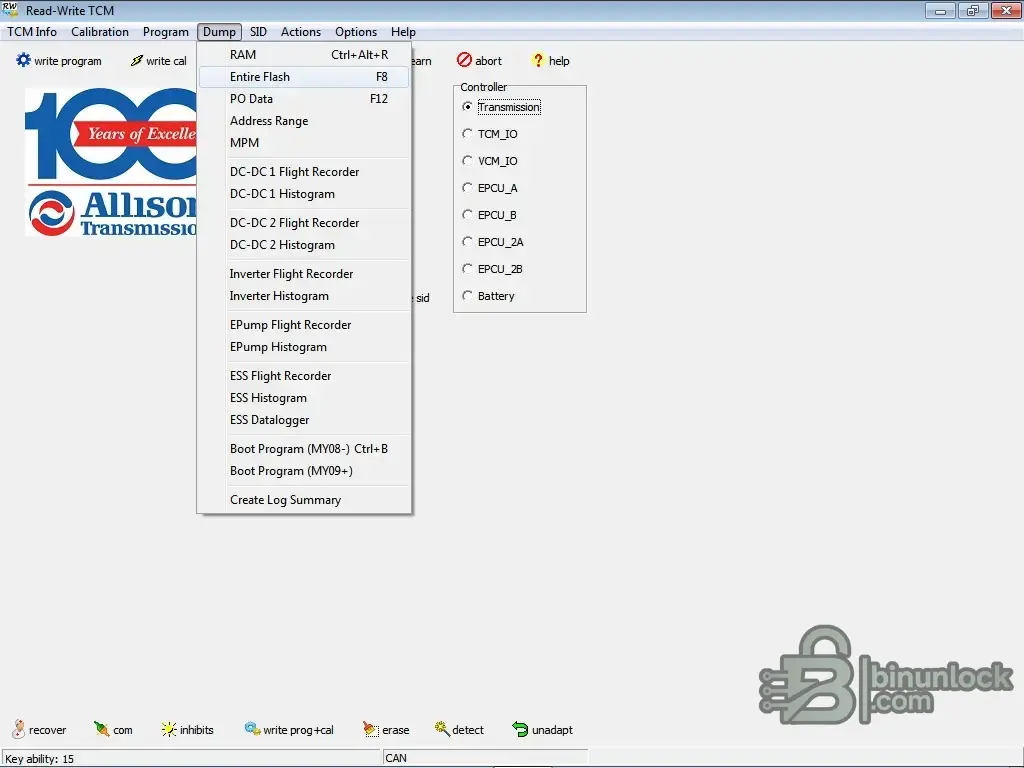

- Пункты меню Dump, показанные в интерфейсе: ОЗУ, вся флеш-память, данные PO, диапазон адресов, MPM, регистратор полёта DC-DC 1, гистограмма DC-DC 1, регистратор полёта DC-DC 2, гистограмма DC-DC 2, регистратор полёта инвертора, гистограмма инвертора, регистратор полёта EPump, гистограмма EPump, регистратор полёта ESS, гистограмма ESS, регистратор данных ESS, загрузочная программа (MY0
, загрузочная программа (MY09+), создание сводки журнала. - В комплект входят калибровки и наборы файлов утилит для нескольких поколений, включая утилиты Gen5: VCP_Slow_APPONLY_V02.fil, VCP_Slow_CALONLY_V02.fil, VCP_Slow_FULLPROG_V02.fil, утилиты очистки, CDCF-0033.xml, CDCF-0036.xml, CDCF-0037.xml, а также несколько ссылок на файлы .bin.
