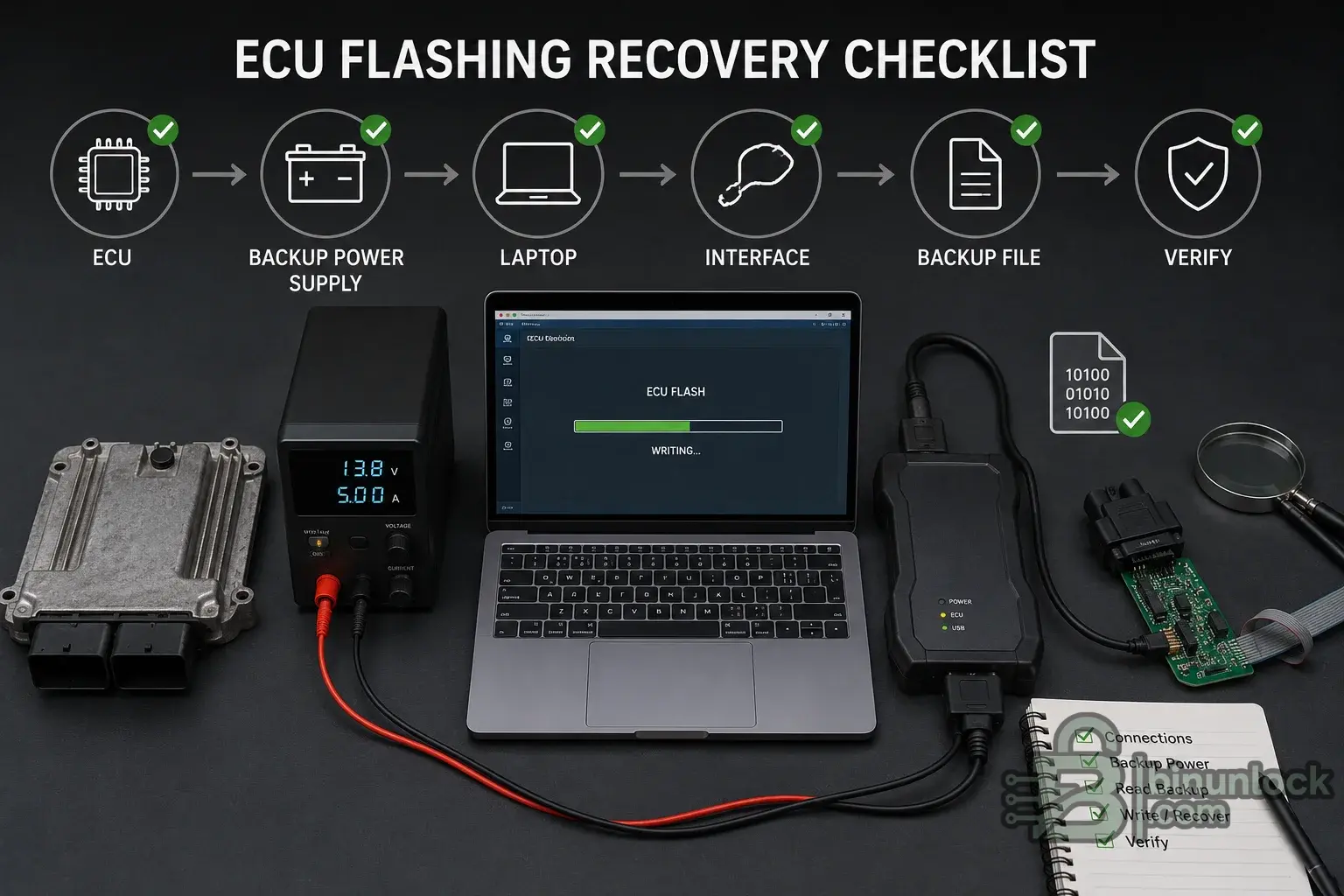

Стол для прошивки с готовым путём восстановления: стабильное питание, резервные копии и проверенные инструменты — всё подготовлено до начала записи.
Каждая из этих ошибок возвращает к одному базовому правилу: сначала проверяйте списки протоколов, интерфейсы зависят от совместимого программного обеспечения, заявления о клонах — не доказательства, а просадка напряжения или прерывание связи могут остановить запись или уничтожить путь восстановления.
Если свести всю тему к одному профессиональному правилу, используйте это: identify the ECU first, then choose the access method.
Начните с конкретного блока управления, конкретной версии программного обеспечения, официального списка методов, необходимых кабелей, требований к питанию и пути восстановления. Только после этого следует решать, какой рабочий процесс подходит: OBD, Bench или Boot.
Итак, реальная рекомендация такова:
Именно так профессионалы делают безопасный ECU flashing скучным — в самом лучшем смысле этого слова.
Именно поэтому новички путаются, встречая формулировки вроде «KESS — это OBD», «K-TAG — это Boot» или «J2534 прошивает всё». Такие упрощения иногда полезны как исторические подсказки, но техническими правилами они не являются.
Эта статья — следующее руководство, посвящённое методам работы, в рамках кластера BinUnlock Tuning Tools & Interfaces, и её следует читать вместе с опубликованной обзорной статьёй ECU Flashing Tools Explained. Обзорная статья описывает общую экосистему: программаторы, интерфейсы, редакторы, OEM-инструменты и путаницу на рынке клонов. Данное руководство подробнее рассматривает практическую разницу между OBD, Bench и Boot ECU flashing — когда уместен каждый метод и почему выбор наиболее безопасного варианта зависит от конкретного ECU, протокола и пути восстановления.
Коротко: OBD vs Bench vs Boot#
Если нужно объяснить простыми словами — вот суть:
- OBD — чтение или запись через диагностический разъём автомобиля.
- Bench — чтение или запись путём прямого подключения к ECU или TCU connector на стенде, как правило без вскрытия корпуса на поддерживаемых устройствах.
- Boot — чтение или запись с вскрытым ECU или TCU opened, чтобы инструмент мог получить доступ к PCB, процессору или сервисному пути на уровне платы.
В этом и заключается ключевое различие. OBD — доступ без снятия блока. Bench — доступ через прямое подключение по разъёму. Boot — доступ к вскрытому модулю. Bench и Boot — более глубокие методы работы, чем OBD, но они требуют более аккуратного обращения, точного контроля питания и строгой рабочей дисциплины.
Что такое OBD-прошивка?#
OBD ECU flashing означает, что программа общается с ECU или TCU through через диагностический разъём автомобиля, пока модуль остаётся установленным в машине. Официальные страницы протоколов крупных производителей инструментов описывают OBD или последовательную связь как доступ через диагностический разъём OBD, диагностический коннектор или порт OBDII автомобиля.
Причина популярности OBD ECU flashing проста: это удобно. Как правило, не нужно снимать ECU, вскрывать корпус или собирать стендовую проводку. На старых или хорошо поддерживаемых ECU OBD — самый быстрый путь для считывания стоковой прошивки, записи calibration или работы с клиентским программатором под контролем мастера.
Именно поэтому бренд KESS прочно ассоциируется с последовательной или диагностической работой, New Genius позиционируется как инструмент для последовательной связи через OBDII или выделенные диагностические разъёмы, а портативные или клиентские инструменты — Powergate, MyGenius, HP Tuners и EFILive AutoCal — традиционно рассматриваются в контексте OBD-сценариев.

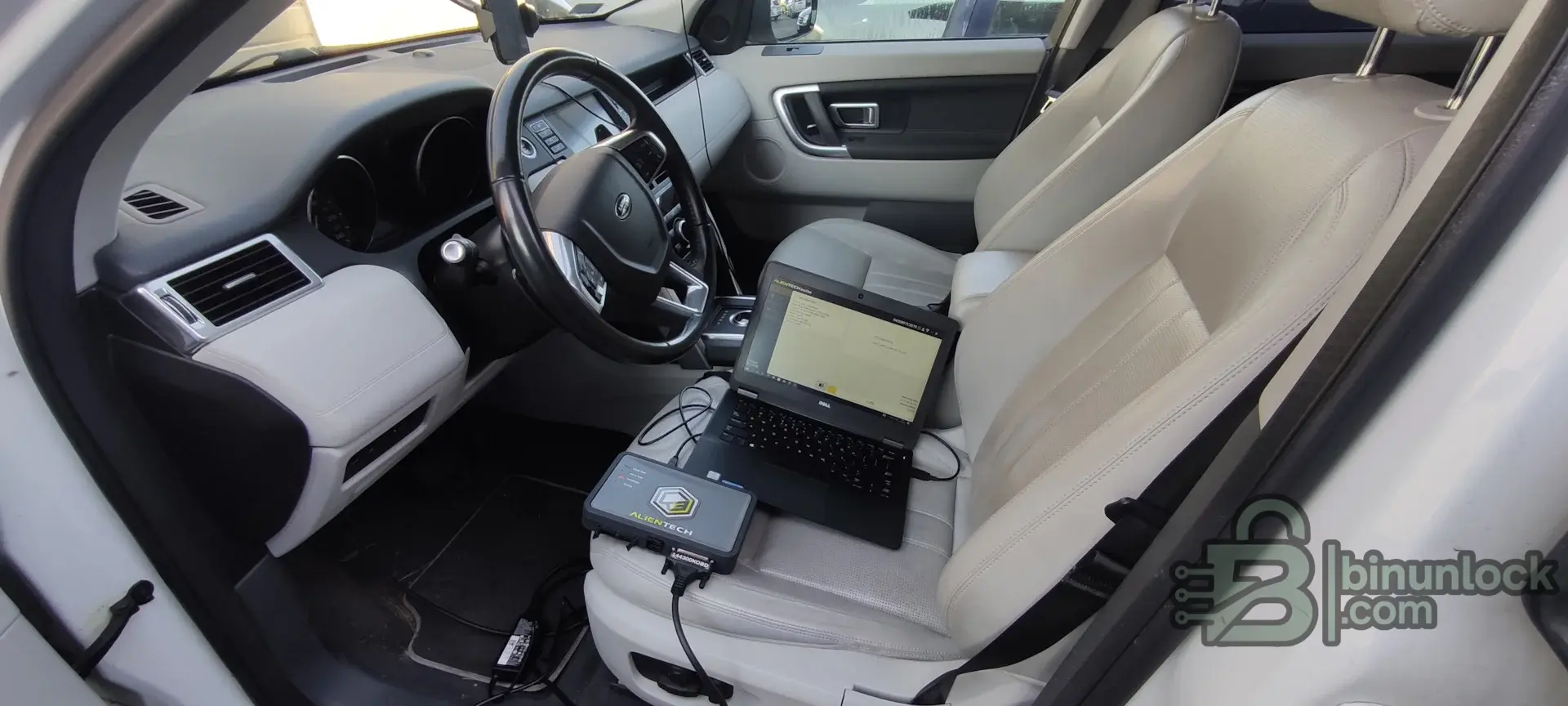

Реальная OBD-прошивка: поддерживаемый интерфейс подключён к диагностическому разъёму автомобиля.
Но OBD — не всегда самый безопасный метод. В ходе записи без снятия блока сессия зависит от аккумулятора автомобиля, состояния зажигания, стабильности сети, поведения шлюза и конкретной реализации протокола. Если просядет напряжение, заснёт ноутбук, оборвётся USB-соединение или другой модуль прервёт связь — простая OBD-запись может превратиться в работу по восстановлению.
Вот почему OBD может быть правильным методом для одного ECU and и неправильным для другого. Если официальный протокол подтверждает, что запись по OBD поддерживается и стабильна — используйте это. Если официальный список методов указывает в первую очередь на Bench или Boot, не стоит считать доступ через диагностический порт более безопасным только потому, что он кажется проще.
Совместимость необходимо проверять по официальному списку протоколов для конкретного ECU, SW version и автомобиля.
К типичным примерам OBD-инструментов относятся: устаревшее последовательное программирование KESS V2, KESS3, New Genius, Powergate, MyGenius, AutoTuner, Flex, а также платформенные экосистемы — HP Tuners, EFILive и EcuTek. Модульный софт, например PCMflash или BitBox, тоже может работать по OBD при наличии нужного модуля и совместимого интерфейса.
Что такое Bench-прошивка?#
Bench-ECU flashing означает прямое подключение к разъёму модуля — как правило, вне автомобиля — с помощью стендового жгута, переходного кабеля или специального адаптера. Во многих поддерживаемых Bench-методах вскрывать ECU или TCU case не требуется. Инструмент подключается через внешние контакты ECU connector, а не через диагностический разъём автомобиля.
Прямое подключение — главное практическое преимущество Bench-ECU programming. Вы больше не зависите от бортовой сети, поведения шлюза, аксессуаров, которые могут проснуться в середине сессии, или особенностей состояния зажигания в машине. На многих современных ECU Bench оказывается более предсказуемым способом, чем OBD, поскольку цепи питания и связи лучше контролируются.

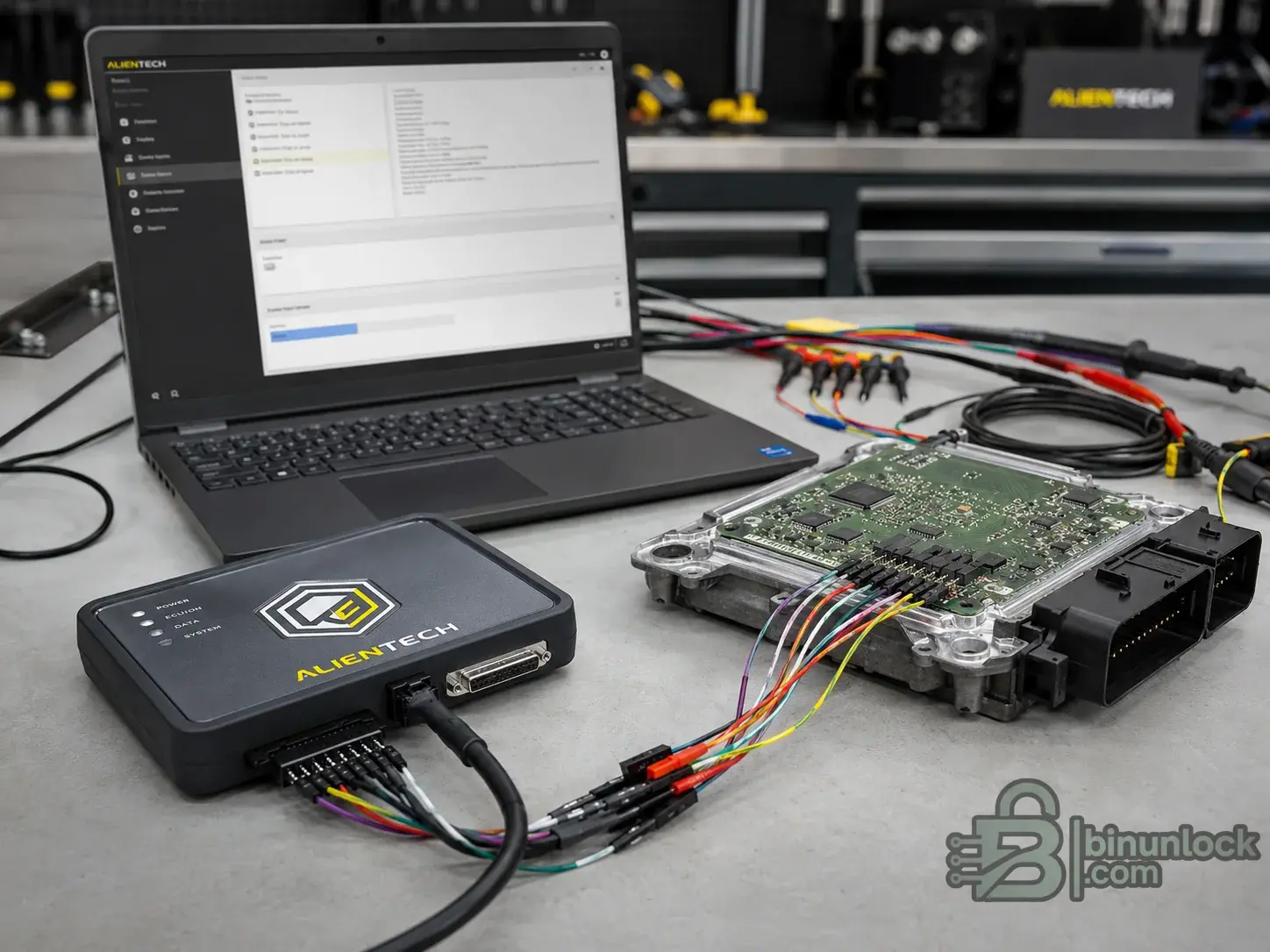

Стенд для прошивки: ECU, жгут, интерфейс и стабилизированное питание на рабочем столе.
Именно Bench наглядно демонстрирует важность профессиональной культуры работы. Нормальный стенд — это стабилизированный источник питания, правильная распиновка, надёжный жгут, известная схема подключения и софт, официально поддерживающий данный Bench-метод. Если хоть один элемент окажется неверным, Bench перестаёт быть «автоматически безопасным». Неправильная распиновка, обратная полярность, слабый источник питания или самодельный кабель могут привести к такому же сбою, как и неудачная OBD-запись.
Именно здесь новички часто спрашивают: «Scanmatik — это Bench-инструмент?» Правильный ответ — нет. Адаптер Scanmatik — это интерфейс связи.
Интерфейс может использоваться совместимым программным обеспечением. Охват ECU/TCU зависит от ПО, лицензии, модуля протокола, прошивки, драйвера, кабеля и автомобиля. Охват необходимо проверять в официальном списке протоколов для конкретного ECU, SW version и автомобиля.
Та же логика применима к OpenPort, CarDAQ, DiaLink и CHIPSOFT J2534. PCMflash и BitBox наглядно это подтверждают: программные модули и схемы подключения определяют задачу, тогда как интерфейс — лишь канал связи.
К примерам Bench-инструментов относятся: KESS3 Bench, Flex Bench, AutoTuner Bench, CMDFlash Bench, bFlash Bench, DFOX Bench, New Trasdata, а также модульные стеки — PCMflash, BitBox или CombiLoader при использовании с правильным модулем и интерфейсом.
Что такое прошивка через Boot-режим?#
Прошивка через Boot-режим ECU programming предполагает вскрытие ECU или TCU and с выходом на более глубокий сервисный путь на плате. Производители инструментов используют термин Boot для методов, при которых программатор получает доступ к процессору, загрузочному пину, контактной площадке, массиву площадок, сервисной зоне на плате или низкоуровневому каналу связи.
Поэтому Boot-режим, как правило, применяется тогда, когда специалисту нужно больше, чем обычная запись calibration. Типичные причины: полное резервное копирование, восстановление после неудачной записи, клонирование, защищённые ECU, старые платформенные системы или задачи, при которых официальный инструмент требует доступа на уровне процессора, а не обычной внешней сессии.

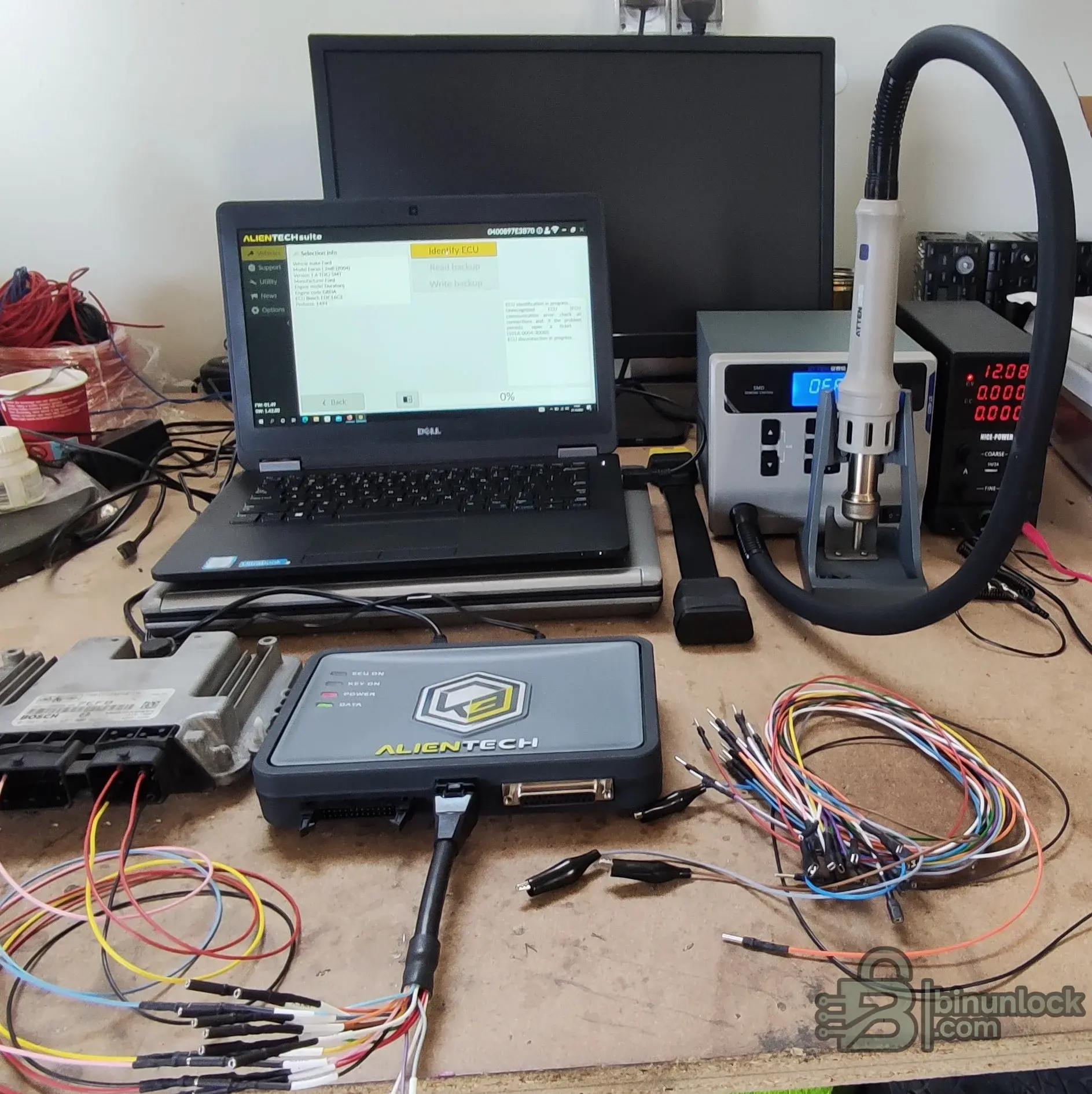

Вскрытый ECU showing разница между обычным доступом через разъём и доступом на уровне платы в Boot-режиме.
Boot-режим мощный инструмент, однако физически он рискованнее, чем OBD или Bench. Вы работаете с открытым блоком управления, покрытием платы, уплотнителями, щупами, контактными площадками и зонами, примыкающими к процессору. Программатор может устранить программный сбой, но он не способен исправить повреждения платы, оторванные площадки, попадание влаги, нарушение уплотнений или небрежную работу со щупами.
Именно поэтому профессиональные инструменты описывают Boot как углублённый метод, а не как стандартный способ для любой задачи начинающего.
К типичным примерам Boot-инструментов относятся: устаревший K-TAG, New Trasdata, Flex Boot, KESS3 Boot, CMDFlash, DFOX Boot и другие платформенные инструменты, использующие BDM, JTAG или аналогичные пути отладки/доступа к процессору там, где это официально поддерживается.
Где применяются BDM, JTAG, GPT и Tricore Boot#
Это та часть, которая звучит сложно, но становится намного проще, как только разделишь концепции доступа и маркетинговые ярлыки.
BDM#
BDM обычно означает доступ в режиме Background Debug Mode на старых семействах Motorola или Freescale и аналогичных ECU generations. В языке тюнинг-инструментов BDM традиционно связан со старыми платформами MPC5xx, MC68xxx или HC12. Это метод доступа на уровне платы, и его не следует приравнивать к обычной прошивке через OBD.
JTAG#
JTAG — это интерфейс отладки и доступа на уровне платы. В ECU and TCU work «режим JTAG» — это тюнинговое сокращение для низкоуровневого пути доступа к плате на определённых процессорах или мехатронных модулях. Это не означает, что любой рабочий процесс с маркировкой JTAG взаимозаменяем от одного инструмента к другому.
GPT#
В тюнинге GPT — это не универсальный стандарт программирования, как JTAG. Чаще всего это специфическая для производителя инструмента концепция доступа через разъём. В некоторых рабочих процессах используются соединения типа GPT или e-GPT для работы с определёнными современными протоколами от ECU connector без вскрытия ECU. Это делает GPT концепцией, специфичной для протокола и инструмента, а не универсальным синонимом Boot.
Tricore Boot#
Tricore Boot обычно означает низкоуровневый доступ к ECU built на базе процессора Infineon TriCore. Производители инструментов нередко разделяют эти семейства в своих таблицах протоколов. Обсуждения современных Bosch MEDC17, MD1/MG1-related и других защищённых ECU families часто вводят новичков в эту терминологию.
New Trasdata наглядно показывает, почему Bench, Open, BDM, Boot и JTAG следует рассматривать как разные методы ECU access, а не как взаимозаменяемые названия.
Почему новички путают KESS, KTAG и KESS3#
Большая часть путаницы связана с историческим моментом. KESS и K-TAG были отдельными устаревшими identities именно тогда, когда форумы, листинги клонов и видео на YouTube формировали у людей первый тюнинговый словарный запас.
Историческая упрощённая схема выглядит так:
- KESS V2 традиционно ассоциируется с работой через последовательный порт и диагностический разъём OBD.
- K-TAG традиционно ассоциируется с методами Bench, Boot, BDM и JTAG — ECU work.
- KESS3 — более новая платформа, способная сочетать OBD, Bench и Boot в зависимости от поддержки протоколов.

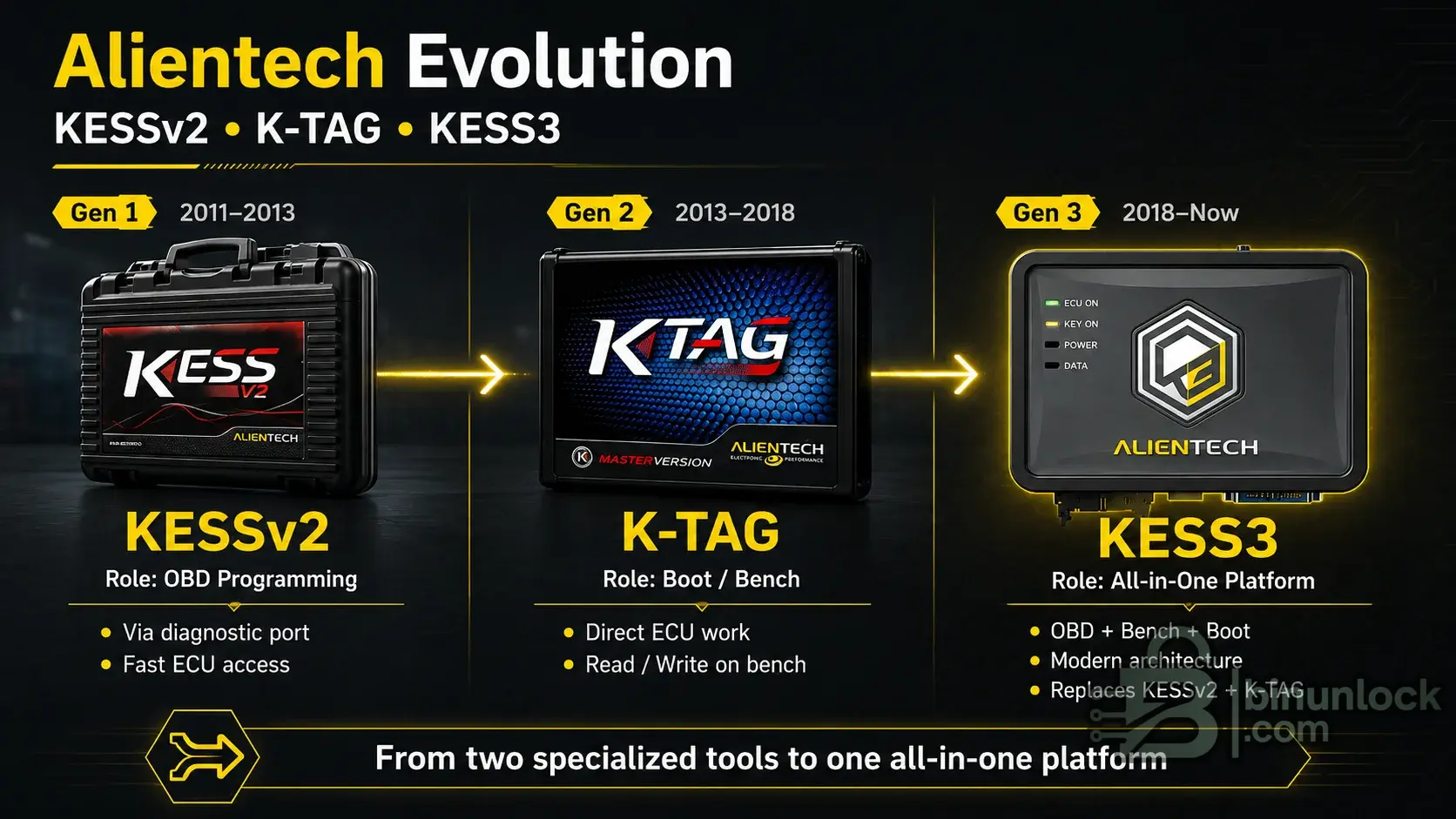

KESS V2, K-TAG и KESS3 рядом: названия менялись со временем, но логика методов доступа важнее брендинга.
Та же логика применима к Flex и AutoTuner. Обе официальные платформы предлагают OBD, Bench и Boot как поддерживаемые методы прошивки. Это не означает, что каждый ECU has все три метода доступны. Это означает, что платформа может охватить все три категории там, где существует официальный протокол.
Нейминг на рынке клонов усугубляет проблему: продавцы нередко представляют название инструмента как доказательства поддержки протокола. Бейдж — не подтверждение протокола. Официальные списки методов, документация и каналы поддержки важнее скриншотов или заголовков объявлений.
Какой метод безопаснее?#
Честного однострочного ответа вроде «OBD безопаснее» или «Bench безопаснее» не существует. На практике безопасность метода зависит от конкретного ECU, версии прошивки, официального протокола, качества питания, состояния автомобиля, качества файла и наличия плана восстановления.
OBD безопаснее тогда, когда процедура записи отработана, официально поддерживается и стабильна. Но он также подвержен переменным, характерным для автомобиля: напряжению аккумулятора, пробуждению модулей, проблемам с шлюзом и неисправностям сети.
Bench исключает часть этих переменных и даёт тюнеру более жёсткий контроль над питанием и связью, однако добавляет риск ошибки при разводке и распиновке.
Boot обеспечивает наиболее глубокий доступ и наибольший потенциал восстановления, но при этом добавляет физический риск для платы, поскольку модуль необходимо вскрыть и работать с ним напрямую.
Реальный ответ таков: безопаснее всего тот метод, который официально поддерживается для данного конкретного контроллера, при стабильном питании, проверенных файлах и заранее спланированном пути восстановления — до первой записи.
Когда достаточно OBD#
OBD зачастую достаточен при соблюдении следующих условий:
- ECU или TCU официально внесён в список для чтения/записи по OBD.
- Файл проверен и корректно подготовлен.
- На автомобиле стабильное напряжение и обеспечена надлежащая поддержка питания аккумулятора.
- Отсутствуют проблемы с шлюзом или связью, влияющие на путь программирования.
- Официальный инструмент подтверждает поддержку записи по OBD для конкретной версии программного обеспечения ECU and.
- Работа не требует доступа к полному восстановлению содержимого или резервного копирования на уровне платы.
Иными словами, OBD достаточно, когда вы выполняете поддерживаемую OBD-задачу, а не когда действуете наугад.
Когда Bench безопаснее#
Bench зачастую является лучшим выбором, когда ECU современный, защищённый, чувствительный к нестабильности сети автомобиля или уже снят с машины.
Типичные случаи, когда Bench безопаснее:
- Официальный протокол рекомендует Bench вместо OBD.
- ECU уже снят с автомобиля.
- Поддержка записи по OBD заблокирована, ограничена или заведомо рискованна для данного семейства.
- Нужен прямой контроль питания и связи вне сети автомобиля.
- Требуется более контролируемый процесс клонирования, восстановления или проверки без вскрытия ECU.
Bench — это также метод, который оправдан, когда задача слишком ответственна для подхода «подключил и надеюсь», но ещё не требует полной разборки в режиме Boot.
Когда необходим Boot#
Boot обычно требуется, когда обычного внешнего доступа уже недостаточно. Это может быть связано с тем, что ECU неисправен, требуется полное резервное копирование, официальный протокол для данного семейства работает только через Boot, или путь восстановления после неудачной записи находится на уровне процессора, а не стандартного внешнего подключения.
Типичные случаи применения Boot:
- Восстановление после неудачной записи на поддерживаемом устройстве с поддержкой Boot.
- Полное резервное копирование, при котором официальный инструмент читает более глубокие области, чем OBD.
- Отдельные сценарии клонирования.
- Защищённые контроллеры, для которых официальный метод — Boot, а не OBD.
- Старые ECU или ECU на уровне платы, где доступ через BDM, JTAG или загрузчик процессора является стандартным путём обслуживания.
Boot следует воспринимать как углублённый доступ, а не как простой путь для начинающих. Если единственная причина вскрыть ECU — «кто-то в интернете сказал, что Boot безопаснее», — это недостаточное основание.
Какие инструменты используются для каждого метода?#
OBD#
Распространённые флэшеры, работающие по OBD: KESS V2 (устаревшая версия), KESS3, New Genius, Powergate, MyGenius, AutoTuner, Flex, CMDFlash, bFlash, DFOX, а также платформенные экосистемы, такие как HP Tuners, EFILive и EcuTek на поддерживаемых платформах. Модульное программное обеспечение, такое как PCMflash и BitBox, также использует OBD там, где модуль и интерфейс это поддерживают.
Bench#
Распространённые инструменты с поддержкой Bench: KESS3, Flex, AutoTuner, CMDFlash, bFlash, DFOX, New Trasdata, а также модульное программное обеспечение, такое как PCMflash, BitBox и CombiLoader, при условии что официальный модуль и интерфейс поддерживают подключение по Bench.
Boot / BDM / JTAG#
Инструменты глубокого доступа в этой категории: K-TAG (устаревшая версия), New Trasdata, Flex, KESS3 Boot, CMDFlash, DFOX, BDM100 (рабочий процесс в устаревшем стиле), а также более широкий класс программаторов EEPROM/MCU, когда задача переходит от стандартной прошивки к обслуживанию памяти или электроники.
Интерфейсы#
Это наиболее важное уточнение для начинающих: интерфейсы сами по себе не являются методами. Scanmatik, Tactrix OpenPort, DiaLink, CHIPSOFT J2534, CarDAQ и аналогичные PassThru-устройства — это коммуникационное оборудование.
Интерфейс может использоваться совместимым программным обеспечением. Охват ECU/TCU зависит от программного обеспечения, лицензии, модуля протокола, прошивки, драйвера, кабеля и автомобиля. Охват необходимо проверять в официальном списке протоколов для конкретного ECU, SW version и автомобиля.
Питание и планирование восстановления#
Большинство сбоев при прошивке начинаются не с неудачного логотипа на инструменте. Они начинаются со слабого контроля процесса. Сеанс прошивки требует стабильного напряжения, стабильной связи, стабильного программного обеспечения, стабильного USB-соединения и плана восстановления — ещё до начала первой записи.

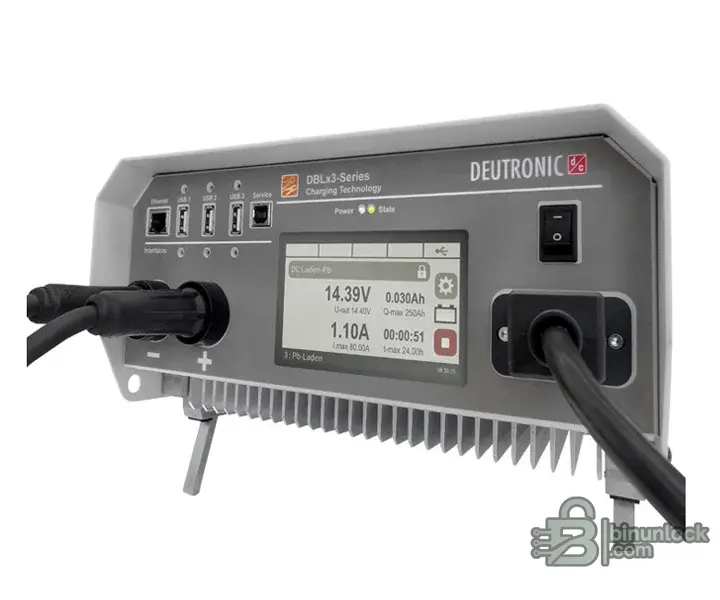

Стабилизированный блок питания или устройство поддержки аккумулятора, используемые при прошивке для предотвращения просадки напряжения и прерывания сессии.
Грамотная подготовка питания включает:
- Поддержку аккумулятора при работе через OBD в автомобиле.
- Регулируемый лабораторный блок питания при работе вне автомобиля.
- Стабильное USB-подключение и ноутбук, который не уйдёт в сон во время сессии.
- Резервную копию оригинального файла перед записью.
- Полный бэкап там, где официальный метод это позволяет.
- Известный путь восстановления до начала первой записи.
Безопасный ECU flashing — это процесс, а не нажатие кнопки.
Типичные ошибки новичков#
Перечисленные ниже ошибки встречаются снова и снова в историях о неудачных прошивках:
- Выбор инструмента до identifying конкретного ECU или TCU.
- Предположение, что OBD всегда безопаснее, потому что проще.
- Предположение, что Bench гарантирует успех.
- Вскрытие ECU without навыков работы на уровне платы или соблюдения требований герметизации.
- Доверие заявлениям продавцов клонов как доказательствам поддержки протокола.
- Использование слабого или нестабильного питания во время записи.
- Запись неизвестных или непроверенных файлов.
- Пропуск оригинального бэкапа.
- Начало записи без пути восстановления.
- Путаница между интерфейсом и флэшером.
Стол для прошивки с готовым путём восстановления: стабильное питание, резервные копии и проверенные инструменты — всё подготовлено до начала записи.
Каждая из этих ошибок возвращает к одному базовому правилу: сначала проверяйте списки протоколов, интерфейсы зависят от совместимого программного обеспечения, заявления о клонах — не доказательства, а просадка напряжения или прерывание связи могут остановить запись или уничтожить путь восстановления.
Итоговая рекомендация#
Если свести всю тему к одному профессиональному правилу, используйте это: identify the ECU first, then choose the access method.
Начните с конкретного блока управления, конкретной версии программного обеспечения, официального списка методов, необходимых кабелей, требований к питанию и пути восстановления. Только после этого следует решать, какой рабочий процесс подходит: OBD, Bench или Boot.
Итак, реальная рекомендация такова:
- Identify конкретный ECU или TCU.
- Проверьте официальный протокол и метод.
- Выбирайте OBD, Bench или Boot на основе официальной поддержки.
- Используйте стабильное питание.
- Сначала сделайте бэкап.
- Знайте путь восстановления до начала записи.
- Не принимайте заявления продавцов клонов за технические доказательства.
- Рассматривайте интерфейсы, флэшеры и редакторы как разные инструменты с разными задачами.
Именно так профессионалы делают безопасный ECU flashing скучным — в самом лучшем смысле этого слова.
Источники и дополнительные материалы#
- Обзорная статья BinUnlock: ECU Flashing Tools — подробное описание
- Официальная страница Alientech KESS3
- История Alientech: KESS, KESSv2, K-TAG и KESS3
- Официальная страница Magicmotorsport Flex
- Список поддерживаемых автомобилей Magicmotorsport Flex
- Официальная страница Dimsport New Genius
- Официальная страница Dimsport New Trasdata
- Официальный обзор Dimsport e-GPT
- Методы прошивки AutoTuner
- Список совместимости AutoTuner
- Официальная страница продукта CMDFlash
- Официальные возможности bFlash
- Совместимость bFlash по блокам управления
- Официальная страница DFOX от DFB Technology
- Официальные загрузки и схемы подключения PCMflash
- Официальный обзор BitBox
- Официальная документация BitBox
- Руководство по Scanmatik J2534/RP1210
- Официальная страница Tactrix OpenPort 2.0
- Объяснение J2534 от Tactrix
- Официальная страница CarDAQ J2534
- Руководство по чтению, записи и восстановлению HP Tuners
