BMW F10/F11/F07 5 серии: типы ECU, тюнинг и прошивка (2010-2017)

BMW F10/F11/F07 5-й серии остаётся одной из самых важных современных платформ BMW для тюнеров, мастерских и опытных энтузиастов. Выпускавшееся с 2010 по 2017 год в бензиновых и дизельных версиях, это поколение использует несколько семейств Bosch DME и DDE, каждое из которых имеет свой процесс прошивки, требования к разблокировке и пределы тюнинга. В этом руководстве мы разбираем линейку двигателей, ECU types, доступ через OBD, со стенда и через boot, реальные пути тюнинга от Stage 1 до Stage 3, тюнинг трансмиссии, логирование и правила резервного копирования, которые помогают избежать дорогостоящих ошибок.

Линейка двигателей и ECU Overview​#

BMW использовала несколько бензиновых и дизельных двигателей в 5-й серии 2010–2017 годов. У каждого двигателя свой DME (бензин) или DDE (дизель). Ниже приведён упорядоченный список без внешних ссылок.

Бензиновые двигатели

• N20/N26 – 2.0L турбо I4 (520i/528i). ECU — Bosch MEVD17.2.x (семейство MED17).
• N55 – 3.0L турбо I6 (535i). ECU — Bosch MEVD17.2.x.
• N63 – 4.4L twin-turbo V8 (550i). ECU — Bosch MEVD17, два DME (по банкам).
• S63 – 4.4L twin-turbo V8 (M5). ECU — Bosch MEVD17, два DME.
• B48 – 2.0L турбо I4 (поздние или редкие на кузове F). ECU — Bosch MEVD17 или MG1/MD1 в зависимости от года.
• B58 – 3.0L турбо I6 (в основном серия G, но логика тюнинга схожа). ECU — Bosch MG1/MDG1.

Дизельные двигатели

• N47 – 2.0L турбо I4 (518d/520d/ранний 525d). ECU — Bosch EDC17C41 (DDE7).
• N57 – 3.0L турбо I6 (530d/535d) и три-турбо N57S (M550d). ECU — Bosch EDC17CP45 или близкие варианты.
• B47 – 2.0L турбо I4 (поздние автомобили, замена N47). ECU — Bosch EDC17C56 или более поздний MD1/DDE8.

Таблица — двигатели F10/F11/F07 vs ECU vs доступ​#

Примечание: «разблокировка на стенде» = первое подключение на стенде или через жгут для снятия блокировки OBD-прошивки. После этого автомобиль можно прошивать через OBD сколько угодно раз.

ECU Types и методы тюнинга​#

Bosch MEVD17 (бензин)

• Основан на Tricore с блокировкой OBD-программирования в более позднем ПО.
• Типовой процесс для F10/F11 — снять ECU, подключить на стенде или через boot, выполнить полное чтение и разблокировку, записать обратно.
• После разблокировки можно использовать OBD-прошивальщики (MHD или Bootmod3 на N55/N20/S63/N63).
• При записи всегда используйте стабильный блок питания.

Bosch EDC17 (дизель)

• Также основан на Tricore с защитой от тюнинга.
• Полный файл обычно читается на стенде или через boot, либо через виртуальное чтение по ID.
• Запись иногда можно выполнить через OBD, если инструмент поддерживает обход RSA или ECU уже пропатчен.
• Вход в режим boot ECU for на этих дизельных F-сериях является штатной практикой.

Новые MG1 / MD1

• Более стойкое шифрование.
• Разблокировка на стенде обязательна.
• После разблокировки доступна обычная прошивка по OBD.

OBD vs Bench vs Boot (кратко)

• OBD — быстрее и безопаснее всего для конечного пользователя, но только после разблокировки ECU.
• Bench — наиболее безопасный первый доступ, позволяет сделать полный бэкап и запись с проверкой checksum.
• Boot — инвазивный вариант работы на стенде (ECU open, boot pin на GND), применяется для восстановления или когда штатный протокол не работает.

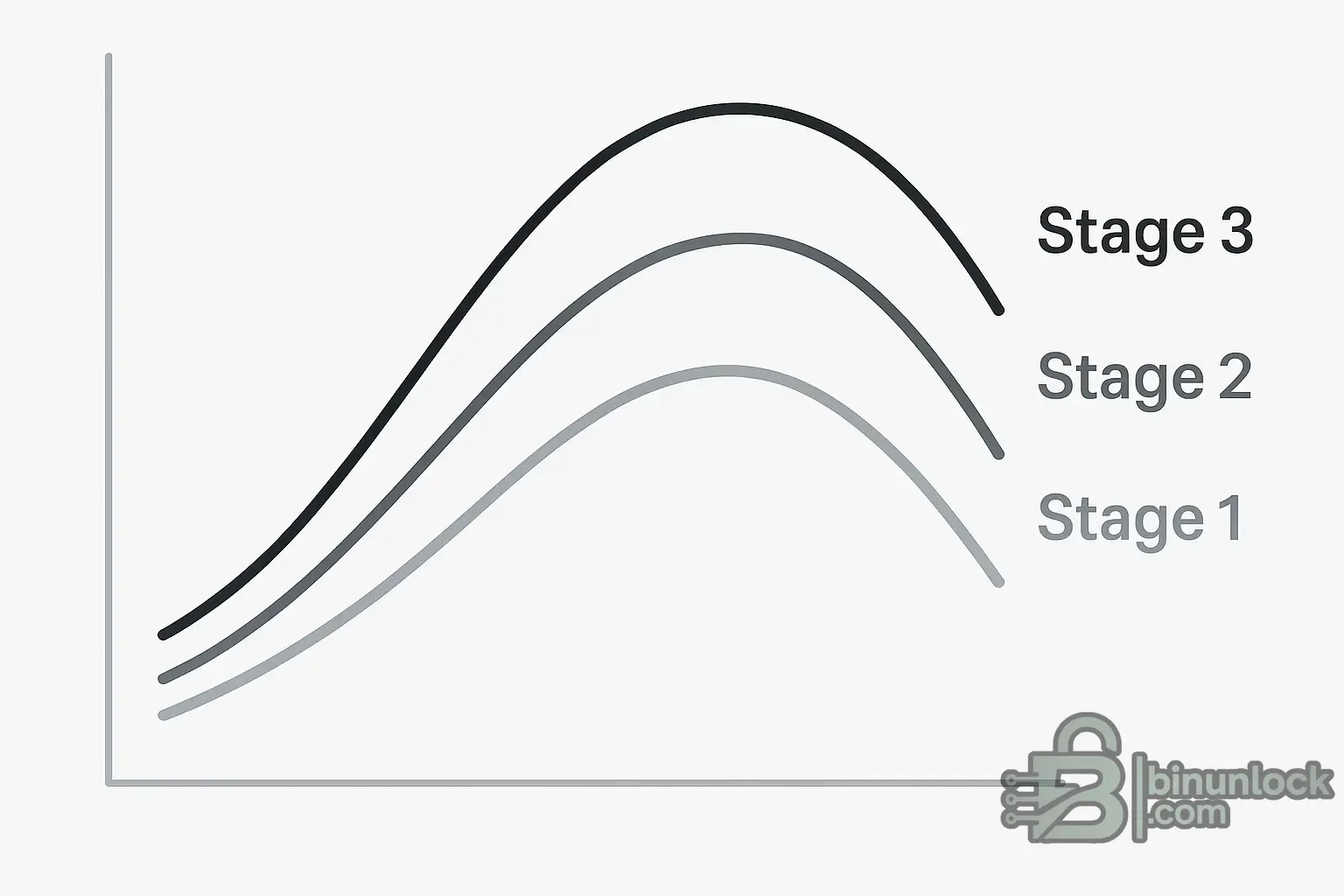

Стейджи прошивки​#

Stage 1

• Стоковое железо.
• Умеренное повышение наддува (на бензине примерно плюс 3–5 psi к стоковому среднему диапазону, на дизеле — примерно плюс 10–15% по воздуху и топливу).
• AFR и лямбда обогащены при полном газе на турбобензине — целевое значение около 0.80–0.82 лямбда, что соответствует примерно 12.0:1 AFR.
• Типичный прирост — N55 535i с примерно 306 л.с. до примерно 340–360 л.с., крутящий момент плюс 80 Нм. 520d N47 прибавляет около 30–40 л.с. и около 70–90 Нм.
• Всё экологическое оборудование остаётся активным.

Stage 2

• Предполагается базовое железо — даунпайп с высоким потоком или без катализатора, улучшенный интеркулер, более свободный выхлоп, впуск опционально.
• Позволяет поднять наддув выше, например до 16–18 psi на N55.
• Требует грамотной настройки таблиц WGDC во избежание скачков оверста.
• На бензине — более богатая смесь при полном газе, около 12.0:1, для охлаждения заряда.
• На дизеле — часто сочетается с отключением DPF или EGR off для использования вне дорог общего пользования, чтобы контролировать EGT и количество сажи.
• Крутящий момент вырастает настолько, что ZF TCU may упирается в лимит момента, поэтому рекомендуется прошивка коробки.

Stage 3 / кастом / big turbo

• Более крупные или гибридные турбины, усиленный HPFP или форсунки, иногда впрыск во впускной коллектор.
• Кривая крутящего момента формируется так, чтобы защитить шатуны и коробку 8HP, без резких пиков в низком диапазоне оборотов.
• Примеры безопасного потолка (ориентировочно, зависит от состояния и топлива).
  • N20 — около 260–280 л.с. на стоковой турбине, после чего необходима замена.
  • N55 — около 430–450 л.с. и около 600 Нм на стоковой турбине при хорошем топливе и охлаждении.
  • N63/S63 — плюс 100 л.с. к стоковым турбинам — норма, 600+ л.с. на S63TU реально при наличии даунпайпов и хорошего охлаждения.
  • N57 — крутящий момент нередко ограничивают примерно 700–750 Нм для защиты ZF 8HP.

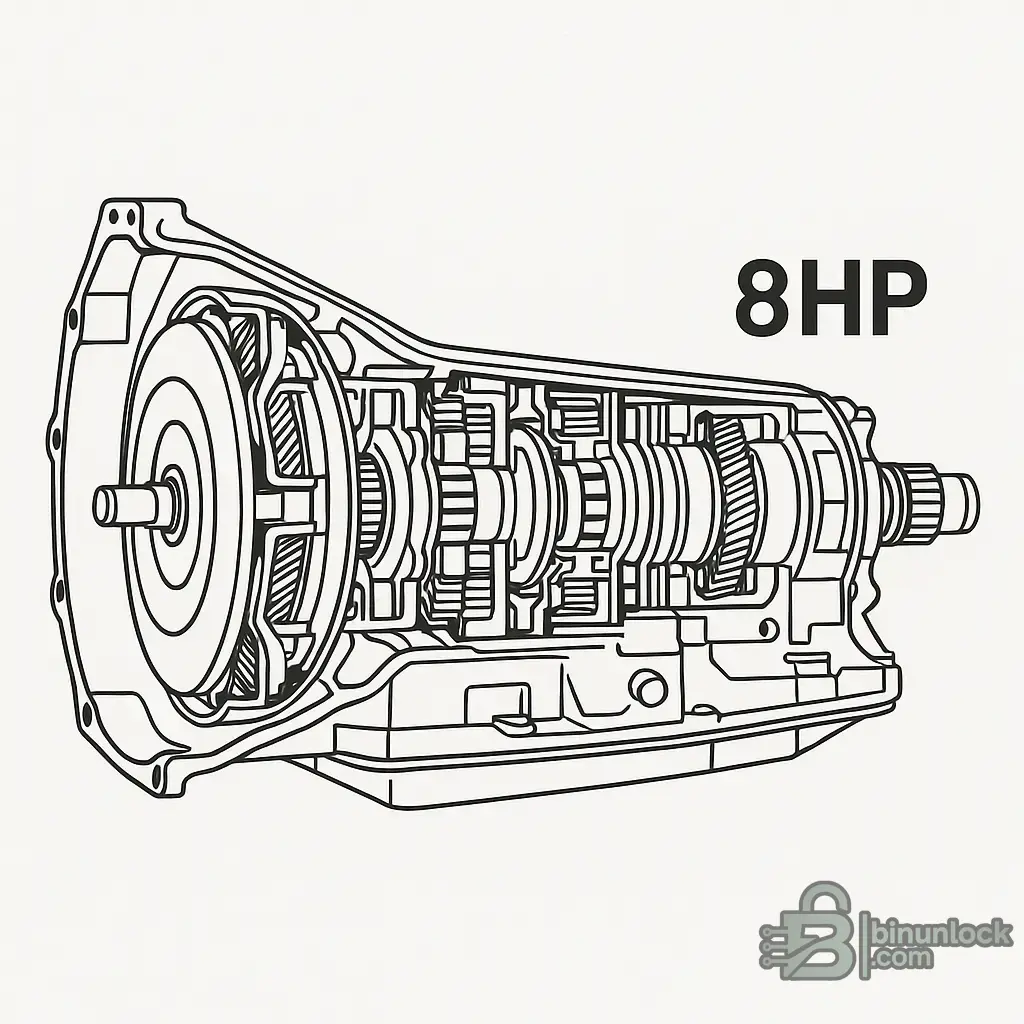

Прошивка коробки передач (ZF6HP, ZF8HP, M-DCT)​#

Большинство автомобилей F10/F11 оснащены ZF 8HP разных классов по моменту — 8HP45, 8HP50, 8HP70. На некоторых ранних или маломощных версиях может стоять 6HP. На F10 M5 установлена 7-ступенчатая M-DCT.

Зачем прошивать коробку

• TCU has лимиты крутящего момента. Если двигатель выдаёт ECU requests момент выше допустимого, TCU или ECU can режет мощность или уходит в аварийный режим.
• Повышение потолка момента позволяет двигателю реализовывать настроенный момент в полной мере.
• TCU tune может поднять давление в линии, что обеспечивает более жёсткое сжатие дисков сцепления и исключает проскальзывание при высоком моменте на дизеле или бензине.
• Логика переключений может быть сделана быстрее и ручнее с настоящим режимом M и без принудительного перехода на повышенную передачу при достижении красной зоны.

Практические правила

• Stage 1 бензин с небольшим приростом момента — стоковый TCU, как правило, справляется.
• Stage 2 бензин или любой мощный дизель с приростом момента свыше 25–30% — TCU tune настоятельно рекомендуется.
• M-DCT на M5 — поднимайте давление сцепления при превышении примерно 800 Нм.

Ключевые параметры логирования​#

После прошивки всегда пишите лог. Один полноценный разгон в третьей или четвёртой передаче даёт много информации. Следите за следующим

• AFR / Lambda (бензин) — при WOT держите около 11.8–12.2 к 1 (0.80–0.82 λ). Беднее 12.5 к 1 при высоком бусте — плохой знак.
• Буст (целевой vs фактический) — должен отслеживаться с перерегулированием не более 1–2 psi. Если WGDC на 100%, а буст низкий — подозревайте турбину или утечку.
• Угол опережения зажигания и коррекции детонации — редкое отклонение на минус один–два градуса на одном цилиндре допустимо. Повторяющийся минус три градуса по нескольким цилиндрам говорит о том, что прошивка слишком агрессивна.
• Давление в топливной рампе — N55 и аналогичные моторы должны удерживать целевое значение около 140–200 бар в зависимости от нагрузки. Если давление падает — снизьте нагрузку или модернизируйте топливную систему.
• Топливные трimmers — WOT-триммеры не должны упираться в ограничители. Большие LTFT указывают на механическую проблему — утечку или неисправный датчик — а не на прошивку.
• IAT — выше примерно 60°C ECU will начинают убирать мощность. Штатные интеркулеры быстро перегреваются, поэтому Stage 2 очень нужен лучший интеркулер.
• EGT (особенно дизель) — устойчиво высокая EGT означает, что нужно уменьшить подачу топлива или улучшить продув воздуха.

Резервное копирование, контрольные суммы и защита от брика​#

Золотые правила

• Всегда делайте полный бэкап перед первой записью (флеш и, если возможно, EEPROM).
• Используйте программатор, который автоматически корректирует контрольные суммы. Не отключайте коррекцию контрольных сумм.
• Обеспечьте стабильное питание для автомобиля и для ноутбука.
• Не трогайте ничего во время записи (никаких дверей, не выключайте зажигание, не шевелите кабель).
• Записывайте только файлы, соответствующие версии ECU software и тому железу, с которого читали.
• Если запись по OBD не удалась и ECU больше не отвечает — восстанавливайте на столе или через boot.
• Храните несколько версий файлов с понятными именами (stock, Stage 1 98 RON, Stage 2 DP и т.д.).

Если загрузочный сектор повреждается во время записи, для восстановления может потребоваться профессиональный BDM или работа на столе. Правильный инструмент и стабильное напряжение делают такой сценарий редкостью.

Практические примеры​#

Случай 1 — Повседневный автомобиль Stage 1 (535i N55)

• Автомобиль — 535i 2012 года, стандартное железо.
• DME один раз разблокирован на столе, далее — прошивка по OBD.
• Буст со штатных ~0.7 бар до ~1.0 бар в среднем диапазоне оборотов, затем снижение до 0.8 бар.
• WOT AFR около 12.2 к 1, зажигание консервативное.
• Результат — около 340 л.с. и около 480 Нм. Никаких DTC, экология в порядке.
• Владельцу рекомендовано чаще менять свечи.

Случай 2 — Прошивка на экономию и крутящий момент (520d N47)

• Автомобиль — 520d 2014 года, АКПП 8HP, стандартное железо.
• Умеренное увеличение момента в диапазоне 1500–2500 об/мин (около плюс пятнадцати процентов).
• Незначительное увеличение буста, впрыск оптимизирован для более чистого сгорания.
• DPF и EGR оставлены в работе, calibrated для снижения сажеобразования под нагрузкой.
• Результат — лучший низовой тяги, меньше перекидок передач, на пять–десять процентов лучший расход на трассе.

Случай 3 — Высокая мощность S63 (F10 M5)

• Автомобиль — M5 Competition 2015 года, бескатализаторные даунпайпы и улучшенное охлаждение.
• Оба DME разблокированы на столе и прошиты совместно.
• Буст поднят до ~1.5 бар в среднем диапазоне, снижение на высоких оборотах.
• WOT lambda обогащена до ~0.80 для трековой эксплуатации.
• Целевой момент поднят до ~900 Нм, кривая сформирована так, чтобы избежать резкого пика на низких оборотах.
• M-DCT прошит для повышения давления сцепления и ускорения переключений.
• Результат — около 690–700 л.с. на 98 RON, стабильно повторяемо на треке благодаря обогащённой смеси и охлаждению.

Заключение​#

• Identify точный тип двигателя и ECU first — это определяет, как вы будете его читать и записывать.
• Считайте, что DME и DDE F-серии заблокированы по OBD, и планируйте разблокировку на столе или через boot.
• Подбирайте стейдж прошивки под то железо, что реально стоит на машине. Не запускайте Stage 2 со штатным даунпайпом или охлаждением.
• Логируйте каждое серьёзное изменение. Если AFR, буст, зажигание или давление топлива выглядят неправильно — исправьте карту до следующих заездов.
• Если прирост момента большой — прошейте трансмиссию, чтобы она не стала узким местом.
• Защитите себя от брика: хорошие инструменты, стабильное питание, правильные файлы и никаких помех в процессе.

При таком подходе платформа F10/F11/F07 может безопасно получить значительную прибавку мощности или, в случае дизелей, ощутимый прирост тяги и экономии топлива без ущерба для надёжности.
